GRUNDVANDSOVERVÅGNING
2013
DE NATIONALE GEOLOGISKE UNDERSØGELSER FOR DANMARK OG GRØNLAND
KLIMA-, ENERGI-, OG BYGNINGSMINISTERIET
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Grundvand
GEUS 2013
Status og udvikling 1989 – 2012
Redaktør:
Lærke Thorling
Forfattere:
Lærke Thorling
Walter Brüsch
Birgitte Hansen
Carsten Langtofte Larsen
Susie Mielby
Lars Troldborg
Brian L. Sørensen
Tegninger:
Forfatterne og Kristian A. Rasmussen
Dato
November 2013
Rapporten kan hentes på nettet på:
www.grundvandsovervaagning.dk
1
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Forord
Denne rapportering om grundvandets tilstand og udvikling er baseret på data indsamlet af Na-
turstyrelsen (før 2007 amterne) i perioden 1989 til 2012, som led i den nationale grundvands-
overvågning (GRUMO) og landovervågning (LOOP). Fra de almene vandværker præsenteres
data fra egenkontrollen af indvindingsboringernes vandkvalitet. Der er ligeledes i et vist om-
fang inddraget kemiske analyser af grundvandet fra andre grundvandsundersøgelser, fx i for-
bindelse med kortlægningen af grundvandet i områder med særlige drikkevandsinteresser. Fra
alle indvindere af grundvand, vandværker, industrier, markvandere mv. anvendes de indberet-
tede oplysninger om indvindingens størrelse.
Data er præsenteret i en række enkle indikatorer, der hvert år opdateres i den løbende rappor-
tering. Med udgangspunkt heri præsenteres supplerende resultater og konklusioner. Derud-
over kan der være en uddybende datapræsentation i varierende omfang, typisk i form af et
tema. I år er det uddybende tema indbygget i kapitlet om pesticider, med data fra det revidere-
de analyseprogram i boringskontrollen og grundvandsovervågningen, og i kapitlet om sporstof-
fer med de første sporstofanalyser fra redoxboringerne.
Målgrupperne for denne rapportering er Regeringen, Folketinget og offentligheden samt de in-
volverede aktører i overvågningen, herunder Naturstyrelsen, Miljøstyrelsen, kommuner, vand-
forsyninger og Århus Universitet (DCE). Rapporten udkommer alene elektronisk på GEUS´
hjemmeside www.geus.dk.
Rapporten bygger på en række afsnit fra medarbejdere ved GEUS, der har de pågældende
fagområder som deres arbejdsområde:
Grundvandets hovedbestanddele
Uorganiske sporstoffer
Organiske mikroforureninger
Pesticider og nedbrydningsprodukter
Vandindvinding
Det nationale pejleprogram
Birgitte Hansen og Lærke Thorling
Carsten Langtofte Larsen
Carsten Langtofte Larsen
Walter Brüsch
Lars Troldborg og Brian L. Sørensen
Susie Mielby
© Denne rapport er behæftet med copyright. Hvis figurer eller andet materiale anvendes
skal den nødvendige kildeangivelse anføres, enten i form af et link til GEUS hjemmeside
eller ved en henvisning til denne rapport:
Thorling, L., Brüsch, W., Hansen, B., Larsen, C.L., Mielby, S., Troldborg, L. og Sørensen,
B. L., 2013: Grundvand. Status og udvikling 1989 – 2012. Teknisk rapport, GEUS 2013.
ISBN 978-87-7871-364-3
2
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Indholdsfortegnelse
Forord........................................................................................................................................ 2
Indholdsfortegnelse ................................................................................................................... 3
1 Sammenfatning ...................................................................................................................... 4
1 English Summary ................................................................................................................. 10
2 Indledning ............................................................................................................................. 16
3 Grundvandets alder .............................................................................................................. 25
4 Hovedbestanddele ............................................................................................................... 29
Nitrat i grundvand ................................................................................................................ 30
Nitratindhold – grundvandsovervågning: grundvandets iltzone ............................................ 34
Nitratindhold i grundvand under landbrugsarealer – landovervågning ................................. 36
Nitrat, vandværkernes kontrol af indvindingsboringer .......................................................... 39
Vandmiljøhandlingsplanernes effekt på grundvandets nitratindhold .................................... 41
Tidsmæssige variationer i redoxzonernes dybde og tykkelse .............................................. 45
Fosfor i grundvand ............................................................................................................... 54
Fosforindhold i grundvandsovervågningen .......................................................................... 55
Fosfor, vandværkernes kontrol af indvindingsboringer ......................................................... 59
Fosfor i øvre terrænnært grundvand (LOOP) ....................................................................... 61
5 Uorganiske sporstoffer ......................................................................................................... 65
Grundvandsovervågning ...................................................................................................... 68
Sporstoffer, vandværkernes kontrol af indvindingsboringer ................................................. 78
6 Organiske mikroforureninger ................................................................................................ 82
Grundvandsovervågning ...................................................................................................... 85
Organiske mikroforureninger, vandværkernes indvindingsboringer ..................................... 89
7 Pesticider ............................................................................................................................. 96
Grundvandsovervågning ...................................................................................................... 97
Vandværkernes kontrol af indvindingsboringer .................................................................. 115
Pesticider fundet ved forskellige typer af overvågninger af grundvandet ........................... 124
8 Vandindvinding ................................................................................................................... 130
9 Det Nationale Pejleprogram ............................................................................................... 139
10 Referencer........................................................................................................................ 155
3
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Overvågningen af grundvandet og det øvrige vandmiljø har fundet sted i 25 år, med en syste-
matisk dataindsamling og rapportering siden 1989. Dette års rapport præsenterer resultaterne
for perioden 1989-2012. Overvågningsprogrammets formål og udvikling præsenteres i denne
rapport i kapitel 2.

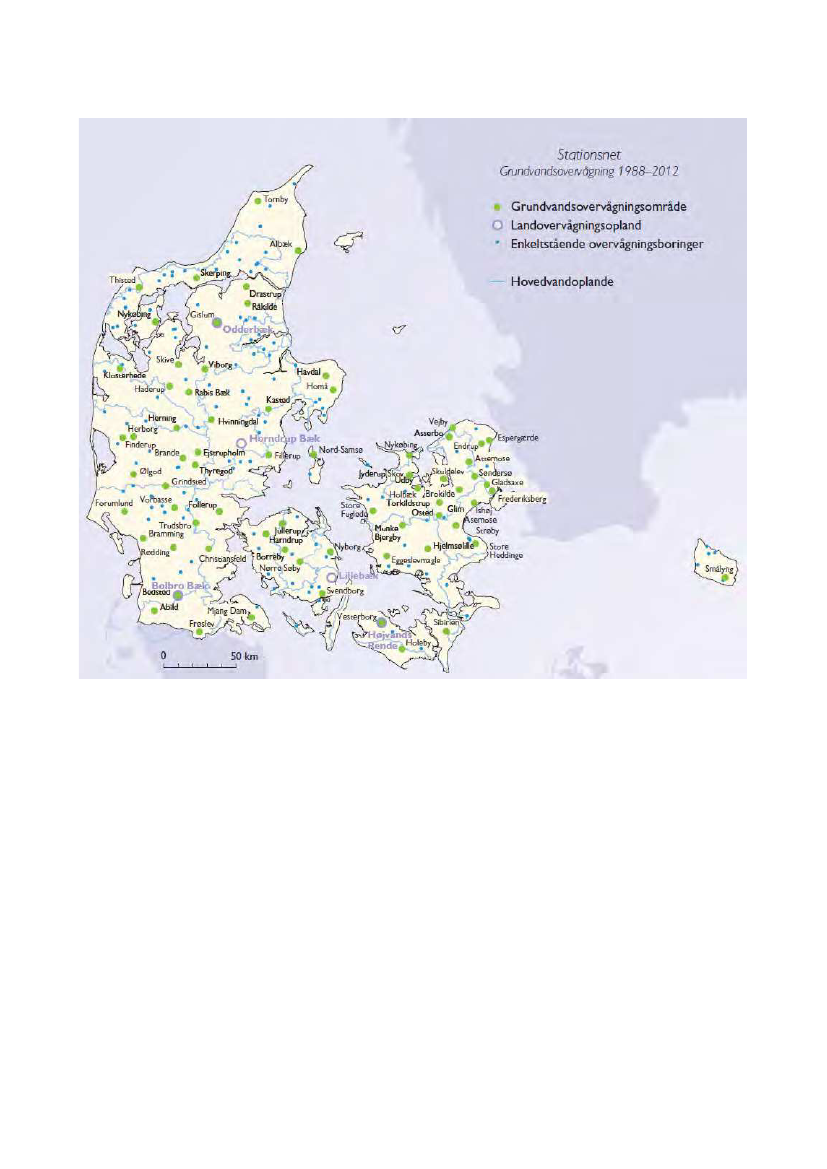

Overvågning af grundvandet finder sted i følgende delprogrammer:
Grundvandsovervågningen, GRUMO (1989 ff.)
Landovervågningen, LOOP (1989 ff.)
Vandværkernes boringskontrol (1986 ff.)
Oppumpede vandmængder på vandværker, industri, markvandere mv.
Derudover gennemføres der også i forbindelse med forurenet jord og punktkilder en overvåg-
ning af grundvandet. Denne varetages af regionerne og Miljøstyrelsen (MSt, 2012).
Datagrundlag
Rapporteringen af grundvandsovervågningen omfatter kemiske analyser og pejledata for
grundvandet samt oplysninger om oppumpede vandmængder fra grundvand og overflade-
vand. Det datamateriale, der ligger til grund for rapporten, er udtrukket fra JUPITER ud fra
særlige kriterier, som blandt andet sikrer en veldefineret datakvalitet, og at fortrolige oplysnin-
ger mv. håndteres korrekt. Kemidata opdeles i fire datasæt, GRUMO, LOOP, Boringskontrol
og ”Andre analyser”, hvoraf Boringskontrol består af analyser fra aktive vandværker, mens
”Andre analyser” består af analyser fra nedlagte vandværker, forureningsundersøgelser, kort-
lægningsboringer, og andre analyser, der ikke hører til i de tre øvrige datasæt.
1 Sammenfatning
Alle relevante data om grundvand og drikkevand skal i henhold til ”Dataansvarsaftalen” være
tilgængelige i den fællesoffentlige database, JUPITER. Kommunernes opdatering af vandvær-
kernes oppumpede vandmængder er fortsat et indsatsområde mht. opretning af forkerte eller
mangelfulde data for perioden 2007-12. Der er dog sket betydelige forbedringer i indberetnin-
gerne de seneste år. Der er fortsat ikke noget samlet overblik over antallet af aktive vandvær-
ker og indvindingsboringer på landsplan. Dette medfører en række problemer for såvel data-
håndteringen som rapporteringen, herunder hvilke svar overvågningen kan give om kvalitet og
kvantitet af det grundvand, der anvendes til vandforsyning. En ny bekendtgørelse /MiM, 2012/
foreskriver, at der fremover skal indberettes status for alle forsyningsboringer. Dette forventes
fremover at kunne give mere præcise redegørelser for tilstanden på vandværker og opgørel-
ser over indvindingsboringernes status.

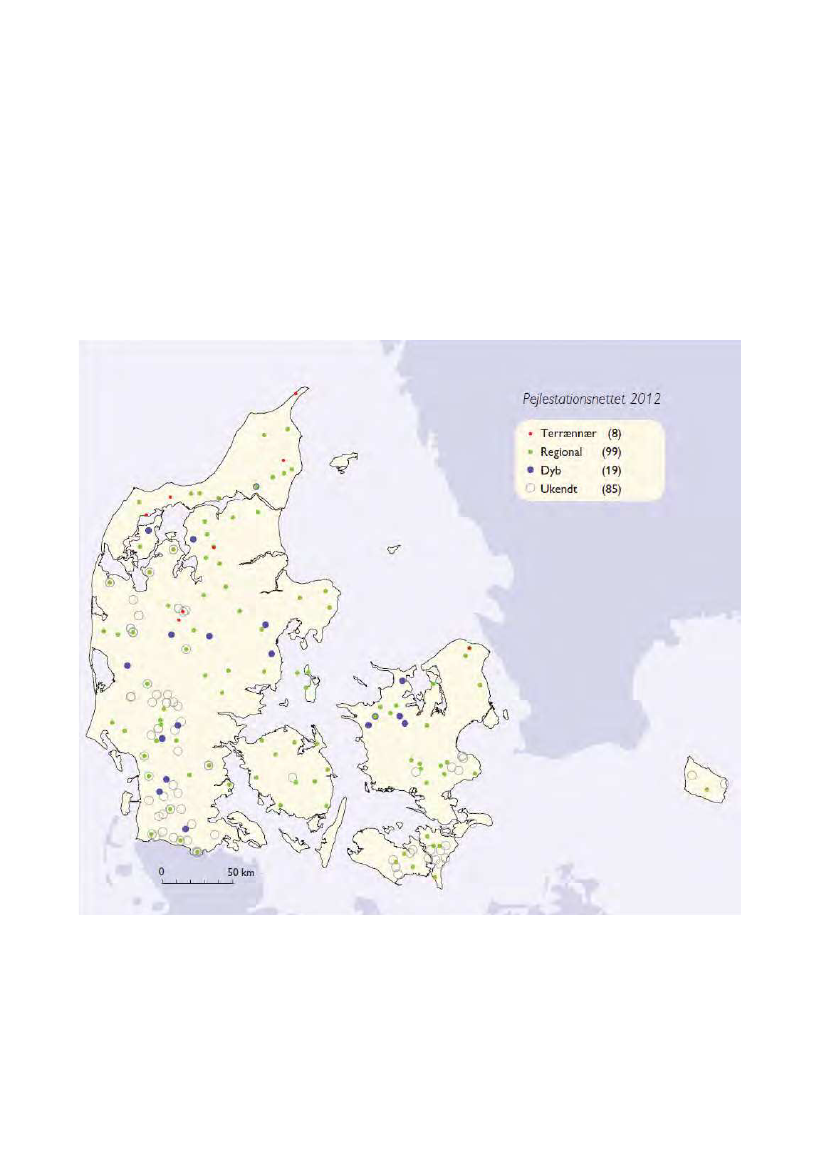

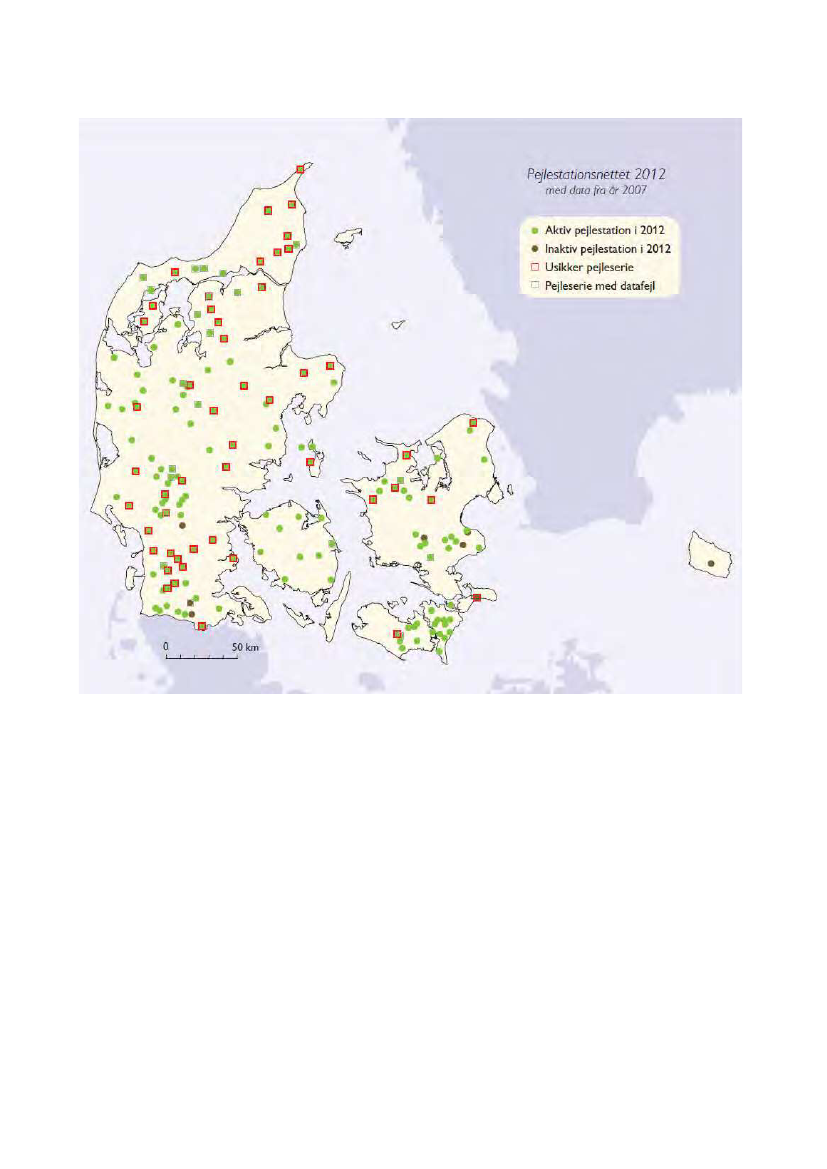

Der er i det forløbne år sket en vis forbedring i mængden af pejledata fra overvågningspro-
grammet, der er tilgængelige i JUPITER. Der resterer dog fortsat en betydelig opgave med at
få gennemført de nødvendige rettelser af data.
Nitrat

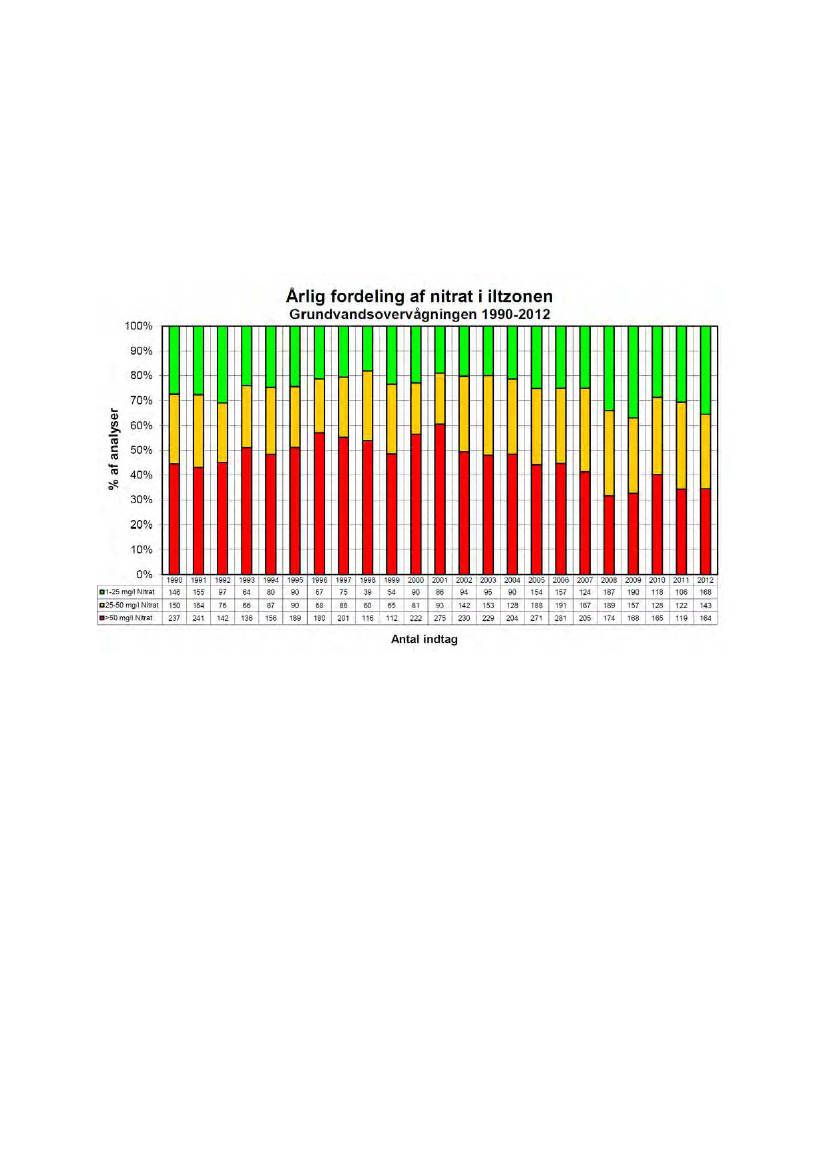

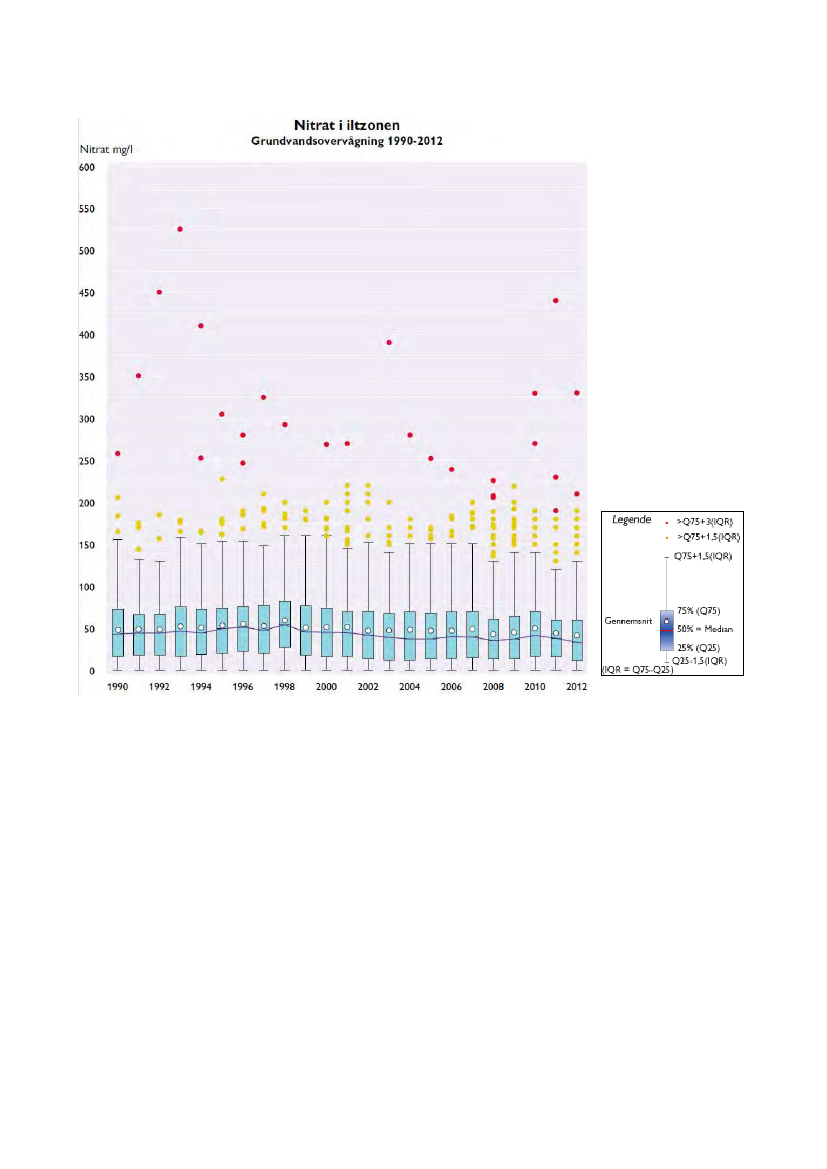

Udviklingstendensen i indholdet af nitrat i det yngste, iltede grundvand er en vigtig indikator i
vurderingen af effekten af Vandmiljøplanen fra 1987 og de efterfølgende vand- og miljøplaner.
Der blev i rapporteringen fra 2009 (Thorling m.fl., 2010b) gennemført en statistisk analyse af
4
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
den tidslige udvikling i grundvandets indhold af nitrat fra 152 indtag med iltet grundvand i
grundvandsovervågningen.

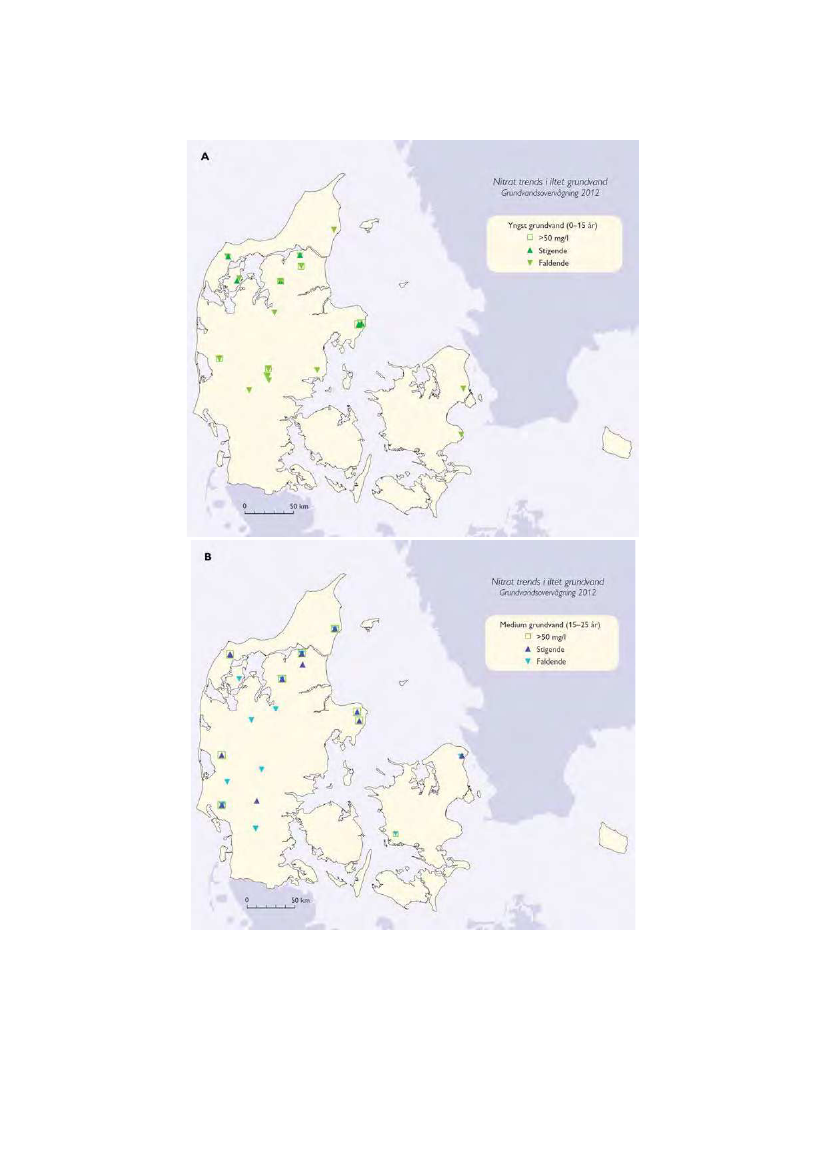

Resultaterne fra arbejdet med nitrattidsserier i iltet grundvand viser, at der generelt kan doku-
menteres en effekt af de gennemførte reguleringer af landbruget. I det yngste grundvand (0-15
år) er der en større andel med signifikant faldende nitratindhold sammenlignet med det ældre
grundvand (25-50 år). Denne observation er i overensstemmelse med udviklingen i kvælstof-
overskuddet i dansk landbrug og målinger af nitratudvaskningen og nitrattransporten i vandløb
i andre dele af det nationale overvågningsprogram. Der observeres dog fortsat flere steder sti-
gende nitratindholdet i grundvandet. Dette er som ventet især tilfældet for det ældre grund-
vand fra før 1980, hvor effekten af vand- og miljøplanerne endnu ikke er slået igennem pga.
alderen af vandet.

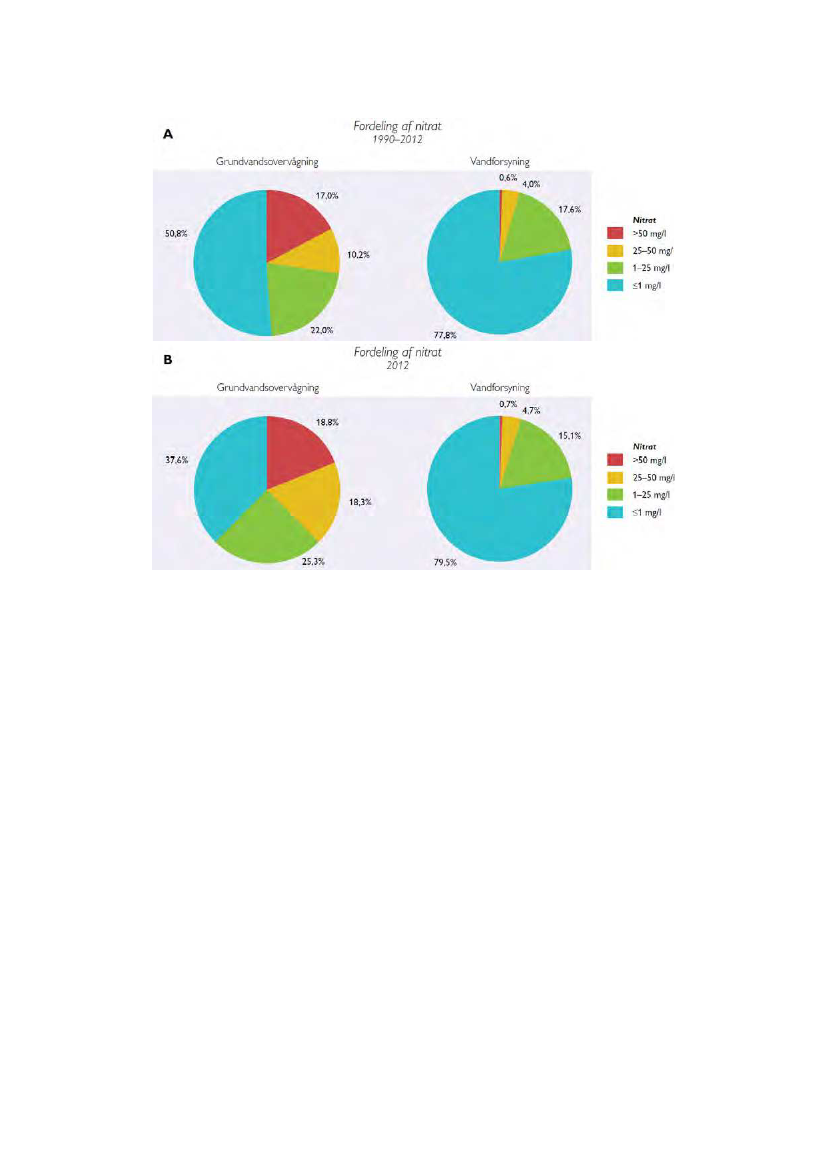

De seneste målte nitratindhold i disse 152 indtag er i denne rapportering vurderet i forhold til
drikkevandskravet (grænseværdien) på 50 mg/l. I ca. 40 % af indtagene overskrides drikke-
vandskravet for nitrat. Andelen af indtag med overskridelser af drikkevandskravet for nitrat lig-
ger på omkring 40 % for alle aldersgrupper i det iltede, nitratholdige grundvand.
9 % af det yngste iltede, nitratholdige grundvand har både et nitratindhold på mere end 50
mg/l, og en signifikant stigende tendens. I forhold til en opfyldelse af miljømålene er dette ikke
ønskeligt.
På baggrund af dette års GRUMO data kan det konkluderes, at det overordnet set går den rig-
tige vej med hensyn til at nedbringe nitratindholdet i grundvandet, men at der flere steder fort-
sat kan konstateres stigninger, herunder også i det helt unge grundvand dannet efter Vandmil-
jøplanernes ikrafttræden.

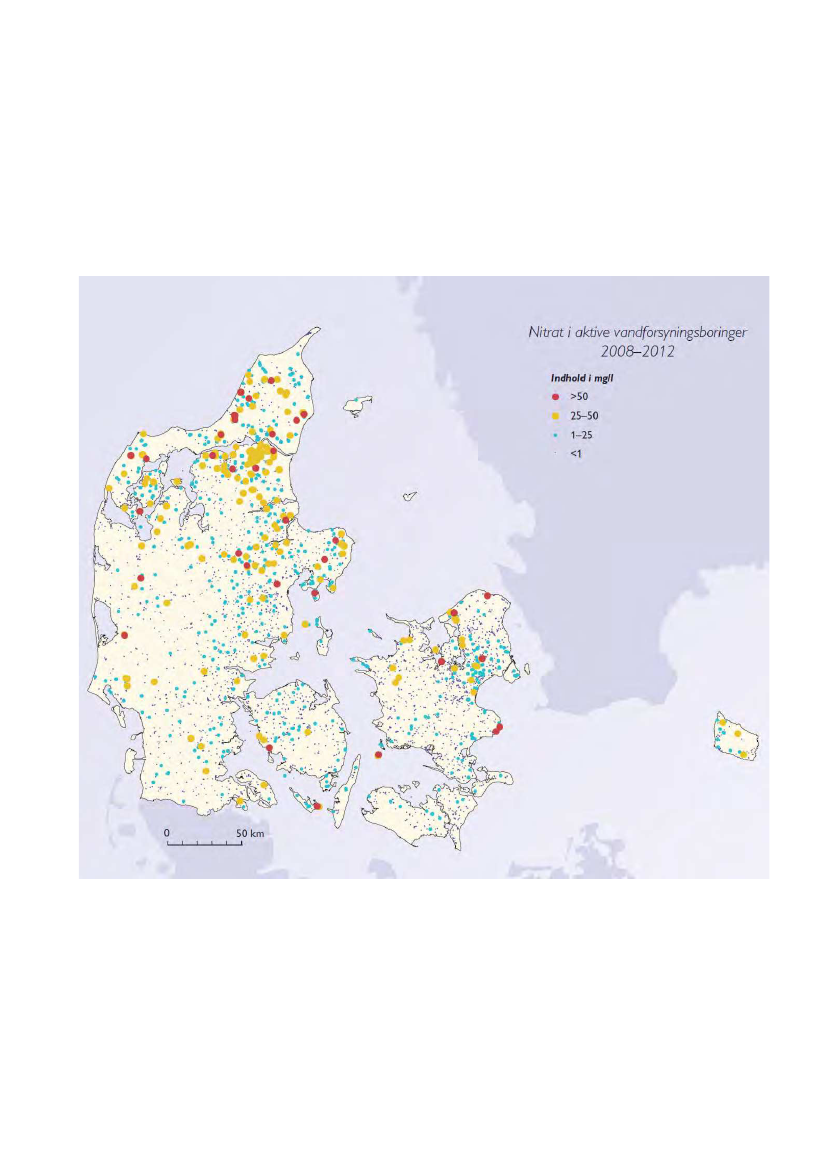

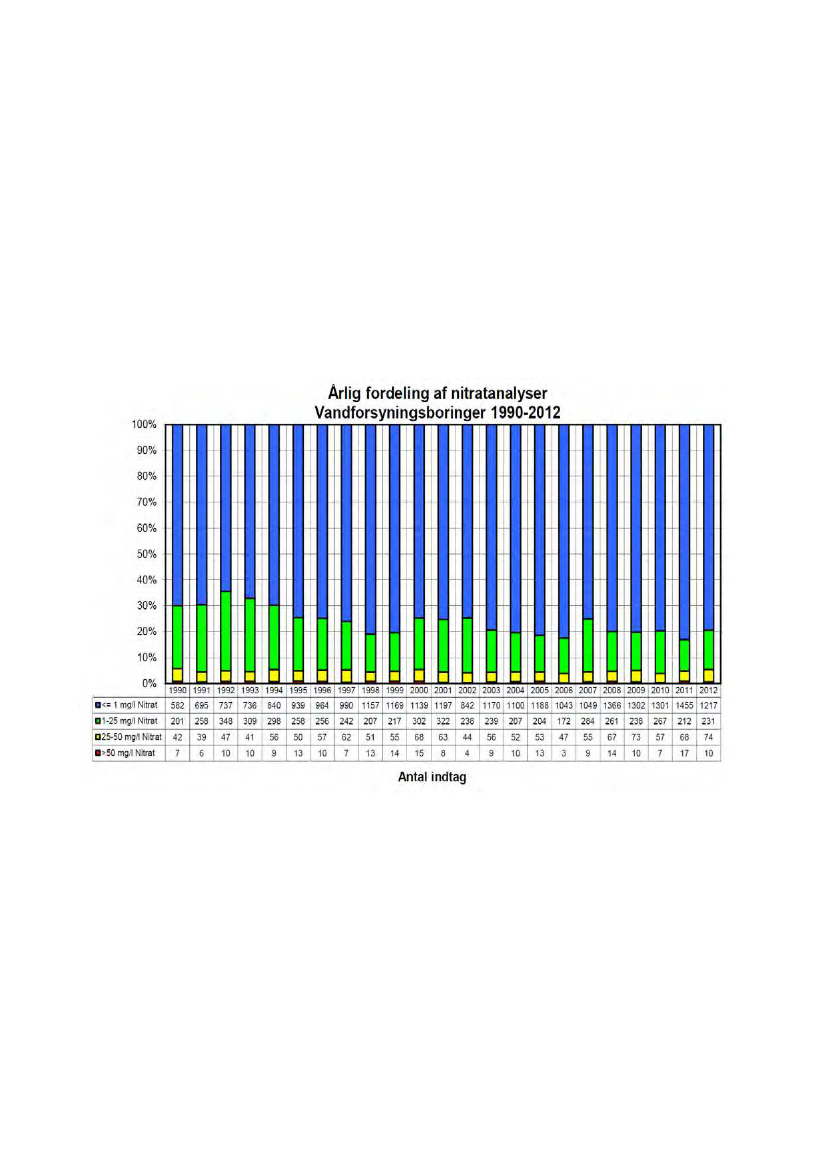

Kun få af vandværkernes indvindingsboringer har et nitratindhold over drikkevandskravet. Det-
te hænger sammen med, at den forurenede del af grundvandet fravælges, idet boringer med
et højt nitratindhold lukkes og erstattes af dybere boringer.
Overfladevand og natur er stadig mange steder påvirket af udstrømning af nitrat fra det øvre
grundvand, også selv om der de senere år overordnet set er konstateret et fald i nitratkoncen-
trationerne, i forhold til da belastningen var størst. Der henvises her til overvågningsrapporter-
ne for natur og overfladevand (NOVANA hjemmeside, 2013).

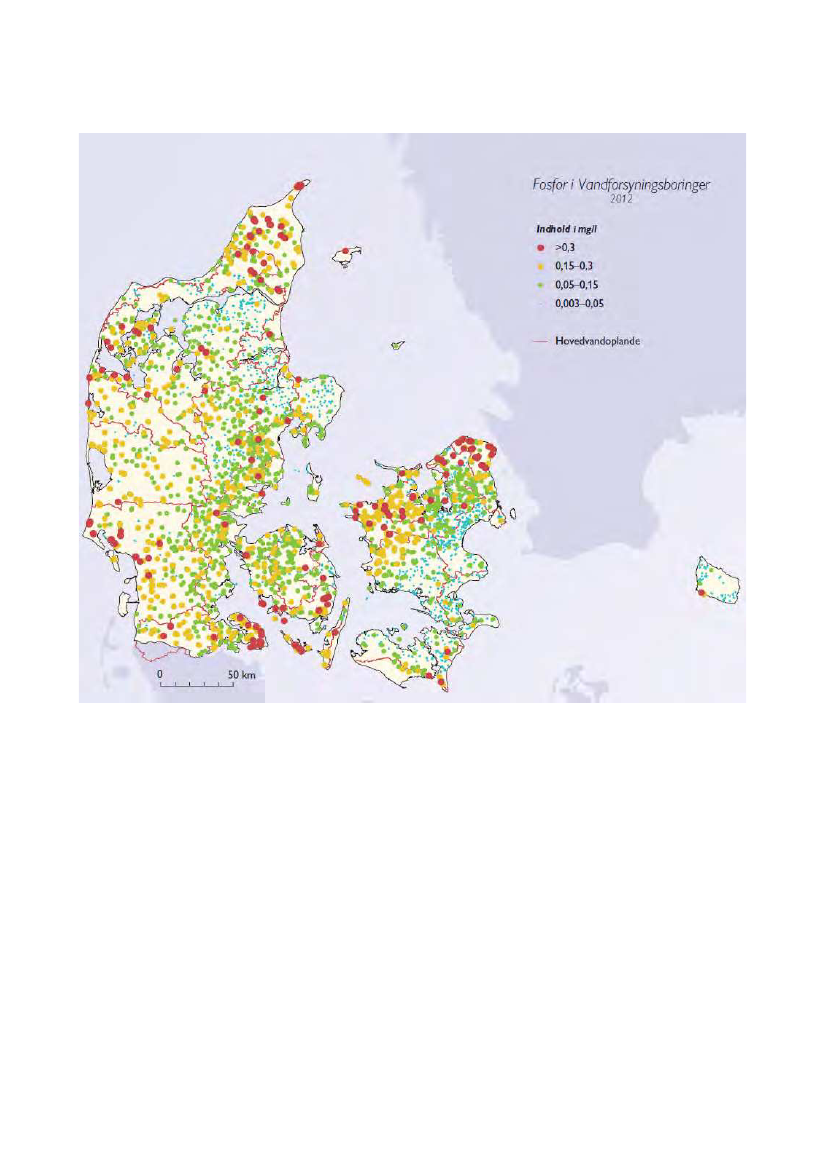

Fosfor
De sidste to år er den traditionelle analyse for fosfor, hvor alene det totale indhold af fosfor
måles, suppleret med en specifik analyse for orthofosfat. Orthofosfat er en uorganisk fosfor-
forbindelse i grundvandet. Dette forbedrer mulighederne for at sammenligne grundvand og
overfladevand, idet man i overfladevand altid har analyseret for såvel orthofosfat som totalfos-
for.

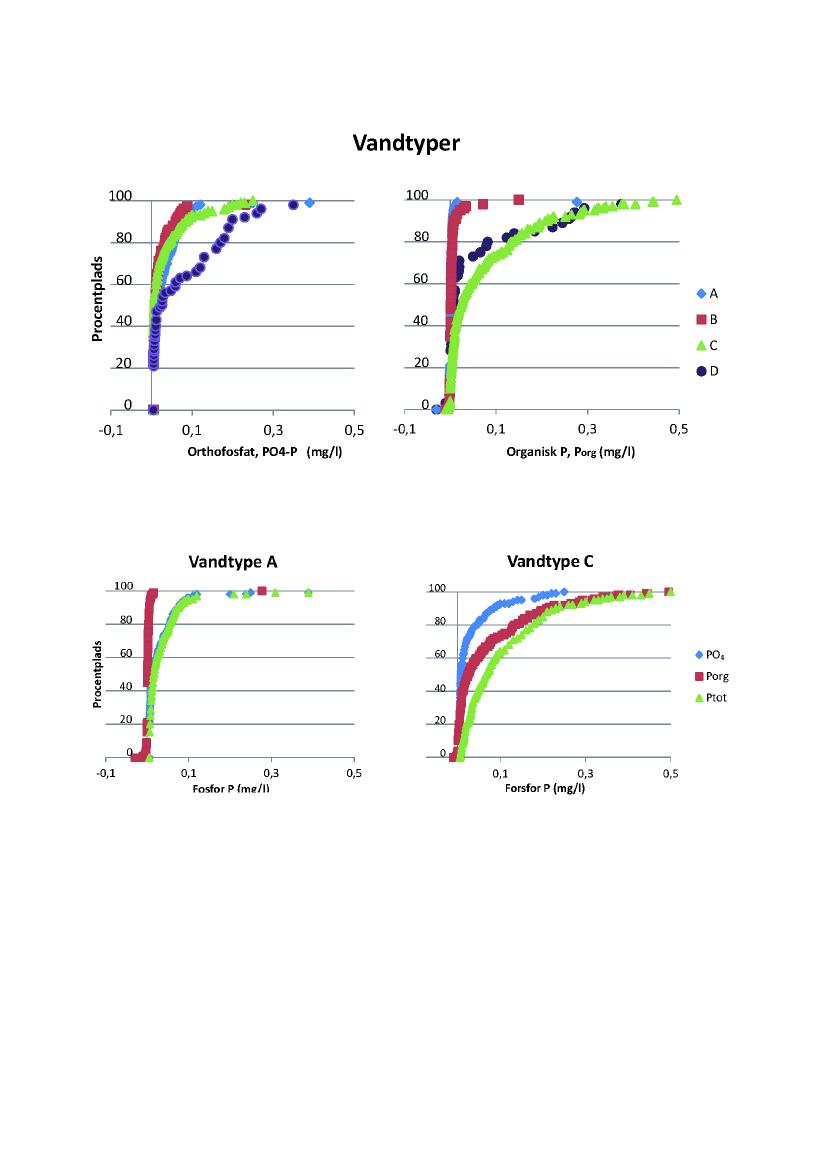

Resultaterne viser overraskende, at orthofosfatindholdet i grundvandet tilsyneladende er uaf-
hængigt af såvel dybde som redoxforholdene i grundvandsmagasinerne. I iltholdigt grundvand
består hovedparten af fosfor af orthofosfat. Det højere indhold af totalfosfor, som optræder i
reduceret grundvand i forhold til oxideret grundvand, ser derimod ud til at være organisk bun-
5
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
det fosfor. Resultaterne fra 2012 viser, at analyseresultaterne fra 2011 er reproducerbare, så-
ledes at de fundne sammenhænge fremstår mere veldokumenterede.

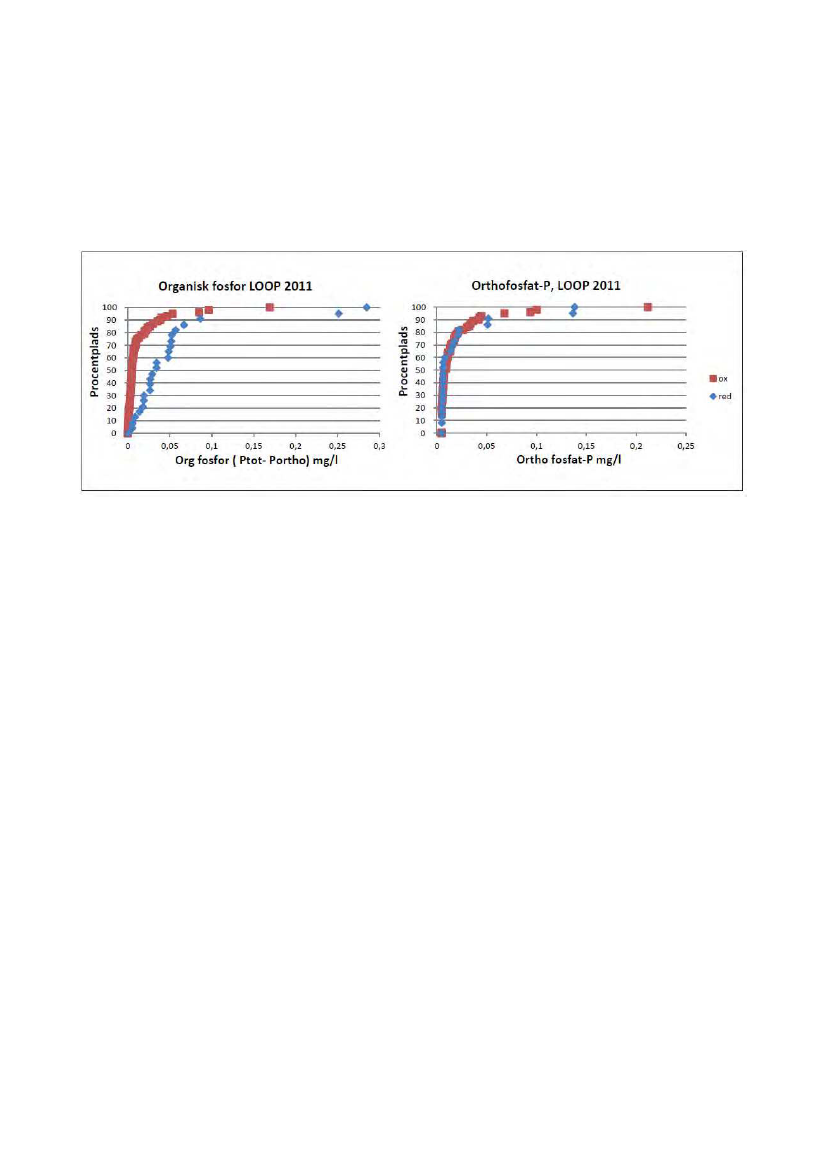

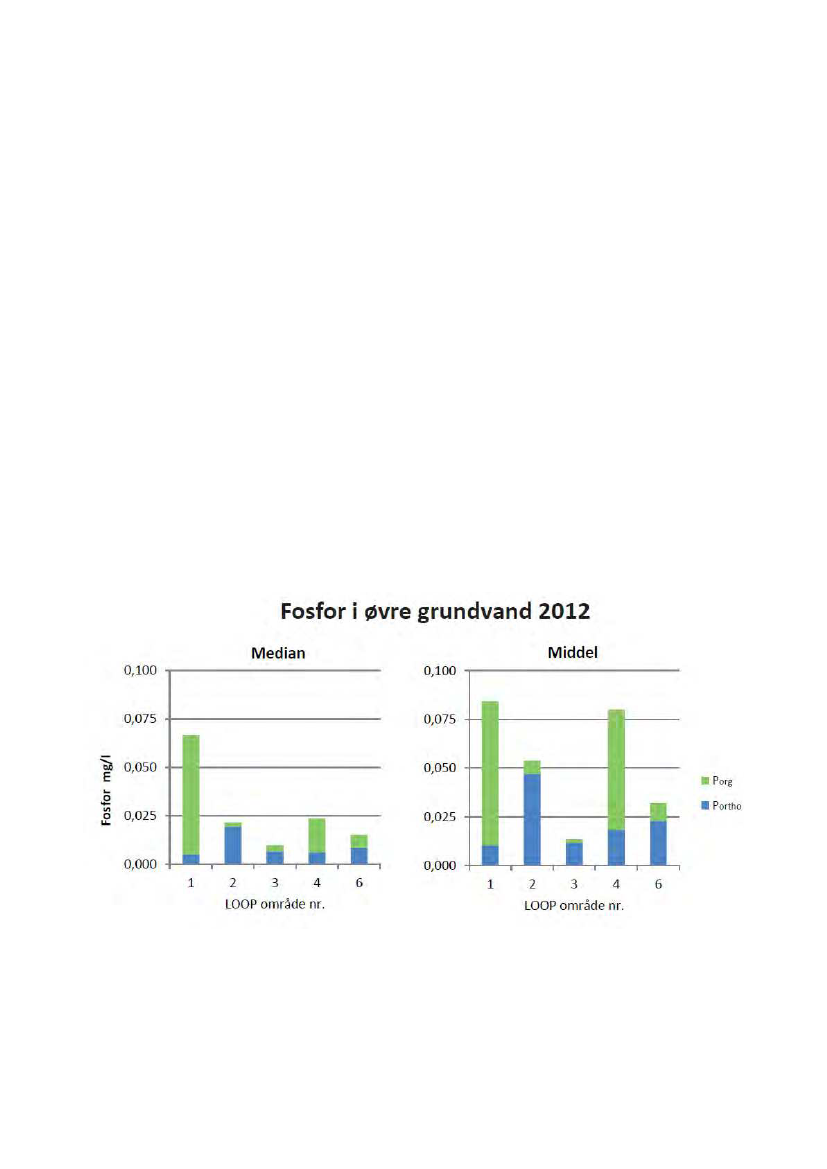

Der er fundet samme afhængighed for ”organisk fosfor” i LOOP data, idet ”organisk fosfor” og-
så her udgør en langt mindre andel af totalfosfor under iltede forhold end under reducerede
forhold i grundvandet. Samtidig er koncentrationsfordelingen af orthofosfat den samme for
oxiderede som reducerede grundvandsprøver.
Der er i forhold til grundvandets påvirkning af overfladevand et stort behov for at undersøge,
hvilken kemisk sammensætning det såkaldte ”organiske fosfor” bidrag rent faktisk består af, så
det er muligt at vurdere, hvorledes denne fraktion bidrager til stoftransport og eutrofieringen.

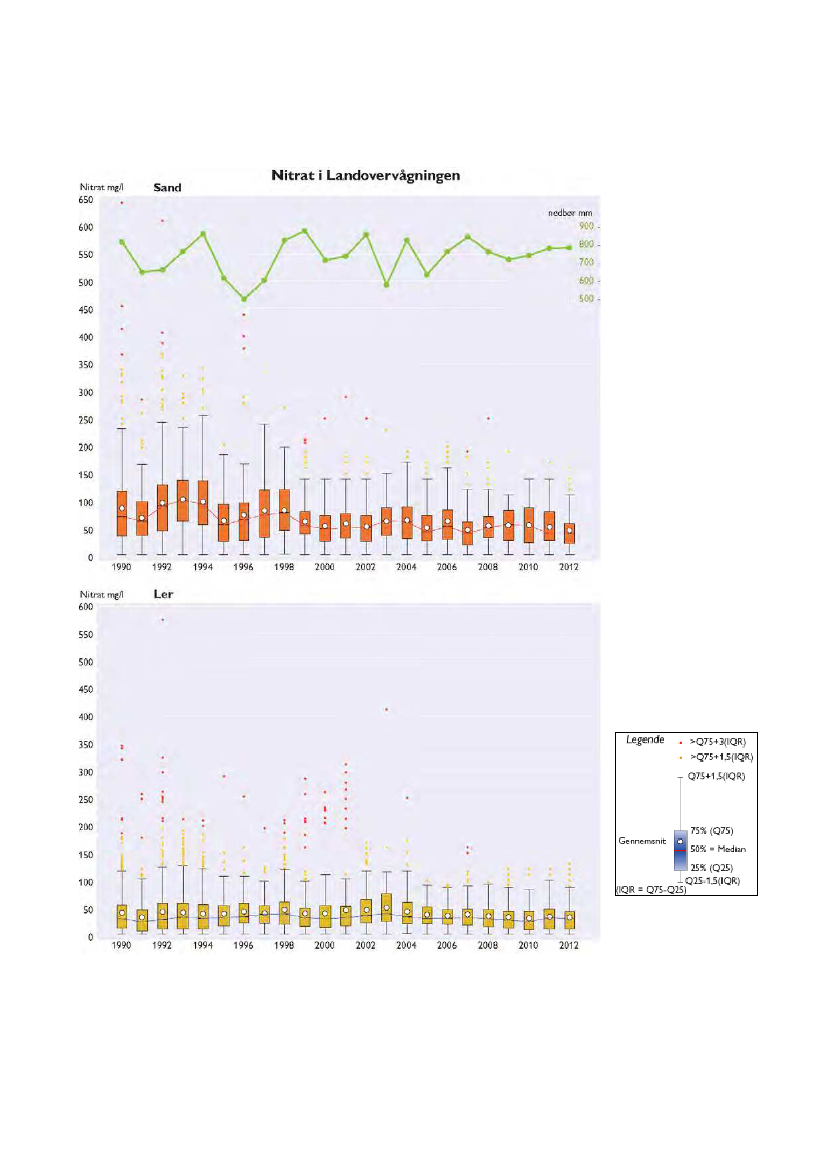

Grundvandsovervågning i Landovervågningsoplandene (LOOP)
I LOOP overvåges det allerøverste grundvand overvejende fra 1,5 - 6 m u.t. I rapporteringen
fra 2009 (Thorling m.fl., 2010a) blev der udført en statistisk analyse af koncentrationsudviklin-
gen for nitrat i det øvre grundvand for perioden 1990-2009. Her blev der påvist et signifikant
fald i nitratindholdet for 59 % af filtrene. Der var imidlertid også filtre i den øvre del af grund-
vandsmagasinerne (ca. 13 %) i LOOP, hvor nitratindholdet var signifikant stigende.
I 2010 blev der gennemført en vurdering af stationsnettet for grundvandsdelen af LOOP. Som
opfølgning på konklusionerne af dette arbejde har der været fokus på optimering af feltarbej-
det, specielt i forhold til gennemførsel af iltmålinger, sådan at det kan vurderes, hvilke boringer
der er egnede til overvågning af nitratudvaskning. Trods vanskelige prøvetekniske omstæn-
digheder med små vandmængder gennemføres der nu iltmålinger i felten i alle LOOP områ-
derne. Dette er en meget vigtig forbedring af prøvetagningen i LOOP. Det kan konstateres, at
der prøvetages iltet grundvand (vandtype A), som er velegnet til overvågning af nitratudvask-
ningen i 14 til 85 % af indtagene i de 5 LOOP områder.
Uorganiske sporstoffer
En række uorganiske sporstoffer optræder i dansk grundvand i koncentrationer over drikke-
vandskravet. En del af indholdet af disse stoffer er naturligt forekommende, mens det i andre
tilfælde skyldes påvirkninger fra samfundsmæssige aktiviteter.
Analyseresultaterne fra 2012 af indholdet af uorganiske sporstoffer viser i overensstemmelse
med tidligere år, at der fra en del boringer oppumpes grundvand, hvor vandkvaliteten ikke
overholder drikkevandskravene. Dette gælder især for stofferne: arsen, nikkel, aluminium og
bor. Dette stiller ekstra krav til vandværkernes pumpestrategi og vandbehandling, idet almin-
delig vandbehandling med iltning, eller neutralisering af surt vand, kan fjerne en del af disse

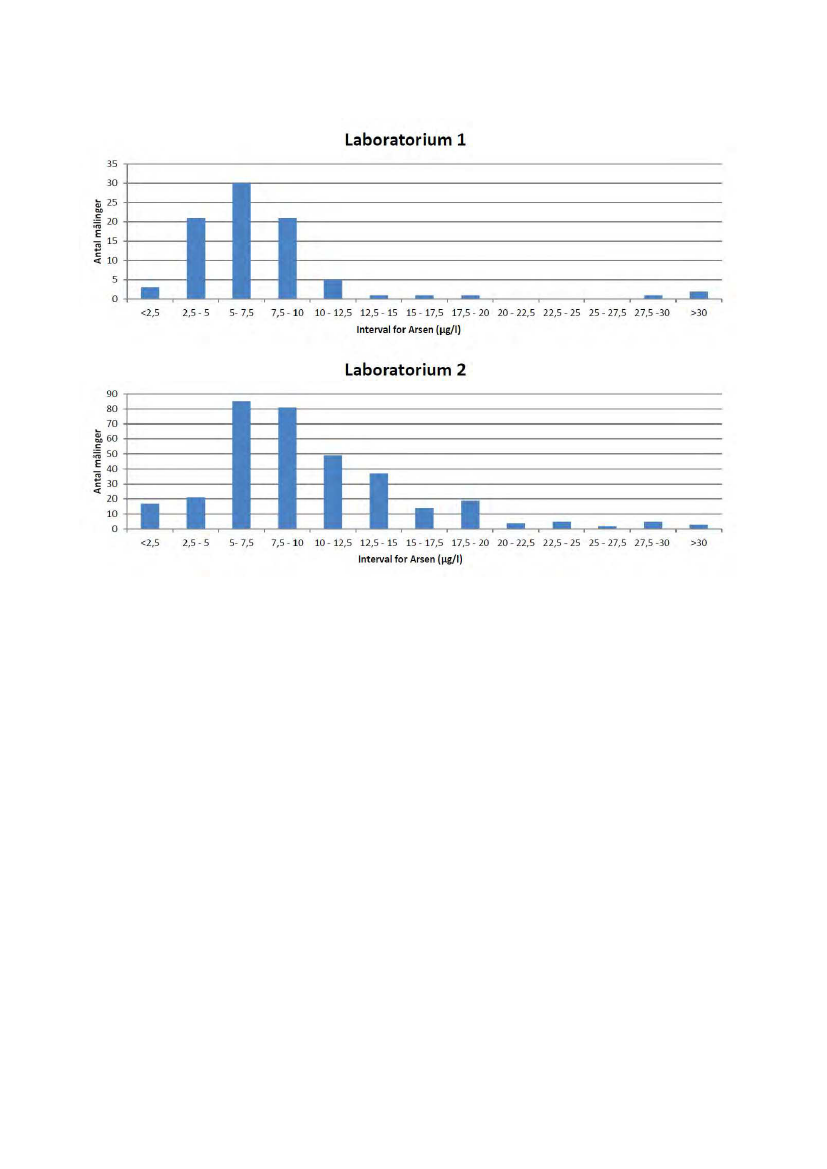

stoffer. For arsen er det godtgjort, at visse ældre data ikke er retvisende. Dette har betydning
for vurderingen af den tidslige udvikling, herunder om drikkevandskravene overholdes. Der er
fundet overskridelse af drikkevandskravet for et eller flere stoffer i 34 % af indtagene i GRUMO
og i 14 % i boringskontrollen.

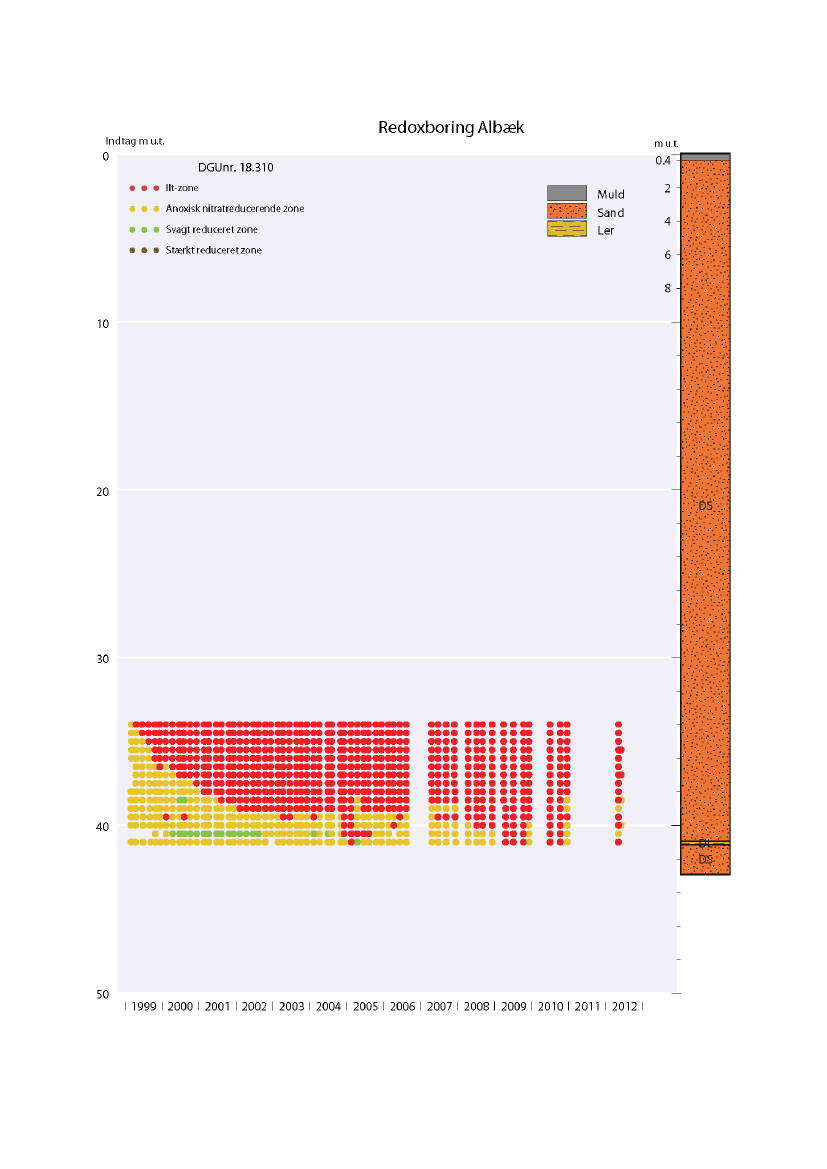

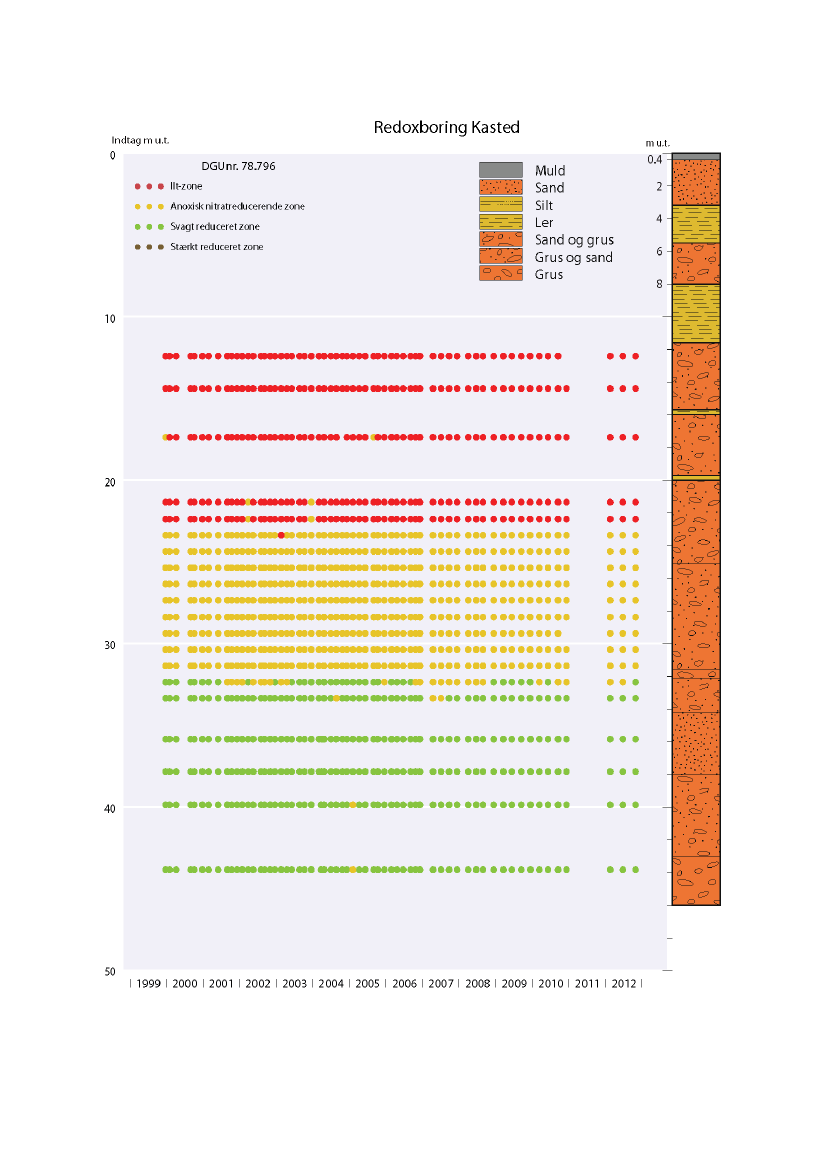

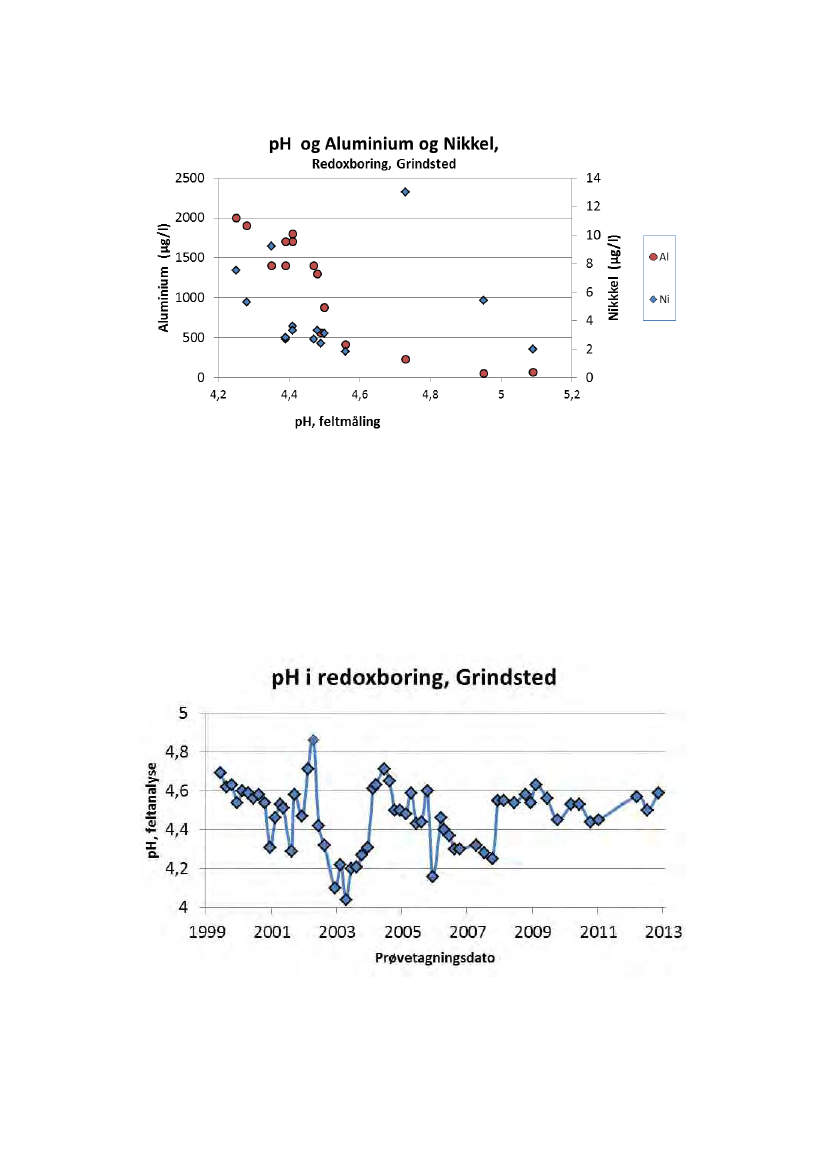

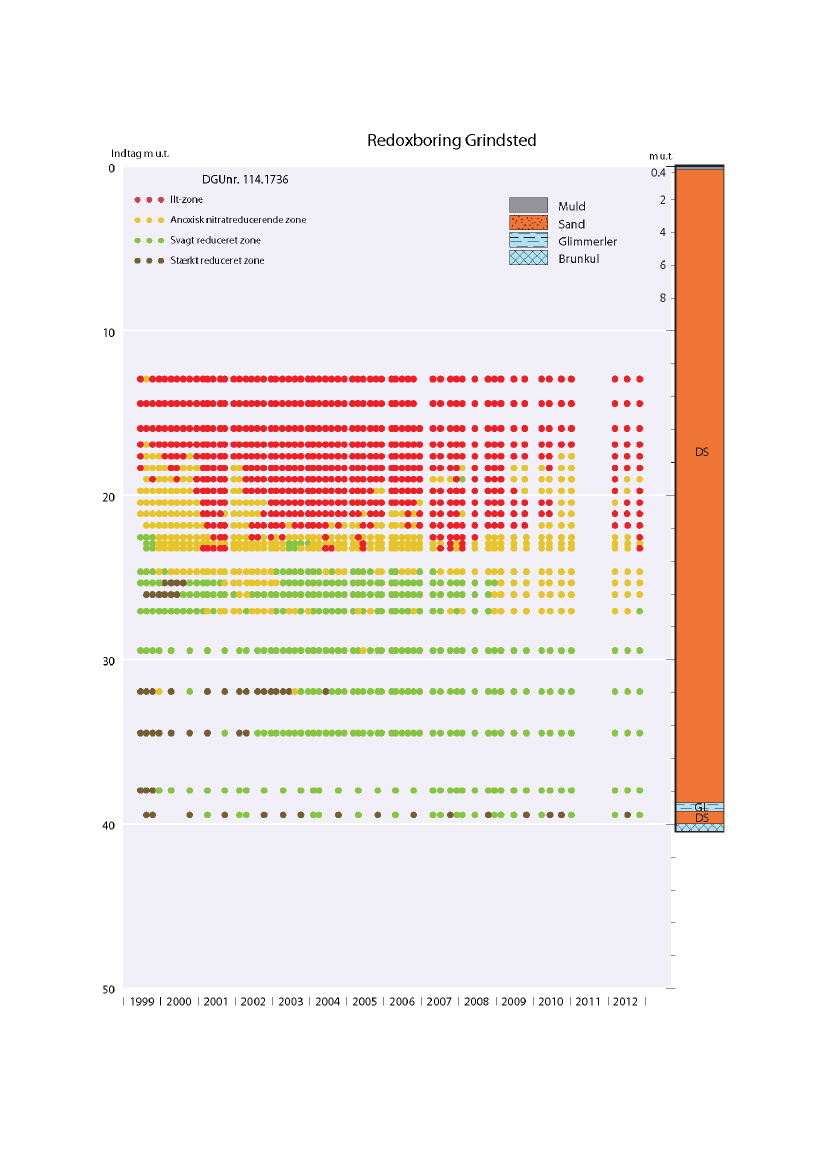

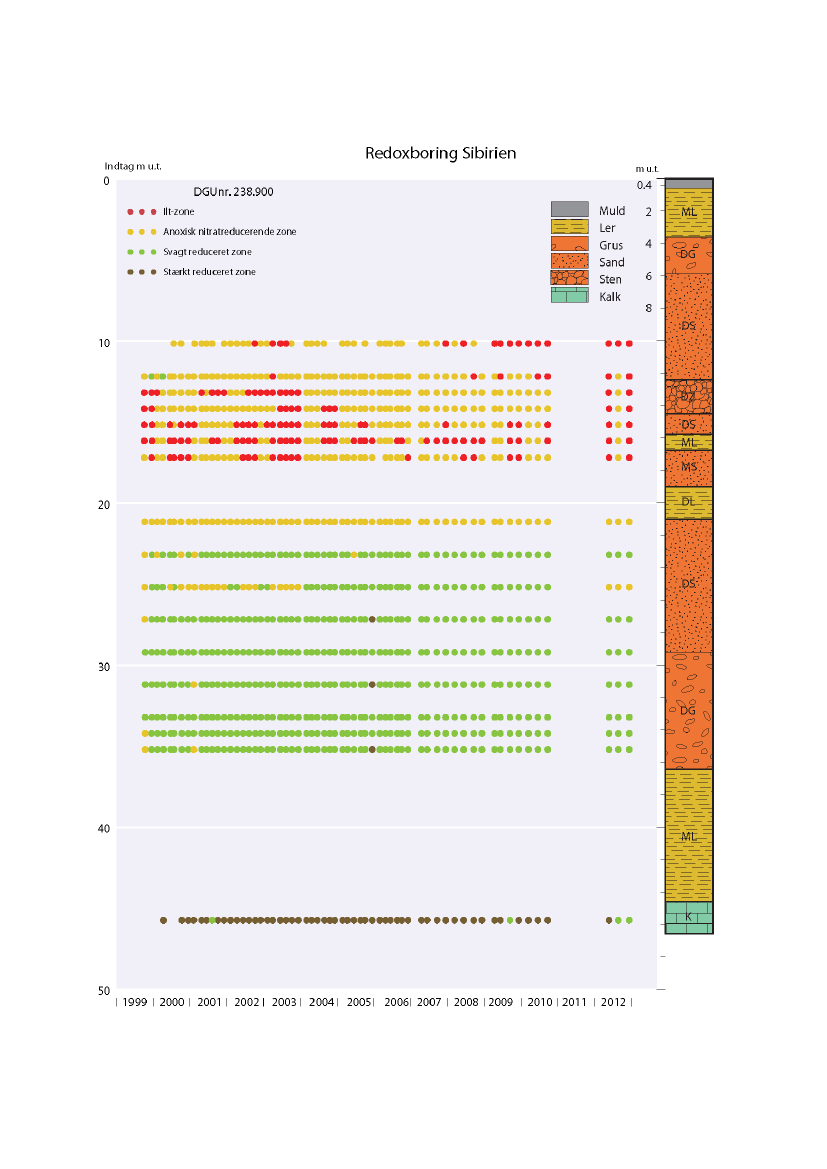

Første analyserunde for uorganiske sporstoffer i redoxboringerne, der er særlige overvåg-
ningsboringer med et stort antal tætsiddende grundvandsindtag, viser, at indholdet af sporstof-
fer generelt er ganske lavt, men at forsuring af grundvandet, iltning af sulfidmineraler og karak-
teren af arealanvendelsen kan forårsage stigninger i koncentrationen, så drikkevandskravene
6
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
overskrides. Abrupte spring i grundvandets alder og sporstofindhold med dybden tyder på, at
et heterogent strømningsmønster i grundvandet afspejles i variationerne for sporstofferne.
Organiske mikroforureninger
Såvel grundvandsovervågningen som vandværkernes boringskontrol rummer en del fund af
organiske mikroforureninger, hvilket er udtryk for, at der i et moderne industrialiseret samfund,
med en bred anvendelse af miljøfremmede stoffer, ofte forekommer spild af mindre mængder,
som efterfølgende nedsiver til grundvandet.
Samlet set er overvågningsdata præget af lave koncentrationer, få genfund eller genfund over
en kortere årrække. Omvendt viser langvarige overskridelser af drikkevandskravene i nogle
boringer, at når en massiv forurening først er etableret, er den vedvarende, og forurenende
stoffer kan trænge dybt ned grundvandsmagasinerne.
Der er i 2012 foretaget et stort antal analyser af ”renseri-stofferne” trikloretylen og tetraklorety-
len samt disse stoffers nedbrydningsprodukter på flere vandværker, og det kan påvises, at
dette udgøre et problem for vandværkerne i en del kommuner. Der er på vandværkerne fore-
taget et langt mindre antal analyser af olie og olieprodukter. I 24 % af de analyserede boringer
overskrides 75 % af drikkevandskravet.
Pesticider i grundvandsovervågningen
Der findes stadig en betydelig udbredelse af pesticider i grundvandet. I 2012 blev der i grund-
vandsovervågningen fundet pesticider i 42 % af indtagene, mens drikkevandskravet på 0,1
µg/l var overskredet i 12 % af indtagene. Særligt de øvre grundvandsmagasiner er påvirket af
pesticider og nedbrydningsprodukter fra disse, mens pesticidindholdet i det dybtliggende og
ældre grundvand er mindre.
Pesticider kan inddeles i tre grupper: Godkendte, regulerede og forbudte. De regulerede er i
denne sammenhæng stoffer, hvor der efter den oprindelige godkendelse er indført yderligere
begrænsninger på anvendelsen af hensyn til en beskyttelse af grundvandet. I analysepro-
grammet indgår i alt 31 stoffer, hvoraf 21 stammer fra forbudte pesticider, mens 5 er fra regu-
lerede og 5 er fra tilladte. I 2012 blev der fundet godkendte stoffer i ca. 1 % af indtagene,
mens regulerede stoffer blev fundet i 6 % og forbudte stoffer i 39 %. I alt 7 % af fundene
stammer således fra stoffer, der fortsat er i brug. Pesticidanalyserne for de sidste 6 år viser, at
ca. 1/5 af fundene skyldes godkendte og regulerede stoffer, mens ca. 4/5 stammer fra forbud-
te stoffer.
Tidsserier for udvalgte pesticider i grundvandet udviser generelt faldende koncentrationer for
forbudte og regulerede stoffer, mens der ikke er tilstrækkelige data til at vurdere udviklingen
for tilladte stoffer som Glyphosat og dets nedbrydningsprodukt, AMPA.
Specielt kan nævnes, at fundhyppigheden af Glyphosat og AMPA i 2012 ligger på 0,9 % og
1,0 % (begge på 0,3 % for fund over drikkevandskravet), hvilket er på samme niveau som tid-
ligere i grundvandsovervågningen.

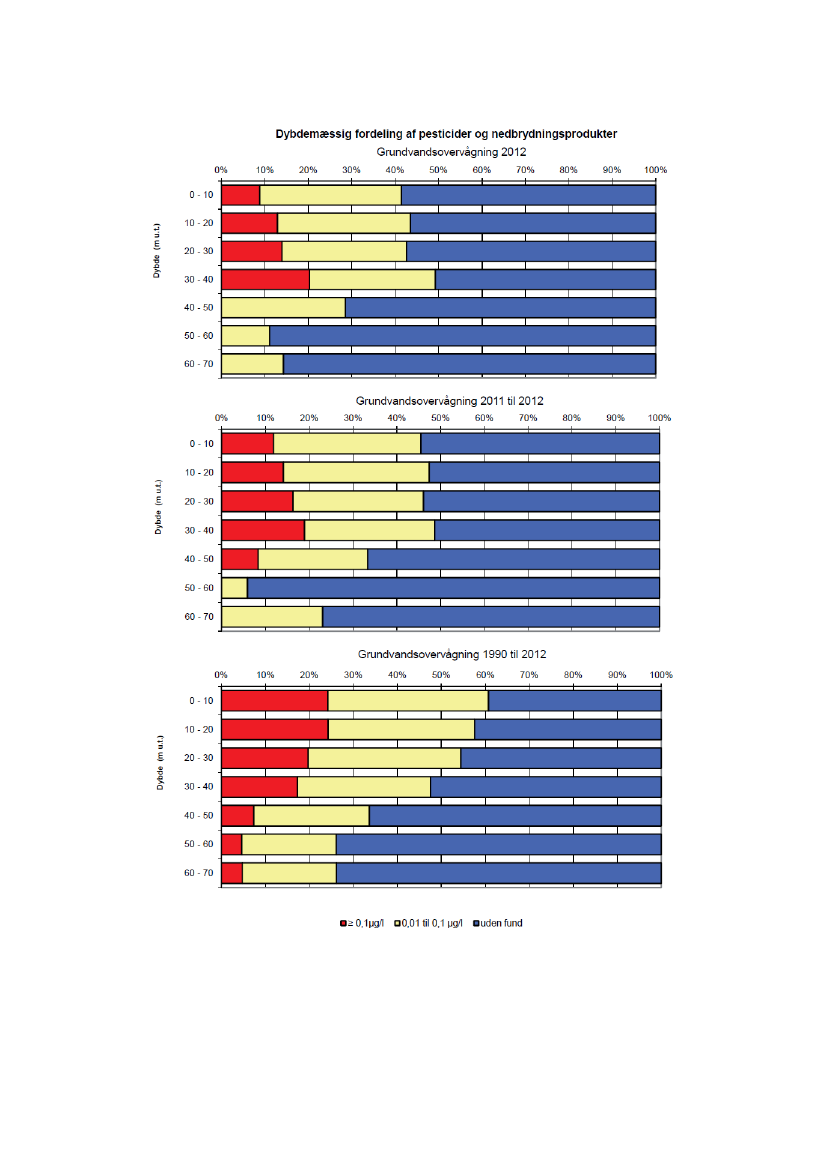

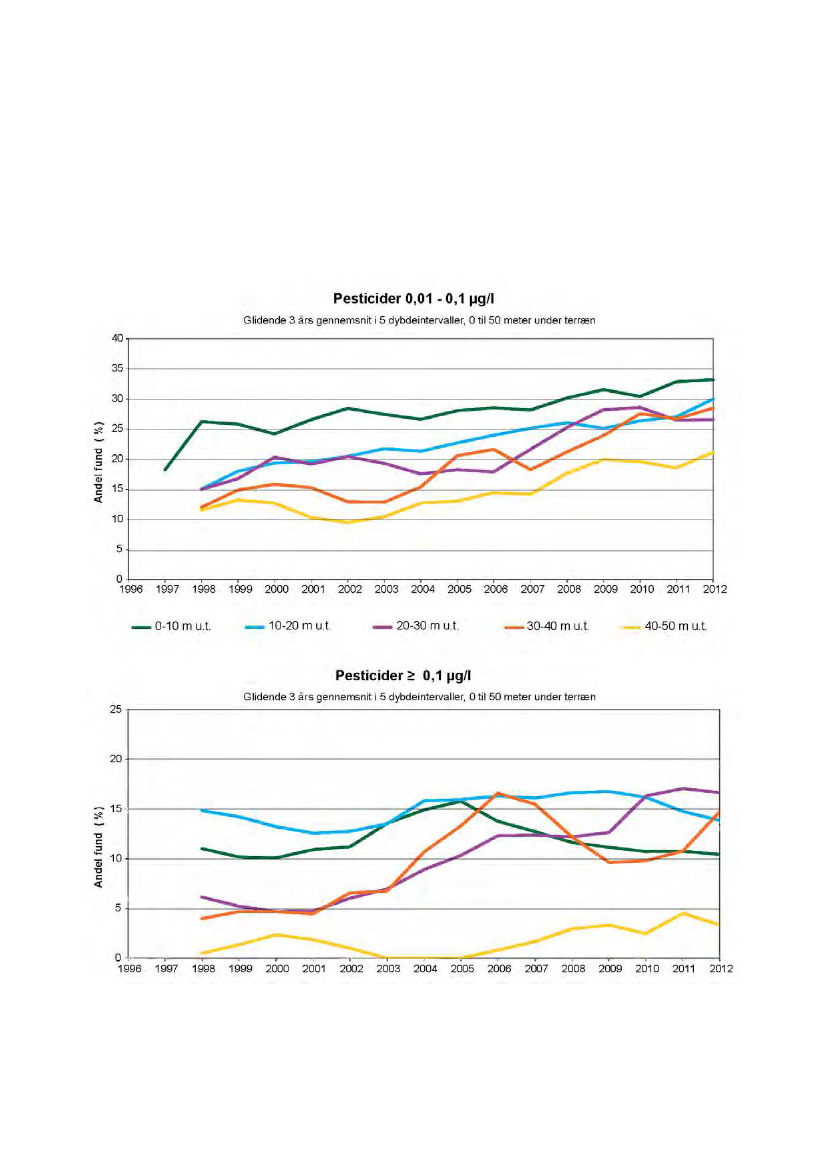

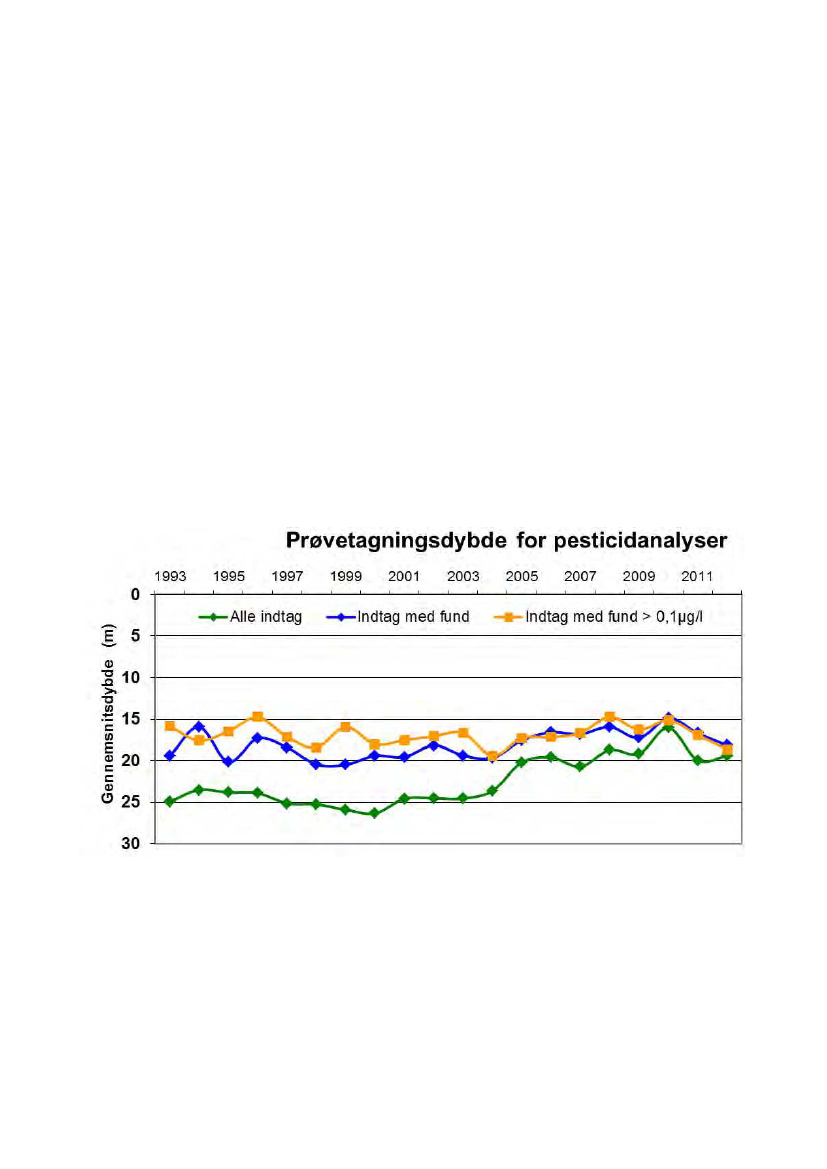

I det øvre grundvand har der været en faldende andel af pesticider over drikkevandskravet de
senere år. Samtidig stiger antallet af fund af pesticider over drikkevandskravet i det dyberelig-
gende grundvand. Der ses samtidig en større hyppighed af indtag med pesticider i koncentra-
7
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
tioner under drikkevandskravet i dybder ned til 50 m u.t. Dette kan forklares med en reduceret
udvaskning fra rodzonen og øvre jordlag. Skønt der kan ses tegn på en mindsket påvirkning i
det øverste grundvand, breder en puls af pesticider, udvasket for år tilbage, sig stadigt dybere
ned i grundvandsmagasinerne. Resultaterne viser, at en strammere regulering i anvendelsen
af pesticider nu kan ses i det øvre og yngste grundvand. Fordelingen peger også på, at det
dybtliggende grundvand, hvorfra vandværkerne indvinder drikkevand, fremover kan blive mere
påvirket af den puls af pesticider over drikkevandskravet, der bevæger sig ned gennem grund-
vandsmagasinerne.
Der er i 2011 og 2012 undersøgt for ti stoffer, der ikke tidligere har indgået i overvågningen.
De 3 dominerende stoffer med relativt mange fund – for to af stoffernes vedkommende også
fund over drikkevandskravet - er nedbrydningsprodukter fra forbudte triaziner, hvor didealkyl-
hydroxyatrazin er fundet i 7,7 % af de undersøgte indtag i 2011-12, mens drikkevandskravet
var overskredet i ca. 1 %. Deisopropyl-hydroxyatrazin blev fundet i 4,5 % af indtagene. Ned-
brydningsproduktet PPU fra det forbudte pesticid, rimsulfuron er påvist i 6 ud af 763 undersøg-
te indtag, i alle tilfælde dog under drikkevandskravet. Tre stoffer, heraf to godkendte, er fundet
en enkelt gang i koncentrationer under drikkevandskravet, mens et stof, hydroxyterbuthylazin,
blev fundet i fem indtag under drikkevandskravet på 0,1µg/l. To stoffer, heraf et godkendt, er
ikke påvist.

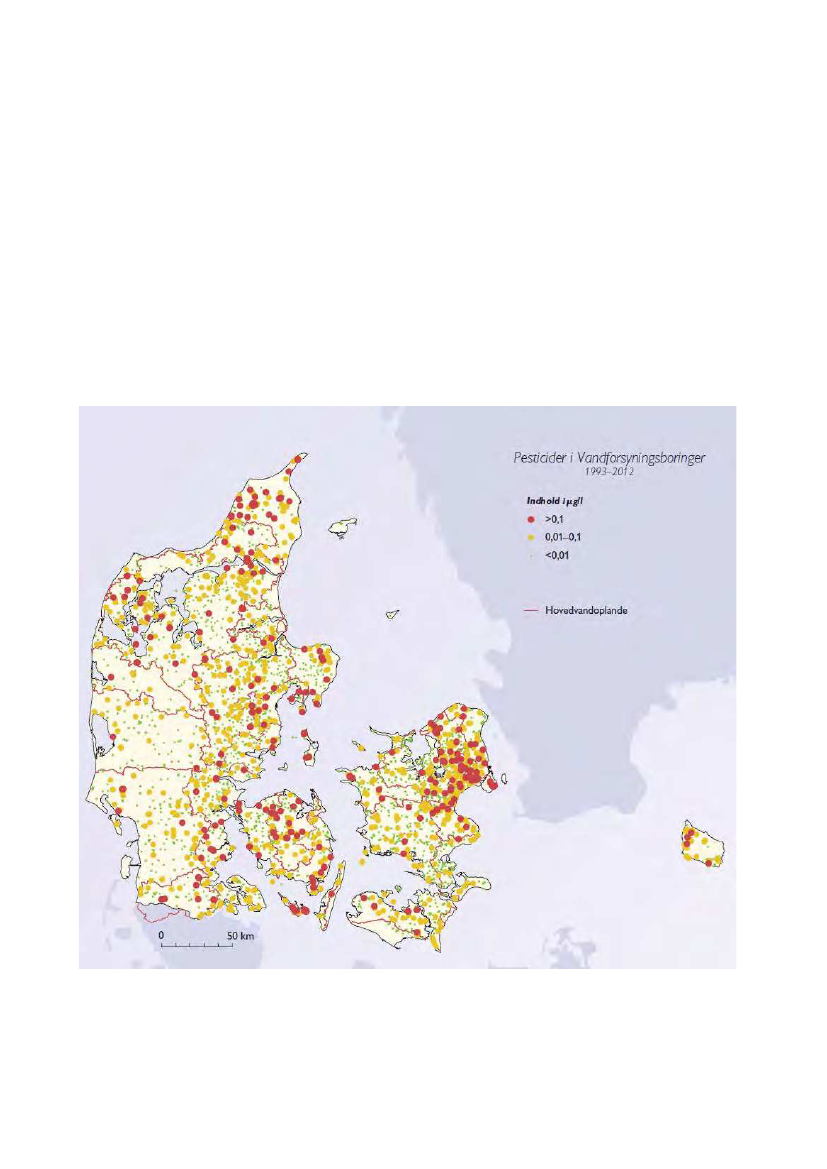

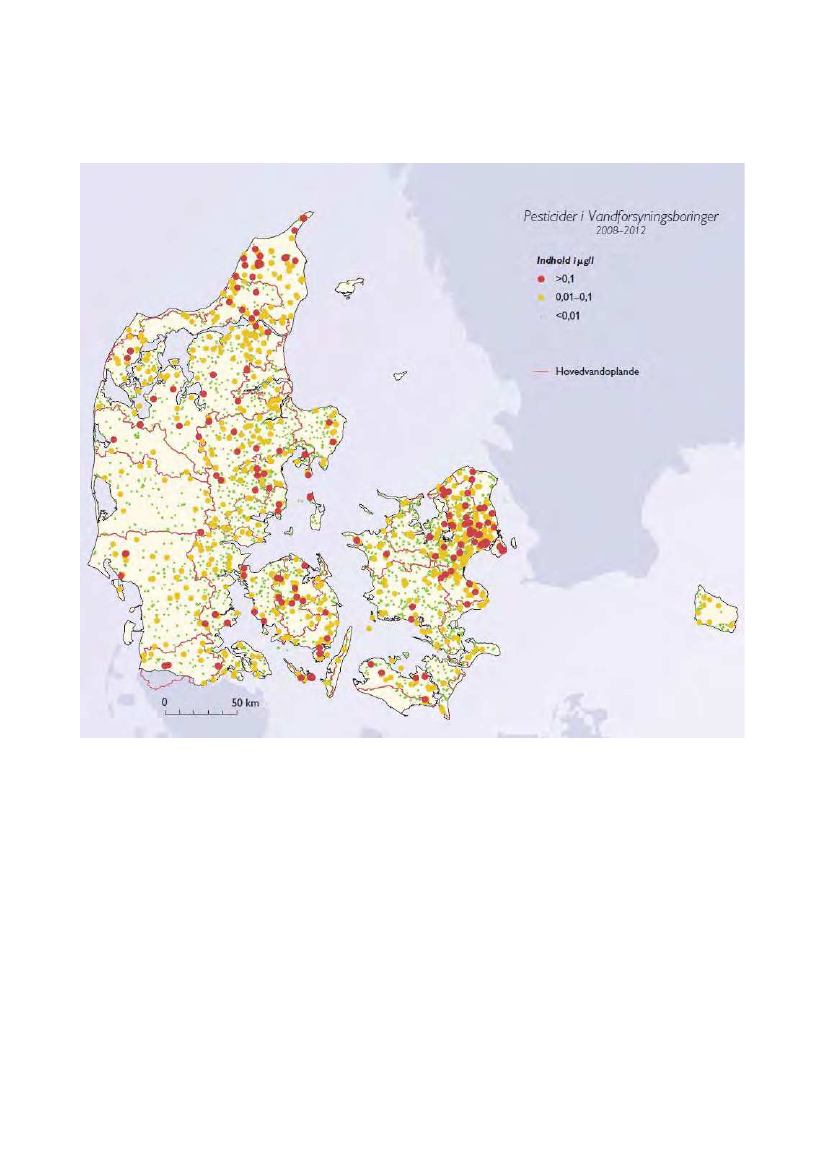

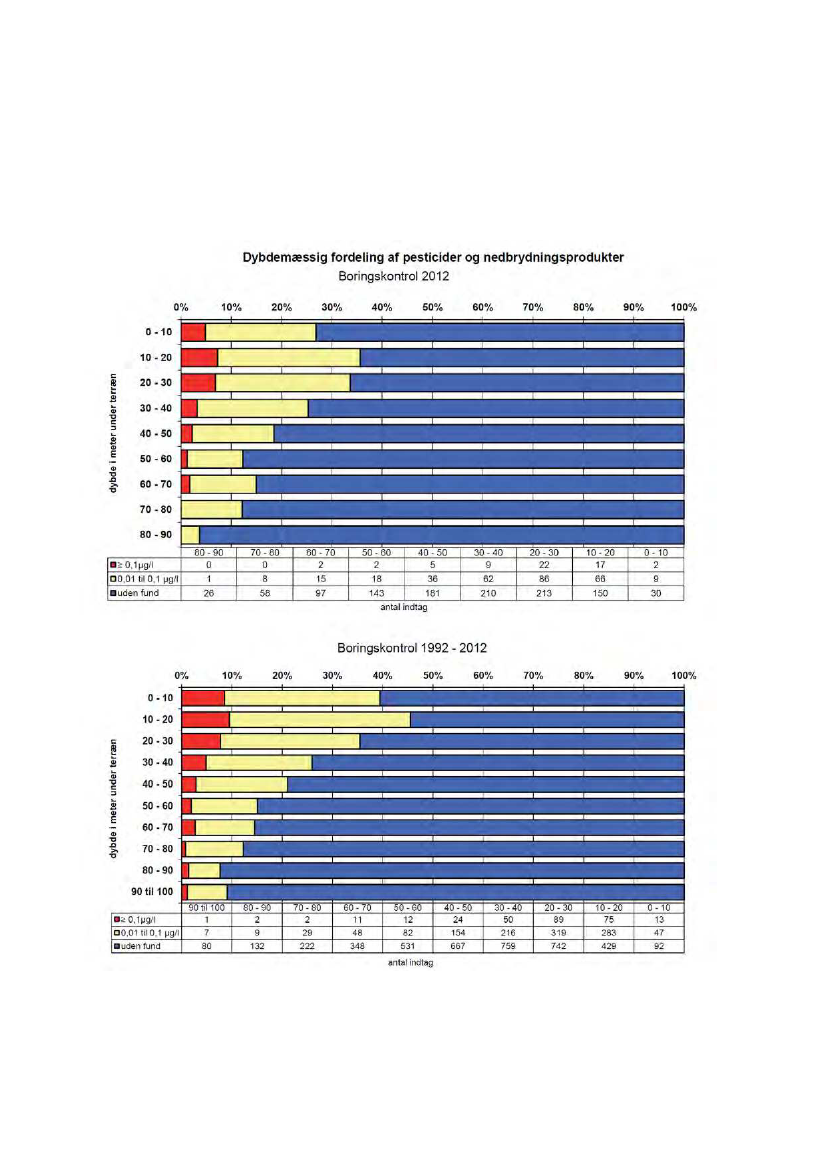

Pesticider i vandværkernes boringskontrol
Andelen af pesticidpåvirkede aktive indvindingsboringer er de sidste 5-10 år stabiliseret på lidt
under 25 %. I 2012 blev der således fundet pesticider i 24 % af de undersøgte indvindingsbo-
ringer, mens kvalitetskravet på 0,1 µg/l for enkeltstoffer var overskredet i 4 % af boringerne.
Resultatet kan sammenlignes med fundene i årene omkring 2004, hvor der var fund i 26 % af

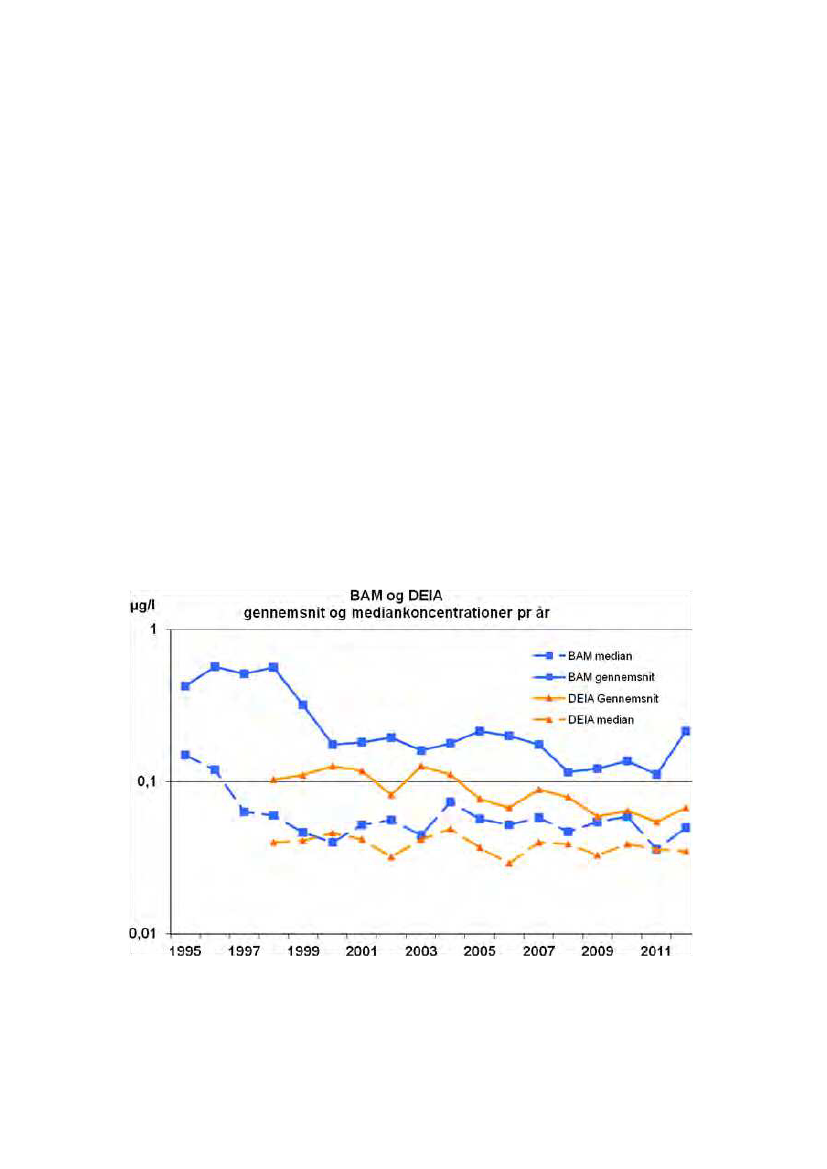

boringerne, heraf 4,5 % over drikkevandskravet. BAM udgør fortsat det hyppigst fundne stof
med fund i 17,7 % af de undersøgte indvindingsboringer i 2012.
Fra januar 2012 er der gennemført en ændring af analyseprogrammet for pesticider i vand-
værkernes boringskontrol med indførelse af analyse for yderligere 18 stoffer, som bl.a. er
fundet i grundvandsovervågningen eller i Varslingssystemet for udvaskning af pesticider til
grund-vandet. Af disse nye stoffer er nedbrydningsprodukt DEIA fra Atrazin fundet i 2,4 % af
de analyserede prøver i 2012, mens de øvrige nye stoffer er fundet i ca. 1 % eller mindre af de
undersøgte vandprøver. Der er kun få fund over drikkevandskravet. De relativt få fund af de
nye stoffer i boringskontrollen kan skyldes, at vandværkerne har lukket nogel af de
indvindingsboringer, hvor der tidligere er fundet nedbrydningsprodukter fra triaziner og BAM,
som ofte findes sammen med netop disse stoffer.
I tidligere års grundvandsovervågningsrapporter er det dokumenteret, at der findes flest pesti-
cider i aktive vandværksboringer i lerede områder og omkring større byer, hvor især BAM er
påvist
Vandindvinding

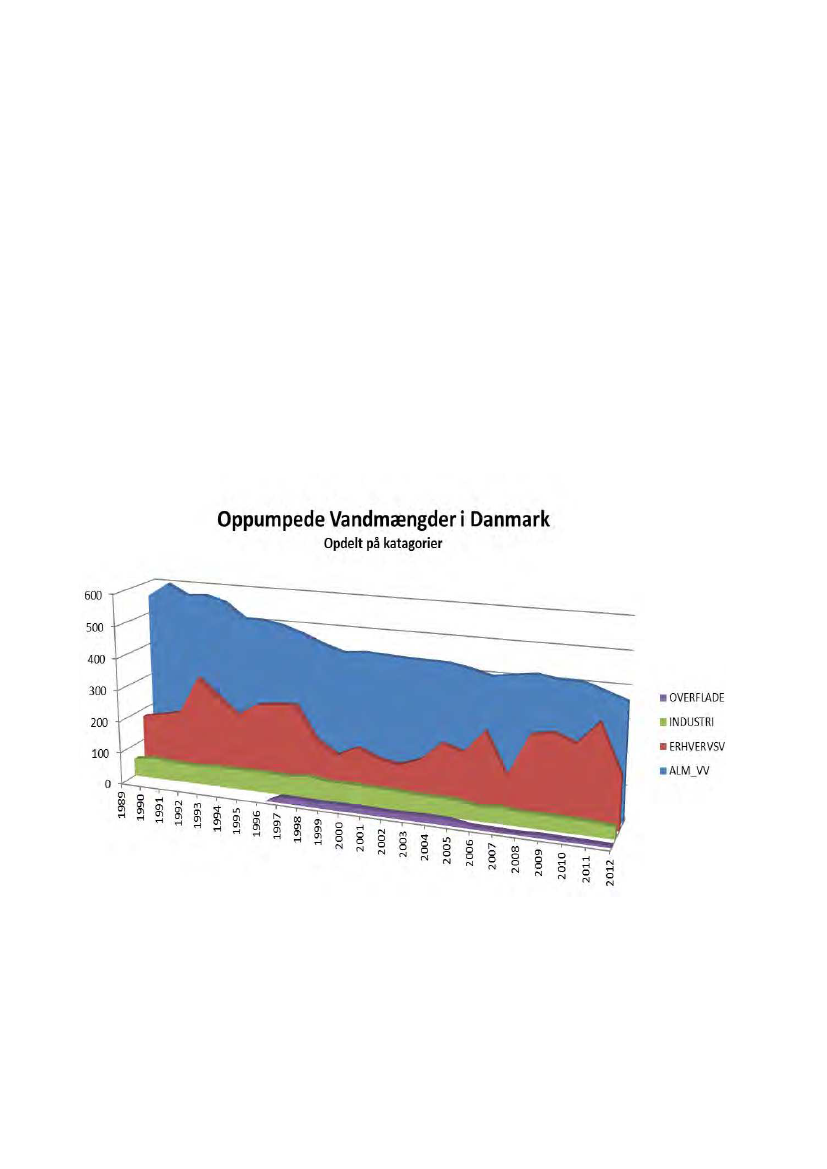

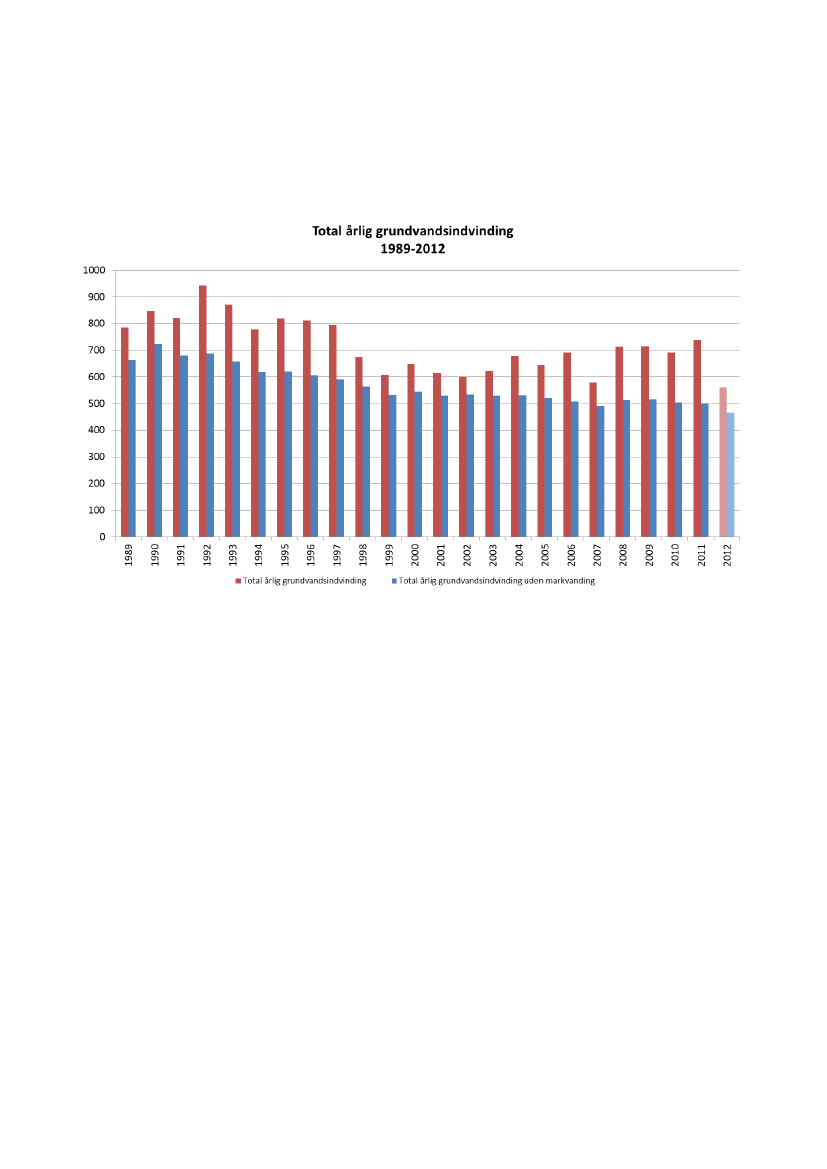

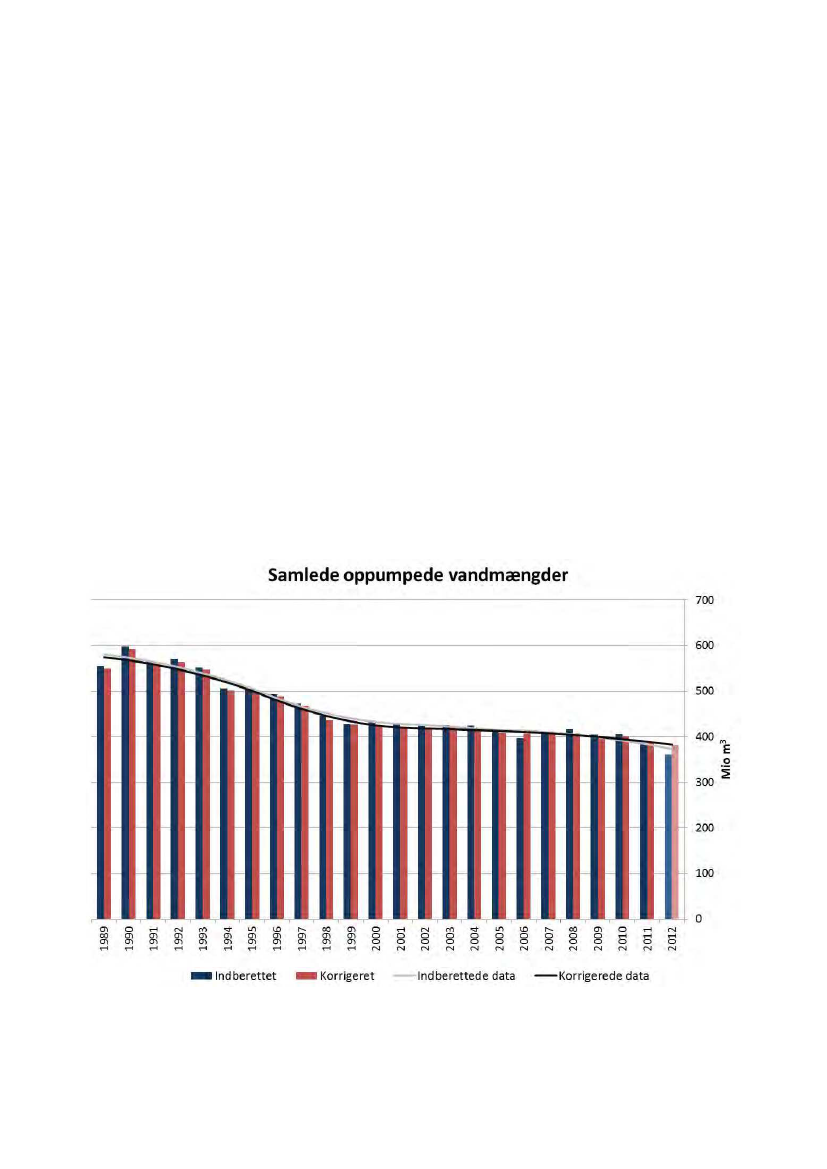

Den samlede oppumpede mængde grundvand i Danmark (uden markvanding) udviser fra
1989 og frem en faldende tendens, men har siden 2009 ligget på et konstant niveau med en
årlig oppumpning på mellem 500 og 550 mio. m
3
.
8
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Der er ikke længere en faldende tendens i den indberettede oppumpning fra almene vandvær-
ker, idet der siden 2007 er indvundet omkring 400 mio. m
3
/år.
Det fremgår af de indberettede data, at der de senere år har været en stigning i markvandin-
gen, der hænger sammen med særligt tørre forår og forsomre. Markvandingen udgør 20-40 %
af den samlede indvinding afhængig af nedbørsvariationerne fra år til år.
Registrering af oppumpede vandmængder er en vigtig parameter for en retvisende opgørelse
af den nationale vandbalance, og er således helt uundværlige data som grundlag for risikovur-
deringen af grundvandsforekomsterne i forbindelse med udarbejdning af vandplaner. For at
muliggøre en faglig solid vurdering af udnyttelsen af den tilgængelige ferskvandressource skal
kommunerne fortsat sikre, at de oppumpede vandmængder i videst muligt omfang indberettes
til den fælles offentlige database JUPITER til den fastsatte tidsfrist. Der sker løbende forbed-
ringer i kommunernes indberetning, men der er fortsat behov for, at nogle kommuner kvalitets-
sikrer og følger op på indberetningerne og de anbefalinger, der gives, således at fejlindberet-
ninger undgås.

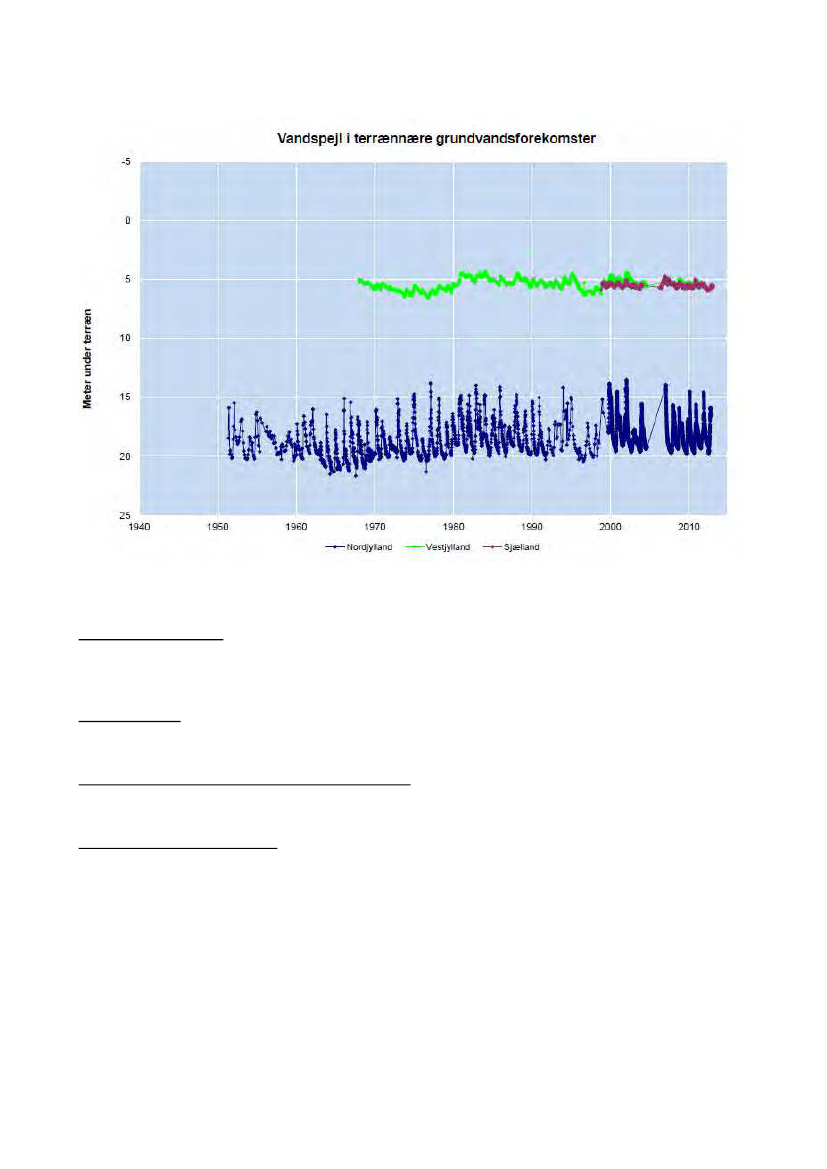

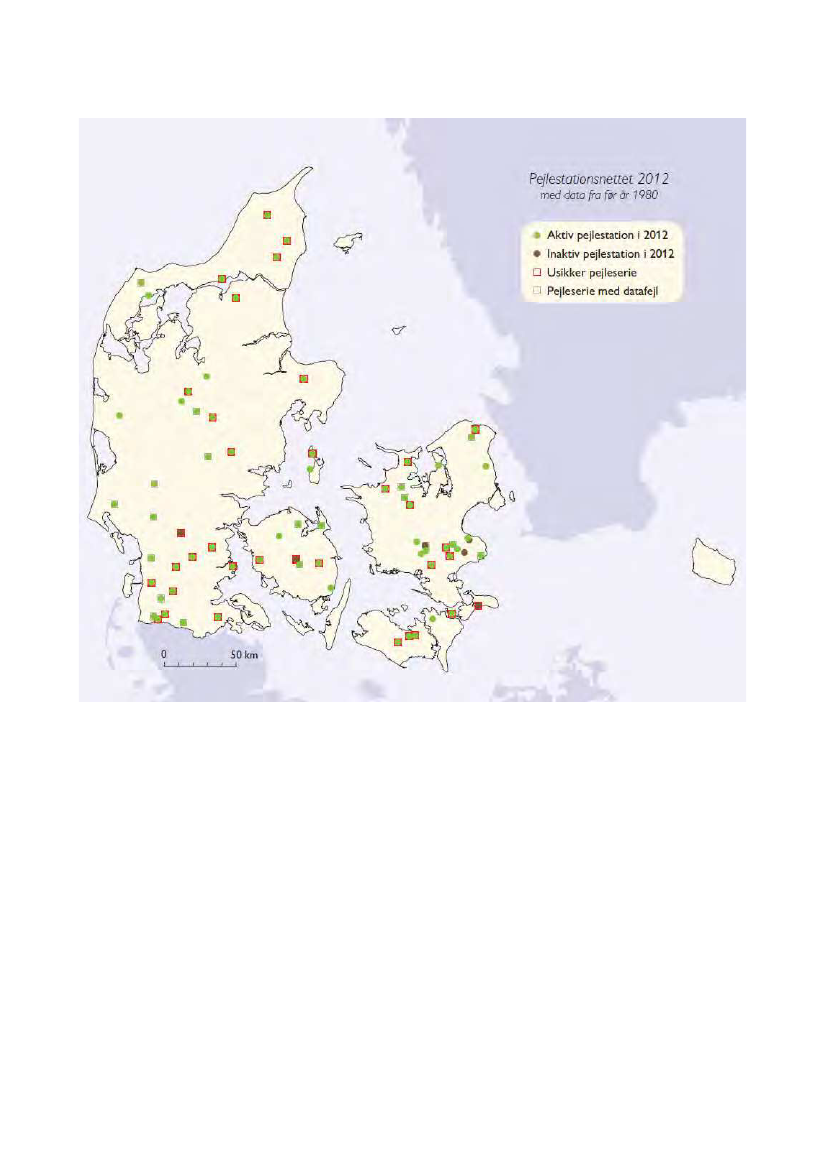

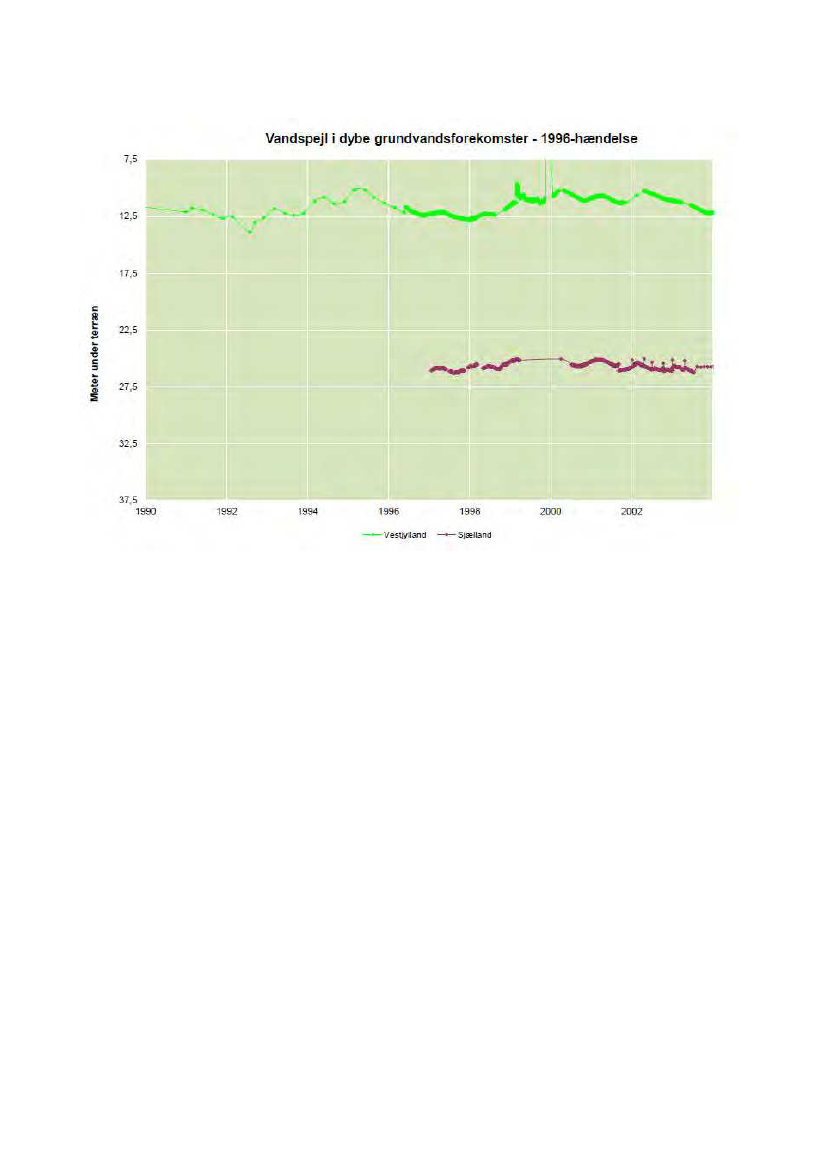

Det Nationale Pejleprogram
I 2007 blev der etableret et Nationalt Pejleprogram med det formål at overvåge udviklingen af
grundvandsstanden i Danmark. De indsamlede data skal på national skala muliggøre en over-
vågning af ændringer i grundvandsstanden forårsaget af klimaændringer, ændret arealanven-
delse eller ændringer i vandindvindingen. Data fra flere af de udpegede pejleboringer har alle-
rede i mange år bidraget med pejlinger til lokale eller regionale pejleprogrammer, og derfor er

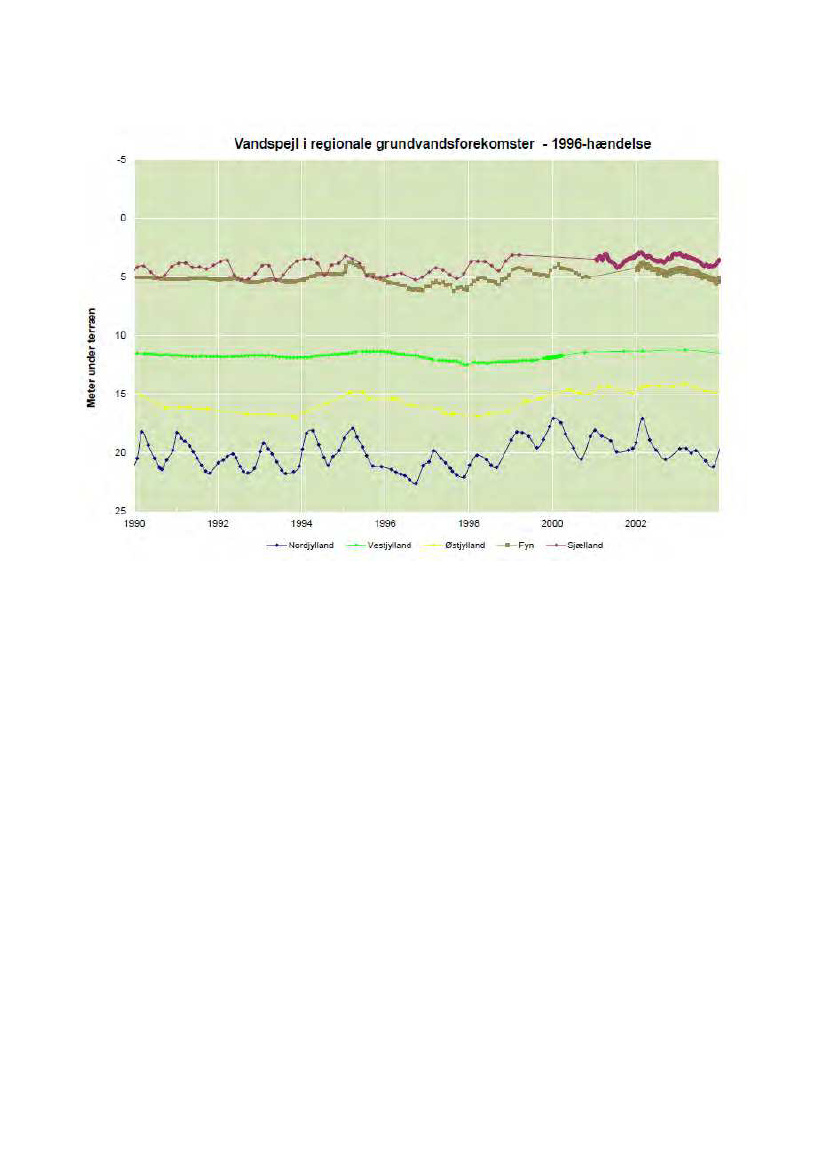

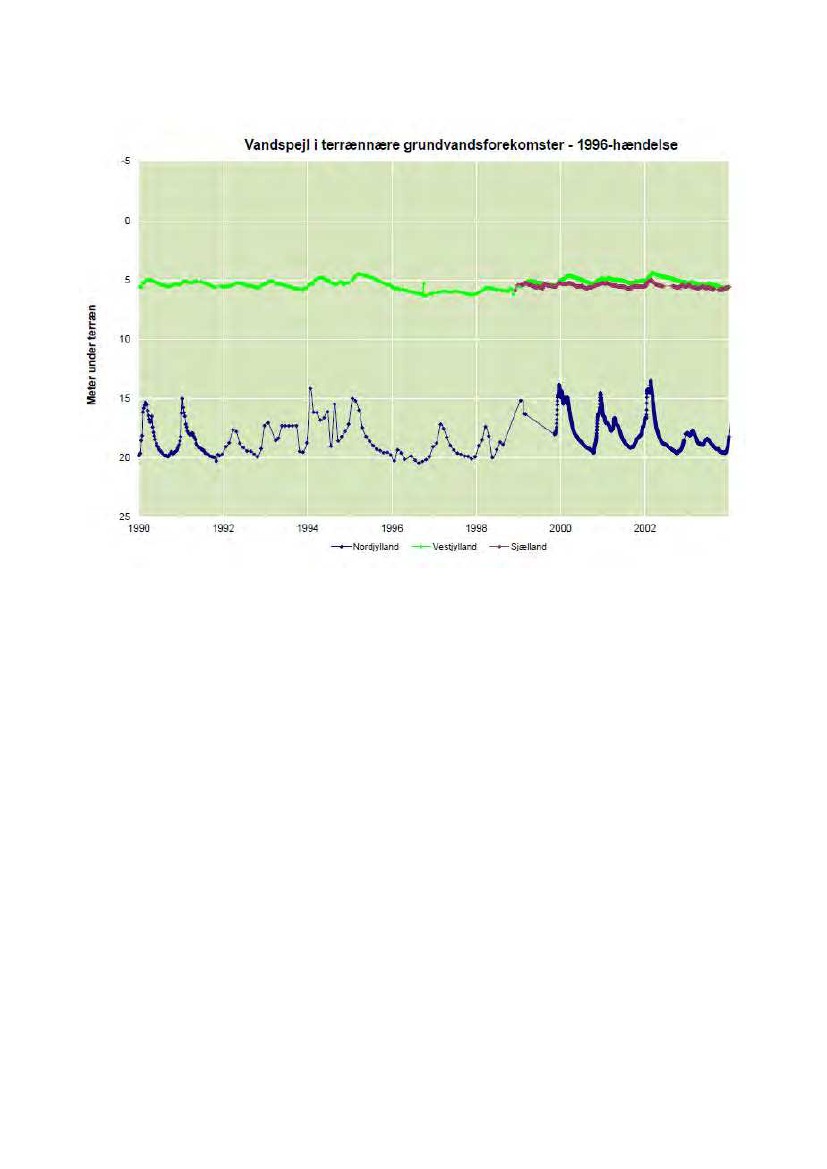

det muligt at præsentere tidsserier for de sidste 40 år eller mere i såvel terrænnære, regionale
som dybe grundvandsforekomster. I disse tidsserier kan effekten af tørre perioder som fx om-
kring 1996 ses. Der iagttages variationer i grundvandsspejlet på op til flere meter på baggrund
af variationer i vejret.
Årets rapportering har koncentreret sig om vurdering af kvaliteten og indholdet af de enkelte
pejleserier med henblik på dels en forbedring af datamaterialet og dels en udsortering af re-
præsentative tidsserier på landsplan.
9
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
1 English Summary
In Denmark, groundwater monitoring has now been in place for 25 years. As from 1989, moni-
toring has included systematic data collection and reporting. This year's report presents results
from the 1989-2012 period. The Monitoring Programme's objective and development are pre-
sented in Chapter 2 of this report.
Groundwater monitoring is implemented through the following sub-programmes:
The Groundwater Monitoring Programme, GRUMO (1989 -)
The Agricultural Catchment Monitoring Programme, LOOP (1989 -)
The Waterworks' Well Monitoring Programme (1986 -)
Quantities of water abstracted at waterworks, by industry, for irrigation etc.
Additionally, monitoring of the groundwater is performed in connection with testing of contami-
nated soil and point source contamination. This monitoring is implemented by the regions and
the Danish Environmental Protection Agency (MSt, 2012).
Data basis
The reporting of groundwater monitoring includes chemical analyses, collection of data on the
groundwater table and information about the quantity of water abstracted from groundwater
and surface water. The data material upon which this report is based was extracted from JU-
PITER on the basis of specific criteria which, among others, ensure a well-defined quality
along with correct handling of confidential information, etc. The chemistry data consist of four
datasets; GRUMO, LOOP, the Waterworks' Well Monitoring Programme and "Other analyses".
The Waterworks' Well Monitoring Programme comprises analyses from active waterworks.
"Other analyses" includes analyses from inactive waterworks, pollution surveys, mapping wells
and other analyses which do not form part of the three remaining datasets.
In pursuance of the Danish Data Responsibility Agreement (in Danish: Dataansvarsaftalen),
relevant data on groundwater and drinking water shall be made available in the joint public da-
tabase JUPITER. The municipalities' updating of the quantities of water abstracted by the wa-
terworks remains a focus area with a view to revising and adding incorrect and lacking data for
the 2007-12 period. However, considerable improvements have been observed in the reports
made in recent years. As in previous years, no single national overview of all active water-
works and abstraction wells exists in Denmark. This causes a range of problems related to da-
ta handling and reporting, and it limits the answers monitoring can provide concerning the
quality and quantity of the groundwater used for water supply. A new executive order /MiM,
2012/ has made the status of all wells used for water supply notifiable. This is expected to lead
to more precise reports on the conditions at waterworks and on the status of abstraction wells.
The past year has brought some increase in the amount of groundwater table data from the
Monitoring Programme; the data are available in JUPITER. However, a considerable amount
of work still needs to be done to complete the necessary data revision.
Nitrate

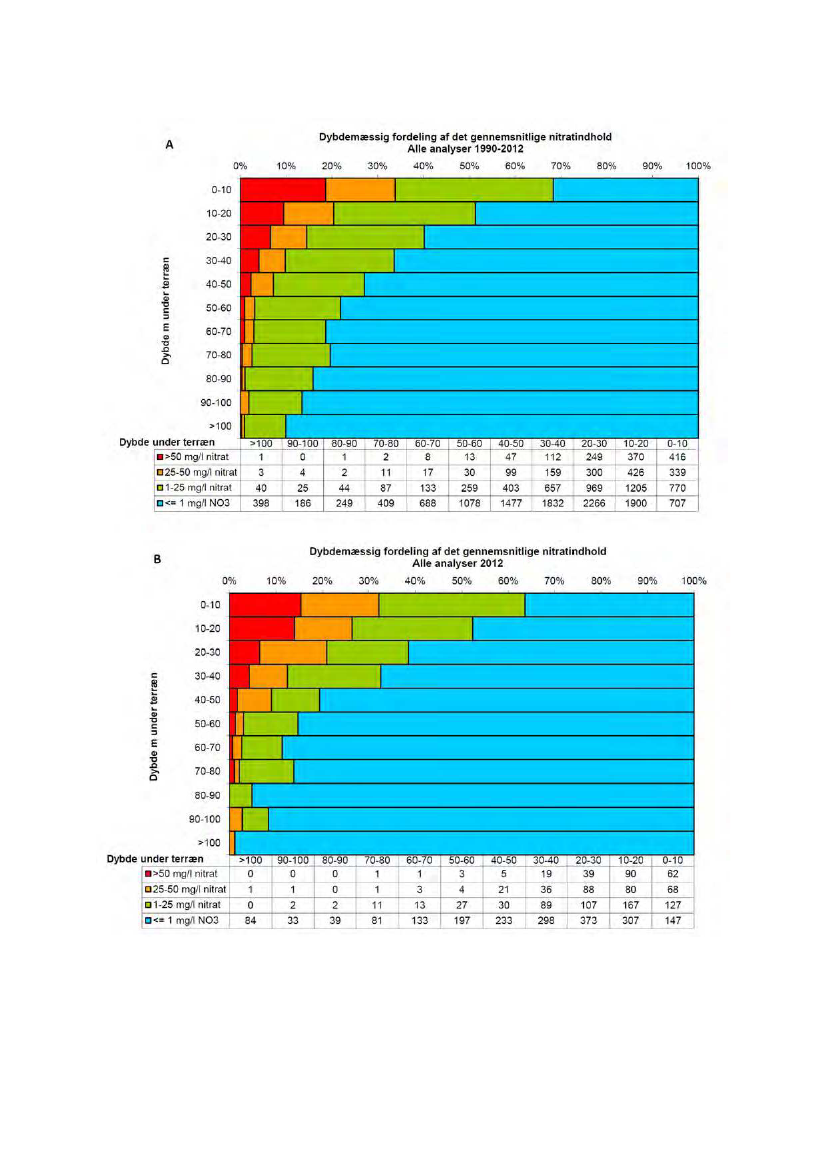

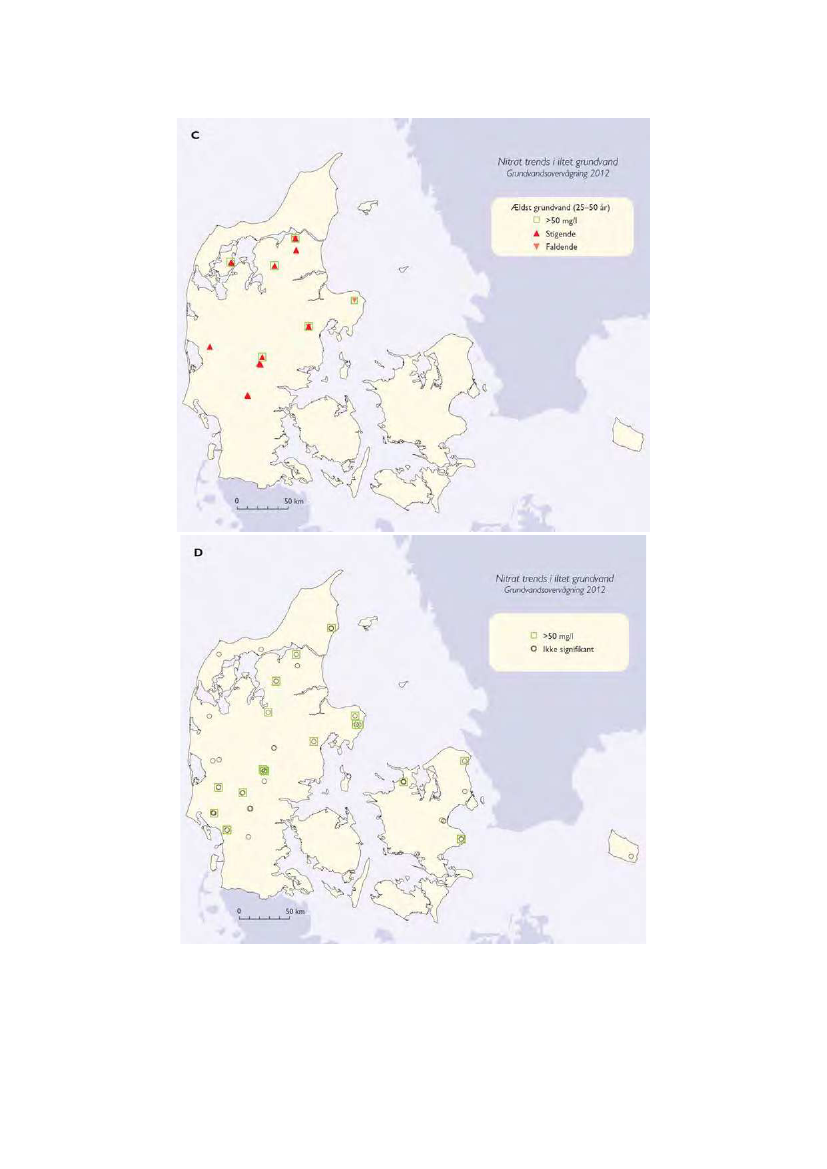

The trend for the nitrate content in the youngest oxic groundwater is an important indicator in
the assessment of the effect of the 1987 Water Action Plan and the subsequent water and en-
10
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
vironment plans. The 2009 report (Thorling et al., 2010b) included a statistical analysis of the
development over time in the groundwater's content of nitrate in 152 oxic groundwater moni-
toring points which form part of the Groundwater Monitoring Programme.
The results from the work on nitrate time series in oxic groundwater demonstrate that, general-
ly, it is possible to document an effect of the agricultural regulation introduced. In the youngest
groundwater (0-15 years), there is a greater share with a significantly decreasing nitrate con-
tent than in the older groundwater (25-50 years). This observation is in accordance with the
development of nitrogen surplus in Danish agriculture and measurements of nitrate leaching
and nitrate transport in water courses made in other parts of the Danish Monitoring Pro-
gramme. However, increasing nitrate content is still observed at a number of locations. As ex-
pected, this is particularly frequent for older groundwater from before 1980, which has yet to
be affected by the water and environment plans, among others because of the water's age.
In this report, the most recent measurements of nitrate content in these 152 monitoring point
were assessed with reference to the 50 mg/l threshold value of the drinking water requirement.
In approximately 40% of the monitoring points, nitrate levels exceed the threshold value of the
drinking water requirement. The nitrate threshold value of the drinking water requirement is
exceeded in about 40% of the monitoring points for all age groups in oxic, nitrous groundwa-
ter.
In 9% of the youngest oxic, nitrous groundwater, the nitrate content exceeds 50 mg/l and this
development shows a significantly increasing trend. This is not desirable as it hampers fulfil-
ment of the objectives established for the environment.
Based on this year's GRUMO data, we conclude that the overall trend with regard to reducing
the groundwater nitrate content is positive, but several locations still record increases including
in some of the most recently created groundwater which was formed after the water action
plans came into force.
Only a limited number of the waterworks' abstraction wells exceed the nitrate threshold values
stipulated in the drinking water requirement. This is owed to the fact that the contaminated part
of the groundwater is excluded because wells with excessive nitrate content are closed and
replaced by deeper wells.
In many locations, the surface water and nature remain exposed to nitrate outflow from the
upper groundwater even though recent years have seen an overall decrease in nitrate concen-
trations compared with previous peak concentrations. We refer to the monitoring reports on
nature and surface water (NOVANA website, 2013) for further information.
Phosphorus
For the past two years, traditional phosphorus analysis focusing exclusively on the total phos-
phorus content has been supplemented by a specific ortho-phosphate analysis. Ortho-
phosphate is an inorganic phosphorus substance found in water. This improves the opportuni-
ties to compare groundwater and surface water as surface water has always been analysed
for both ortho-phosphate and total phosphorus.
11
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Surprisingly, results show that the ortho-phosphate content of the groundwater is seemingly
independent of both depth and of the redox conditions of the aquifers. In oxic groundwater, the
majority of the phosphorus is ortho-phosphate. Conversely, the high total phosphorus content
seen in reduced groundwater compared with oxidised groundwater seems to be organically
bound phosphorus. The results from 2012 show that results from 2011 are reproducible and
the associations established now therefore rest on firmer evidence.

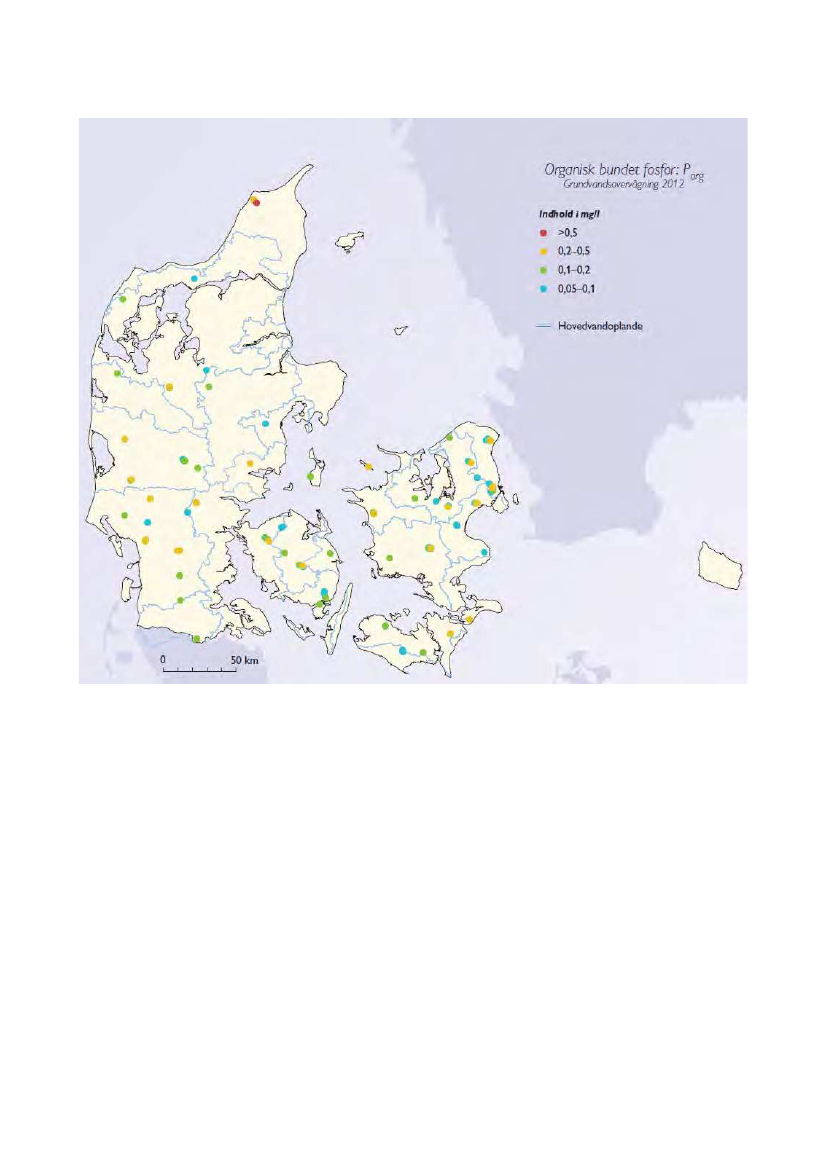

The above described association for "organic phosphorus" was also found in LOOP data
where "organic phosphorus" also comprises a smaller share of total phosphorous under oxi-
dised conditions than under reduced conditions in the groundwater. Furthermore, the distribu-
tion of ortho-phosphate concentrations is the same for oxidised as for reduced groundwater
samples.
With regard to the groundwater's effect on surface water, there is a considerable need to in-
vestigate the chemical composition of the so-called "organic phosphor'" contribution so that we
may assess how this fraction contributes to transport of matter and to eutrophication.
Groundwater monitoring in agricultural catchment monitoring areas (LOOP)
In LOOP, the uppermost layer of groundwater is monitored, primarily from 1 to 6 m below the
surface. In the 2010 report (Thorling et al., 2010a), a statistical analysis was performed of the
development of the nitrate concentration in the upper groundwater during the 1990-2009 peri-
od. Results demonstrated a significant decrease in nitrate content for 59% of monitoring
points. However, in some filters in the upper part of the aquifers (approx. 13%) of the LOOP,
the nitrate content had increased significantly.
In 2010, an assessment was performed of the net of monitoring stations of the groundwater
section of the LOOP. To follow up on the conclusions from the assessment, optimisation of
field work has been a focus area, particularly with regard to oxygen measurements to ensure
that it is possible to assess which wells are suitable for monitoring of nitrate leaching. Despite
the difficult technical conditions associated with sampling – including limited water quantities –
field oxygen measurements are now performed in all LOOP areas. This constitutes an essen-
tial improvement of LOOP sampling. Findings show that oxic groundwater (water type A) suit-
able for monitoring of nitrate leaching is sampled from 14-85% of the monitoring point of the
five LOOP areas.
Inorganic trace elements
A series of inorganic trace elements are present in Danish groundwater in concentrations ex-
ceeding the drinking water requirement's threshold values. Some of these concentrations oc-
cur naturally while others are caused by human activity.
In line with previous years, the results of the 2012 analysis show that the content of inorganic
trace elements in groundwater abstracted from a number of wells exceed the threshold values
of the drinking water requirement. This applies, in particular, to: arsenic, nickel, aluminium and
boron. This places extra demands on the waterworks' pumping strategy and water treatment
as standard water treatment including oxidisation or neutralisation of acidic water can remove
part of these substances. With regard to arsenic, it has been established that some older data
are inaccurate. This influences the assessment of developments over time, including if the
drinking water requirements are being fulfilled. Values exceeding those established in the
12
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
drinking water requirement for one or more of the relevant substances were found in 34% of
the GRUMO monitoring points and in 14% of the monitoring points of the Waterworks' Well
Monitoring Programme.
The first set of analyses of inorganic trace elements in the redox wells - special monitoring
wells with a large number of closely spaced groundwater monitoring points - show that the
content of trace elements is generally very low, but that acidification of the groundwater, oxida-
tion of sulphide minerals and the purposes for which land is used can lead to increases in the
concentrations causing the drinking water requirements to be exceeded. Abrupt changes of
the groundwater's age and content of trace elements associated with depth changes indicate
that a heterogeneous groundwater flow pattern is reflected in trace element variations.
Organic micro-pollution
Both the Groundwater Monitoring Programme and the Waterworks' Well Monitoring Pro-
gramme have reported a number of organic micro-pollutions reflecting that in a modern indus-
trialised society where a broad range of xenobiotic substances are used, spillage of limited
quantities occur frequently which is then followed by seepage into the groundwater.
Monitoring data show an overall trend characterised by low concentrations, few recurrent high
measurements and recurrences which span over a limited number of years only. Conversely,
prolonged values exceeding the drinking water requirement in some wells show that massive
pollution persists once it has occurred, and that pollutants can affect even deep aquifers.
In 2012, a considerable number of analyses were made to test for "dry-cleaning" substances
and their metabolites at several waterworks, and it was established that these substances
comprise a problem for the waterworks in a number of municipalities.
A far more modest number of analyses were made to test for oil and oil-based products. In
24% of the analysed wells findings of one or more substance exceeded 75% of the drinking
water quality requirement..
Pesticides in groundwater monitoring
Pesticides remain highly prevalent in groundwater. In 2012, groundwater monitoring identified
pesticides in 42% of monitoring points, and the drinking water requirement of 0.1 μg/l was ex-
ceeded in 12% of monitoring points. Particularly the upper aquifers carry pesticides and their
metabolites, whereas the pesticide abundance of deeper and older groundwater is lower.
Pesticides may be divided into three groups: approved, regulated and banned. In this context,
regulated pesticides comprise approved substances which have been subjected to additional
restrictions with a view to protecting the groundwater. The analysis programme comprises a
total of 31 substances, including 21 substances associated with banned pesticides, whereas
five are from regulated and five from approved pesticides. In 2012, approved substances were
found in 1% of the sampled monitoring points, while regulated substances were identified
in 6% of monitoring points and banned substances in 39%. A total of 7% of the findings are
thus associated with substances which are still being used. Pesticide analyses from the past
six years show that approx. 1/5 of pesticide findings are due to approved and regulated sub-
stances, while 4/5 are caused by banned substances.
13
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Time series based on select pesticides in the groundwater generally display decreasing con-
centrations of banned and regulated substances, whereas data are insufficient for assessment
of the development of approved substances such as glyphosate and its metabolite, AMPA.
Specifically, the detection frequencies for glyphosate and AMPA in 2012 were 0.9% and 1.0%,
respectively (both 0.3% for detection above the drinking water requirement's threshold value),
which is in line with values previously observed in the Groundwater Monitoring Programme.
In the remaining groundwater, the share of water in which pesticides exceed the drinking water
requirement has followed a decreasing trend in recent years. Simultaneously, the number of
findings of pesticides exceeding the drinking water requirement in the deeper groundwater is
increasing. Concurrently, an increased frequency of monitoring points with pesticides at con-
centrations below the drinking water requirement is seen at depths of up to 50 meters below
the surface. This may be explained by reduced washout from the root zone and the upper soil
layers. Even though there are signs of a reduced impact in the upper groundwater, a pulse of
pesticides washed out many years ago is moving ever deeper into the aquifers. Results
demonstrate that tighter regulation of the use of pesticides can now be traced in the upper and
younger groundwater. The distribution also indicates that the deeper groundwater, from which
the waterworks abstract drinking water, may in future become more affected by this pulse of
pesticides, which exceeds the drinking water requirement and is moving downwards through
the aquifers.
In 2011 and 2012, analyses were performed for ten substances that had not previously formed
part of the monitoring. The three primary substances, which were detected rather frequently –
two of the substances also at levels exceeding the drinking water requirement – are metabo-
lites of banned triazines; didealkyl hydroxyatrazine was found in 7.7% of the tested monitoring
points in 2011-2012, of which the drinking water requirement was exceeded in approx. 1%.
Deisopropyl hydroxyatrazine was found in 4.5% of monitoring points. The metabolite PPU from
the banned pesticide rimsulfuron was detected in six of the 763 tested monitoring points; in all
cases, however, at levels not exceeding the drinking water requirement. Three substances,
two of which were approved, were found once at concentrations not exceeding the drinking
water requirement, and one substance, hydroxy-terbuthylazine, was detected in five monitor-
ing points at levels not exceeding the drinking water requirement's threshold level of 0.1µg/l.
Two substances, including one approved, were not detected.

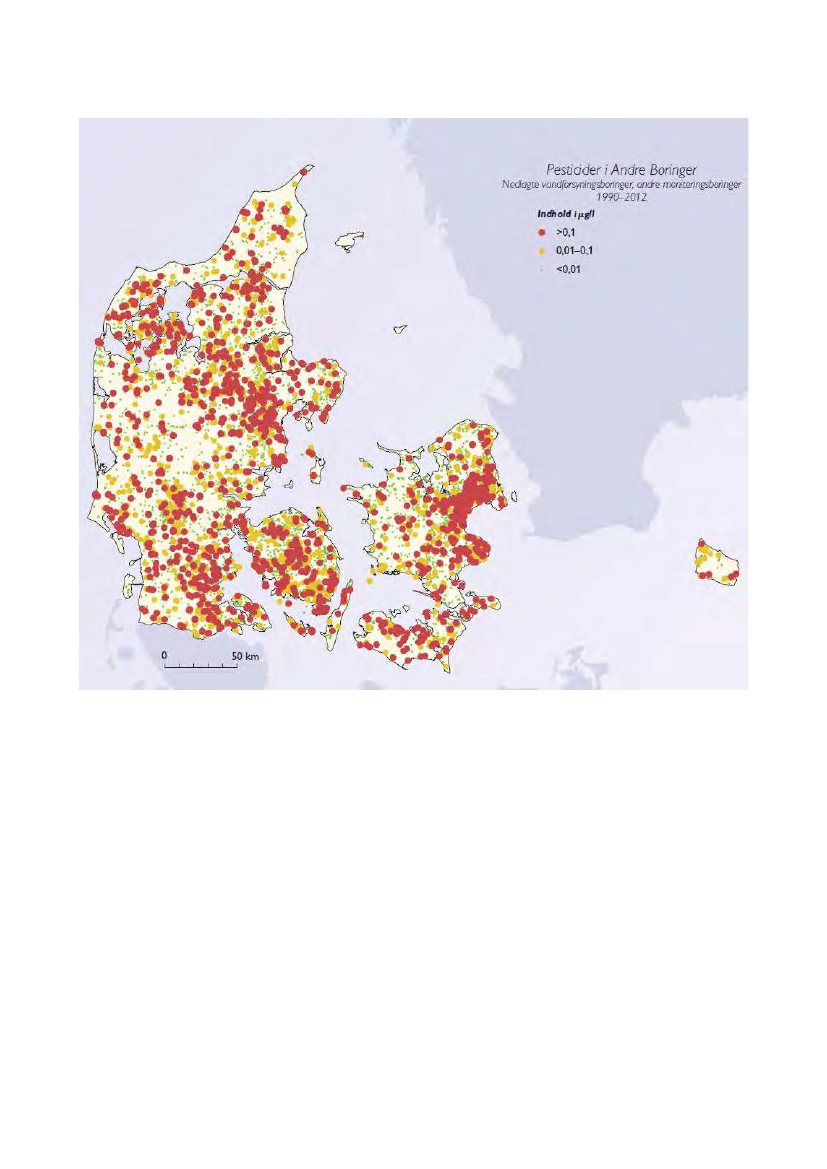

Pesticides in the Waterworks' Well Monitoring Programme
Over the past 5-10 years, the share of pesticide-affected active abstraction wells has stabilised
just below 25%. In 2012, pesticides were detected in 24% of the sampled abstraction wells,
while the quality requirement of 0.1 μg/l for individual substances was exceeded in 4.0% of the
wells. The results are comparable to the findings observed around 2004, when pesticides were
detected in 26% of the abstraction wells, including 4.5% above the threshold values of the
drinking water requirement. BAM remains the most frequently detected substance and was
found in 17.7% of the tested abstraction wells in 2012.
As from January 2012, the analysis programme of the Waterworks' Well Monitoring Pro-
gramme for pesticides was changed. This monitoring now includes tests for 18 additional sub-
stances which were, among others, found in the GRUMO or detected by the Danish Pesticide
Leaching Assessment Programme. One of these new substances is DEIA, an Atrazine metab-
olite, which was found in 2.4% of the samples analysed in 2012, while the remaining sub-
14
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
stances were detected in 1% or fewer of the tested water samples. Only few of the findings
exceeded the drinking water requirement. The relatively few findings of the new substances in
the Waterworks' Well Monitoring Programme may be owed to the fact that the waterworks
have closed abstraction wells where triazine metabolites and BAM had previously been de-
tected, as these substances are often detected in the same wells.
In previous year's groundwater monitoring reports, it has been documented that the largest
number of pesticides is found in active water work wells in argillaceous areas and close to
large towns, particularly where BAM has previously been detected.
Abstraction of water
In Denmark, the total quantity of abstracted water (not including irrigation) has followed a de-
creasing trend from 1989 onwards, but since 2009 it has remained constant at an annual wa-
ter abstraction of 500 to 550 million m
3
.
The previously observed decreasing trend in the abstraction reported by public waterworks
has ceased to exist, as approximately 400 million m
3
/year has been abstracted since 2007.
Abstraction data show an increase in irrigation over recent years, probably because of very
low precipitation rates in the spring and early summer. Irrigation comprises 20-40% of the total
abstraction depending on inter-annual variations in precipitation rates.
Registration of the abstracted quantities of water is an important parameter for an accurate re-
porting of the national water balance, and these data are therefore indispensable as a basis
for the risk assessment related to the groundwater resources made as part of the water plans.
To facilitate a thorough and professional assessment of the exploitation of the available fresh-
water resource, it is essential that municipalities continue efforts to ensure that the quantities
of abstracted water are reported in due time to the joint public database JUPITER, when at all
possible. Reporting from the municipalities improves continually, but it is nevertheless essen-
tial that some municipalities implement quality assurance measures and follow up on the re-
ports and on any recommendations given in order to avoid incorrect reporting.
The National Groundwater Level Monitoring Programme
2007 saw the establishment of the National Groundwater Level Monitoring Programme, the
objective of which was to monitor the Danish groundwater table. The collected data are to fa-
cilitate national monitoring of changes in the groundwater level caused by climate change,
changes in land use or water abstraction changes. Several of the selected monitoring stations
had already contributed with groundwater table measurement to local or regional water level
measurement programmes for many years, and it is therefore possible to present time series
covering the past 40 or more years for terrain-near as well as regional and deep groundwater
bodies. In these time series, the effect of dry periods, e.g. the period around 1996, are evident.
Variations in the groundwater level of up to several meters are observed due to variations in
the weather.
This year's report has focused on the assessment of the quality and the content of each indi-
vidual groundwater level data series and on filtering out nationally representative time series.
15
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
2 Indledning
Det nationale overvågningsprogram, NOVANA
Den landsdækkende grundvandsovervågning, GRUMO, er en del af det nationale overvåg-
ningsprogram af vand og natur: NOVANA. De nationale overvågningsprogrammer blev oprin-
delig iværksat som en konsekvens af vedtagelsen af Vandmiljøplan I i 1987, og havde den-
gang to hovedformål: For det første, at gennemføre effektmålinger af Vandmiljøplanerne og de
generelle landbrugsreguleringer i forhold til vandmiljøets belastning med kvælstof og fosfor.
Formålet og overvågningsdesignet er i den nuværende programperiode 2011-2015 tilpasset
kravene til grundvandsovervågning i EU´s Vandrammedirektiv og Grundvandsdirektiv, og der
er blandt øget fokus på at beskrive kvaliteten af det grundvand, der strømmer til de danske
ferske vande og vådområder (Naturstyrelsen, DMU og GEUS, 2011).
Vandrammedirektivet, der trådte i kraft i 2000, har blandt andet til formål at sikre progressiv
reduktion af forureningen af grundvand og forhindre yderligere forurening heraf (EU, 2000).
Bestræbelserne på at nå direktivets miljømål er beskrevet i Vandplanerne. Planerne skal
blandt andet indeholde
en beskrivelse af vanddistriktet, herunder en vurdering af grundvandets sårbarhed
en oversigt over den menneskelige påvirkning af vandområderne
en vurdering af menneskelige aktiviteters indflydelse på vandmiljøet
en redegørelse for vandmiljøovervågningen og resultaterne af denne
en sammenfatning af de indsatsprogrammer, der skal sikre opfyldelse af miljømålene.
Det forrige NOVANA program løb i perioden 2004-2009, med yderligere et års forlængelse i
2010, som en slags overgangsår. En mindre midtvejsjustering blev gennemført med effekt fra
2007. Denne justering indebar et formaliseret program for overvågning af grundvandets kvanti-
tative tilstand i form at det Nationale Pejleprogram. Et kort over pejlenettet er vist på figur 54 i
kapitel 9.
En lang række love, bekendtgørelser, direktiver o. lign. fra Danmark og EU ligger til grund for
overvågningen og vandforvaltningen. Et relevant udvalg af disse kan findes i litteraturlisten
under dette kapitel. Her henvises også til en række relevante hjemmesider, hvor yderligere op-
lysninger kan findes.
Grundvandsovervågning, GRUMO
Grundvandsovervågningen var oprindeligt udformet med det formål at give et generelt billede
af grundvandets tilstand i en række udvalgte oplande, for dermed at opnår et landsdækkende
repræsentativt overblik. Fokus var dengang, hovedsageligt at følge udviklingen i grundvands-
ressourcens kvalitet og størrelse, for også i fremtiden at kunne sikre Danmarks befolkning
drikkevand af god kvalitet.
I dag er formålet tillige at give ”et sammenhængende og omfattende overblik over grundvand-
tes kemiske tilstand i hvert vandløbsopland” med hovedvægten på at beskrive forureningstil-
standen jf. EU’s Vandrammedirektiv. Bl.a. af den grund er prøvetagningsstrategien ændret si-
den 2004 for at fokusere på de boringer, hvor tidligere målinger viser, der er størst sandsynlig-
hed for at finde en samfundsmæssig påvirkning, herunder forurening med pesticider og deres
nedbrydningsprodukter. Vandrammedirektivets krav til prøvetagningsfrekvens i overvågnings-
16
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
programmerne afhænger af grundvandsforekomsternes tilstandsvurdering (risikoanalysen) og
er forskellig for grundvandsforekomster i god tilstand og grundvandsforekomster med ringe til-
stand. Overvågningsprogrammet har derudover til opgave at tilvejebringe data, som kan bely-
se tilstandsvurderingens pålidelighed (EU, 2000, anneks 5).
Indtag i boringer med lille påvirkning overvåges med en lavere prøvetagningsfrekvens, den
såkaldte ”kontrolovervågning”. Denne finder sted i grundvandsforekomster med god tilstand,
hvor det er godtgjort, at der ikke er mulighed for påvirkninger, som kan medføre en stigende
koncentration af forurenende stoffer og skal – som navnet siger – kontrollere, at den gode til-
stand fortsat er tilstede. Kontrolovervågning skal udføres 1 gang for hver planperiode, dvs. en
gang hvert 6. år. Ændringerne af overvågningsstrategien, og de deraf følgende ændringer i
stationsnettet, medfører, at det i dag kun er muligt at følge den tidsmæssige udvikling over
længere perioder på indtagsniveau, eller i den enkelte programperiode. Overvågningen af den
generelle udvikling og tilstand på landsplan bliver samtidig behæftet med en større usikkerhed.
Grundvandsovervågning, stationsnet for vandkvalitet
Grundvandsovervågningen bestod oprindeligt af 73 grundvandsovervågningsområder som i
årene op til strukturreformen i 2007 blev udbygget til at omfatte ca. 1400 almindelige overvåg-
ningsindtag. Derudover var der fra programmets start 112 ganske korte indtag i en række mul-
tifilterboringer til overvågning af grundvandets hovedbestanddele i Rabis Bæk området. Sidst i
1990’erne oprettedes yderligere 89 meget korte indtag i fem multifilterboringer kaldet ”redox-
boringer”. Endelig blev stationsnettet i 2002-2004 og igen 2007-2009 suppleret med en række
terrænnære indtag, for at forbedre overvågningen af det yngste grundvand.
Et stabilt overvågningsnetværk er forudsætningen for at gennemføre en overvågning, hvor der
etableres tidsserier af høj kvalitet, der beskriver såvel den aktuelle miljøtilstand og som effek-
terne af de samfundsmæssige påvirkninger, herunder indsatsplaner mv. Dette hensyn er tilgo-
deset gennem opretholdelsen af en kerne af faste boringer i programmet. Derudover bliver det
samlede stationsnet løbende justeret af hensyn til skiftende overvågningsbehov, som beskre-
vet nedenfor.
Det samlede stationsnet 1989-2012 er vist på figur 1, opdelt på grundvandsovervågningsom-
råder, landovervågningsområder og enkeltstående boringer.
Siden 2007 har overvågningen fundet sted i 65 overvågningsområder med i alt ca. 1.250 ind-
tag, medregnet 112 i Rabis Bæk området og 89 indtag i redoxboringerne. En række overvåg-
ningsområder har været hvilende siden 2007, men bevares i beredskab. De tidligere overvå-
gede indtag sløjfes ikke, bortset fra de tilfælde hvor boringens fysiske tilstand udgør en risiko
for forurening af grundvandet. Eksempelvis er redoxboringen i Udby hvilende, da der er sket
en forbigående forurening under etableringen.
Kvaliteten af det helt nydannede grundvand under landbrugsarealer overvåges som en del af
grundvandsovervågningen i fem landovervågningsoplande, LOOP, i ca. 100 indtag, som ligger
1�½-6 m u.t., se figur 1. Overvågningen fokuserer på næringsstofferne, nitrat og fosfat, men
omfattede før 2005 også uorganiske sporstoffer og pesticider.
Der har samlet været godt 2000 indtag involveret i overvågningsprogrammets overvågning af
grundvandets kvalitet i GRUMO og LOOP i perioden 1989-2012.
17
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 1.
Stationsnet for Grundvandsovervågningen i Danmark i hele perioden1989-2012. Det
omfatter vandanalyser fra 73 grundvandsovervågningsområder (GRUMO) og 5 landovervågnings-
oplande (LOOP) vist med stednavne. En række af disse GRUMO har ikke været aktive siden 2007.
Endelig er siden 2007der indsamlet vandprøver fra 122 enkeltstående boringer uden for
overvågningsområderne.
Udbygning af stationsnet, vandkvalitet 2011-2015
I 2011-15 udbygges det faste stationsnet med en række enkeltstående boringer med indtag i
grundvandsforekomster i risiko (jf. vandplanerne) og i grundvandsforekomster hvor der tidlige-
re har været ingen eller utilstrækkelig/ikke repræsentativ overvågning. I den forbindelse er der
i første omgang udvalgt relevante indtag fra kortlægningsboringer fra den Nationale Grund-
vandskortlægning. (Se grundvandskortlægningens hjemmeside).
I forlængelse heraf blev 261 indtag, der var aktive indtil 2010 hvilende, dvs. der udtages ikke
prøver fra indtagene i programperioden 2011-15. Der er tale om indtag i dybere grundvandsfo-
rekomster med lille eller ingen påvirkning af nitrat, pesticider eller andre miljøfremmede stoffer.
Samtidig er det også indtag, hvor vandkvaliteten kun langsomt ændres, og over den hidtidige
overvågningsperiode har været stabil for nitrat, klorid, sulfat og pH. Viden om vandkvaliteten i
disse indtag har betydning for at kunne danne et mere repræsentativt billede af grundvandets
samlede kvalitet, og resultaterne herfra kan anvendes til etablering af konceptuelle modeller
18
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
for grundvandets sårbarhed i vandplanerne, selv når der kun udtages prøver hvert 10. år eller
sjældnere.
Figur 2 viser stationsnettet for overvågningen af grundvandets kemiske tilstand i 2012. Nye
permanente enkeltstående overvågningsboringer er fremhævet med grønt, mens nye indtag,
der overvåges i 2012, men ikke indgår fremover er vist med brunt. Der blev udtaget vandprø-
ver fra i alt 903 indtag til grundvandsovervågning, heraf 822 indtag fordelt på 65 GRUMO om-
råder og 81 indtag fra det nye distribuerede stationsnet fra 2011-12, hvoraf 11 dog har vist sig
uegnet til fortsat overvågning. Endvidere er der analyser fra i 91 indtag i LOOP.
Figur 2.
Det anvendte stationsnettet i 2012 for vandanalyser til grundvandsovervågningen.
Overvågning af grundvandets kvalitet, fandt sted dels i indtag fra det gamle stationsnet (blå), og i en
række boringer, der for første gang er inddraget i 2012. De grønne skal fremover indgå permanent i
overvågningsprogrammet, mens de brune er fundet uegnede og udgår.
Figur 3a viser lokaliseringen af boringsindtag, der siden starten af denne programperiode i
2011, er blevet prøvetaget med henblik på inddragelse i stationsnettet. Der har i 2011-12 væ-
ret fokus på at inddrage eksisterende boringer fra grundvandskortlægningen. De kommende
år vil der i højere grad blive etableret helt nye boringer for at dække de resterende overvåg-
ningsbehov i grundvandsforekomsterne.
19
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
I forbindelse med etablering af det nye stationsnet er det imidlertid ikke alle boringer, der for-
søges inddraget, der efterfølgende viser sig egnet til overvågningsformål. Nogle boringer fin-
der ikke den påvirkning som iflg. risikovurderingen i vandplanerne skulle optræde i området.
Andre boringer kan af tekniske grunde vise sig uegnet til videre overvågning, fx ved at have
lav ydelse eller for lange indtag. Figur 3b viser lokaliseringen af samtlige boringer, der har væ-
ret prøvetaget i forbindelse med udbygningen af stationsnettet i 2012. Med grønt er vist de bo-
ringer, der fortsat skal indgå i overvågningen, mens der med rødt er vist boringer, der efterføl-
gende er opgivet.
Figur 3a.
Samtlige overvågningsindtag,
undersøgt i 2011-2012 som led i
udbygningen af et mere distribueret
stationsnet for GRUMO. Indtagene har
ikke alle vist sig egnede til fortsat
prøvetagning og deraf taget af
stationsnettet igen.
Figur 3b.
Overvågningsindtag,
etableret i 2012 som led i udbygningen af
et mere distribueret stationsnet for
GRUMO, hvorfra der er udtaget vand-
prøver. Grønne indtag er egnede til fortsat
overvågning, mens røde indtag er opgivet.
Analyseindsats og grundvandskvalitet
Gennem hele overvågningen har grundvandets kvalitet været overvåget med fokus på 4 stof-
grupper: hovedbestanddele, uorganiske sporstoffer, pesticider og organiske mikroforureninger.
Figur 4 viser hvor stort et datamateriale, der er til rådighed for rapporteringen med udgangs-
punkt i antallet af aktive GRUMO indtag samt antal analyser for nitrat, atrazin og arsen.
De tre udvalgte stoffer har gennem hele programperioden indgået i analysepakkerne for ho-
vedbestanddele, pesticider og sporstoffer, og viser således analyseomfanget for disse stof-
grupper. Det fremgår af figur 4, at mens der har været et fald i omfanget af analyser for nitrat
og dermed hovedbestanddele, har analyseindsatsen over for pesticider og sporstoffer ligget
mere konstant i hele overvågningsperioden. Faldet i antallet af nitratanalyser pr. år er især be-
grundet i, at analysefrekvensen for hovedbestanddele er faldet gennem tiden, mens analyse-
frekvensen for pesticider til sammenligning ikke har varieret så meget. Bemærk, hvorledes der
atter udtages flere prøver for nitrat og atrazin i 2012, som udtryk for at etableringen af det nye
distribuerede stationsnet begynder at tage form.
20
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Omlægningen af stationsnettet, som beskrevet ovenfor, fremgår også af antallet af aktive
GRUMO indtag, idet der er en stigning omkring 2004 og derefter et faldende antal indtag efter
2006. Denne udvikling vendte i 2011, og i løbet af programperioden (2011-2015) vil der etable-
res 2-300 nye indtag i områder med grundvandsforekomster med udækkede overvågningsbe-
hov.
Figur 4.
Analyseindsatsen for grundvandsovervågningen 1988-2012. Antal indtag, hvorfra der
er taget prøver, samt antal analyser for stofgrupperne hovedbestanddele, pesticider og sporstoffer,
ud fra antallet af årlige analyser af et gennemgående stof i stofgrupperne.
Det Nationale Pejleprogram
Det Nationale Pejleprogram gennemføres pr. 1. jan 2013 for i alt 211 indtag, se kapitel 9 og fi-
gur 54. Her overvåges grundvandets potentialeforhold med faste dataloggere, der giver dagli-
ge målinger af grundvandsstanden. Pejleprogrammet bliver i denne programperiode (2011-15)
tilpasset de overvågningsbehov, der er identificeret i Vandplanerne, således at stationsnettet
udbygges med nye indtag i grundvandsforekomster med ringe kvantitativ tilstand. Der har i
2012 dog primært været fokus på udbygning med stationer til overvågning af vandkvalitet, se
figur 3. I 2012 er 71 nye pejlestationer etableret.
Vandværkernes indvindingsboringer
I Miljøministeriets bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg (MiM,
2011) har der siden 1989 været stillet krav om overvågning af kvaliteten af det grundvand,
vandværkerne indvinder. Boringskontrollen (MST, 1990, 1997 og MiM, 2011) som den kaldes,
gennemføres og finansieres af vandværkerne. Hyppigheden af boringskontrolanalyser i aktive
indvindingsboringer afhænger af det pågældende vandværks drikkevandsproduktion med prø-
21
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
vetagninger hhv. hvert 5. år til hvert 3. år. Boringskontrollen udføres over tid for en skiftende
mængde boringer, idet nye indvindingsboringer kommer til, og andre udgår af forskellige årsa-
ger som fx tekniske problemer eller at råvandet indeholder nitrat, pesticider mv. over drikke-
vandskravene. Dermed sikres løbende den bedst mulige drikkevandskvalitet for forbrugerne,
men uden at det er udtryk for en tilsvarende løbende forbedret grundvandskvalitet. I 2005
fandtes ca. 2.600 almene vandforsyninger (DANVA, 2006) med omkring 10.000 tilknyttede bo-
ringer. Heraf bliver data indberettet til JUPITER fra ca. 8.000 boringer. Der har de seneste
mange årtier været en udvikling mod færre vandværker i Danmark, se kapitel 8.
For at beskrive kvaliteten af det vand, der på et givet tidspunkt anvendes til drikkevandsformål,
er det nødvendigt at vide hvilke indvindingsboringer, der til enhver tid er i drift. Der er endnu
ikke i Danmark et samlet overblik over, hvor mange og hvilke vandværker, der er aktive. Der-
for er der ingen oplysninger i JUPITER om hvilke af vandværkernes boringer, der er i drift
hvornår.
De aktive indvindingsboringer identificeres til nærværende rapportering på grundlag af blandt
andet en kode for prøveformål, som laboratorierne angiver for hver analyseret vandprøve, der
indberettes til databasen. Det er derfor af stor betydning, at samtlige disse data er indberettet
rettidigt og korrekt, for at de kan indgå i den årlige rapportering.
Et forbedret overblik over hvilke vandværksboringer, der er aktive, forventes etableret i de
kommende år, som følge af en ny Bekendtgørelse, der kræver indberetning af boringernes
anvendelse, (MiM, 2012).
Kommunerne vedligeholder de administrative oplysninger om vandværkerne i den fællesof-
fentlige database, JUPITER. Det formodes, at boringernes status er ajourført i et rimeligt om-
fang. Når der i denne rapport derfor gives status for vandkvaliteten på aktive vandværker, for-
ventes det, at datamaterialet kun i begrænset omfang inddrager analyser fra vandværker, der
ikke længere er aktive. På samme måde forventes datamaterialet kun i begrænset grad at re-
præsentere oplysninger fra boringer, der er tilknyttet vandværker, hvorfra der ikke indvindes
grundvand til drikkevandsproduktion. Det kan fx være vandværkets overvågningsboringer eller
pejleboringer, hvor der har været et behov for at kende vandkvaliteten.
Andre analyser
Analyser fra boringer, som ikke stammer fra aktive vandværker eller aktive overvågningsbo-
ringer fra NOVANA-programmet, er i rapporteringerne fra overvågningen kategoriseret som
”andre analyser”, og denne kategori vil typisk indeholde data fra undersøgelsesboringer, pej-
leboringer, private boringer og brønde, afværgeboringer, lukkede indvindingsboringer mv. I
takt med at grundvandsanalyser fra regionernes forureningsundersøgelser lægges i JUPITER
kan der forventes flere og flere data herfra i dette datasæt.
Oppumpede vandmængder
Data for indvinding af grundvand og overfladevand er en integreret del af grundvandsovervåg-
ningen. Indberetning af data for oppumpede vandmængder fra vandværker, virksomheder og
landbrugets markvanding mv. er fundamental for vurderingen af grundvandsressourcens bæ-
redygtighed. Risikovurderingerne for grundvandets kvantitative tilstand kan kun gennemføres,
i det omfang man kender de faktiske påvirkninger fra vandindvindingen. Manglende viden kan
bl.a. medføre, at den korrekte årsag til manglende målopfyldelse ikke identificeres, hvorved
der heller ikke kan udarbejdes hensigtsmæssige handleplaner.
22
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Alle indvindere skal indberette oppumpede vandmængder til kommunen, der efterfølgende
indlæser data i JUPITER. Kvaliteten af disse data er afhængig af, at de enkelte boringsejere
indberetter korrekt og rettidigt til kommunen. I de første år efter kommunalreformen var der en
betydelig forringelse af datakvaliteten for oppumpede vandmængder i en del kommuner, se
kap. 8. Dette gælder ikke alene, hvad angår omfanget af markvanding, hvor der i nogle områ-
der er en formodning om, at der ikke er en tilfredsstillende indberetning af den faktiske indvin-
ding, men også for de almene vandforsyninger, hvor uregelmæssig indberetning fra flere
kommuner gør det vanskeligt at vurdere udviklingen i vandforbruget på såvel national som re-
gional og lokal skala. De sidste par år er der indtrådt en gradvis forbedring af datagrundlaget,
herunder også efterindberetning og opretning af tidligere utilstrækkelige data i mange kommu-
ner.
Anden overvågning af grundvandet
Kendte punktkilder som forurenede grunde og lossepladser overvåges i medfør af Jordforure-
ningsloven, og rapporteres årligt af Miljøstyrelsen (MST, 2012a). Denne overvågning knyttes
såvel til oprydninger som kortlægning af jordforureninger. Dertil kommer overvågning af foru-
renende virksomheder som lossepladser mv. Mere information kan fås på Videnscenter for
jordforurening (Hjemmesiden for jordforurening). Data herfra bliver kun i mindre omfang indbe-
rettet til JUPITER i dag, det gælder såvel vandanalyser som boringsoplysninger.
Data, der indsamles som led i overvågning og undersøgelser af kendte større punktkilder, og
som efterfølgende er indlæst i JUPTIER, er så vidt muligt søgt adskilt fra de data, der indgår i
denne rapportering, en del af data indgår dog i datasættet ”Andre Analyser”.
Rapportering
Hvert år siden 1989 har GEUS udarbejdet en landsdækkende rapport over resultaterne fra
grundvandsovervågningen (se grundvandsovervågningens hjemmeside). Siden 2005, der var
det første rapporteringsår for NOVANA programmet, har der været tale om en indikatorbaseret
rapportering, hvor en række indikatorer opdateres hvert år. Dette vil typisk være en række fa-
ste figurer eller tabeller. Med udgangspunkt heri suppleres der med relevante figurer og dis-
kussioner. Nogle emner, som fx grundvandets indhold af fosfor eller sporstoffer, medtages kun
i udvalgte år. Endelig kan forskellige temaer være uddybet enkelte år, enten som et selvstæn-
digt fokuspunkt eller som en grundigere bearbejdning af de faste emner. Denne rapport byg-
ger på data indsamlet til og med 2012. Rapporten udkommer udelukkende elektronisk.
Datagrundlag
Årets rapportering bygger på de data, Naturstyrelsen (indtil udgangen af 2006 amterne) har
indsamlet, samt data fra vandværkernes boringskontrol og kommunernes indberetning af op-
pumpede vandmængder. Indberetningen af vandanalyser fra såvel grundvandsovervågningen
som Boringskontrollen og øvrige undersøgelser, foretages af de udførende analyselaboratorier
direkte til JUPITER databasen (JUPITER hjemmesiden). Efterfølgende godkender kommuner-
ne eller Naturstyrelsen data, før de bliver offentligt tilgængelige og til rådighed for rapporterin-
gen. Det er GEUS’ vurdering, at denne godkendelse i nogle kommuner sjældent indebærer en
egentlig faglig kvalitetskontrol.
Det vurderes, at datagrundlaget for de kemiske analyser i dette års rapportering er stort set
komplet.
23
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Med hensyn til oppumpede vandmængder fra de almene vandforsyninger har otte kommuner
ikke indberettet vandværkernes indvindingsdata for 2012 rettidigt. Samlet set vurderes der på
den baggrund alene at mangle indberetning af omkring 16 mio. m
3
for 2012. Det bemærkes
også, at 5 kommuner fortsat mangler at indberette indvindingsdata for vandværkerne for 2006.
Referencer, indledning
Dansk lovgivning mv.
By og landskabsstyrelsen, 2010: Vejledning om indberetning og godkendelse af vandforsyningsdata. November 2010
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009 af Lov om miljømål m.v. for vandforekomster og internationale naturbeskyttelsesom-
råder (Miljømålsloven)
Miljøministeriet, 2010: LBK nr. 635 af 07/06/2010 om vandforsyning mv. (Vandforsyningsloven)
Miljøministeriet, 2011a: Bekendtgørelse om kvalitetskrav til miljømålinger. Miljøministeriets bekendtgørelse nr. 900, 17. august 2011.
(Analysekvalitetsbekendtgørelsen)
Miljøministeriet 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2012: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljømini-
steriets bekendtgørelse nr. 1277 af 12. december 2012. (Drikkevandsbekendtgørelsen)
Miljøstyrelsen, 1990: Vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3, 1990.
Miljøstyrelsen, 1997: Boringskontrol på vandværker. - Vejledning fra Miljøstyrelsen 2/1997.
Miljøstyrelsen, 2005: Vejledning om vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3, 2005.
Miljøstyrelsen, 2012a: Redegørelse om jordforurening 2010. Redegørelser fra Miljøstyrelsen nr. 1, 2012.
EU direktiver.
Nitratdirektivet: Europaparlamentet og Rådets direktiv 91/676/EOEF
Drikkevandsdirektivet: Europaparlamentets og Rådets direktiv nr. 98/83/EF
Vandrammedirektivet: Europa-Parlamentets og rådets direktiv 2000/60/EF
Grundvandsdirektivet: Europa-Parlamentets og rådets direktiv 2006/118/EF
Analysekvalitetsdirektivet: Europaparlamentet og Rådets direktiv 2009/90/EF
Andre henvisninger:
DANVA 2006: Vandstatistik. Drikkevand og spildevand 2005.
DMU, 2007: NOVANA – det nationale program for overvågning af vandmiljøet og naturen. Programbeskrivelse del 1, 2 og 3. Faglig rap-
port fra Danmarks Miljøundersøgelser nr. 495 og 508
Naturstyrelsen, DMU og GEUS, 2011: Det nationale overvågningsprogram for Vand og Natur. NOVANA 2011-15. Programbeskrivelse
www.naturstyrelsen.dk/NR/rdonlyres/865F26DE-5C14-4439-9943-339A647FAEC4/121155/NOVANA_2del.pdf
(5-11-13)
Qevauviller, P., 2005: Groundwater monitoring in the context of EU legislation: reality and integration needs. J. environmental monito-
ring, 2005, vol 7 pp89-102.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2012: Grundvand. Status og udvikling
1989 – 2011. Teknisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(5-11-13)
Relevante hjemmesider og links
Grundvandskortlægningens hjemmeside:
www.Grundvandskortlaegning.dk
(19.10.2013)
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk
(19.10.2013)
Jordforurening, hjemmeside, www.jordforurening.info (19.10.2013)
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19.10.2013)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.10.13)
NOVANA modellens hjemmeside: www.vandmodel.dk (19.10.2013)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10..2013)
24
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
3 Grundvandets alder
Relevans af datering
Tolkning af udviklingstendenser i vandkvaliteten er vanskelig, for ikke at sige umulig uden
kendskab til grundvandets alder i de enkelte indtag. Grundvandets alder er et udtryk for
grundvandets opholdstid eller strømningstid. Datering af grundvandet i de enkelte overvåg-
ningsindtag er derfor et meget nyttigt redskab, når effekter af ændret landbrugspraksis på ni-
tratudvaskningen skal dokumenteres. Samtidig kan datering af grundvandet bruges til at de-
monstrere, at det er lykkedes at udbygge overvågningen med flere indtag i relativt ungt grund-
vand i de seneste år. (Thorling mfl., 2009, Hansen et al, 2011). Det samme gælder effektmå-
linger på pesticidreguleringen de sidste 15 år, hvilket dog er en vanskeligere opgave, idet pe-
sticiderne i højere grad vekselvirker med sedimenterne, gennem nedbrydning og sorbtion i et
langt mere komplekst mønster end nitrat.
I forbindelse med udbygning af det distribuerede stationsnet, se kapitel 2, er der et fornyet be-
hov for datering af de enkelte indtag. Ligeledes er der behov for en gentagen datering i speci-
elt de iltede indtag, se kapitel 4. De nye dateringer foretages med tritium/helium metoden, da
CFC-metoden ikke længere er anvendelig til datering af ungt grundvand, idet CFC indholdet i
atmosfæren nu falder, som følge af Montreal Protokollen i 1987, om beskyttelse af ozonlaget
gennem reduktion af CFC-udslip. De første 45 prøver til tritium/helium datering blev udtaget i
2012. Resultaterne foreligger ikke i skrivende stund, da metoden har analysetider på ca. �½ år.
Tritiumdatering
Grundvandets alder har altid været en meget vigtig parameter for tolkningen af de data, der
indsamles i forbindelse med grundvandsovervågningen. I overvågningens første år (1990-95)
blev der indsamlet data for tritium:
3
H. Store mængder tritium blev frigivet til atmosfæren i for-
bindelse med brintbombespængninger i 1950’erne og 1960’erne. Dette tritium blev sammen
med naturligt dannet tritium indbygget i nedbørens vandmolekyler, og en grov datering af
grundvandet var mulig.
Det vigtigste resultat af tritiumdateringen af grundvandet i overvågningsområderne var, at
grundvandet i overvågningsindtagene blev opdelt i ungt og gammelt grundvand. Det gamle
grundvand er defineret som alt grundvand dannet før ca. 1950, det unge grundvand som dan-
net efter ca. 1955, hvilket i 1995, hvor disse data var indsamlet, svarede til en alder på ca. 40
år. Dette er en rimelig opdeling set ud fra en geologisk betragtning, da opholdstiden i mange
grundvandsmagasiner kan være flere hundrede år (Hinsby, 2008). Opdelingen er også rimelig
ud fra en vandkvalitetsmæssig synsvinkel, da der siden 1950’erne har været en stor påvirk-
ning af grundvandets kvalitet med nitrat og pesticider fra landbruget, og med miljøfremmede
stoffer og pesticider i byområder.
Denne opdeling i ungt og gammelt grundvand ift. Ca. 1955 er imidlertid ikke særlig hensigts-
mæssig, når effekten af vandmiljøplanerne fra 1980’erne og frem skal vurderes, og sprogbru-
gen omkring ungt grundvand kan da også virke forvirrende på de, der overvejende har fokus
på den del af vandkredsløbet, som finder sted i det ferske overfladevand.
25
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tritium/helium datering
Tritium/helium datering tager udgangspunkt i nedbørens naturlige indhold af tritium og henfal-
det til helium i grundvandet. Ved at måle forholdet mellem de to isotoper
4
He og
3
He samt ind-
holdet af
3
H (tritium), er det muligt at beregne, hvornår nedbøren faldt. Analysen af isotoperne
er tidskrævende og tager op imod �½ år, mens prøvetagningen i modsætning til CFC (se ne-
denfor) er relativ enkel. Der kræves dog boringsindtag med en vis minimumsydelse, før der er
tilstrækkelig god prøvetagningskvalitet. I takt med at CFC metoden ikke længere er anvendelig
til datering af det yngste grundvand, vil grundvandet i overvågningsprogrammet blive dateret
med Tritium/Helium metoden, og de første 45 prøver er udtaget i efteråret 2012.
CFC-datering
CFC-forbindelserne, også kaldet freoner, er kemisk meget stabile, og derfor er indholdet i at-
mosfæren steget markant, siden produktionen af disse stoffer begyndte i 1930’erne. CFC op-
løses i regnvandet således, at nedbørens indhold af CFC hele tiden er i ligevægt med atmo-
sfærens stigende CFC-indhold. CFC-forbindelserne ender i grundvandet via nedbøren, hvor
CFC-indholdet i det nydannede grundvand hvert år er steget siden 1930’erne og indtil ca.
2000, hvor stofferne blev udfaset. I dag er indholdet svagt stigende eller faldende for de for-
skellige freonforbindelser, og CFC metoden er derfor ikke egnet til datering af grundvand dan-
net efter ca. 2000. Da CFC forbindelserne kun i begrænset omfang nedbrydes i grundvandet,
har det CFC-påvirkede grundvand bredt sig langs strømlinjerne i grundvandet, og prøver ud-
taget i dag kan derfor sige noget om, hvornår dette grundvand sidst var i kontakt med atmo-
sfæren, dvs. hvornår faldt nedbøren, der infiltrerede og blev til grundvand (Laier og Thorling,
2005).
CFC-datering i overvågningsboringerne er udført fra 1996 og frem til ca. 2005. De fleste indtag
er blot analyseret for CFC-forbindelser én gang, men for en række indtag er der udført gen-
tagne analyser og produceret egentlige tidsserier, der for de fleste indtag viser, at alderen,
dvs. strømningstiden fra grundvandsspejl til indtag, er konstant i det overvågede grundvand. I
enkelte indtag ses store udsving i alderen, og her er alderen formentlig påvirket af varierende
strømningsforhold, der opstår når grundvandsspejlet varierer mellem tørre og våde perioder
(Laier og Thorling, 2005).
CFC dateringen muliggør opdeling af grundvandet i relevante aldersklasser, og til denne rap-
portering anvendes aldersgrupperne 0 -15 år, 15 – 25 år og 25 – 50 år.
Tilstand og udvikling
Figur 5 viser CFC-årstal for hvert indtag i grundvandsovervågningsprogrammet som funktion
af dybden. Det fremgår af figuren, at der i de øverste 40 m optræder grundvand med meget
forskelligt dannelsestidspunkt og dermed alder, og at der selv i de øverste 20 m ikke er nogen
sammenhæng mellem dybde og alder, når alle indtag sammenlignes fra både iltede, anoxiske
og reducerede zoner. Årsagen hertil er forskelle i grundvandsdannelse, hydrauliske barrierer
og andre hydrologiske forskelle. I udstrømningsområder med opadrettet gradient, kan der
træffes endog meget gammelt grundvand tæt ved terræn. Det skal dog bemærkes at gennem-
snitsalderen falder med dybden, da der er en mindre og mindre andel af ungt vand jo dybere
man kommer.
26
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 5.
Aldersfordelingen i 2012 for grundvandets dannelsesår, udtrykt ved CFC-årstal for
overvågningsindtag som funktion af dybden til indtagstop (m u.t.). Beregnet ud fra målt CFC årstal
korrigeret for forskel mellem prøvetagningsår og 2012.
Detektionsgrænsen for CFC-årstal er 1940, men når der korrigeres for den tid, der er gået si-
den prøven blev udtaget til 2012, vil detektionsgrænsen for dette datasæt ligge omkring 1950,
da der er gået ca. 10 år siden prøverne blev udtaget.
I 2012 er det 25 år siden, vandmiljøplanerne blev iværksat. Figur 6 viser, at omkring 40 % af
de daterede aktive indtag i 2012, har en alder på under 25 år, og dermed indeholder grund-
vand, der i dag direkte kan vise mulige eventuelle effekter af vandmiljøplanerne på grundvan-
dets kvalitet. I kapitel 4 er disse data anvendt til at vurdere effekten af vandmiljøplanerne på
grundvandets indhold af nitrat.
27
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 6.
Aldersfordelingen for grundvandets dannelsesår, udtrykt ved CFC-alderen for de
daterede overvågningsindtag, der var aktive i 2012.
Referencer, datering
Hinsby, K., Purtschert,R., Edmunds,W.M., 2008: Groundwater age and quality. In P. Quevauviller (ed.), Groundwater Science and Poli-
cy - an International Overview. RSC Publishing, The Royal Society of Chemistry, Cambridge. pp. 217-39.
Laier, T. og Thorling, L., 2005: Tidsserier og datering, anvendelse af overvågningsdata. ATV møde 5. okt. 2005; Grundvandsmonitering,
teori, metoder og cases.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L. 2009: Grundvand. Status og udvikling
1989 – 2007. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2007.htm
(5-11-13)
Hansen, B., Thorling, L., Dalgaard, T. & Erlandsen, M., 2011: Trend Reversal of Nitrate in Danish Groundwater – a Reflection of Agricul-
tural Practices and Nitrogen Surpluses since 1950. Environmental Science and Technology, vol. 45 nr. 1 pp 228-234.
28
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
4 Hovedbestanddele
I overvågningsprogrammet for grundvand og i vandværkernes boringskontrol af grundvands-
kvaliteten i indvindingsboringerne analyseres der for en lang række uorganiske stoffer, som
typisk er til stede i koncentrationer, der kan måles i mg/l. Disse kaldes grundvandets hovedbe-
standdele. Tabel 1 viser de parametre, der indgår i overvågningen af grundvandet i NOVANA-
programmet for GRUMO-boringer (herunder redoxboringerne), LOOP samt vandværkernes
boringskontrol.
Grundvandets
hovedbestanddele
GRUMO
LOOP
Redox-
boringer
Borings-
kontrol
Aggressiv kuldioxid
-
-
-
X
Ammonium
X
X
-
X
Calcium
X
*
-
X
Fluorid
-
-
-
X
Hydrogenkarbonat
X
*
-
X
Jern
X
*
*
X
Kalium
X
*
*
X
Klorid
X
X
*
X
Magnesium
X
*
-
X
Mangan
X
*
*
X
Natrium
X
*
-
X
Nitrat
X
X
*
X
Nitrit
X
X
*
X
NVOC
X
*
-
X
orthofosfat (PO4-P)
X
X
-
-
Sulfat
X
X
*
X
Total fosfor
X
X
-
X
a)
Feltmålinger:
X
X
pH
X
X
*
X
eh (redoxpotentiale)
X
X
*
-
Ledningsevne
X
X
*
X
Ilt
X
X
*
X
Temperatur
X
X
*
X
a) Feltmålinger i LOOP udføres i den udstrækning det er praktisk muligt.
* Udtages kun hvert 3. år
- Parameteren analyseres ikke i det pågældende program
Tabel 1.
Analyseprogrammer for NOVANA overvågningsprogrammer for grundvand, samt
vandværkernes boringskontrol.
Overvågning af hovedbestanddele i GRUMO og LOOP omfatter i nuværende programperiode
(2011-2015) følgende stoffer: nitrat, nitrit, ammonium, calcium, magnesium, natrium, kalium,
hydrogenkarbonat, klorid, sulfat, jern, mangan, NVOC, total fosfor og orthofosfat-P. I den forri-
ge programperiode (2007-2010) blev der tillige analyseret for aggressiv kuldioxid, mens ortho-
fosfat-P er en ny parameter, der ikke tidligere har indgået i overvågningsprogrammet. I LOOP
analyseres for de samme stoffer samt for totalt kvælstof, og analyseprogrammet er uændret i
ft. tidligere programperioder. Overvågning af redoxboringerne sker ikke længere hvert år. Da
de blev prøvetaget i 2012, rapporteres de i år.
29
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
I vandværkernes indvindingsboringer analyses hovedbestanddele med en analysepakke kal-
det ”Boringskontrol” (MiM, 2011). Analyseprogrammet for gruppen ”andre boringer” varierer
afhængigt af formålet med boringen og vandprøven, se kapitel 2.
Ved udtagning af grundvandsprøver i overvågningen udføres der online feltmålinger for pH,
ledningsevne, redoxpotentiale, ilt og temperatur, med det formål at sikre en god analysekvali-
tet og en repræsentativ grundvandsprøve. Disse analyser udføres for alle GRUMO-prøver og
for LOOP-prøver i det omfang, det er teknisk er muligt.
Analysefrekvensen i GRUMO varierer mellem de forskellige typer af boringer og koncentrati-
onsniveauet af nitrat, fra en gang i programperioden til én gang årligt. I LOOP analyseres der
mere intensivt med op til 6 prøvetagninger om året. Analysehyppigheden af boringskontrollen i
indvindingsboringerne afhænger af indvindingsmængden på vandværket og varierer mellem
hvert 3. år (≥ 1,5 mio. m
3
pr. år) og hvert 5. år (3.000 - 35.000 m
3
pr. år) (MiM, 2011). Analyse-
frekvensen for gruppen ”andre boringer” afhænger af formålet med den enkelte boring.
I dette kapitel om grundvandets hovedbestanddele ligger fokus på analyse af udbredelsen og
udviklingen i nitratindholdet i grundvandet. Dette skyldes det overordnede formål, som er at
vurdere, i hvilket omfang indsatsen for at nedbringe udvaskningen af kvælstof fra landbruget
har en målbar effekt på nitratkoncentrationerne i grundvandet. Derudover rapporteres der om
tilstand og udvikling for fosfor. I år rapporteres for anden gang data for orthofosfat.
Vurderingen af grundvandets tilstand med hensyn til nitrat og fosfor kræver også viden om
grundvandets øvrige hovedbestanddele som: ilt, nitrit, mangan, jern og sulfat, der kan give in-
formation om de processer, der finder sted i grundvandet. Disse parametre er inddraget efter
behov i databehandlingen.
Nitrat i grundvand
Relevans af nitrat
Grundvandets nitratindhold stammer langt overvejende fra kvælstofudvaskning fra landbrugs-
arealer. I grundvandsmagasinerne findes nitrat typisk i de øvre dele, og den største dybde-
mæssige udbredelse af nitrat kaldes nitratfronten. Der sker en naturlig nitratfjernelse over ni-
tratfronten, idet nitrat bliver reduceret til frit kvælstof (N
2
) eller lattergas (N
2
O) af nitratreduce-
rende faste stoffer som fx pyrit, organisk stof eller Fe(II), der er indlejret i sedimenterne. Dette
sker i den anoxiske, nitratreducerende zone. Nitrat i grundvand kan ved udstrømning til over-
fladevandsforekomster bidrage til eutrofiering af vandmiljøet også ved koncentrationer under
50 mg/l. Grundvandets nitratpåvirkning af vandmiljøet afhænger af de lokale geokemiske og
hydrogeologiske forhold samt nitratudvaskningen fra landbruget. I Danmark beskyttes drikke-
vandsressourcerne i forbindelse indsatsplaner i de særlige drikkevandsområder. Udpegning af
områder med særligt beskyttelsesbehov finder sted i forbindelse med den Nationale Grund-
vandskortlægning, hvor omkring 15 % af det danske areal er udpeget som nitratfølsomme ind-
vindingsområder (se Grundvandskortlægningens hjemmeside).
Nitrat i drikkevandet er uønsket, da det kan være sundhedsskadeligt på grund af omsætning til
nitrit. Nitrat kan også reagere i kroppen med aminosyrer og danne kræftfremkaldende nitro-
saminer.
30
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Målsætning for nitrat
Indholdet af nitrat i drikkevand må ikke overstige 50 mg/l (MiM, 2011). Kvalitetskravet for
grundvand er ifølge Grundvandsdirektivet ligeledes 50 mg/l (EU, 2006). I de danske vandpla-
ner (se Vandplanernes hjemmeside) bruges Grundvandsdirektivets kvalitetskrav på 50 mg ni-
trat/l som grundvandets tærskelværdi. I følge Grundvandsdirektivet er det muligt at fastsætte
en tærskelværdi for nitrat på mindre end 50 mg/l, hvis et overfladevandsområde eller grund-
vandsafhængigt terrestrisk økosystem vurderes at være i risiko for ikke at kunne opnå de fast-
satte miljømål som følge af påvirkning med nitrat fra grundvandet (EU, 2006). Ifølge vandpla-
nerne er der ikke vidensgrundlag for at gøre dette i Danmark.
Datagrundlag
Beskrivelsen af udviklingen i grundvandets nitratindhold bygger på data for perioden 1990-
2012 fra alle analyserede indtag fra GRUMO, LOOP, boringskontrollen fra vandforsyningsbo-
ringer og fra gruppen ”andre boringer”, som er en restgruppe af bl.a. forskellige typer af under-
søgelsesboringer og lukkede vandværksboringer. Der indgår et varierende antal indtag i de år-
lige rapporteringer, hvilket skyldes, at ikke alle indtag er analyseret kontinuert siden 1990, fx er
overvågningsprogrammets stationsnet og prøvetagningsfrekvenser flere gange justeret, se
kapitel 2, og vandværkernes indvindingsboringer udskiftes løbende.
Tabel 2 viser antallet af nitratanalyser i GRUMO, LOOP, vandværkernes boringskontrol og
”andre boringer”. Det fremgår, at antallet af nitratanalyser i 2012 ligger højere i GRUMO og
LOOP end i de to forgående år. Dette skyldes, at redoxboringerne er prøvetaget i 2010 og
2012, samt at prøvetagningen specielt i LOOP 6 er optimeret. Antal analyser for nitrat i ”Bo-
ringskontrol” og ”Andre boringer” ligger derimod lavere i 2012 end i 2010 og 2011.
Periode
2010
2011
2012
1990-2012
GRUMO
959
744
1087
42.840
LOOP
413
434
514
16.630
Boringskontrol
1686
1804
1591
33.833
”Andre
boringer”
1034
1142
849
40.979
I alt
4092
4124
4041
134.282
Tabel 2.
Antal nitratanalyser i grundvandsovervågning (GRUMO), Landovervågning (LOOP),
vandværkernes boringskontrol i indvindingsboringer og fra ”andre boringer”. (Se også figur 4).
Fordeling af nitratindholdet i grundvandsovervågningen og i vandforsyningen
Figur 7 viser en oversigt over fordelingen af det gennemsnitlige nitratindhold pr. indtag i perio-
den 1990-2012 (A) og for 2012 (B) i grundvandsovervågningen og i vandværkernes indvin-
dingsboringer. Samtlige indtag i grundvandsovervågningen er anvendt i figur 7A, også de der
ikke længere er aktive. Det fremgår, at ca. 17-19 % af indtagene i grundvandsovervågningen
har et gennemsnitligt nitratindhold over 50 mg/l, mens det for vandforsyningsboringerne blot er
knap 1 %, både når data fra hele perioden og kun 2012 betragtes. Grundvandet betragtes som
nitratholdigt, når nitratindholdet er > 1 mg/l.
31
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 7.
Fordelingen af det gennemsnitlige nitratindhold for samtlige indtag fra grundvands-
overvågningen og i boringskontrollen i vandværkernes indvindingsboringer. Der er anvendt
gennemsnitsværdier for nitrat pr. indtag for perioden 1990-2012 (A) og 2012 (B).
Den løbende justering af grundvandsovervågningen gennem overvågningsperioden med mere
og mere fokus på ungt grundvand er årsag til, at der i denne programperiode 2011-15 monite-
res på flere nitratholdige indtag (ca. 62 % i 2012) end i gennemsnit for hele overvågningsperi-
oden (ca. 49 % i 1990-2012). Andelen af indvindingsboringer med nitratholdigt grundvand er
steget en smule fra 2011 til 2012, fra ca. 17 % til 21 %, angivet som det gennemsnitlige nitrat-
indhold i hver boring.
Dybdemæssig fordeling af nitratindhold i alle typer boringer
Figur 8 viser den dybdemæssige fordeling af det gennemsnitlige nitratindhold, hvor der samti-
dig er kendskab til indtagsdybden, for perioden 1990-2012 (A) og for 2012 (B). Fordelingen af
nitratkoncentrationerne er opdelt i fire grupper (≤1, 1-25, 25-50 og >50 mg/l).
Der ses et gradvis fald med dybden i andelen af indtag med et nitratindhold over 25 mg/l.
Grundvand med et indhold af nitrat over 25 mg/l findes hovedsageligt i de øverste 50 m af
jordlagene. Den største hyppighed af høje nitratindhold findes, tættest på kilden, i de øverste
10 m af jordlagene, hvor nitratindholdet er større end 1 mg/l i 68 % og over 50 mg/l i 19 % af
indtagene, når hele perioden betragtes (Figur 8A). Figuren viser også, at der lokalt optræder
nitrat i mere end 100 m u.t., ligesom der optræder nitratfrit grundvand i de øverste 10 m.
32
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Antal indtag
Antal indtag
Figur 8.
Dybdemæssig fordeling til top af indtag i m u.t. af det gennemsnitlige nitratindhold i
A: 18.391 indtag analyseret i perioden 1990-2012 og B: 3023 indtag analyseret i 2012, for
GRUMO, LOOP, boringskontrollen i vandværkernes indvindingsboringer og i ’Andre boringer’.
Antal indtag i hvert dybdeinterval er anført i tabellen under figurerne.
33
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Andelen af indtag med nitrat over 50 mg/l er højere i de øverste 0-10 m u.t. når data fra hele
overvågningsperioden (figur 8A) sammenlignet med data fra 2012 (figur 8B). Derimod er den
samlede andel af nitratpåvirkede indtag nogenlunde den samme. Der er imidlertid også tale
om et langt mindre antal indtag i det enkelte år, hvorfor variationer fra det samlede billede er
forventelige.
Nitrat i forskellige redoxzoner
Nitratindholdet i grundvandet er påvirket af en række faktorer, hvoraf de vigtigste for danske
forhold er
kvælstofudvaskningen fra arealanvendelsen (hovedsagelig ved dyrkning)
nedbørsoverskuddet (nedbør minus fordampning)
nitratomsætningen i grundvandsmagasinet (redoxforholdene)
hydrogeologiske forhold (strømningsforhold).
Nitratindholdet i grundvandet skal altid vurderes i forhold til redoxforholdene, som styrer om-
sætningen af nitrat i grundvandet. Der er tradition for, at grundvandet inddeles i 4 redoxzoner,
der normalt optræder i tiltagende dybde fra jordoverfladen, se tabel 3 (Hansen m.fl. 2009 &
MST, 2000). Afhængig af datakvaliteten kan en række andre redoxfølsomme parametre un-
derstøtte afgrænsningen af vandtyperne, især jern, mangan, ammonium, metan og sulfid. Der
er derfor igennem denne rapport brugt forskellige støtteparametre til at udsortere analyserne
på de fire vandtyper afhængig af hvilke datasæt, der er anvendt.
Iltzonen er specielt karakteriseret ved, at den, ud over ilt, indeholder nitrat i koncentrationer,
der svarer til udvaskningen fra rodzonen. Dybere nede i grundvandet findes den anoxiske ni-
tratreducerende zone. I denne zone er nitrat under omsætning, og nitratkoncentrationerne er
derfor lavere end den oprindelige udvaskning fra rodzonen. Det dybeste reducerede grund-
vand opdeles i den svagt og stærkt reducerede zone, hvor både ilt og nitrat er omsat, og
grundvandskvaliteten i stadigt større grad er påvirket af lokale geokemiske og hydrogeologiske
forhold.
Beskrivelse af
grundvandet
Iltholdigt/iltet
Anoxisk nitrathol-
dig
Svagt reduceret
Stærkt reduceret
Vandtype
A
B
C
D
Zone i magasinet
Iltzone
Anoxisk
nitratreducerende zone
Jern/Sulfat
reducerende zone
Metan zone
Kemiske karaktertræk i
grundvandet
O2 >1mg/l
NO3 >1 mg/l og O2 ≤1 mg/l
NO3 ≤1 mg/l, O2 ≤1 mg/l
og SO4 >20 mg/l
NO3 ≤1 mg/l, O2 ≤1 mg/l
og SO4 ≤20 mg/l
Tabel 3.
Vandtyper opdelt efter redoxforholdene i grundvandet (Hansen m.fl., 2009).
Nitratindhold – grundvandsovervågning: grundvandets iltzone
Datagrundlag
Til vurdering af udviklingen i nitratindholdet i det iltede grundvand er der anvendt data fra alle
indtag i grundvandsovervågningen fra perioden 1990-2012 med et ilt- og nitratindhold > 1 mg/l.
34
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Der er i alt 9.739 nitratanalyser (gennemsnitværdier pr. indtag pr. år) fra iltet grundvand fra
1990-2012 med et nitratindhold >1 mg/l. Der er prøvetaget et større antal indtag (475) i iltet
grundvand i 2012, end i de forgående 2 år (2011: 411 og 2011:347), jf. kapitel 2 om udbygning
af stationsnettet.
Tilstand, udvikling og årsag
Figur 9 viser fordelingen af alle nitratanalyser fra det iltede grundvand i grundvandsovervåg-
ningen fra perioden 1990-2012 fordelt på 3 klasser med nitrat (1-25, 25-50 og >50 mg/l).
Figur 9.
Den procentvise fordeling af alle nitratanalyser (gennemsnit pr. indtag pr. år) fra iltet
grundvand (med ilt >1 mg/l og nitrat >1 mg/l) fra perioden 1990-2012 i grundvandsovervågningen
fordelt på 3 klasser (1-25, 25-50 og >50 mg/l nitrat). Antal analyser fra hvert år og klasse er anført i
tabellen under figuren.
Der er en tydelig tendens til, at andelen af indtag fra det iltede grundvand fra grundvandsover-
vågningen med koncentrationer over 50 mg/l er aftagende, sådan at omkring 30-40 % af ind-
tagene i de seneste år har et indhold over 50 mg/l, mod 50-60 % frem til 2001.
Figur 10 viser udviklingen i det iltede grundvands nitratindhold, beskrevet ud fra alle analyser
udført i perioden fra 1990 til 2012 som boksdiagrammer. Det iltede grundvands nitratindhold
udviser alle år en stor spredning. Medianværdien for perioden 1990–2012 stiger jævnt frem til
den højeste værdi i 1998 på ca. 54 mg/l nitrat, hvorpå den falder til et niveau på omkring 34-40
mg/l nitrat i 2005-2012. Gennemsnitsværdierne for nitrat falder fra ca. 60 mg/l i 1998 til ca. 41
mg/l i 2012. Nitratindholdet i det iltede grundvand i 2012 ligger for 25 % af indtagene over ca.
59 mg/l nitrat. Det højest målte nitratindhold i iltet grundvand varierer meget fra år til år i perio-
den 1990-2012. Den højeste målte værdi er på over 500 mg/l nitrat målt i 1993. Medianværdi-
erne er generelt kun en smule mindre end gennemsnitsværdierne, hvilket skyldes, at der er
fundet få meget høje koncentrationer af nitrat i iltet grundvand.
35
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 10.
Udviklingen i iltet (ilt >1 mg/l) grundvands nitratindhold, GRUMO 1990 - 2012.
Nitratindhold i grundvand under landbrugsarealer – landovervågning
Datagrundlag
I landovervågningsområderne (LOOP) overvåges det allerøverste terrænnære grundvand un-
der landbrugsarealer. Der udføres ca. 6 analyser pr. år i hvert af de ca. 20 aktive indtag i de 5
LOOP områder. Antallet af analyser i 2012 ligger på 514 analyser, hvilket er tilfredsstillende
(se tabel 2), da nogle indtag ikke kan prøvetages hele året.
Tilstand, udvikling og årsager
Figur 11 viser årsnedbøren og det årlige gennemsnitlige nitratindhold i det øvre grundvand
(1,5-6 m u.t) på sand- og lerområder i LOOP for perioden 1990-2012. Nedbøren er beregnet
som et gennemsnit af DMI’s 10x10 km nedbørsdata for de områder, hvori de enkelte LOOP
ligger.
36
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tre LOOP områder er placeret i lerområder:
LOOP 1, Højvads Rende Lolland
LOOP 3, Horndrup Bæk Østjylland
LOOP 4, Lille Bæk Fyn.
To LOOP områder er placeret i sandområder:
LOOP 2, Odderbæk Nordjylland
LOOP 6, Bolbro Bæk Sønderjylland.
Under iltede forhold opfører nitrat opfører sig under rodzonen som et kemisk inert (ikke reak-
tivt) stof. Derfor er iltholdigt grundvand (vandtype A) særdeles velegnet til overvågning af ni-
tratudvaskningen fra landbruget. Iltfrit grundvand med vandtypen B vil have et nitratindhold,
som er lavere end nitratudvaskningen fra rodzonen på grund af omsætningen af nitrat. De re-
ducerede grundvandstyper C og D er derimod nitratfrie, se tabel 3.
Egnetheden af grundvandsboringerne i LOOP til overvågning af nitratudvaskningen fra areal-
anvendelsen afhænger dermed af redoxforholdene i grundvandsmagasinerne. Dette forhold er
undersøgt nærmere i rapporten ”Faglig vurdering af grundvandsboringer og pejleboringer i
Landovervågningen (LOOP) 2010” (Hansen m.fl., 2010). I rapporten blev det konkluderet, at
der var brug for en optimering af feltarbejdet i LOOP særligt i forhold til gennemførsel af iltmå-
linger, så grundvandet kan redoxkarakteriseres, og vandtypen bestemmes. Gennemgangen af
data ved dette års rapportering viser, at der nu er udført iltmålinger i felten i alle LOOP områ-
derne. Dog ligger detektionsgrænsen på målingerne højere end målinger i almindelige grund-
vandsboringer. Det skyldes, at der ved prøvetagningen normalt er utilstrækkeligt vand til at
måle ilt i en flowcelle, jf. Teknisk Anvisning (Thorling, 2012b). Det vurderes dog, at iltmålinger
ved prøvetagningen i felten i LOOP er meget vigtige at udføre i forhold til tolkning af fundene
af nitrat. Resultaterne viser, at der i LOOP overvåges grundvand af vandtype A i 14 til 85 % af
indtagene på lerjord (LOOP 1: 14 %, LOOP 3: 85 % og LOOP 4: 45 %) og i ca. 65 % af indta-
gene på sandjord (LOOP 2: 63 % og LOOP 6: 65 %).
Figur 11 viser, at der er stor spredning i de målte nitratkoncentrationer i både sand- og lerom-
råderne. Generelt er der et højere nitratindhold i grundvandet i sandområderne end i lerområ-
derne. Gennemsnitsværdierne for nitratindholdet i det øvre grundvand i sand- og lerjordsop-
landene ligger lidt højere end medianværdierne, men har ellers et nogenlunde synkront forløb.
For perioden 1990-2012 er der i sandområderne et fald (fra ca. 100 til ca. 45 mg/l) i det øver-
ste grundvands gennemsnitlige nitratindhold, når der alene ses på indtag med >1 mg/l nitrat.
Faldet er størst frem til 2000, hvorpå ændringerne bliver små. Den højeste målte enkeltværdi i
perioden er på 740 mg/l nitrat fra 1996.
For lerområderne ligger det gennemsnitlige nitratindhold for hele perioden 1990-2012 omkring
30-50 mg/l, og der er ikke et tilsvarende tydeligt fald i koncentrationsniveauet som i sandom-
råderne, i indtag med >1 mg/l nitrat. Den højeste enkeltværdi i perioden er på 575 mg/l nitrat
fra 1992. Gennemgangen af boringerne i Hansen m.fl. (2010) viste, at ca. 21 % af monite-
ringsboringerne i lerområderne efter reparationer i 2001, har skiftet fra nitratholdige, vandtype
A/B, til reducerede, vandtype C/D, idet tidligere forurening ved lækage og nedsivning langs in-
stallationer er ophørt. Eksklusion af disse data fra datasættet har ingen signifikant betydning
for udviklingen i det gennemsnitlige nitratindhold for lerjordsoplandene i LOOP vist i figur 11.
37
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 11.
Nitratindholdet i det øvre grundvand i sand- og lerområderne i LOOP (1990-2012),
sammenholdt med årsnedbøren (grønne kurve). Kun nitratanalyser >1 mg/l og indtag <6 m u.t er
medtaget.
38
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Den årlige gennemsnitlige nitratkoncentration på sand- og lerjordsoplandene, som er vist i fi-
gur 11 (indtag <6 m u.t. og nitrat >1 mg/l), vurderes at ligge lavere end niveauet for nitratud-
vaskningen i områderne, da de årlige værdier repræsenterer et gennemsnit af nitratkoncentra-
tionen i både iltet og anoxisk nitratholdigt grundvand (vandtype A og B).
Nitrat, vandværkernes kontrol af indvindingsboringer
Datagrundlag
Grundvandet i vandværkernes indvindingsboringer analyseres ikke hvert år, men i en turnus
på 3 - 5 år afhængig af indvindingsmængderne. Det er således ikke det samme sæt af borin-
ger, der indgår år for år. Analyserne udføres med det formål at beskrive indholdet af nitrat i det
grundvand, der indvindes til drikkevandsformål.
Figur 12.
Den procentvise fordeling af nitratanalyser (gennemsnit pr. indtag pr. år) fra
indvindingsboringer (Boringskontrollen) fra perioden 1990-2012 opdelt på 4 klasser (≤1, 1-25, 25-
50 og >50 mg/l nitrat). Antal analyser fra hvert år og klasse er anført i tabellen under figuren.
Tilstand, udvikling og årsager
Figur 12 viser, at hovedparten (ca. 80 %) af analyserne fra vandværkernes boringskontrol er
nitratfrie (nitrat ≤1 mg/l). Det vil sige, at der hovedsagelig indvindes grundvand til drikkevands-
formål fra det reducerede, nitratfrie grundvand, vandtype C og D. Der ses en tendens til, at
andelen af analyser fra nitratholdigt grundvand er faldet igennem måleperioden fra 25-35 % i
begyndelsen af 1990’erne til omkring 20 % i 2003-2012. Dette skyldes sandsynligvis, at nitrat-
holdige indvindingsboringer sløjfes, og der ved nyetablering satses på nitratfrie indvindingsbo-
ringer.
39
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Regional fordeling
Figur 13 viser den geografiske fordeling i Danmark af nitratindholdet i vandværkernes indvin-
dingsboringer gennem de seneste 5 år (2008-2012). På figuren er kun vist data fra aktive
vandværker. Drikkevandskravet blev i perioden overskredet i kortere eller længere tid i i alt 55
boringer. Den højst målte værdi i perioden var 120 mg/l. Der kan muligvis være enkelte data
fra vandværker/boringer, som er sat ud af drift inden for de seneste 5 år, men som vandvær-
kerne stadigt overvåger.
Figur 13.
Nitratindholdet i grundvandet i vandforsyningsboringer (gennemsnit per indtag)
opdelt på 4 koncentrationsklasser. Data er fra perioden 2008-2012, fra aktive vandværker, hvorfra
der dog kan foreligge data fra indvindingsboringer, som ikke anvendes til drikkevandsforsyning.
Grundvandet i indvindingsboringerne analyseres i en turnus på 3 til 5 år med boringskontrollen.
40
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Vandmiljøhandlingsplanernes effekt på grundvandets nitratindhold
Eventuelle effekter af vandmiljøplanerne vil kunne erkendes i det iltede grundvand (vandtype
A), hvor nitrat ikke omsættes ved nitratreducerende processer. Datering af grundvandet giver
mulighed for at sammenligne udviklingen i nitratkoncentrationer i iltet grundvand med udviklin-
gen i kvælstofpåvirkningen fra landbruget.
Statistiske trendanalyser
På basis af data fra grundvandsovervågningen er der gennemført analyser af udviklingen i ni-
tratindholdet i grundvandet. I rapporteringen for perioden 1989-2008 (Thorling m.fl., 2010a) var
der fokus på udviklingen i nitratindholdet i iltet grundvand på indtagsniveau. En yderligere da-
tabearbejdning er publiceret i Hansen m.fl.,( 2011) og Hansen m.fl., (2012). En statistisk data-
analyse af ca. 20 års overvågningsdata fra hele landet viste, at nitratindholdet og tilførslen af
nitrat til iltet grundvand generelt har været faldende siden ca. 1980. Den generelle tendens
med et faldende nitratindhold i iltet grundvand stemmer overens med den overordnede ten-
dens for udviklingen i kvælstofoverskuddet i dansk landbrug.
De publicerede resultater fra 152 indtag med iltet, CFC dateret grundvand, viste også, at det
yngste iltede grundvand (<15 år) har flere overvågningsindtag med et signifikant faldende ni-
tratindhold (44 %) end det ældste (25-50 år) iltede grundvand (9 %). Dog findes der stadig ind-
tag, hvor nitratindholdet er stigende, men hvor kun ca. 18 % af det yngste iltede grundvand har
et signifikant stigende nitratindhold, har 64 % af det ældste, iltede grundvand et signifikant sti-
gende nitratindhold (se figur 14).
Figur 14.
Andel af statistisk signifikante (95 % konfidens) stigende og faldende nitrattrends i
grundvandet, inddelt i 3 aldersgrupper (modificeret efter Hansen m.fl., 2011).
41
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Det er relevant at gentage de statistiske trendanalyser med passende mellemrum fx hvert 3 –
5 år i forhold til at kunne spore ændringer i udviklingstendenserne på nationalt plan i iltet
grundvand. En ny datering af det iltede grundvand er under udførsel i denne programperiode
(2011-2015) ved både gamle og nye overvågningspunkter. Nye nitrat trendanalyser vil blive
gennemført, når nye dateringsresultater foreligger.
Nitrattrends i forhold til drikkevandskravet
I dette års rapportering er det, ligesom sidste år, valgt at undersøge udviklingen i nitratkoncen-
trationen i forhold til drikkevandskravet på 50 mg/l for de 152 indtag, hvor der er foretaget indi-
viduelle nitrat trendanalyser (Hansen m.fl., 2011 og Hansen m.fl., 2012). Figur 15 viser, hvor i
landet der ved seneste analyse er fundet mere end 50 mg/l nitrat i iltet grundvand. I ca. 73 %
af de 152 indtag er seneste nitrat analyse fra 2012, mens seneste analyse for resten af data er
foretaget 2002-2011.
Figur 15 viser, at drikkevandskravet på 50 mg/l nitrat hovedsagelig overskrides i det vestlige
og nordvestlige Jylland. Samtidig ses det, at der er flest overskridelser af drikkevandskravet,
hvor der er stigende nitrattrends. I alt er der overskridelser af drikkevandskravet på 50 mg/l ni-
trat ved seneste analyse i ca. 40 % af de 152 indtag, hvor der er foretaget trendanalyser, hvil-
ket er ca. 4 % højere end ved statusrapporteringen i 2012. Flest overskridelser af drikke-
vandskravet ses i indtagene med stigende nitrattrends (46 %) og der er omtrent lige mange
overskridelser af kravene i alle 3 aldersgrupper (38-42 %). I det yngste grundvand findes over-
skridelser af drikkevandskravet langt overvejende i indtagene med stigende nitrattrends.
42
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 15.
Geografisk fordeling og gruppering af 152 indtag i iltet dateret grundvand, hvor der er
udført statistiske nitrattrend analyser: A: Signifikante nitrattrends i yngst grundvand, B: Signi-
fikante nitratrends i medium alder grundvand, C: Signifikante nitrattrends i ældst grundvand og D:
ikke signifikante nitrattrends (modificeret efter Hansen m.fl., 2012).
Figuren fortsætter næste side.
43
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 15.
Geografisk fordeling og gruppering af statistiske nitrattrend analyser i 152 indtag i
iltet dateret grundvand: A: Signifikante nitrattrends i yngst grundvand, B Signifikante nitratrends i
medium grundvand, C: Signifikante nitrattrends i ældst grundvand og D: ikke signifikante
nitrattrends (modificeret efter Hansen m.fl., 2012). Figurens
første to dele se forrige side.
44
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tidsmæssige variationer i redoxzonernes dybde og tykkelse
Målsætning
Formålet med denne del af overvågningen er at forbedre beskrivelsen og forståelsen af varia-
tioner over tid af redoxzonernes vertikale udbredelse, og dermed af især nitrats udbredelse i
grundvandsmagasinerne.
Relevans
Ændringer i indtrængningsdybden for nitrat og ilt har stor betydning for miljøtilstanden i tilknyt-
tede overfladevandssystemer, idet jo større mægtighed de nitratholdige zoner har, desto stør-
re risiko er der for, at de tilknyttede overfladevandssystemer modtager grundvand med et højt
nitratindhold. Samtidig har det en væsentlig betydning for, hvor stor en del af drikkevandsres-
sourcen, der er påvirket af nitrat.
Den nitratreducerende zones evne til at reducere nitrat afhænger af de geologiske lags sam-
mensætning. Hvis den nitratreducerende zone (hvor vandtype B optræder) har en stor mæg-
tighed, er det en indikation på, at nitratreduktionsprocesserne er langsomme i det pågældende
magasin. Magasinernes reduktionskapacitet, og ikke mindst omsætningshastigheden af nitrat,
er af stor betydning for drikkevandsforsyningen. I områder med lav reaktionshastighed og/eller
lav reduktionskapacitet, er der stor risiko for nitratgennembrud eller stigende nitratindhold i
vandforsyningsboringer.
En bedre forståelse af de tidsmæssige variationer i redoxzonernes rumlige udbredelse, kan
understøtte fortolkningen af de tidsserier for især nitrat, sulfat og andre redoxfølsomme para-
metre, der indsamles i overvågningsprogrammet, og dermed understøtte overvågningens pri-
mære formål, nemlig at vurdere effekterne af de nationale miljøtiltag i forhold til de opstillede
målsætninger.
Datagrundlag
Fra en række multifilterboringer, de såkaldte redoxboringer, er der i perioden 1999-2012 ind-
samlet analysedata for ”redoxpakken” (nitrat, nitrit, klorid, sulfat, kalium, jern, mangan, ilt, pH,
ledningsevne og redoxpotentiale). Boringerne pejles i flere dybder. På figurerne er de geologi-
ske lagserier vist sammen med overvågningsdata fra alle indtag i boringerne. I programperio-
den 2011-15 analyseres boringerne ikke hvert år. Til gengæld er der analyser for sporstoffer,
hvor data fra 2012 er behandlet i kapitel 5.
Databehandling:
Følgende grænser for zonerne er benyttet i figurerne:
Iltholdigt grundvand: O
2
>1 mg/l og Fe ≤0,1 mg/l og Mn ≤0,1 mg/l (vandtype A)
Anoxisk nitratreducerende zone: NO
3
>1 mg/l og O
2
≤1 mg/l, (vandtype B)
Reduceret grundvand: NO
3
≤1 mg/l, O
2
≤1 mg/l og SO
4
>20 mg/l, (vandtype C)
Stærkt reduceret grundvand: NO
3
≤1 mg/l, O
2
≤1 mg/l og SO
4
≤20 mg/l. (vandtype D)
For prøver, hvor fx iltanalyser mangler, er der foretaget en manuel fortolkning af redoxforhol-
dene ud fra prøvens samlede kemiske sammensætning med særlig vægt på indhold af nitrit,
mangan, jern, sulfat og nitrat. (Hansen B., m.fl., 2009 & MST, 2000). Se også tabel 3.
45
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tilstand, udvikling og årsager, Albæk ved Sæby - DGU nr. 18.310
Figur 16 viser, at der er nitratholdigt grundvand i hele det overvågede interval fra 34 m u.t. til
41 m u.t. i redoxboringen ved Albæk. Herunder findes et lille lerlag, hvorefter boringen er
standset. I den nederste meter er indholdet af nitrat meget lavt, typisk under 5 mg/l, og der er
af og til nitratfrie forhold. Grundvandsspejlet ligger ca. 15,5 m u.t. Grundvandsspejlet har varie-
ret ca. 1 m de sidste 10 år, og stod højest omkring 2002. På basis af farvebeskrivelser fra det
geologiske profil og de vandkemiske målinger kan det konkluderes, at grundvandet indeholder
nitrat indtil ca. 25 m under grundvandsspejlet. Der er således tale om, at en ganske betydelig
del af grundvandsmagasinet indeholder nitrat i dette område. I rapporteringen fra 2011 (Thor-
ling mfl., 2011) findes en nærmere redegørelse for tilstand og udvikling i grundvandskvaliteten
i denne boring.
Det viste sig, at udviklingen i nitratindholdet i denne boring har to årsager: For det første en
ændret nitratudvaskning som følge af de generelle landbrugsreguleringer og arealanvendelsen
helt lokalt. Der er et markant fald fra over 100 mg/l til omkring blot 20-25 mg/l, hvilket er mere,
end der typisk kan forventes alene som følge af den generelle landbrugsregulering.
For det andet skyldes udviklingen i nitratindholdet i en række indtag fluktuationer i den rumlige
udbredelse af ilt og nitratfronten. Dette er iagttaget i de dybere lag af redoxboringen i Albæk, fx
filter 5, hvor nitrat kommer og går, og nitrattidsserierne derfra kan ikke anvendes til evaluering
af vandmiljøplanerne.
Tilstand, udvikling og årsager, Kasted ved Århus - DGU nr. 78.796
Figur 17 viser data fra redoxboringen ved Kasted, hvor redoxzonerne har ligget relativt stabilt
siden år 2000 og svinger omkring 1 m op og ned. I samme periode har grundvandspejlet også
svinget 1 m op og ned. Der er nitratholdigt grundvand ned til ca. 33 m u.t svarende til ca. 25 m
under grundvandsspejlet. Det er således også her, at en betydelig del af grundvandsmagasi-
net der er nitratholdigt.
Den anoxiske nitratreducerende zone har en bemærkelsesværdig stor mægtighed på knap 10
m. Vandkvaliteten i de to øverste indtag adskiller sig markant fra resten af redoxboringen, idet
der er svagt surt vand, med forhøjet indhold af klorid, der muligvis skyldes boringens belig-
genhed i et skovbryn. Tørdepositionen af partikler og gasser er generelt væsentlig større i et
skovbryn end i de centrale dele af skove og på marker, idet vindbårne salte i atmosfæren bli-
ver afsat på træer og buske i skovbrynet, hvilket sandsynligvis er årsagen til de høje koncen-
trationer af fx klorid i det allerøverste grundvand. I 2005 blev skovbrynet fældet, og fra 2007 er
indholdet af klorid og sulfat faldet i det øvre grundvand til et niveau, der svarer til, hvad der i
øvrigt er i det iltede grundvand i boringen.
Det er tidligere vist, at der muligvis er en sammenhæng mellem vandkemien og magasinets
trykforhold. Grænsen mellem det reducerede og det anoxiske nitratholdige grundvand svinger
en smule gennem tiden, men der er kun tale om gennembrud af meget små koncentrationer af
nitrat til de reducerede lag. Århus Kommunale Værker har etableret en ny kildeplads ca. 500
m nedstrøms denne boring og igangsat en indvinding på 1,5 mio. m
3
/år i januar 2006. Dette
forventes at få indflydelse på den fremtidige udvikling i vandkvaliteten.
46
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 16.
Redoxzoner 33-43 m u.t. for redoxboring DGU nr. 18.310, Albæk, v. Sæby 1999-
2012. Grundvandsspejl i ca. 15,5 m u.t. Den geologiske lagserie er vist på figuren længst til højre.
47
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 17.
Redoxzoner 13 - 44 m u.t. i redoxboring DGU nr. 78.796, Kasted 1999-2012.
Grundvandsspejl i ca. 9 m u.t. Den geologiske lagserie er vist på figuren længst til højre.
48
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tilstand, udvikling og årsager, Grindsted - DGU nr. 114.1736
Figur 18 viser, at den rumlige udbredelse af redoxzonerne i denne boring ved Grindsted har
varieret ganske betragteligt i hele overvågningsperioden. Grundvandsspejlet er ca. 6 m u.t., og
der er fundet nitrat ned til 27 m u.t., hvor der i et nitratgennembrud i 2009-2010 blev fundet op
til 27 mg/l nitrat. Sammenlagt er der nitrat i de øverste omkring 20 m af grundvandet. Grund-
vandsspejlet svinger med op til 2 m hvert år i dette frie magasin, afhængig af de klimatiske
forhold. Variationen i trykforholdende mellem filtrene er inden for måleusikkerheden på nogle
få centimeter.
Indvinding fra Grindsted Vandværks boringer, som ligger mindre end 500 m nedstrøms for re-
doxboringen, kan muligvis forårsage ændringer af zonens beliggenhed og især i afgrænsnin-
gen af zonerne. Boringerne indvinder dog fra væsentlig større dybde end redoxboringen (ca.
95-110 m u.t). Indvindingen er derimod formentlig årsagen til det stærkt svingende sulfatind-
hold i det nederste indtag (3,5 - 50 mg/l), der giver anledning til, at redoxtilstanden veksler
mellem det svagt og det stærkt reducerede. Vandværket indvinder ca. 600.000 m
3
/år i områ-
det.
Tilstand, udvikling og årsager, Sibirien på Falster - DGU nr. 238.900
Figur 19 viser, at der er nitrat ned til ca. 25 m u.t. i redoxboringen ved Sibirien på Falster. Og-
så her er der således tale om, at der er nitrat i de øverste 20 m af grundvandet. Grundvands-
spejlet svinger med op til 2,5 m om året, afhængig af de klimatiske forhold. Variationen i tryk-
forholdende mellem filtrene er ikke dækkende overvåget. Det iltholdige vand er ikke truffet dy-
bere end 18 mu.t., og generelt har grundvandet et meget lavt iltindhold på 1-2 mg/l. Derfor vil
redoxtilstanden hyppigt svinge mellem iltholdigt eller iltfrit, som det også ses af figur 19, da
grænsen mellem de to tilstande ligger ved 1 mg/l.
Der er tale om et grundvandsmagasin, hvor hele den nitratholdige del i overvejende grad kan
betragtes som anoxisk, nitratreducerende. Nitrit og mangan optræder således sammen med
nitrat i alle dybder. I et magasin med en så stor mægtighed af den anoxiske nitratreducerende
zone må det forventes, at der sker en meget langsom omsætning af nitrat sammenlignet med
strømningshastigheden. I dette miljø kan nitrat derfor med tiden trænge dybere ned i magasi-
nets reducerede lag, idet den anoxiske nitratreducerende zone netop er udtryk for, at nitrat
kan trænge ind i reducerede lag uden at omsættes. Med andre ord er der tale om en kemisk
ustabil situation.
Antageligt er der to grundvandsmagasinerne, der er hydraulisk adskilt af det markante lag af
smeltevandsler i ca. 20 m’s dybde. Nitratindholdet i den nederste del af profilet må skyldes et
heterogent strømningsmønster, idet lerlaget er reduceret i 20 m u.t., se også kapitel 5.
49
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 18.
Redoxzoner 23- 40 m u.t. for redoxboring DGU nr. 114.1736, Grindsted 2000-2012.
Grundvandsspejl i ca. 6 m u.t. Den geologiske lagserie er vist på figuren længst til højre.
50
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 19.
Redoxzoner 10 - 46 m.u.t. for redoxboring DGU nr. 238.900, Sibirien på Falster,
2000-2012. Grundvandsspejl i ca. 8-9 m u.t. Den geologiske lagserie er vist længst til højre.
51
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 20.
Redoxzoner 13 - 30 mu.t. for redoxboring DGU nr. 186.854 og 186.855, Vejby,
Nordsjælland, 2006-2012. Grundvandsspejl i ca. 10 m u.t. Den geologiske lagserie er vist til højre.
52
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tilstand, udvikling og årsager, Vejby på Nordsjælland - DGU nr. 186.854 og 186.855
Redoxboringen i Vejby på Nordsjælland er etableret i 2005 og blev taget i drift i 2006. Borin-
gen består teknisk set af to boringer placeret umiddelbart ved siden af hinanden. Figur 20 vi-
ser, at nitrat er fundet ned til ca. 16 m u.t. Det øverste indtag i 11 m u.t. indeholder ilt og om-
kring 20 mg/l nitrat. I de øvrige indtag svinger vandtypen mellem iltet og iltfrit, da grænsen mel-
lem de to tilstande ligger på 1 mg/l, og der er tale om nitratholdigt vand med lave iltindhold.
Grundvandsspejlet ligger ca. 10 m u.t. og har en nedadrettet gradient i magasinet. Der er ob-
serveret variationer i grundvandsspejlet på ca. 1,25 m, men data er ikke detaljerede nok til at
redegøre for evt. årstidsvariationer.
Den anoxiske nitratreducerende zone har en mægtighed på 4-5 m. Der var i de første prøve-
tagningsrunder et meget højt indhold af ammonium i alle indtag i DGU nr. 186.854, mens dette
ikke var tilfældet i DGU nr. 186.855, der har et enkelt højtliggende indtag. Der er ikke længere
ammonium i de øverste indtag. Det er bemærkelsesværdigt, at der er påvist sulfid i enkelte til-
fælde i de øvre nitratholdige indtag, og at der i alle dybere nitratfri indtag er fundet metan. Li-
geledes antyder jernkoncentrationer på 5-20 mg/l i det nederste indtag 30 m u.t., at der er et
højt indhold af organisk stof, der kan kompleksbinde jern, idet ligevægtskoncentrationen for
opløst Fe(II) er mindst en faktor 10 lavere ved de hydrogenkarbonatkoncentrationer, som op-
træder her. Endelig er der i flere indtag fundet meget høje kloridindhold over 250 mg/l. Dette
stammer formentlig fra vejsalt, idet boringen er beliggende ved en landevej, samt at der for-
ventes lodret infiltration i oplandet omkring boringen (Mette Moser, pers. kommunikation).
Sammenfatning for de fem redoxboringer
Der er i måleperioden observeret variationer i såvel dybden til ilt/nitratfronten som af nitratind-
holdet i grundvandet i de enkelte indtag. I de første 2-3 år er der variationer, der sandsynligvis
kan opfattes som etableringseffekter i forbindelse med borearbejdet. En lignende effekt er tid-
ligere set i forbindelse med etablering af overvågningsboringer. Men nu peger resultaterne på
at den forventede stabilisering ikke indtræder, og at forholdene omkring redoxgrænsen er me-
re komplicerede end forventet. Især ses det, at nitrat i perioder på op til flere år kan trænge
dybere ned for atter at forsvinde. Svingninger på omkring 5 m af såvel ilt- som nitratfronten
observeres. På den korte tidsskala (nogle år) kan der forventes udsving som følge af variatio-
ner i vinternedbøren og oppumpning fra nærliggende indvindingsboringer mm. Redoxborin-
gerne kan således også karakterisere korttidsvariationer over nogle år i tid og rum.
53
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Fosfor i grundvand
Datagrundlag
Dette år rapporteres for anden gang i grundvandsovervågningens historie data for orthofosfat
(P
ortho
) i grundvand i overvågningsboringer. P
ortho
er et nyt stof i overvågningsprogrammet for
programperioden 2011-15. Tidligere blev alene det totale opløste indhold af fosfor i grundvand
(P
tot
) rapporteret. Målingerne af P
ortho
forbedrer mulighederne for at sammenligne grundvand
og overfladevand, idet man i overfladevand altid har analyseret for såvel orthofosfat-P som to-
tal fosfor.
I 2012 er der i GRUMO analyseret for såvel P
tot
som P
ortho
i 721 indtag, hvoraf de 626 indtag
også blev undersøgt i 2011. P
ortho
har siden overvågningens start i 1989 været analyseret i det
øvre grundvand i LOOP i ca. 100 terrænnære indtag.
Definitioner:
I en grundvandsvandprøve er der såvel opløst som suspenderet stof, men kun
den opløste del er relevant i overvågningssammenhæng:
Samlet fosforindhold i en prøve: opløst-P + partikulært bundet P(>0,45µm)
Opløst fosfor kan opdeles efter kemiske egenskaber:
Total P = P
tot
= uorganisk-P + organisk bundet-P = P
ortho
+ P
org
P
ortho
= fosfat = PO
4
Relevans
Fosfor i grundvandet kan give anledning til eutrofiering i forbindelse med udstrømning til ferskt
overfladevand og transport til havet. Det er væsentligt at overvåge og kortlægge, i hvilket om-
fang fosfortransporten er betinget af menneskelige aktiviteter og i hvilket omfang, der er tale
om naturlige processer. Fosforindholdet i drikkevand overskrides i mange indvindingsboringer,
hvor kilden hovedsageligt vurderes at være geologisk indlejret fosfor, der ikke er påvirket af
samfundsmæssige aktiviteter.
I ovenstående tekstboks er vist definitioner på forskellige bidrag til fosfor i grundvandet. Man
kan opdele efter fase. I praksis er den opløste fraktion det fosfor, der kan passere et 0,45 µm
filter. Dette opdeles igen efter kemiske egenskaber i opløst ortho-P (P
ortho
) og opløst organisk
bundet P (P
org
), idet det antages, at der kun er forsvindende lidt af andre uorganiske P forbin-
delser.
Når det drejer sig om udvaskning af stof gennem jord, er der især fokus på den opløste pulje,
idet partikulært stof i vid udstrækning tilbageholdes i jordmatrix, når der ses bort fra makropor-
retransport. Da de forskellige bidrag af fosfor har forskellige kemiske egenskaber, kan det og-
så forventes, at forskellige fosforbidrag vil transporteres og bindes forskelligt. Da det er P
ortho
og P
tot
, der analyseres, bliver P
org
beregnet som forskellen på de to.
For at finde mængden af opløst fosfor i grundvand skal vandprøverne filtreres jf. teknisk an-
visning (Thorling, 2012b). Hvis vandprøverne fra grundvand ikke er filtrerede, vil en vis mæng-
54
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
de suspenderet stof med fosfor, der er bundet til bl.a. jernoxider komme med i prøverne. Dette
vil blive målt med i resultatet for total fosfor (P
tot
), og indholdet vil i ”ikke filtrerede” grund-
vandsprøver afhænge af, hvor meget suspenderet stof, der rives med som følge af prøvetag-
ningsteknikken. Hvis prøverne ikke filtreres omhyggeligt, vil det give for højt indhold af P
org
.
I
grundvand giver det ikke menig at måle fosfor i ”ikke filtrerede” prøver i modsætning til over-
fladevand, hvor den suspenderede del af fosfor i vandløbene, kan have stor betydning for stof-
transporten.
Det er i overfladevand påvist, at der kan være en risiko for udfældning af P
ortho
, i ufiltrerede
prøver, når prøven henstår. Da grundvandsprøver er filtrerede, bør denne risiko være lille. Der
er dog en mulighed for, at P
otho
kan udfældes, hvis en reduceret prøve med stort jernindhold il-
tes, og der udfældes jernoxider, der adsorberer P
ortho
. Dette medfører, at det målte indhold bli-
ver mindre end i prøven. Denne effekt vil give et for højt indhold af P
org
i forhold til den sande
værdi.
Målsætning
Der er med Vandplanerne (Vandplanernes hjemmeside) fastsat politiske mål for reduktion af
udledningen af fosfor til vandmiljøet. I forbindelse med Vandplanerne og vandmiljøforvaltnin-
gen har man hidtil ikke vurderet betydningen af fosforbidraget fra grundvand på overflade-
vandskvaliteten. Dette betragtes i forbindelse med Vandplanerne (Vandplanernes hjemme-
side), som et område med manglende viden. Der er således behov for vidensopbygning på
dette område, før egentlige målsætninger kan fastlægges. Drikkevandskravet for fosfor i drik-
kevand ligger på 0,15 mg/l, og er begrundet i, at et højt fosforindhold i drikkevand kan være en
indikator på spildevandspåvirkning (MiM, 2011). Fosfor er ikke sundhedsskadeligt i de koncen-
trationer, der ses i drikkevandsboringerne.
Fosforindhold i grundvandsovervågningen
Genfindelse
Figur 21 viser koncentrationen for de to fosfor fraktioner og det totale indhold fosfor fra indtag
analyseret både i 2011 og 2012. Det fremgår, at der generelt er en god genfindelse af de for-
skellige fraktioner af fosfor.
Dybdeforhold og fosfor
I LOOP er det tidligere påvist, at indholdet af P
org
falder med dybden (Thorling m.fl., 2010a).
For at vurdere, om dette er tilfældet i GRUMO, er der lavet et dybdeplot for fosforpuljerne, se
figur 22, i 5 m klasser for de øverste 50 m. Opgørelsen viser middelværdi og median.
Det fremgår af figur 22, at der er en svagt stigende tendens mod dybden, når der ses på
middelværdier, men at medianværdierne generelt er lave og også kun svagt stigende med
dybden. Dette peger på, at der er andre kilder til P
org
end udvaskning fra terræn, og at
frigivelse af indlejret organisk bundet fosfor også spiller en rolle for det samlede forforindhold.
Dette er samtidig i overensstemmelse med, at indholdet af P
tot
og P
org
stiger med faldende
redoxpotentiale, dog således at der selv under de mest reducerede forhold er en ikke
uvæsentlig andel af analyserne med lave indhold under 0,05 mg/l, se nedenfor figur 23 og 24.
55
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 21.
Samhørende værdier af totalforfor (P
tot
) orthofosfat (P
ortho
) samt organisk bundet P
(P
org
) i GRUMO prøver fra 2011 og 2012. Værdier over 0,5 mg/l er ikke vist, og optræder kun i
ganske få prøver.
Figur 22.
Dybdefordeling for fosfor, middelværdi og median, grupperet i 5 m intervaller indtil
50 m u.t. Lavere datatæthed herunder giver få spredte klasser.
56
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Redoxforhold og fosfor
På figur 23 og 24 er fosforindholdet opdelt efter redoxtype jf. Geovejledning i kemisk kortlæg-
ning (Hansen mfl., 2009) for P
ortho
og P
org
. Det oxiderede grundvand (Vandtype A og B), der
indeholder nitrat og ilt og repræsenterer lag, hvor jern hovedsageligt optræder som Fe (III), og
dermed især optræder i fast form som fx jernoxider. Det reducerede grundvand (C og D), der
er ilt- og nitratfrit og stammer fra lag, hvor jern reduceres til Fe(II). Jern er kendt som en vigtig
faktor for reguleringen af fosforindholdet i fx søer, idet fosfor adsorberer kraftigt til jernoxider.
Det fremgår som forventet, at der generelt er et større indhold af fosfor under reducerede for-
hold. Det fremgår imidlertid også, at fordelingen af indholdet af orthofosfat er det samme i
vandtype A, B og C! Kun under stærkt reducerede forhold optræder der i en vis andel af prø-
verne højere indhold af P
ortho
.
Det fremgår også meget tydeligt, at under oxiderede forhold er der kun en meget lille andel af
P
org
med indhold over 0,05 mg/l. Dette er uddybet i tabel 4. Faktisk har kun 1 % af målingerne i
de 335 indtag af vandtype A et indhold over 0,05 mg/l. Dette står i skarp modsætning til at 39
% af de 266 indtag med vandtype C indeholder mere end 0,05 mg/l P
org
.
Tabellen viser også, at mens der er en stor andel af indtagene med vandtype A, der har et ne-
gativt indhold af P
org
, gælder det kun for få % af de reducerede indtag. Negativt indhold kan fo-
rekomme ved beregning, hvis der er målt et højere indhold af P
ortho
end P
tot
, og vil optræde i et
omfang, der afhænger af størrelsen af analyseusikkerheden i forhold til det faktiske indhold.
Figur 23 og 24 viser også, at hovedparten af fosfor i nitratholdigt vand optræder som P
ortho
,
mens det er omvendt i nitratfrit vand.
Vandtype
Antal indtag
<0 mg/l
>0,05 mg/l
>0,1 mg/l
335
20 %
1%
0,5 %
A
99
13 %
2%
1%
B
266
3%
39 %
26 %
C
58
5%
28 %
18 %
D
Tabel 4.
Andel af indtag fra 2011-2012 i % med organisk P i de forskellige koncentrations-
niveauer, opdelt på vandtyper. Bemærk, <0 mg/l er beregnet indhold med negativt fortegn. Tallene
stammer fra fordelingskurverne vist på figur 23.
Det fremgår med markant tydelighed, at det organiske bundne fosfor i høj grad kan forklare de
forskellige fordelinger for fosforindhold, der optræder i oxideret og reduceret grundvand.
Dette antyder, at indlejret organisk fosfor spiller en betydelig rolle for frigivelsen af fosfor til
grundvandet i reduceret grundvand, samt forklarer dybdefordelingen, som vist i figur 24.
Det er uvist, hvilken betydning det har for transport og omsætning af fosfor fra grundvand til
overfladevand, at fosfor optræder i puljer med forskellige kemiske egenskaber.
57
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 23.
Indholdet af Orthofosfat-P (PO
4
-P) og Organisk bundet fosfor (P
org
) opdelt efter
vandtype, jf. tabel 3 og side 40. Vandtype A og B indeholder nitrat, mens vandtype C og D er
reducerede.
Figur 24.
Indholdet af fosfor i forskellige puljer for henholdsvis oxideret vand, her vandtype A,
(O
2
>1 mg/l og NO
3
>1 mg/l), og reduceret vand, her vandtype C (NO
3
≤1 mg/l og SO
4
>20 mg/l).
Geografisk fordeling
Den geografiske fordeling af fosforpuljerne blev præsenteret i sidste års rapport (Thorling m.fl.
2012). Det fremgik, at at fosfor forekommer som både P
ortho
og P
org
overalt i landet, i såvel høje
som lave koncentrationer, hvor koncentrationerne i områder med højtliggende kalk i Østjylland
fra Djursland mod Aalborg dog overvejende er ret lave. For at illustrere, at høje indhold af or-
ganisk bundet fosfor P
org
forekommer i det meste af landet, er der på figur 25 vist, hvor der op-
træder P
org
indhold over 0,05 µg/l. Denne koncentration svarer til den koncentration, hvor der
er et knæk på fordelingskurverne ved sammenligning af nitratholdigt og reduceret grundvand,
se figur 23.
58
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 25.
Geografisk fordeling af fund af organisk P over 0,05 mg/l. Det skal bemærkes, at
denne fraktion ikke optræder i højtliggende kalk overlejret af sand i Østjylland og omkring Ålborg.
Fosfor, vandværkernes kontrol af indvindingsboringer
Datagrundlag
Datagrundlaget er analyser af det totale indhold af opløst fosfor fra boringskontrollen af vand-
værkernes indvindingsboringer fra perioden fra 1990 til 2012.
Tilstand, udvikling og årsager
Knap halvdelen af analyserne fra vandværkernes boringskontrol, 40-50 %, har et meget lavt
indhold af fosfor, idet indholdet af opløst fosfor ligger under 0,05 mg/l, se figur 26. Ca. hver 5.
indvindingsboring har et fosforindhold over drikkevandskravet for drikkevand (0,15 mg/l). Den-
ne andel har ikke ændret sig væsentligt siden Vandmiljøplanernes start. Variationer i fordelin-
gen fra år til år skyldes især, at ikke alle indvindingsboringer analyseres hvert år.
59
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 26.
Antal indtag og fordelingen af fosfor (målt som total fosfor) i vandværkernes
indvindingsboringer fordelt på 4 koncentrationsniveauer for perioden 1990-2012. Drikkevands-
kravet er 0,15 mg/l. Almindelig vandbehandling vil normalt sikre, at drikkevandskravet kan
overholdes i drikkevandet.
Regional fordeling
Fosforindholdet i vandværksboringerne er visse steder i landet relativt højt, og for ca. 20 %
(ca. 1.300 boringer) af de aktive indtag (2005-2012) er indholdet af opløst fosfor ≥ 0,15 mg/l.
De højeste fosforindhold (>0,3 mg/l) kan i mange tilfælde henføres til boringer, hvor vandet har
været i kontakt med interglaciale, lerede marine aflejringer, som fx i Nordjylland, Sønderjyl-
land, Als, Ærø og Langeland, se figur 27. Omvendt findes der kun få boringer med over 0,15
mg/l fosfor i områder, hvor kalkaflejringer underlejrer de kvartære lag, som i store dele af Sjæl-
land samt på Lolland, Falster, Møn, Djursland, Himmerland og Hanherred. Endelig kan opløst
fosfor i kalkmagasiner reagere med calcium og udfælde som tungtopløseligt apatit. Hvor der
forekommer fosfor i terrænnært grundvand kan årsagen være en forurening fra overfladen, el-
ler at der er opadrettet grundvandsstrømning med reducerede vandtyper mod søer og vand-
løb, der derved opnår et naturligt højt fosforindhold.
60
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 27.
Fosfor i vandværksboringer (mg/l). Seneste analyse pr. 1.1.2013.
Fosfor i øvre terrænnært grundvand (LOOP)
Datagrundlag
Det øvre grundvand overvåges i landovervågningsområderne (LOOP), hvor der er målt for P
tot
og P
ortho
i perioden 1998–2012. Det øvre grundvand er udtaget i boringer filtersat mellem 1,5
og 6 m u.t. Det øvre grundvand er i alle disse områder således højtliggende, hvilket ikke er re-
præsentativt for forholdene overalt i Danmark, idet der mange steder i landet ikke træffes
grundvand så tæt på terræn.
Fosfor i det øvre grundvand – tilstand
I rapportering for 1989-2008 (Thorling m.fl., 2010) blev der grundigt redegjort for forekomsten
af forskellige fosforbidrag i det øvre grundvand. Da grundvandets indhold af fosfor kun lang-
somt ændres, vil dette års rapport alene udgøre en statusopgørelse, samt en sammenligning
med de nye data for P
org
og P
ortho
i GRUMO i 2011-12.
61
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
I figur 28 er vist median- og middelværdierne for koncentrationen af P
tot
opdelt på P
ortho
og P
org
i det øvre grundvand for 2012 for de 5 landovervågningsoplande. Medianværdien for P
ortho
i
det øvre grundvand er af samme størrelsesorden i lerjords- og sandjordsområderne. Indholdet
af total opløst fosfor, P
tot
, for såvel ler- som sandjordsoplande kan ikke alene forklares ud fra
indholdet af P
ortho
.
Medianværdien for fosforindholdet i det øvre grundvand er generelt under 0,01 mg/l P for P
ortho
og under 0,1 mg/l P for P
tot
. Disse fosforniveauer ligger under drikkevandskravet for drikke-
vand på 0,15 mg/l P. Ved udsivning af grundvand til overfladevand kan høje koncentrationer,
typisk højere end ca. 0,1 mg/l P imidlertid give anledning til eutrofiering i bl.a. søer.
I alle områderne ligger medianværdien for P
tot
væsentligt lavere end middelværdien for P
tot
.
Dette skyldes, at der i 20-30 % af prøverne er et højt indhold af P
tot
typisk over 0,1 mg/l, hvilket
kalder på en nærmere analyse af stoftransporten for fosfor gennem de øvre jordlag, idet ho-
vedparten af stoftransporten ser ud til at ske i omkring 10-20 % af vandet. (Thorling m.fl.
2010).
Der er en markant forskel på andelen af organisk fosfor i det øvre grundvand LOOP-
områderne. I LOOP 3, et lerjordsområde i Østjylland, er andelen af P
org
ift. P
tot
i såvel 2012
som i hele overvågningsperioden blot omkring 20 %, mens det i lerjordsoplandene LOOP 1
(Lolland) og 4 (Fyn) gennem hele perioden har været mere end halvdelen af fosforindholdet,
der ikke består af orthofosfat, og derfor må tilskrives bidrag fra organisk bundet fosfor, se figur
28.
Figur 28.
Indholdet af fosfor (mg/l) i det øvre grundvand opdelt på P
ortho
og P
org
for de enkelte
LOOP-områder i 2012.
Redox og fosfor i LOOP
Her vises resultaterne fra sidste år, 2011, idet der i mange år er analyseret for såvel P
ortho
som
P
tot
i LOOP områderne. Som i GRUMO er analyserne fra 2011 opdelt efter om der er nitrat til-
62
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
stede eller, at nitrat ikke er tilstede. Dette blev gjort for gennemsnitsværdierne for hvert enkelt
indtag i 2011, således at indtag med gennemsnitligt mere end 1 mg/l nitrat kaldes oxiderede,
mens indtag med ≤1 mg/l nitrat kaldes reducerede. Figur 29 viser fordelingen af P
ortho
og P
org
i
LOOP for oxiderede og reducerede indtag. Det fremgår at indholdet af P
ortho
ikke afhænger af
redoxtilstanden, mens der er større indhold af P
org
i reducerede indtag, hvor 30 % indeholder
mere end 0,05 mg/l P
org
mod 5 % i oxiderede indtag. Dette er i fuld overensstemmelse med,
hvad der blev fundet i GRUMO i 2011-12, se figur 23.
Figur 29.
Fordelingen af organisk fosfor og orthofosfat-P i LOOP. Data fra 2011, opdelt efter
redoxstatus i de enkelte indtag. Oxideret grundvand (ox) hvor NO
3
>1 mg/l, samt reduceret
grundvand (red) hvor NO
3
≤1 mg/l. Der er anvendt gennemsnitskoncentrationer på indtagsniveau.
Sammenfattende om fosfor
Der blev i 2011 for første gang i grundvandsovervågningsprogrammets historie analyseret sy-
stematisk for orthofosfat-P samtidig med den traditionelle total fosfor analyse. Målingerne blev
gentaget i 2012, og viser, at fundene er reproducerbare. Resultaterne viser overraskende, at
orthofosfatindholdet i grundvandet tilsyneladende er uafhængigt af såvel dybde som redoxfor-
hold. Resten af totalfosfor (formentlig organisk bundet fosfor) kan forklare de mønstre, som
man kender for fosfors udbredelse i grundvandet, idet der er et langt højere indhold af orga-
nisk fosfor i reduceret grundvand end i oxideret grundvand.
Der er ikke nogen markant geografisk variation i, hvor der er særligt høje eller lave andele af
orthofosfat/totalfosfat, men dette kan til dels tilskrives den relativt lave datatæthed, som
GRUMO data har på landsplan. I modsætning til mange andre stoffer er der ikke data til rådig-
hed fra vandværkerne til at give et landsdækkende geografisk repræsentativt billede. Der er
fundet samme redoxafhængighed for organisk fosfor i LOOP data som i GRUMO data. Kon-
centrationsfordelingen af orthofosfat er den samme for oxiderede og reducerede grundvands-
prøver. Det højere totalfosfor indhold under reducerede forhold kan i begge datasæt forklares
ved et større indhold af organisk fosfor end under iltede forhold.
Der er i forhold til grundvandets påvirkning af overfladevand et stort behov for at undersøge
hvilken kemisk sammensætning det såkaldte organiske fosforbidrag i grundvandet, rent faktisk
har, så det er muligt at vurdere, hvorledes denne fraktion bidrager til stoftransport og eutrofie-
ringen.
63
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Referencer, hovedbestanddele
Lovgivning mv. Danmark og EU:
Miljøministeriet, 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøstyrelsen, 2000: Zonering. Vejledning nr. 3, 2000 (Zoneringsvejledningen)
EU, 1991: Europaparlamentet og Rådets direktiv 91/676/EOEF af 12. december 1991 om beskyttelse af vand mod forurening forårsaget
af nitrater, de stammer fra landbruget. (Nitratdirektivet)
EU, 2006: Europaparlamentet og Rådets direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grundvandet mod forurening og
forringelse.(Grundvandsdirektivet)
Andre referencer:
Hansen, B., Mossin L., Ramsay L., Thorling L., Ernstsen V., Jørgensen J., og Kristensen M., 2009: Kemisk grundvandskortlægning.
Geo-vejledning 6. GEUS, Særudgivelse.
http://gk.geus.info/xpdf/kemisk-grundvandskortlaegning20091217.pdf
(5-11-13)
Hansen, B., Rasmussen, B.B., Sivertsen, J., Sørensen, E., Kristoffersen, V. & Christensen, K.S., 2010. Faglig vurdering af grund-
vandsboringer og pejleboringer i Landovervågningen (LOOP). Særudgivelse fra GEUS.
Hansen, B., Thorling, L., Dalgaard, T. & Erlandsen, M., 2011: Trend Reversal of Nitrate in Danish Groundwater – a Reflection of Agricul-
tural Practices and Nitrogen Surpluses since 1950. Environmental Science and Technology, vol. 45 nr. 1 pp 228-234.
Hansen, B., Dalgaard, T., Thorling, L., Sørensen, B. & Erlandsen, M., 2012. Regional analysis of groundwater nitrate concentrations
and trends in Denmark in regard to agricultural influence. Biogeosciences Vol 9, 5321-5346, 2012.
Thorling, L., 2012a: Pejling af grundvandsstanden i felten. Teknisk anvisning. GEUS, 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2007.htm
(5-11-13)
Thorling, L., 2012b: Prøvetagning af grundvand i felten. Teknisk anvisning. GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/g02_provetagning.pdf
(5-11-13)
Thorling, L., Hansen, B. og Magid, J., 2010: Opløst organisk fosfor i grundvand? Vand og Jord pp. 20-23, vol. 17, feb. 2010.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2010a: Grundvand. Status og udvikling
1989 – 2008. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2008.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010b: Grundvand. Status og udvikling
1989 – 2009. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2009.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2011: Grundvand. Status og udvikling
1989 – 2010. Teknisk rapport, GEUS 2011.
www.geus.dk/publications/grundvandsovervaagning/1989_2010.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S ., 2012: Grundvand. Status og udvikling 1989 – 2011.
Teknisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(5-11-13)
Links:
Grundvandskortlægningens hjemmeside:
www.Grundvandskortlaegning.dk
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19.10.2013)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.10.13)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10..2013)
(19.10.2013)
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk
(19.10.2013)
64
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
5 Uorganiske sporstoffer
Uorganiske sporstoffer forekommer naturligt i relativt små mængder i grundvandet, typisk i
størrelsesordenen µg/l. De uorganiske sporstoffer har meget forskellige kemiske egenskaber,
anvendelser og geologisk forekomst. Deres toksiske og økotoksikologiske egenskaber er vidt
forskellige, hvorfor de også har meget forskellige vandkvalitetskrav (se tabel 6)
Datagrundlag
Data fra grundvandsovervågningen og vandværkernes vandforsyningsboringer indgår i dette
afsnit. Tabel 5 viser hvilke analyseparametre, der indgår i overvågningsprogrammet for grund-
vand (GRUMO for programperioden 2011-2015 samt i vandværkernes obligatoriske borings-
kontrol (MiM 2011). I 2012 er der for første gang analyseret for sporstoffer i 4 redoxboringer,
hvilket muliggør overvågning af variationer ned gennem et grundvandsmagasin i både rum og
tid, til brug for generalisering af enkeltstående iagttagelser i det landsdækkende stationsnet.
Uorganiske sporstoffer
Aluminium (Al)
Arsen (As)
Barium (Ba)
Beryllim (Be)
Bly (Pb)
Bor (B)
Bromid (Br)
Cadmium (Cd)
Iod (I)
Kobber (Cu)
Kobolt (Co)
Kviksølv (Hg)
Nikkel (Ni)
Strontium (Sr)
Zink (Zn)
X
X
X
X
GRUMO
X
X
X
X
X
X
X
X
X
X
X
X
Vandværkernes
boringskontrol
X
X
X
Tabel 5.
Analyseparametre for uorganiske sporstoffer i grundvandsovervågningen og
vandværkernes boringskontrol, 2012.
Målsætning
Drikkevandskravene (grænseværdierne) er opdelt i en kravværdi ved indgang til ejendom og
en anden (højere) værdi ved forbrugers taphane, på baggrund i risikoen for afsmitning af me-
taller fra installationer og rør,(MiM, 2011).
En række sporstoffer, herunder arsen og nikkel kan fjernes delvist ved vandbehandlingen, un-
der forudsætning af at vandværkets råvand indeholder de fornødne mængder af jern og man-
gan. Under iltning af råvandet på vandværket udfældes jern og mangan, sammen med mange
sporstoffer som okkerslam (MST, 1999). Koncentrationer af disse sporstoffer i drikkevandet,
65
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
der leveres til forbrugerne, kan derfor forventes at være lavere, og er ofte lave nok til at over-
holde drikkevandskravene sammenlignet med råvandet i indvindingsboringerne. Dette gælder
dog ikke nødvendigvis de forbrugere, der forsynes med vand fra egen brønd eller boring.
Af hensyn til retablering og opretholdelse af god tilstand i vandløb, søer, vådområder, terrestri-
ske økosystemer og marine områder skal grundvandets påvirkning af disse vurderes. Det er
derfor relevant at kunne sammenligne grundvandets indhold af uorganiske sporstoffer med
kvalitetskravene for overfladevand som i tabel 6. Terrænnært strømmende grundvand kan væ-
re præget af uorganiske sporstoffer, som stammer fra den lokale arealanvendelse, mens dy-
bere strømmende grundvand hovedsageligt er præget af sporstofindholdet i de geologiske af-
lejringer, som vandet passerer. Indholdet af sporstoffer i grundvandet er som nævnt afhængig
af den lokale geologi og geokemi, både hvad angår mulighederne for tilbageholdelse af tilførte
forurenende stoffer og evt. antropogent accelereret frigivelse fra naturligt forekommende mine-
raler fx gennem forsuring eller ændring af redoxforholdene.
Eksempelvis anføres høje koncentrationer af opløst aluminium i sure nåleskovsvandløb, hen-
holdsvis Rye Nørskov og Silkeborg Vesterskov, som medvirkende årsag til forarmede små-
dyrssamfund (Friberg, 1998). Miljøkvalitetskrav for overfladevand er fastsat i ”bekendtgørelse
om miljøkvalitetskrav for vandområder og krav til udledning af forurenende stoffer til vandløb,
søer og havet”, (MiM, 2010). Drikkevandskravene er helt generelt meget forskellige fra de
fastsatte miljøkvalitetskrav for overfladevand, se tabel 6.
Endelig er der i forbindelse med oprydning på forurenede lokaliteter fastsat grundvandskvali-
tetskriterier (se tabel 6) for en række uorganiske sporstoffer (MSt, 1998, 2010). Kvalitetskrite-
rierne er fastsat således, at drikkevandskravene kan forventes at være opfyldt, efter en simpel
vandbehandling i form af beluftning og filtrering gennem sandfilter. Der er ikke fastsat drikke-
vandskvalitetskriterier for bromid, jod og vanadium.
Relevans
Stofgruppen uorganiske sporstoffer omfatter grundstoffer af vidt forskellig karakter, bl.a. tung-
metaller, men også letmetaller som aluminium og ikke-metaller som fx arsen og bor. Også den
simple kemiske forbindelse cyanid (CN), som blandt andet kendes fra gamle gasværksgrunde,
indgår i gruppen af uorganiske sporstoffer. For en lang række sporstoffer må det anses for
sandsynligt, at de målte indhold ud over det naturligt forekommende baggrundsindhold også
rummer bidrag fra samfundsmæssig aktivitet.
I forhold til menneskers helbred kan de uorganiske sporstoffer groft opdeles i 3 grupper:
de toksiske, der har sundheds- og miljømæssigt skadelige effekter (humantoksiske og
økotoksiske) selv ved små koncentrationer
de essentielle, der omfatter stoffer, som er nødvendige for den menneskelige organis-
me i små mængder, men som er sundhedsskadelige og økotoksiske i større koncentra-
tioner
de stoffer, som normalt ikke optræder i problematiske koncentrationer, men hvor stoffet
kan have relevans, fordi det stedvis kan optræde i så høje koncentrationer, at det kan
være enten sundhedsskadeligt eller have økotoksikologiske effekter fx aluminium og
sølv, hvor de frie ioner er giftige.
66
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Uorganiske
sporstoffer
Grundvands
kvalitets-
kriterier
(MST 1998,
2010)
µg/l
-
-
8
-
-
1
300
0,5
0,5
-
-
25
1
-
50
-
100
0,1
-
20
10
Drikkevands-
krav
a
(MiM 2011)
µg/l
100
2
5
700
10
5
1.000 / 300
b
2
2
5
-
20
-
-
50
20
c
100
1 / 0,1
b
1000
20
20
Kvalitetskrav for overfladevand
(MiM 2010a og MiM 2013)
Fersk/
kort tid
8,42
177
43
145
d
-
2,8
d
2080
d
0,45
1,5
18
10
d
-
17
124
-
2,0
d
0,07
d
587
6,8
Marin/
kort tid
-
177
1,1
d
145
-
2,8
d
2080
d
0,45
1,5
34
10
d
-
17
124
-
2,0
d
0,07
d
587
6,8
Fersk
2,02
113
4,3
9,3
d
-
0,34
d
94
d
0,08
0,25
0,28
d
10
d
-
3,4
4,9
5
-
1
d
dog max 12
0,05
d
67
2,3
d
dog max 3
0,1
d
210
d
0,017
d
0,48
d
2,0
4,1
d
7,8
d
/ 3,1
f
Marin
-
11,3
0,11
d
5,8
d
-
0,34
d
94
d
0,2
d
0,2
d
0,28
d
10
d
-
3,4
3,4
5
-
1
d
dog max 2,9
0,05
d
6,7
d
0,23
d
dog max 3
0,08
d
210
d
0,2
d
0,048
d
0,2
4,1
d
7,8
d
Aluminium
Antimon
Arsen
Barium
Beryllium
Bly
Bor
Cadmium
(for blødt vand
e
)
Cadmium
(for hårdt vand
e
)
Kobolt
Jod
Krom, total
Krom, VI
Krom III
Cyanid, total
Cyanid, syreopl.
Kobber
Kviksølv
Litium
Molybdæn
Nikkel
Selen
-
10
-
-
d
Strontium
-
10.000
553
553
d
Sølv
-
10
0,36
d
1,2
d
Tallium
-
1
1,2
d
1,2
d
Tin
-
10
20
20
Vanadium
-
-
57,8
57,8
d
Zink
100
100
8,4
8,4
d
Zink
100
100
3,1
f
-
-
-
f
Blødt vand
a) Ved indgang til ejendom; b) Krav / Anbefaling; c) Miljøstyrelsen, 1995;
d) Den resulterende koncentration i et vandområde skal være lavere end den naturlige baggrundskon-
centration i det pågældende vandområde plus den anførte værdi for at miljøkvalitetskravet er opfyldt; e)
Cadmium: Blødt vand: (<40 mg CaCO
3
/l, Hårdt vand: >200 mg CaCO
3
/l);
f) Zink: Blødt vand: <24 mg CaCO
3
/l.
Tabel 6.
Kvalitetskriterier for uorganiske sporstoffer.
67
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Til de toksiske stoffer hører bl.a. antimon, arsen, bly, cadmium, kviksølv samt cyanid. Arsen er
yderst giftigt for mennesker, og visse uorganiske arsenforbindelser kan forårsage kræft hos
mennesker (Miljøstyrelsen 1995).
Til de essentielle hører bl.a. krom, kobber, zink og selen. For selen er forskellen mellem nød-
vendig indtagelse og giftvirkning relativt lille.
Til restgruppen hører blandt andet aluminium, barium, bromid, bor, jod, litium, molybdæn,
strontium og sølv. For nogle stoffer, fx. beryllium, er der kun sparsom viden om deres effekter i
de små koncentrationer, som normalt forekommer opløst i grundvand.
Et stof som bor er normalt ikke tilstede i problematiske koncentrationer i almindeligt fersk
grundvand og betragtes heller ikke som essentielt (Adriano, 2001). Bor anvendes bl.a. til tryk-
imprægnering af træ og i visse insekticider. Derudover er bor en indikator for saltvandsind-
trængning. Grundvandsforekomster, som er påvirket af indtrængende saltvand kan ikke klassi-
ficeres som havende god tilstand (EU, 2000).
I august 2008 fare-klassificerede EU Kommissionen bor under Biocid Direktivet (under revisi-
on) i farekategorien ”Reproduktive”. Category 2 - R60 (May impair fertility) og R61 (May cause
harm to the unborn child)”, (EU, 2009). Dette betyder, at der er risiko for nedsat forplantnings-
evne for mænd og for fosterskader hos gravide kvinder, forudsat at bor indtages i større
mængder over en længere periode, (Arbejdstilsynet, 2000).
Hvorvidt nikkel stadig bør regnes med til de essentielle sporstoffer for mennesker, hersker der
usikkerhed om. I dyreforsøg bl.a. med rotter er der fundet effekter som hæmmet vækst, forrin-
get reproduktion og nedsat dannelse af blodceller, specielt i knoglemarven (Committee on
Toxicity, 2003) ved lavt nikkelindtag. Nikkel antages at kunne påvirke følsomheden over for
smitte (Hyung-Sik et al 2004).
Grundvandsovervågning
I løbet af perioden 1993 – 2012 er i alt 25 uorganiske sporstoffer overvåget i kortere eller læn-
gere tid. Der er fastsat drikkevandskrav for 22 af disse, og der er i 2012 konstateret overskri-
delse af det fastsatte drikkevandskrav ved indgangen til forbrugers ejendom for 8 af de målte
stoffer, nemlig aluminium, arsen, bly, bor, cadmium, kobber, nikkel, og zink. Det generelle om-
fang af overskridelser for de vigtigste stoffer samt den tidslige udvikling fremgår af (Thorling
m.fl., 2010b, bilag 1).
I 2012 er 250 GRUMOindtag analyseret for stofferne aluminium, arsen, bly, bor, cadmium, jod,
kobber, nikkel og zink. 74 af disse indtag stammer fra de såkaldte redoxboringer.
Antallet af indtag med overskridelse af drikkevandkravet fremgår af tabel 7. Overskridelserne
er fordelt på 85 indtag, svarende til 34 % af de undersøgte indtag. I 31 indtag overskrides drik-
kevandskravet for mere end ét stof.
68
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Stof
Indtag med overskridelse
Antal
% af analy-
serede
51
9
8
1
3
7
31
23
20
3,6
3,2
<1
1,2
2,8
12
9,2
heraf antal i redoxboringer
Vejby
Sibirien
Grindsted
13
Kasted
Aluminium
Arsen
Bly
Bor
Cadmium
Kobber
Nikkel
Zink
1
2
2
1
2
2
2
Tabel 7.
Overskridelse af drikkevandskravene for uorganiske sporstoffer i
overvågningsboringer i 2012.
Redoxboringer
De såkaldte redoxboringer er multifilterboringer med et stort antal (15-23) korte indtag (10 cm)
til prøveudtagning, som sidder med relativt korte mellemrum, 1-2 m, ned gennem boringen.
Redoxboringerne er primært etableret for at kunne følge den tidslige udvikling i nitrat i forhold
til dybde, se kapitel 4.
Med analyserne af de uorganiske sporstoffer i 2012 er der for første gang etableret vertikale
profiler for disse stoffer ned gennem grundvandssøjlen, og mulighed for at overvåge udviklin-
gen heraf. Tabel 8 viser aldersprofiler for de fire redoxboringer, hvorfra der findes analysere-
sultater for uorganiske sporstoffer. De geologiske profiler ses på figur 16 - 20 kapitel 4.
69
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Lokalitet
DGU nr.
Indtagsnr.
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Vejby
186.854 +
186.855
Alder i år
Sibirien
238.900
Alder i år
Grindsted
114.1736
Alder i år
6
8
10
8
5
10
14
22
21
19
19
25
27
28
29
31
31
35
33
40
38
33
55
Kasted
78.796
Alder i år
34
<5
33
24
28
31
25
23
11
36
39
37
44
45
45
44
47
48
20
20
27
36
36
44
45
51
48
50
50
40
40
40
49
52
60
61
61
61
13
17
40
56
55
55
57
50
57
36
Tabel 8.
Aldersprofiler for 4 multifilterboringer bestemt ved CFC-metoden. Alderen angiver,
hvor mange år det er siden grundvandetinfiltrerede. Markante tidsspring er angivet med en fed
streg. Indtag som skiller sig ud med høje indhold af uorganiske sporstoffer er markeret med fed
skrift. Bemærk at alle boringerne indeholder tidsmæssige spring eller tidsinversioner, med yngre
vand under ældre vand.
Grindsted repræsenterer et homogent sandmagasin med frit vandspejl. De øvrige har en geo-
logisk opbygning med vekslende ler- og sandlag med spændte grundvandsspejl. I Sibirien og
måske i Vejby er det lodrette grundvandsprofil opdelt i to hydraulisk adskilte trykregimer.
Kasted
Redoxboringen i Kasted overvågede i 2012 grundvand dannet mellem 1950 og 1992. Den har
to morænelerslag i de øverste 11 m. Herunder følger en filtersat smeltevandssandlag med to
ganske tynde lerlag i intervallet fra 11 til 20 m under terræn, se også figur 17.
Den filtersatte del af boringen modtager vand, som er infiltreret gennem landbrugsarealer op-
strøms. Der er almindelig landbrugsdrift i oplandet med et vist husdyrhold (kvæg og svin), der
gennem de sidste 60 år må formodes at have varieret med den gennerelle strukturudvikling i
70
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
landbruget. Nitratindholdet i de øverste 5 iltholdige indtag afspejler dette. De to øverste indtag
er også påvirket af det skovbryn boringen står i.
Indholdet af uorganiske sporstoffer (tabel 9) er ganske lavt og relativt homogent fordelt ned
gennem smeltevandssandet, dog med et noget højere indhold af kobber, nikkel og zink øverst,
specielt de to øverste indtag, hvor der er et lavere pH end i de øvrige indtag.
Kasted
Grundvand
dannet
Indtag nr.
Bjergart
Dybde
m u. te
Farve
pH
Al
Pb
Cd
Cu
Ni
Zn
O
2
NO
3
Fe
SO
4
Ler
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
12,42
14,42
17,40
21,38
22,39
23,38
24,38
25,38
26,38
27,37
28,37
29,37
30,37
31,37
32,37
33,36
35,86
37,85
39,84
43,82
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
rbu
grå
grå
grå
grå
grå
grå
1992
1992
1985
1976
1976
1968
1967
1961
1964
1962
1962
1972
1972
1972
1963
1960
1951
1950
1950
1950
7,17
7,16
7,50
7,50
7,50
7,50
7,52
7,51
7,52
7,51
7,50
7,50
7,49
7,44
7,47
7,47
7,51
7,51
7,52
7,57
3,1
2,5
9
4
1,9
13
1,7
1,9
2,5
1,2
7,2
2,4
2.2
4,4
1,6
0,6
1,6
1,7
1,7
3,2
0,09
0,07
0,095
0,034
Silt
2,3
1,9
0,39
0,27
0,17
0,21
0,23
0,09
0,78
0,27
0,24
1
0,36
0,27
0,31
<0,04
<0,04
<0,04
<0,04
<0,04
10
3,3
2,2
3,4
2,4
1,9
1,7
2,3
2,6
1,7
2,1
2,9
4,2
3,1
2,3
2,5
1,2
0,6
2,3
3,3
54
35
15
14
10
14
10
13
17
10
12
15
9
15
15
12
9
8
9
11
9
9,2
7,5
4,5
4,2
0,4
0,2
0,2
0,1
0,1
0,1
0,3
0,3
0,7
0,2
0,3
0,2
0,3
0,2
0,2
55
57
64
33
36
32
30
30
26
18
14
19
30
44
1,2
<0,5
<0,5
<0,5
<0,5
<0,5
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
<0,01
0,02
0,1
0,3
0,4
0,4
0,5
28
27
53
83
83
100
100
100
99
91
98
103
100
96
83
110
100
96
76
72
0,08
0,018
Ler, - reduceret
0,06
0,07
0,07
0,06
0,06
0,07
0,06
0,07
0,2
0,08
0,06
0,08
0,06
0,06
0,06
0,06
0,06
0,038
0,013
0,023
0,021
0,011
0,024
0,056
0,10
0,07
0,06
0,053
0,034
0,006
<0,04
<0,04
0,05
<0,04
Tabel 9.
Indholdet af uorganiske sporstoffer i µg/l i redoxboringen i Kasted, DGUnr. 78.796,
juni 2012. Hovedbestanddele (ilt, nitrat, jern og sulfat) er i mg/l og repræsenterer gennemsnit af 3
målinger i 2012. Bjergart: ”ds” = diluvialsand (smeltevandssand). Farver: ”rbu = rødbrune nuancer,
”grå” = grå nuancer.
Grindsted
Redoxboringen i Grindsted overvågede i 2012 grundvand dannet mellem 1957 og 2006.
Grundvandets alder stiger nogenlunde jævnt ned gennem boringen, dog med en lille afvigelse
i toppen.
71
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Den er filtersat fra 13 til 40 m u.t. i to hydraulisk sammenhængende sandlag, henholdsvis 20
m smeltevandssand øverst og 20 m kvartssand af miocæn alder derunder, se også figur 18.
Grundvandsdannelsen, der er blandt de højeste i Danmark, er 350-400 mm pr. år. Grund-
vandsspejlet, der er frit, ligger ca. 1 m u.t. Boringen modtager vand som er infiltreret gennem
landbrugsarealer opstrøms. Grundvandets pH er lavt, hvilket påvirker indholdet af uorganiske
sporstoffer (tabel 10) gennem opløsning af aluminiumsilikater. Figur 30 viser sammenhængen
mellem pH, aluminium og nikkel.
Grindsted
Grundvand
dannet
Bjergart
Indtag
Dybde
m u.t
Farve
pH
4,50
4,47
4,39
4,39
4,41
4,41
4,48
4,56
4,49
4,28
4,25
4,35
4,73
4,95
5,10
5,00
5,11
5,09
5,53
4,39
5,50
5,30
5,44
Al
880
1400
1400
1700
1800
1700
1300
410
560
1900
2000
1400
230
49
30
91
48
66
69
32
18
18
38
Pb
0,40
0,44
0,62
0,45
0,41
0,17
0,13
0,10
0,11
0,16
0,20
0,20
0,14
0,29
0,14
0,12
0,11
0,11
0,05
0,05
0,04
0,04
0,03
Cd
0,17
0,16
0,17
0,19
0,21
0,24
0,23
0,13
0,14
0,28
0,33
0,41
0,57
0,16
0,02
0,02
0,01
0,05
<0,1
<0,1
<0,1
<0,1
<0,1
Cu
1,4
0,37
0,31
0,92
0,60
0,51
0,45
0,10
0,11
0,58
0,55
0,48
0,44
3
0,25
0,22
0,26
0,23
0,05
0,12
<0,1
<0,1
<0,1
Ni
3,1
2,7
2,8
2,7
3,3
3,6
3,3
1,8
2,4
5,3
7,5
9,2
13
5,4
0,7
0,6
1,1
2,0
1,0
4,1
2,6
2,8
0,1
Zn
23
10
15
19
18
22
17
15
17
39
45
44
50
280
8,6
7,0
3,4
160
2,9
3,7
10
35
3,2
O
2
7,9
7,9
7,1
4,5
6,7
4,2
1,2
1,1
1,3
2,8
4,0
1,9
0,4
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
NO
3
37
46
64
74
72
55
41
27
29
59
68
62
49
38
37
35
11
2
<0,5
<0,5
<0,5
<0,5
<0,5
Fe
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
0,1
0,1
0,1
12
24
19
13
14
SO
4
30
22
19
19
21
26
31
38
38
32
33
38
41
41
41
38
42
44
40
37
34
36
35
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
ds
ds
ds
ds
ds
ds
ds
ds
ks
ks
ks
ks
ks
ks
ks
ks
ks
ks
ks
ks
ks
ks
ks
12,95
14,45
15,95
16,95
17,65
18,35
19,05
19,75
20,45
21,15
21,85
22,55
23,25
22,95
24,65
25,35
26,05
27,05
29,45
31,95
34,45
37,95
39,45
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gug
gug
gug
gug
gug
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gbu
2006
2004
2002
2004
2007
2002
1998
1990
1991
1993
1993
1987
1985
1984
1983
1981
1981
1977
1979
1972
1974
1979
1957
Tabel 10.
Indholdet af uorganiske sporstoffer i µg/l i multifilterboringen ved Grindsted, DGUnr.
114.1736 juli 2012. Hovedbestanddele (ilt, nitrat, jern og sulfat) er i mg/l og repræsenterer
gennemsnit af 3 målinger i 2012. Bjergart: ”ds” = diluvialsand (smeltevandssand), ”ks” =
kvartssand. Farver: ”gbu = gråbrune og brungrå nuancer, ”gug” = lys gulgrå”.
72
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 30.
Sammenhængen mellem pH, aluminium og nikkel i multifilterboringen i Grindsted
DGUnr. 114.1736, juli 2012. Bemærk, at aluminiumindholdet i grundvandet forøges med en faktor
100, når pH falder fra 4,8 til 4,4.
Figur 31 viser den generelle tidslige udvikling i pH i det øverste indtag i 12,9 m u.t. Bemærk, at
pH i perioder er tæt på 4, hvor bl.a. lermineraler opløses, under frigivelse af aluminium mv.
Figur 31.
Den tidslige udvikling i pH i det øverste indtag (nr. 23) i redoxboringen i Grindsted
DGUnr. 114.1736, fra 1999-2012.
73
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Sibirien
Redoxboringen i Sibirien på Falster overvågede i 2012 grundvand dannet mellem 1965 og
2002. Boringen er beliggende på østsiden af et NV-SØ forløbende grundvandsskel på en høj-
deryg i terrænet. Arealanvendelsen i området er landbrug. Boringen er karakteriseret af en he-
terogen geologisk opbygning og komplicerede hydrologiske trykforhold.
Geologisk opbygning
Den geologiske opbygning er udover den almindelige boreprøvebeskrivelse baseret på 4
gammalogs (måling af jordlagenes naturlige radioaktivitet), hvor lerede aflejringer har en rela-
tiv høj gammastråling og sand og grus en relativ lav gammastråling (Storstrøms Amt, 2000).
Der kan udskilles 6 geologiske enheder, hvoraf de to sandede sekvenser (enhed 3 og 5) rum-
mer flere underinddelinger, se også figur 19.
Hydrologiske forhold.
En tidligere hydrologisk modellering (Storstrøms Amt, 2003) viste, at det ikke er muligt at be-
skrive trykniveauerne i sandlagene tilfredsstillende. Strømningsforholdene er derfor her tolket
ud fra grundvandsdateringerne (tabel 11). I den øvre sandsekvens (enhed 5, indtag 11 til 17)
viser vandets dannelsestidspunkt tilnærmet et omvendt aldersforløb med det ældste vand
øverst og det yngste nederst. Dannelsestidspunktet (1979 til 1990) viser, at vandet i den øvre
sandsekvens strømmer langsomt, og det omvendte aldersforløb viser, at grundvandet ikke er
infiltreret fra terræn omkring boringen.
Grundvandsdateringerne viser endvidere, at der forekommer et lag af markant yngre vand i
toppen af den nedre sandsekvens (enhed 3, indtag 10). DGU’s jordartskort 1:200.000 (DGU,
1989) viser, at der forekommer sandede aflejringer i terrænniveau ca. 1000 m NV for boringen
og grundvandskortlægningen viser, at der her er kontakt mellem den øvre sandsekvens og
den nedre sandsekvens (Geologisk Profil, NS-3, Naturstyrelsen, 2009). Det kan antages, at
grundvandsdannelsen i området sker i dette sandvindue, og at det dannede grundvand herfra
strømmer i toppen af den nedre sandsekvens (enhed 3) mod SØ ind under de yngre glaciale
enheder (enhed 4, 5 og 6), og at vandet fra enhed 3, der her er kommet under tryk – på grund
af det relative overtryk, bevæger sig opad ind i de yngre (overliggende) geologiske enheder
(enhed 4, 5 og 6) med lav hastighed.
Geokemiske forhold.
I den øvre sandsekvens (enhed 5) forekommer der høje værdier af kobber, nikkel, zink samt
bly og cadmium (tabel 11) i indtag 16, hvor smeltevandssandet har et vist indhold af silt. Gene-
relt er sedimenters indhold af tungmetaller omvendt proportionalt med kornstørrelsen – jo min-
dre kornstørrelse jo mere tungmetal (Larsen, 1994). De forhøjede kobberværdier omkring mo-
rænelerslagene (indtag 10 til 13) antages ligeledes at skyldes mobilisering af kobber fra mo-
ræneleret, der typisk indeholder 14 ppm kobber i forhold til 1- 3 ppm i smeltevandssand. Ende-
lig forekommer der forhøjede indhold af tungmetaller i toppen af den nedre sandsekvens (en-
hed 3, indtag 8). De meget høje indhold af sulfat i dette interval viser, at reduktion af nitrat med
pyrit (Knudsen, 1999) som reduktionsmiddel, og at tungmetaller heri frigives, når sulfidet går i
opløsning. At nitratindholdet er betydeligt højere, og sulfatindholdet lavere i den øvre sekvens
(indtag 11 til 17) end i de underliggende enheder må skyldes, at reduktionskapaciteten i de øv-
re enheder er opbrugt, således som sedimentfarven (lys gulbrun) viser. Sedimentfarven i den
nedre sekvens er beskrevet som gråbrun, men der findes ingen målinger af sedimenternes re-
74
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
duktionskapacitet, som kunne beskrive redoxprocesserne mere præcist. De forhøjede indhold
af især nikkel i enhed 3 (indtag 8) kan hidrøre fra de omsatte sulfidmineraler.
Sibirien
Grundvand
dannet
Bjergart
Indtag
Dybde
Farve
pH
Al
Pb
Cd
Cu
Ni
Zn
O
2
NO
3
Fe
SO
4
ml
17
16
15
14
13
12
11
10
8
9
7
6
5
4
3
2
1
ds/di
ds/di
g
g
mi/ms
ml
ml
dl
ds
ds
ds
ds
ds
ds
ds
ds
ds
Ler
sk
45,7
21,2
25,2
23,2
27,2
29,2
31,2
33,2
34,2
35,2
10,2
12,2
13,2
14,2
15,2
16,2
17,2
gub
gug
gug
gug
gub
gub
gub
ol
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gbu
gbu
ol
hi
1965
7,31
43
0,60
0,01
2,8
37
89
0,05
<0,5
1,5
21
2002
1974
1977
1976
1969
1968
1968
1969
1966
7,02
7,20
7,07
6,99
6,97
6,96
6,91
7,01
7,09
1
4
1
1
1
2
1
1
1
0,39
0,17
0,03
0,03
<0,1
<0,1
0,05
<0,1
<0,1
0,04
0,1
<0,1
<0,1
<0,1
<0,1
0,02
0,01
0,01
14
8,4
<0,1
<0,1
<0,1
0,1
1,2
<0,1
<0,1
2,9
27
4,5
2,7
2,9
0,1
0,1
3,6
1,1
21
460
2,1
4,5
2,3
7,7
8,1
11
1,7
0,08
0,07
0,02
0,02
0,01
0,01
0,01
0,01
0,01
36
17
<0,5
<0,5
<0,5
<0,5
<0,5
<0,5
<0,5
<0,1
<0,1
4,1
3,2
15
3,5
3,2
2,3
2,8
144
100
140
127
150
133
137
133
133
1979
1980
1989
1985
1982
1988
1990
7,17
7,29
7,27
7,27
7,25
7,25
7,23
1
1
2
1
3
2
2
0,04
0,62
<0,1
0,04
0,13
0,15
0,29
0,02
0,2
0,01
0,03
0,03
0,03
0,04
3,4
220
1,1
4,2
26
23
13
0,5
5,9
1,0
1,0
1,0
1
1,1
9,4
490
2
41
17
7,5
12
4,6
0,9
0,4
0,6
0,9
0,9
0,5
31
40
58
68
69
69
70
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
<0,1
23
31
25
25
32
34
38
Tabel 11.
Indholdet af uorganiske sporstoffer i µg/l i redoxboringen DGUnr. 238.900. Sibirien,
Falster, aug. 2012. Hovedbestanddele (ilt, nitrat, jern og sulfat) er i mg/l og repræsenterer
gennemsnit af 3 målinger i 2012. Bjergart: ”dl” = diluvialler (smeltevandsler), ”di” = diluvialsilt
(smeltevandssilt), ”ds” = diluvialsand (smeltevandssand), ”g” = grus”, ”ml” = moræneler, ”ms” =
morænesand, ”sk” = skrivekridt. Farver: ”gbu = gråbrune nuancer, ”hi” = hvid, ”ol” = oliven, ”gub”
= lys gulbrun”, ”gug” = lys gulgrå”. Bemærk, at indtag 8 og 9 på baggrund af de kemiske analyser
er byttet om i forhold filternummereringen i borerapporten.
Vejby
Redoxboringen i Vejby i Nordsjælland overvåger grundvand som er dannet fra 1955 og frem til
nu, dvs. inden for de sidste 5 år. Den er karakteriseret af 4 m diluvialler (smeltevandsler) i top-
pen og en smeltevandssandsekvens på ca. 25 m’s tykkelse med et tyndt lag diluvialler i ca. 11
m’s dybde. Leret er mørkt gråt og altså ikke oxideret i modsætning til sandet både over og un-
der. Boringen har 10 indtag i diluvialsandet under lerlaget i 11 m’s dybde og et enkelt indtag i
en selvstændig boring (DGUnr. 186. 855) over lerlaget, se også figur 20. Denne boring er al-
drig blevet pejlet.
75
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Boringerne er beliggende nær grundvandsskellet i Isefjord Hovedvandopland ind mod Øre-
sund Hovedvandopland. Den regionale strømningsmønster i området forventes at gå mod SV
mod Arresø, men der er ingen data, som viser det helt lokale strømningsmønster. Arealan-
vendelsen i området er landbrug. Det antages, at infiltrationen sker i et sandvindue mod NØ.
Dateringerne viser 3 distinkt forskellige grundvandslag. Der forekommer meget ungt grund-
vand – mindre end 5 år gammel - mellem det terrænnære smeltevandsler og det tynde smel-
tevandsler i 11 m u.t. Under det tynde lerlag følger ca. 5 m grundvand, som er 13-18 år gam-
melt og herunder - med et markant aldersspring - grundvand, som er mellem 37 og 58 år
gammelt. Der er ingen geologiske forskelle, der kan forklare det abrupte tidsspring, så de to
grundvandslag må tilhøre to strømningssystemer i grundvandet.
De tre lag har hver deres kemiske karakteristika. Det ældste – og dybeste - lag har ingen ni-
trat, men relativt meget sulfat. Indholdet af uorganiske sporstoffer (tabel 12) i dette lag er ge-
nerelt lavt. I det mellemste lag findes der to zoner (øverst og nederst) med nitrat og en mel-
lemliggende zone uden. I den øverste del af den mellemste zone findes et iltindhold på 2,6
mg/l og et nitratindhold på 6,3mg/l. I dette lag forekommer der forhøjede tungmetalværdier,
som varierer koncentrationsmæssigt efter samme mønster som nitratindholdet. Variationerne
er vist for kobber i figur 32.
Vejby
Grundvand
dannet
Bjergart
Indtag
Dybde
Farve
Al
Pb
Cd
Cu
Ni
Zn
O
2
NO
3
Fe
SO
4
Diluvialler
16
ds
11,3
Diluvialler
13
12
11
9
8
6
5
3
2
1
ds
ds
ds
ds
ds
ds
ds
ds
ds
ds
efter
2007
lgb
lgb
bgå
grå
grå
grå
grå
grå
grå
grå
2000
d.u.
1995
1956
1957
1957
1955
1962
1955
1976
1,5
<0,02
0,05
1,2
9,3
6
7,5
16,3
0,01
22
12,4
13,4
14,4
16,4
17,4
19,4
21,5
25,5
27,5
29,5
2,6
<0,5
0,9
3,4
12
26
7,2
3,1
1,9
0,6
0,03
0,8
0,03
<0,2
<0,2
<0,2
<0,2
<0,2
<0,2
0,13
0,05
0,28
0,05
0,02
0,03
0,03
0,03
0,03
0,03
170
0,4
56
1,8
0,8
0,03
0,03
0,1
0,03
19
9,2
43
11
9
8
6
26
7
13
810
81
1600
7
10
3
6
15
1
2
2,6
0,07
0,5
0,08
0,08
0.09
0,11
0,08
0,09
0,05
6,3
<0,5
7,4
<0,5
<0,5
<0,5
<0,5
<0,5
<0,5
<0,5
<0,01
0,5
0,03
0,3
8,4
5,9
6,1
5,8
3,1
3,4
22
22
31
76
86
97
113
103
45
20
Hydraulisk grænse
Tabel 12.
Indholdet af uorganiske sporstoffer i µg/l i redoxboringen ved Vejby i Nordsjælland
DGUnr. 186.854+186.855, august 2012. Hovedbestanddele (ilt, nitrat, jern og sulfat) er i mg/l og
repræsenterer gennemsnit af 3 målinger i 2012. Bjergart: ”dl” = diluvialler (smeltevandsler), ”ds” =
diluvialsand (smeltevandssand). Farve: ”bgå” = brungrå, ”lgb” = lys gulbrun. Grundvand dannet:
”d.u.” = datering usikker. Bemærk at indtag 4, 7 og 10 er ude af drift.
76
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
I det øverste sandlag med det yngste grundvand, som har et iltindhold på 7,5 mg/l forekommer
der forhøjede værdier af kobber (1,2 µg/l) og nikkel (9,3 µg/l). Figur 33 viser den tidslige udvik-
ling i nitrat- og sulfatindhold i det øverste indtag. De lave indhold af sulfat indikerer, at sulfider
ikke er indgået som reduktionsmiddel for nitrat. De høje kobberindhold optræder kun, hvor der
er nitrat tilstede, hvilket tyder på en direkte påvirkning fra arealanvendelsen.
Figur 32.
Nitrat og kobber i redoxboringen i Vejby, DGUnr. 186.855, målt 2012.
Figur 33.
Den tidslige udvikling i nitrat- og sulfatindholdet i øverste indtag i redoxboringen
Vejby, DGUnr. 186.855. Bemærk årstidsvariationen med lavt nitrat og sulfat indhold i vinter-
perioden og højt nitratindhold i sommerperioden.
77
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Sporstoffer, vandværkernes kontrol af indvindingsboringer
For 2012 er der indberettet i alt 1647 analyser af uorganiske sporstoffer. Disse er fordelt på
1542 boringer med i alt 1546 indtag. Hovedparten af indtagene er analyseret for arsen, bari-
um, bor kobolt og nikkel. Ud af de 1694 indtag er der fundet overskridelse af drikkevandskra-
vet for et eller flere stoffer i 217 indtag, svarende til 14 %.
I 2012 er drikkevandskravet for aluminium (100 µg/l) overskredet i to boringer på Fyn, hen-
holdsvis Tommerup, hvor aluminiumsindholdet er steget fra 20 i 1990 til 210 i 2012 og Nyborg,
hvor der er målt 170 µg/l. Dette indtag har ikke været analyseret tidligere.
I 2012 er drikkevandskravet for bor (1000 µg/l) overskredet i 3 boringer, henholdsvis i det øst-
lige Sjælland (Glostrup) samt på Bornholm. Alle tre indtag har haft et højt borindhold i analyser
tilbage fra 2005. Det vejledende drikkevandskrav for bor på 300 µg/l er i 2012 overskredet i 78
boringer fordelt over hele landet.
Kobolt er fra 2010 inddraget i vandværkernes boringskontrol. I 2012 er der fundet mindre
overskridelser af drikkevandskravet på 5 µg/l i 7 boringer. Der er ingen tidligere data at sam-
menligne med, og der er ingen fællestræk ved fundomstændighederne. Fundene er fordelt
jævnt i Jylland og i Hovedstadsområdet i såvel sand- som kalkmagasiner, i såvel nye som
gamle boringer med såvel lavt som højt indhold af andre metaller (især nikkel).
I 2012 er drikkevandskravet for nikkel (20 µg/l) overskredet i 26 boringer. 21 af disse ligger i
kommuner umiddelbart syd og vest for København. Den tidslige udvikling i nikkelindholdet vi-
ser en række karakteristiske mønstre: 1 boring har et konstant indhold, 2 er kontinuert svagt
faldende og 2 er kontinuert svagt stigende, 4 viser først stigende og så faldende koncentration,
5 viser først faldende og så stigende koncentration, 6 viser abrupte spring, heraf 3 fra høje til
lave koncentrationer og 3 fra lave til høje koncentrationer. De gradvise koncentrationsudviklin-
ger afspejler antageligt kemiske processer, som foregår mere eller mindre lokalt, mens de ab-
rupte ændringer antages at afspejle hurtige forandringer i grundvandets strømningsmønstre,
så det relativt pludseligt er grundvand med en helt anden oprindelse fx fra et andet opland el-
ler grundvandsmagasin og en anden geokemisk identitet, som strømmer igennem det aktuelle
indtag.
I 2012 er drikkevandskravet for arsen (5 µg/l) overskredet i 177 boringer fordelt over hele lan-
det. Forekomsten af arsen i dansk grundvand er helt overvejende naturlig og indholdet forven-
tes derfor generelt at være stabilt i det enkelte indtag. Kun i tilfælde, hvor et indtag er relativt
terrænnært, og koncentrationen er stigende over tid, kan der være god grund til at undersøge
de eventuelle årsager til denne stigning. Til dette er den tidslige udvikling i 49 indtag, som har
vist overskridelse af drikkevandskravet i 2012 udvalgt. Undersøgelsen viser, at den mest iøj-
nefaldende og mest konsistente anledning til ændringer i den målte koncentration af arsen i et
givent indtag er et skift af analyselaboratorium. Dette er anskueliggjort i tabel 13 og figur 34.
Data er umiddelbart forholdsvis konsistente inden for det enkelte laboratorium, men det gene-
relle niveau varierer en del fra laboratorium til laboratorium. Dette har som umiddelbar konse-
kvens, at vurderinger af den tidslige udvikling i indholdet af arsen ikke kan baseres på data fra
forskellige laboratorier uden en kritisk kontrol. Som det fremgår, er det især et laboratorium,
som skiller sig ud med relativt lave koncentrationer.
78
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Dato
14. okt. 1998
27. nov. 2001
14. maj. 2003
14. apr. 2005
3. sep. 2009
26.apr. 2012
Laboratorium
A
A
B
B
C
C
Metode
AAS, Hydrid
AAS, Grafitovn
ICP-MS
ICP-MS
ICP-MS
DS/ISO 17294-2
As (µg/l)
3,1
2,9
6,0
6,1
6.1
6,3
Tabel 13.
Arsenmålinger over tid i et bestemt indtag (DGUnr. 125. 202, indtag 1), men udført af
forskellige laboratorier og med forskellige metoder (se figur 34).
Figur 34.
Arsenmålinger i et bestemt, her anonymt, indtag, men udført af forskellige laboratorier
over tid. (Data, se tabel 13).
Der er ingen ændringer i indholdet af hovedbestanddele igennem perioden bortset fra en svag
stigning i iltindholdet, som alt andet lige skulle give en sænkning i indholdet af arsen.
Hvis der tages udgangspunkt i en fast population af målestationer, (boringer på Fyn som er
analyseret i perioden 2002 til 2012) er gennemsnittet for arsenmålinger fra det laboratorium,
som visuelt bedømt har det laveste generelle niveau, på 7,8 µg/l (i alt 86 målinger), mens gen-
nemsnittet for de øvrige tre laboratorier med flest analyser er hhv. 10,31 µg/l, 10,34 µg/l og
10,81 µg/l.
I
figur 35 ses den af laboratorium A målte frekvensfordeling for arsen i fynske boringer i perio-
den 2002 til 2012 og umiddelbart under den tilsvarende frekvensfordeling for laboratorium C.
Det ses, at andelen af indtag med koncentrationer under eller på drikkevandskravet på 5 µg/l
er større hos det første laboratorium end hos det andet.
79
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 35.
Frekvensfordelingen af koncentrationen af arsen målt i samme population af indtag af
forskellige analyselaboratorier.
Sammenfatning uorganiske sporstoffer
Analyseresultaterne fra 2012 af indholdet af uorganiske sporstoffer i dansk grundvand viser i
overensstemmelse med tidligere års overvågning, at der er mange boringer, hvor grundvands-
kvaliteten ikke kan overholde drikkevandskravene for især arsen og nikkel, men også for alu-
minium og bor. Dette stiller ekstra krav til vandværkernes pumpestrategi og vandbehandling,
idet alm. vandbehandling med iltning, eller neutralisering af surt vand, kan fjerne en del af dis-
se stoffer.
Der er fundet overskridelse af drikkevandskravet for et eller flere stoffer i 34 % af indtagene i
GRUMO og i 14 % i boringskontrollen.
Første analyserunde for uorganiske sporstoffer i 4 såkaldte redoxboringer, se kapitel 4, med et
stort antal tæt siddende grundvandsindtag viser, at indholdet af de metalliske sporstoffer gene-
relt er ganske lavt, men at forsuring af grundvandet, iltning af sulfidmineraler og karakteren af
arealanvendelsen kan forårsage stigninger i koncentrationen, der kan overskride drikkevands-
kravene. Abrupte ændringer i grundvandets alder og sporstofindhold i redoxboringerne tyder
på, at der af og til lokalt sker væsentlige ændringer i grundvandets strømningsmønster.
80
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Referencer, Sporstoffer
Dansk lovgivning, vejledninger mv.
Arbejdstilsynet, 2000: AT-vejledning C1.1. juli 2000. Vejleding om stoffer og materialer, Kemiske agenser.
Miljøministeriet, 2010a: Bekendtgørelse nr. 1022 af 25. august 2010 om miljøkvalitetskrav for vandområder og krav til udledning af foru-
renende stoffer til vandløb, søer eller havet.
Miljøministeriet, 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
31. oktober 2011 (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2013: Database - Kvalitetskrav for overfladevand Naturstyrelsen database for kvalitetskrav for overfladevand.
www.naturstyrelsen.dk/Vandet/Havet/Havmiljoet/Kvalitetskrav+for+overfladevand/Database/
(5-11-13)
Miljøstyrelsen, 1995: Toksikologiske kvalitetskriterier for jord og vand - Projekt om jord og grundvand fra Miljøstyrelsen 12/1995.
Miljøstyrelsen, 1998: Oprydning på forurenede lokaliteter – Hovedbind. Vejledning fra Miljøstyrelsen, nr. 6, 1998.
Miljøstyrelsen, 1999: Fjernelse af metaller fra grundvand ved traditionel vandbehandling på danske vandværker. Vandfonden. - Arbejds-
rapport fra Miljøstyrelsen 17/1999.
Miljøstyrelsen, 2010: ”Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand”. Opdateret juni og juli
2010.
EU- direktiver mv.
EU, 2000: Vandrammedirektivet. Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme
for fællesskabets vandpolitiske foranstaltninger.
EU, 2006: Grundvandsdirektivet. Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grund-
vandet mod forurening og forringelser.
EU, 2009: Scientific Committee on Consumers Safety. Updated revised request for a scientific opinion following the new classification of
some boron compounds as mutagenic and/or toxic to reproduction according to the Commission Regulation 790/2009
Andre referencer og litteratur i øvrigt
Adriano, D. C, 2001: Trace elements in terrestrial environments (2. edition). Springer Verlag.
Committee on Toxicity, 2003: www.food.gov.uk/multimedia/pdfs/evm_nickel.pdf.
DGU, 1989: Jordartskort over Danmark 1:200.000. Sjælland, øerne og Bornholm.
Friberg, N, 1998: Skov og skovvandløb. Tema rapport nr. 21 fra DMU. 1998.
Hyung-Sik et al 2004:
www.snupharm.ac.kr/lbj/erp/erpmenus/professor_thesis/upLoadFiles/29.pdf
(5-11-13)
Knudsen, C., 1999: Nikkel i grundvand. Danmarks og Grønlands Geologiske Undersøgelse, Rapport 1999/57.
Larsen, C.L., 1994: Danske aflejringers sporelement indhold. En status. DGU Datadokumentation nr. 7. DGU 1994.
Larsen, C.L. og Larsen, F., 2003: Arsen i danske sedimenter og grundvand. Vand og Jord 10. årgang nr. 4, side 147-151.
Naturstyrelsen, Miljøcenter Nykøbing Falster, 2009: Grundvandskortlægning Nord- og Midtfalster. Trin 1.
http://www.naturstyrelsen.dk/Vandet/Vand-i-
hverdagen/Grundvand/Grundvandskortlaegning/regional_status/Naturstyrelsen_Storstroem/Nord_midtfalster.htm
Storstrøms Amt, 2000: Redoxboring Sibirien. Teknik- og Miljøforvaltningen, Jord og Grundvand.
Storstrøms Amt, 2003: NOVA 2003 – Grundvandsovervågning 2002. Teknik- og Miljøforvaltningen, Jord og Grundvand.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010b: Grundvand. Status og udvikling
1989 – 2009. Teknisk rapport, GEUS 2010.
Links:
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19.10.2013)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.10.13)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10..2013)
GEUS, 1998 :
www.geus.dk/viden_om/gv02-dk.html
.
(5-11-13)Viden om grundvand. Vandets kredsløb.
81
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
6 Organiske mikroforureninger
Overvågningen af organiske mikroforureninger i grundvandet omfatter et stort antal miljø-
fremmede stoffer, der anvendes bredt i det moderne samfund. Overvågningsprogrammet for
grundvand (GRUMO) omfatter for hver programperiode et antal udvalgte stoffer. For perioden
2011-2015 omfatter programmet 19 stoffer, se tabel 15. Derudover sker der gennem vand-
værkernes boringskontrol en overvågning af organiske mikroforureninger inden for vandvær-
kernes indvindingsoplande, dels i henhold til bekendtgørelsen herom (MiM 2011, 2012) samt
eventuelt et udvidet stofvalg baseret på formodede eller kendte risici for forurening af grund-
vandet gennem anvendelse af givne stoffer inden for det enkelte vandværks indvindingsop-
land. I 2012 er i alt 108 forskellige stoffer omfattet af boringskontrollen.
Den meget brede anvendelse af stofferne i de forskellige grupper af organiske mikroforuren-
inger betyder, at såvel boringsudførelse og –udbygning som prøvetagning, prøveopbevaring
og laboratoriehåndtering af vandprøverne skal gennemføres med grundig omtanke og yderste
forsigtighed, da der er mange muligheder for at prøverne kontamineres. Der er således grund
til at være ekstra opmærksom på om de fundne indhold, især ved lave koncentrationer, er ret-
visende i forhold til den faktiske kvalitet af det grundvand, der er taget prøver af (Thorling,
2012b).
Ud over den samfundsmæssige påvirkning er der nogle klorerede eller bromerede forbindel-
ser, der kan dannes i naturen i lave, men målelige koncentrationer (Albers, 2010).
Det ligger ikke inden for rammerne af nærværende rapportering at udrede, hvorvidt den andel
af grundvandsressourcen, som er påvirket af organiske mikroforureninger er stigende eller fal-
dende. Dette kræver kendskab til de grundvandsdannende oplandes beliggenhed og areal-
mæssige udbredelse samt anvendelse af matematiske strømningsmodeller som ikke for nær-
værende er tilstrækkeligt udbyggede. Generelt set forekommer de organiske mikroforurenin-
ger i grundvandet som et resultat af punktildeforurening, mens egentlig fladeforurening må an-
ses for at være sjælden for de fleste stoffer.
Målsætning
Der er fastsat sundhedsmæssigt baserede drikkevandskrav for kroniske effekter (MiM, 2011)
for en række udvalgte stoffer. I henhold til EU's Vandrammedirektiv (EU, 2000) må grundvan-
dets indhold af forurenende stoffer ikke øges, og de udpegede grundvandsforekomster skal
beskyttes, og indholdet af forurenende stoffer nedbringes blandt andet med henblik på at re-
ducere omfanget af den rensning, der kræves til fremstilling af drikkevand.
Grundvandet må heller ikke påvirke overfladevand og terrestriske økosystemer med miljø-
fremmede organiske stoffer i en sådan grad, at målsætningerne for disse ikke kan opfyldes.
Relevans
Organiske mikroforureninger er med få undtagelser miljøfremmede stoffer med skadelige ef-
fekter for mennesker og økosystemer. Da følsomheden over for disse stoffer kan variere over-
ordentligt meget mellem fx planter, mikroflora og - fauna, fisk og mennesker, optræder der
kvalitetskrav og tålegrænser på meget forskellige koncentrationsniveauer fra stof til stof og fra
problemstilling til problemstilling, og der er derfor forskel på kvalitetskravene for grundvand,
drikkevand og overfladevand. I forbindelse med Vandplaner og anden miljøforvaltning er der et
82
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
betydeligt udækket vidensbehov på dette område. Forurening af grundvandet med miljøfrem-
mede stoffer fra punktkilder og forurenede grunde administreres via Jordforureningsloven
(MiM, 2009a) og afrapporteres af Miljøstyrelsen (MST, 2012a).
Mulige kilder til de organiske mikroforureninger
I det følgende gennemgås nogle af de mulige kilder til grundvandsforurening med forskellige
grupper af stoffer, som blandt andet indgår i NOVANA-programmet. For en mere grundig re-
degørelse, se (Brüsch & Villholt, 2011).
Aromatiske kulbrinter
Aromatiske kulbrinter er en gruppe organiske opløsningsmidler, hvortil blandt andet hører:
toluen - også kaldet toluol eller methylbenzen
xylen - også kaldet xylol eller dimethylbenzen
benzen - også kaldet benzol, stenkulsnafta eller cyklohexatrien
styren - også kaldet styrol, fenylethylen, vinylbenzen eller monostyren
Kilderne til de aromatiske kulbrinter kan være fyld- og lossepladser, olie- og benzinanlæg, as-
falt og tjærevirksomheder samt gasværker. Benzen er kræftfremkaldende for mennesker (Vi-
denscenter for arbejdsmiljø, 2013). Derudover er det mistænkt for at kunne medføre foster-
skader, (Arbejdsmiljøsekretariatet, 1984).
Halogenerede alifatiske kulbrinter:
De halogenerede alifatiske kulbrinter omfatter en gruppe af stoffer, som primært har været an-
vendt som opløsnings- og affedtningsmidler bl.a. til kemisk tøjrensning, i metal- og elektronik-
industrien og som opløsningsmidler i maling og lakker. Ofte bruges betegnelsen klorerede op-
løsningsmidler i daglig tale, da den største gruppe af disse stoffer indeholder halogenet klorid.
De hyppigst fundne er
tetrakloretylen
trikloretylen
diklorethylener og – ethaner
klorethylen (vinylklorid)
Kilderne til de halogenerede alifatiske kulbrinter kan fx være fyld- og lossepladser og forure-
nede grunde i tilknytning til farve- og lakindustri, galvanisering, benzinanlæg og anlæg til ke-
misk tøjrensning. Deres anvendelse i små erhvervsvirksomheder har medført et arealmæssigt
mangefold af forekomster i jord og grundvand.
Stoffet vinylklorid er et nedbrydningsprodukt fra de klorerede kulbrinter. Vinylklorid kan minera-
liseres direkte eller nedbrydes til ethan via ethen (Albrechtsen & Bjerg, 2000). Da omsæt-
ningshastigheden af vinylklorid i grundvandsmagasinerne formodentligt er mindre end for de
øvrige klorerede kulbrinter, må det antages, at der på længere sigt kan ske en opkoncentre-
ring af vinylklorid i de grundvandsmagasiner, der i dag er forurenet med klorerede kulbrinter.
Vinylklorid er et kræftfremkaldende stof (Beredskabsstyrelsen, 2013). Visse af de enkleste ha-
logenerede kulbrinter, f. eks. triklormetan (kloroform) kan optræde naturligt i grundvand i lave
koncentrationer (Jacobsen m.fl., 2007).
83
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Fenol og klorphenoler
Fenol indgår i veddet hos træagtige planter, og af samme grund i trætjære. Det blev isoleret
fra stenkulstjære allerede i 1834 og var råstof for det første plastmateriale, bakelit, fra ca.
1910. I dag bruges fenol bl.a. til fremstilling af nylon og bisfenol A (til epoxyforbindelser og po-
lycarbonater). Desuden indgår stoffet i talrige industriproduktioner, der fører til så forskellige
slutprodukter som lægemidler, pesticider, farvestoffer og syntetiske harpikser.
Alkylfenoler er bl.a. østrogenlignende stoffer, nonylfenoler, phthalater og PCB’ere. De anven-
des bl.a. som antioxidanter og til fremstilling af tensider.
Halogenerede fenoler (klorphenoler) anvendes som desinfektionsmidler og til fremstilling af
ukrudtsmidler, fx 2,4-diklorfenoxyeddikesyre.
Fenol og fenolforbindelser bidrager i mange sammenhænge til forurening af vand og jord. Dels
er de giftige, dels smager og lugter de ubehageligt. Klorerede fenolforbindelser kan smages i
så lave koncentrationer som 1 μg/l, dvs. fortyndet 1 mia. gange.
Mange fenolforbindelser er produceret som giftstoffer, fx som desinfektionsmidler eller pestici-
der, og har samme virkning, når de slipper ud i naturen. Giftvirkningen har især betydning, når
forbindelserne kommer ud i vandløb og søer, fx via spildevand eller fra landbrugsarealer. Min-
dre koncentrationer gør vandet uegnet som drikkevand. Større koncentrationer dræber dyre-
eller planteliv, afhængigt af hvilke forbindelser, der er udledt - fx har det vist sig, at det yderst
giftige dioxin er et biprodukt ved fremstillingen af bl.a. visse ukrudtsmidler og afløvningsmidler.
Tjæreforureninger stammer blandt andet fra gasværker og steder, hvor tjære er blevet anvendt
i produktionen (asfalt), eller hvor tjæreaffald er blevet deponeret (lossepladser), og pladser
som har været anvendt til tjæring af fiskenet. Derudover kan fenol og methylfenoler også dan-
nes ved nedbrydning af naturligt organisk stof. Flydende husdyrgødning kan indeholde op til
2400 mg fenol pr. kilo tørstof (Fyns Amt, 2002). Fenolforbindelser, fx nitrofenoler og klorfeno-
ler, kan blive spredt med grundvandsstrømmen fra giftdepoter, fx gamle gasværksgrunde.
Fremstilling og anvendelse af træimprægneringsmidler (pesticider rettet mod skimmel og
svamp) kan også være en kilde til forurening med klorerede fenoler. Eksempelvis har penta-
klorfenol i perioden 1956 til 1979 været anvendt til træimprægnering i mængder på op til 4.300
kg/år. Klorerede fenoler kan være ledsaget af yderst giftige dioxiner og dibenzofuraner. Penta-
klorfenol er meget giftig, lokalirriterende, miljøfarlig og mistænkt for at være kræftfremkaldende
(MST, 2012b).
Fenolforbindelser kan i større eller mindre grad nedbrydes af bakterier, afhængigt af forbindel-
sens kemiske sammensætning. Nedbrydning sker både i jord, vand og i spildevandsrens-
ningsanlæg.
Nonylfenoler
I de seneste år har der været stor fokus på hormonlignende stoffers forekomst i miljøet, her-
under stofgruppen nonylfenoler. Nonylfenoler i miljøet stammer primært fra nedbrydning af
nonylfenolethoxylater, som blandt andet findes i vaskemidler og rengøringsmidler. Brugen af
nonylfenolethoxylater ophørte dog i 1989 (MST, 1991). Flydende husdyrgødning kan indehol-
de op til 8,9 mg nonylfenol pr. kilo tørstof (Fyns Amt, 2002).
Phthalater (blødgørere)
84
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Lige siden udviklingen af PVC (polyvinylklorid), som er en hård plast, har man haft brug for
stoffer, der kunne gøre plasten blød og bøjelig. Til dette formål har man udviklet en stor
mængde kemisk forskellige blødgørere. De mest anvendte blødgørere indgår i den stofgrup-
pe, der i daglig tale kaldes Phthalater.
Phthalaterne Di(2-ethylhexyl)-phthalat (DEHP), Dibuthylphthalat (DBP) og Di-iso-nonylphthalat
(DNP) indgår i grundvandsovervågningens analyseprogram.
DEHP har været anvendt som blødgører i PVC-plast i over 50 år. Forsøg med mus og rotter
har vist, at der er en sammenhæng mellem mængden af DEHP og udviklingen af leverkræft.
Om det også gælder for mennesker er endnu uvist. DEHP har derudover en hormonlignende
effekt. Hos rotter kan DEHP give forandringer i sædleder og i testikler, mindske antallet af fos-
tre og øge risikoen for abort. Disse forsøg har medført, at DEHP er kommet på EU's liste over
farlige stoffer (reproduktionstoksisk stof), og i indeværende år har EU Kommissionen foreslået,
at DEPH fremover skal klassificeres som et ”prioriteret farligt stof” (Europaudvalget, 2012). Mil-
jøstyrelsen har forbudt DEHP i legetøj til børn under 3 år. Flydende husdyrgødning kan inde-
holde op til 4,7 mg DEHP pr. kilo tørstof (Fyns Amt 2002).
DBP forekommer blandt andet i trykfarver, maling, udfyldningsmidler, opløsningsmidler, hær-
dere, metaloverfladebehandlingsmidler, bindemidler, gulvbelægningsmaterialer og isolerings-
materialer. DBP er altså et stof, som forekommer i mange forbindelser, og dets fysi-
ske/kemiske egenskaber medfører, at de er hyppigt forekommende i miljøet, i laboratorieud-
styr o.l. Det er derfor meget svært at undgå et vist baggrundsniveau i forbindelse med analy-
ser af DBP. DBP er som DEHP klassificeret som kategori 2 reproduktivt giftstof af EU.
Detergenter
Detergenter (vaskemidler) kan dannes naturligt, men de typer af detergenter, der analyseres i
overvågningsprogrammet, de lineære alkylbenzensulfonater (LAS), stammer primært fra vas-
ke- og rengøringsmidler. Stofferne kan muligvis også stamme fra overfladeaktive stoffer, som
tilsættes ved opblanding af pesticider før udsprøjtning. Tilsætningen af overfladeaktive stoffer
bidrager blandt til at øge aktivstoffernes blandbarhed med vand (Kudsk, 1999) og kan derved
påvirke pesticidernes spredning i miljøet.
MTBE
MTBE er et hjælpestof, som kan tilsættes benzin for at øge oktantallet og fremme forbrændin-
gen i motoren. Siden 2000 har det ikke været anvendt i Danmark i oktan 92 og 95 benzin.
MTBE er letopløseligt i vand og er en indikation på forurening med benzin i grundvandet. Si-
den 2000 er der gennemført en omfattende oprydning af benzinforurenede grunde (Energi og
olieforum) og der ses i dag en faldende udbredelse af MTBE i grundvandet (Brüsch & Villholt,
2011).
Grundvandsovervågning
Datagrundlag
I perioden 2011-2015 gennemføres der i grundvandsovervågningen (GRUMO) analyser for
organiske mikroforureninger i gennemsnitligt 500 indtag pr. år, hvor det enkelte indtag ikke
nødvendigvis prøvetages hvert år. Analysefrekvensen afhænger af, hvor høje koncentrationer
der tidligere er fundet. Stofferne fastholdes i overvågningsprogrammet så længe der stadig gø-
85
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
res fund. I 2012 er der taget prøver i 131 indtag. Stoffer, analysefrekvenser og detektions-
grænser fremgår af programbeskrivelsen (NOVANA hjemmeside).
Det er karakteristisk for en væsentlig del af fundene af organiske mikroforureninger i GRUMO,
at koncentrationen er lav, tæt på den krævede detektionsgrænse, og at antallet af genfund i
det enkelte indtag er forholdsvis beskedent. Sandsynligheden for forekomst af falske positiver
(fund, hvor der reelt intet er i prøven) er forøget, når der måles koncentrationer tæt på detekti-
onsgrænsen sammenlignet med målinger af højere koncentrationer. For at holde omfanget af
rapportering på et overskueligt niveau, og fokusere opmærksomheden på de væsentligste
fund/forureninger i GRUMO, rapporteres kun fundomstændigheder for stoffer, hvor analysere-
sultatet har overskredet drikkevandskravene.
Det er påvist, at kloroform kan dannes naturligt. Sigtet med nærværende rapportering har først
og fremmest været at belyse den samfundsbetingede påvirkning af grundvandet, hvorfor ana-
lyser af kloroform (triklormetan) ikke er medtaget.
For henholdsvis nonylfenoler, benzen, toluen og xylen er der rejst tvivl om validiteten af en del
af analyseresultaterne. Naturstyrelsen påpeger (Vestjylland Vand, 13-04-2012), at der i en pe-
riode i 2011 har kunnet konstateres en uforklarlig overhyppighed af fund af nonylfenoler. Fag-
datacenter for Grundvand ved GEUS, har for 2011 og 2012 iagttaget et bemærkelsesværdigt
stort antal tilfælde af fund af nonylfenoler i nyetablerede boringer. Miljøcenter Roskilde har
bemærket en uforklarlig overhyppighed af fund af benzinrelaterede stoffer, især toluen og
benzen.
På grund af disse usikkerheder er antallet af fund af organiske mikroforureninger nedenståen-
de opgjort uden de problematiske stoffer.
Tilstand, udvikling og årsager
I 2012 er der i alt gjort fund (>3 x detektionsgrænsen) af organiske mikroforureninger i 12 ud af
131 prøvetagne grundvandsovervågningsindtag svarende til 18,3 % af indtagene. Fundene
omfatter stofferne DNP (diisononylfenol), triklorethylen, fenol og vinylklorid.15 fund er gjort i
boringer, som er etableret i 2011 eller 2012. Det svarer til, at der er gjort sikre fund af organi-
ske mikroforureninger i 9 % af de nye boringer til generel overvågning.
Det dybeste fund (bla. nonylfenoler) er gjort 148 m u.t. under mere end 100 m lerdække i en
boring etableret i til grundvandskortlægningen (se kapitel 2 om det nye stationsnet). I samme
indtag er der fund af AMPA i 2011 og 2012. Disse fund er næppe retvisende.
Der er fundet overskridelser af drikkevandskravene i 8 indtag, svarende til ca. 6 %. Disse er
beskrevet i tabel 14.
86
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Drikkevands
krav µg/l
Antal indtag med
Ana-
lyser
Fund
>3 x
DG
Over-
skri-
delse
Stof
Beskrivelse af fundsted for
drikkevandskvalitets-overskridelser
Vinyl-
klorid
0,3
131
6
5
TCE,
Triklor-
etylen
1
131
2
1
DNP,
Di-iso-
nonyl-
phthalat
1
131
6
2
Et indtag i København, Gladsaxe, industrikvarter
(DGUnr: 200.3438). Indhold 2,3 µg/l. Fund i tilbage
fra 2003.
Fire indtag i på Lolland, Vesterborg, landbrugsarealer
(DGUnr: 230.111., 230.112 (to indtag) og 230.130) i
dybder fra 25 til 40 mu.t. Indhold fra 0,43 µg/l til 5,5
µg/l. Mange tidligere fund i samme størrelse tilbage
fra 1999. Der ses ingen konkrete eller sandsynlige
kilder i området.
Et indtag i København, NV, tidligere industrikvarter
(DGUnr: 201.5935). Indtaget er analyseret første
gang i 2006, hvor der blev konstateret et indhold på
14 µg/l. I 2010 var indholdet på 7 µg/l og i 2011 på
8,6 µg/l og i 2012 på 5,2 µg/l. Forureningen truer det
underliggende kalkmagasin.
Et indtag i Frøslev Plantage (DGUnr: 174. 280) med
et indhold på 1,48 µg/l. Førstegangsfund. Indtaget
analyseret siden 2006. Et indtag overvågningsboring
tilhørende Brovst Vandværk (DGUnr: 25. 633) med
et indhold på 1,1 µg/l. Fundet bekræfter fund i 2011
på 0,2 µg/l.
Oplysninger om boringernes beliggenhed og stamdata kan ses på JUPITER hjemmesiden ved indtast-
ning af DGU-nummer.
Tabel 14.
Fundomstændigheder for organiske mikroforureninger, som i 2012 har overskredet
drikkevandskravet i indtag i grundvandsovervågningsboringer. DG = Detektionsgrænse.
I tabel 15 er vist en komplet opgørelse af analyseindsatsen på GRUMO – inklusive de stoffer,
hvor der er rejst tvivl om analyseresultaternes validitet – for perioden 2008-2012. Perioden er
valgt for at muliggøre sammenlignelighed med opgørelsen af vandværkernes Boringskontrol
som angivet i tabel 19. Det skal bemærkes, at der i GRUMO-programmet er lagt særligt vægt
på at placere målestationerne, så de er upåvirkede af depoter, forurenede grund mv.
87
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Gruppe
Stof
Indtag
antal
Fund
antal
Fund
>3xDG
1)
antal
%
Indtag
>75 %
af DK
antal
9
8
1
3)
0
0
0
0
0
1
0
0
1
0
0
0
0
0
13
0
1
2
0
8
5
2
0
2
<1
%
1
<1
<1
Over DK
2)
an-
tal
7
7
0
0
0
0
0
0
1
0
0
1
0
0
0
0
1
1)
11
0
0
2
0
6
2
2
0
2
<1
%
<1
<1
Stofnr
kode
0426
0431
3044
0467
0468
9406
9407
9409
0457
0649
0662
0665
0668
2662
2664
3007
0442
2612
2616
2617
2618
2621
9946
2776
2688
2690
2695
1
1
1
1
1
1
1
1
2
4
4
4
4
4
4
4
6
6
6
6
6
6
6
7
7
7
7
1)
2)
3)
4)
5)
Tabel 15.
Komplet opgørelse af analyseindsatsen på GRUMO – inklusive de stoffer, hvor der er
rejst tvivl om analyseresultaternes validitet – for perioden 2008 til 2012.
Stofgrupper: 1: Hormonforstyrrende stoffer, 2: Detergenter, 4: Aromatiske kulbrinter, 6:
Halogenerede alifatiske kulbrinter, 7: Fenol og klorfenoler, se også tabel 16 og 19.
DEHP
928
46
23
2,5
DNP
928
33
16
1,7
DBP (Dibutylphthalat)
928
16
0
4)
Nonylfenoler
928
68
40
4,3
5)
Nonylfenolethoxylater
713
0
0
Nonylfenol (NP1EQ)
928
0
0
Nonylfenol (NP2EQ)
928
0
0
NPE
65
0
0
(NP1EQ+NP2EQ+NP)
5)
Alkylbenzensulfonat
669
1
1
<1
5)
Naphthalen
688
7
4
<1
4)
Benzen
908
46
8
<1
4)
Toluen
908
209
59
6,5
4)
Xylen
687
78
29
4,2
4)
O-xylen
713
33
13
1,8
M+P-xylen
4)
713
75
29
4,1
Ethylbenzen
3
0
0
1,2-Dibrom-ethan
908
2
0
Trichlormetan (kloroform) 883
96
59
6,7
Tetrachlormethan
908
4
0
Tetrachlorethylen
908
13
5
<1
Trichloretylen
907
20
10
1,1
1,1,1-trichlorethan
908
7
3
<1
Vinylchlorid
908
12
8
2,5
Fenol
907
30
12
1,3
2,4-diklorfenol
5)
686
4
1
<1
5)
2,6-diklorfenol
626
0
0
Pentaklorfenol
907
2
0
DG = Detektionsgrænse
DK = Drikkevandskrav
Detektionsgrænsen x 3 er større end 75 % af drikkevandskravet
Der er rejst tvivl om validiteten af visse af analyseresultaterne
Udgået af analyseprogrammet fra 2011.
<1
<1
1,5
<1
<1
<1
<1
<1
<1
<1
1,2
<1
<1
<1
<1
<1
88
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Organiske mikroforureninger, vandværkernes indvindingsboringer
Datagrundlag
De kemiske analyser i boringskontrollen har gennem årene været gennemføret med en bred
vifte af detektionsgrænser varierende fra meget lave detektionsgrænser svarende til GRUMO
til detektionsgrænser på højde med et eventuelt drikkevandskrav (grænseværdier) og i nogle
tilfælde højere end drikkevandkravet (tabel 16 og 19). Dette står i modsætning til grundvands-
overvågningen, hvor alle analyser udføres med en fast, krævet detektionsgrænse. Det skal
bemærkes, at det fremgår af Bekendtgørelse om kvalitetskrav til miljømålinger (NST, 2011), at
analysekvalitetskravene til kemiske analyser i boringskontrollen, herunder kravene til detekti-
onsgrænserne, nu er de samme som for NOVANA.
Som tommelfingerregel bør detektionsgrænsen ikke være højere end 10 % af kvalitetskravet,
hvis data skal anvendes til forvaltningsformål.
Der findes intet ajourført nationalt register over hvilke vandværksboringer, der er aktive, (se
Indledning, kap 2 og kap 7). Det betyder i praksis, at der i JUPITER kan være registreret vand-
forsyningsboringer, som har eller har haft høje koncentrationer af organiske mikroforureninger,
som ikke længere eller ikke for nærværende leverer vand, der skal anvendes til drikkevand el-
ler anden konsum.
Tilstand, udvikling og årsager
I 2012 har vandværkerne analyseret for 108 forskellige stoffer inden for gruppen organiske
mikroforureninger (eksklusive pesticider). Der er indberettet analyseresultater fra 1659 borin-
ger, tilhørende 963 vandværker fordelt på 92 kommuner. Der er tilsyneladende ikke indberettet
analyser af organiske mikroforureninger i aktive vandværksboringer fra kommunerne Lyngby-
Tårbæk, Herlev, Vallensbæk, Fanø, Ringkøbing-Skjern og Læsø.
I boringerne er der gjort fund med koncentrationer, der overskrider 3 x detektionsgrænsen og
fundet overskridelser af drikkevandskravene jf. tabel 16, 17 og 18. Det skal bemærkes, at det
sæt af boringer, som indgår i vandværkernes egenkontrol, ændrer sig fra år til år, fordi vand-
værkerne ofte vælger at stoppe eller formindske indvindingen fra forurenede boringer. Det må
derfor forventes, at tabellerne underestimerer påvirkningen af grundvandet, og derfor ikke kan
tages som udtryk for den generelle tilstand i grundvandet.
Overskridelserne er hovedsageligt knyttet til kendte forureninger i Hovedstadsområdet (se
Thorling mfl., 2010, tabel 6) og i Nordjylland (Hjørring).
Tabel 17 angiver kommune, DGUnr. og dybdeinterval for indtag i boringer, hvor et drikke-
vandskrav er overskredet for de halogenerede alifatiske kulbrinter. Størrelsen af overskridel-
sen er angivet som det antal gange koncentrationen overskrider drikkevandkravet. Tilsvarende
er angivet for de resterende stoffer, som har overskredet drikkevandskrav i 2012 i tabel 18.
89
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Stof
Analy-
seret
Fund
Fund >3xDG
1)
>75 %
af DK
Over DK
2)
Antal
2
3
3
3
3
4
4
4
4
4
4
6
6
6
6
6
Anioniske
C10 – C25
C6 – C10
C6 – C35
MTBE
Benzen
Toluen
Xylen
M+P-xylen
BTEX (sum)
294
53
37
36
182
496
495
136
408
5
Antal
199
1
1
2
12
6
23
17
3
1
Antal
2
0
3)
1
2
11
3
9
8
3
1
%
1%
3%
6%
6%
<1 %
2%
6 %
*)
<1 %
20 %
*)
An-
tal
0
1
1
2
1
2
0
0
0
1
%
2%
3%
6%
<1 %
<1 %
20 %
*)
An-
tal
0
1
1
2
0
2
0
0
0
0
0
0
5
7
0
5
0
0
%
2%
3%
6%
<1 %
0602
9495
9508
9509
0490
0662
0665
0668
2664
3006
3007
2616
2617
2618
2621
0404
0408
0407
38%
*)
<1 %
1%
3087
4542
9422
9946
2676
2688
Tabel 16.
Opgørelse af det overordnede resultat af analyseindsatsen i vandværkernes
egenkontrol i 2012. Kun stoffer, der er fundet i koncentrationer større end 3 gange detektions-
grænsen (DG) er medtaget. DK er drikkevandskravet (grænseværdien) . Standatkodelisten, se
Standat hjemmesiden. Kodeliste STD00019.
Stofgrupper: 2: Detergenter, 3: Olieprodukter, 4: Aromatiske kulbrinter, 6: Halogenerede alifatiske
kulbrinter, 7: Fenol og klorfenoler.
Ethylbenzen
459
8
2
<1 %
0
Tetraklormetan
488
1
1
<1 %
0
Tetrakloretylen
493
21
18
4%
6
Triklorethylen
495
36
28
6%
7
1,1,1-trikloretan
488
3
2
<1 %
0
Cis-1,2-
70
23
16
23 %
6
Dichlorethylen
6
Trans-1,2-
70
8
4
6%
2
Dichlorethylen,
6
1,1-
69
2
2
3 %*
0
Dichlorethylen
6
Chl. opl.midler
4)
8
8
7
88%
*)
3
6
1,1-Dichlorethan
67
12
6
9 %
*)
0
6
1,2-Dichlorethan
480
13
2
<1 %
2
6
Vinylklorid
89
10
9
10 %
2
7
Fenol
110
5
2
2%
0
7
2,4-dichlorphenol 1539
3
2
<1 %
0
1) DG = Detektionsgrænse
2) DKK = Drikkevandskrav
3) Den anvendte detektionsgrænse er større end drikkevandskravet
4) Chlorerede opløsningsmidler - uspecifiseret
* spinkelt datamateriale
1%
1%
9%
3%
1%
1%
7%
38%
*)
<1 %
2%
3
0
2
1
0
0
90
Stofkode
(STAN DAT)
Stofgruppe
Analyseår 2012
Boringer
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Halogenerede alifatiske kulbrinter. Højeste overskridelse i 2012 i indvindingsboringer
opgivet som forholdet mellem den målte værdi og drikkevandskravet.
Kommune
DGUnr
Dybde,
Tetra-
Tri-
Di-
Diklor- Vinyl- Chl.opl.
m u.t.
klor-
klor-
klor- ethylen klorid midler
ethylen
ethylen ethan
– uspec.
Hjørring
5. 594
53,9-73,5
20
5,3
Rødovre
200. 3628 9,0-52,0
1,3
1,3
Frederiksberg
201. 274
27,0-41,5
5,5
Frederiksberg
201. 3702 49,5-70,0
9,8
1,5
5,4
Frederiksberg
201. 5311 32,5-51,0
4,7
1,8
1,6
Frederiksberg
201. 5312 29,5-49,5
1,6
Ishøj
207. 2693 17,4-31,5 1,8
1,5
Ishøj
207. 2696 16,7-28,1 2,0
1,5
Ishøj
207. 2701 15,7-28,5 1,7
1,4
Tårnby
208. 1560 6,2-60.00
6,0
1,3
Hvidovre
208. 1578 6,5-60,0
3,3
Tårnby
208. 1968 17,7-40,0
17
2,3
Tabel 17.
Fundomstændigheder for alifatiske kulbrinter ved vandværkernes boringskontrol i
2012 for de tilfælde, hvor drikkevandskravene har været overskredet. Højeste overskridelse i 2012
er opgivet som forholdet mellem den målte værdi og drikkevandskravet.
Højeste overskridelse i 2012 i indvindingsboringer.
Opgivet som forholdet mellem den målte værdi og drikkevandskravet.
Olieprodukter
Aromater
Dybde
Kommune
DGUnr.
m u.t.
C6-C35
C6-C10
C10-C25
Benzen
Hjørring
5.533
23,5 - 43,5
4,6
Ebeltoft
Vordingborg
91. 25
227. 144
16,3-21,3
210
22
210
22
1,4
Tabel 18.
Fundomstændigheder for olieprodukter og aromatiske kulbrinter ved vandværkernes
boringskontrol i 2012 for de tilfælde, hvor drikkevandskravene har været overskredet. Den højeste
overskridelse i 2012 er angivet som forholdet mellem den målte værdi og drikkevandskravet.
Tabel 19 viser en opgørelse af de overordnede resultater af analyseindsatsen i vandværker-
nes egenkontrol i perioden 2008–2012, svarende til en komplet cyklus af boringskontrol i alle
indvindingsboringer. Oplysninger om boringernes beliggenhed og stamdata samt øvrige
grundvandskemiske sammensætning kan findes i JUPITER ved indtastning af DGU nr. i ”sø-
geformular” under indgangen ”Adgang til alle data”, se JUPITER hjemmesiden.
Der er kun medtaget stoffer, der er fundet i koncentrationer, som ligger over 75 % af drikke-
vandskravet, hvilket er den koncentration, der ifølge Vandrammedirektivet udløser en indsats
med henblik på at nedbringe koncentrationen af stoffet i grundvandet. Det ses, at der er fore-
taget et stort antal analyser af ”renseri-stofferne”: trikloretylen, tetrakloretylen og deres ned-
brydningsprodukter.
91
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Stof
Bo-
ringer
Antal
5
1023
17
23
365
340
214
138
776
1741
23
1645
196
196
1661
1666
1668
1667
Fund
Antal
1
692
4
3
11
3
2
6
77
17
3
19
4
4
3
48
74
13
Fund >3xDG
1)
Antal
1
74
1
3)
0
3)
3
3)
1
3)
1
5
8
8
1
5
3
0
3)
3
30
54
3
%
>75 %
af DK
Antal
1
2
4
3
11
3
1
5
4
4
1
2
1
4
1
15
15
1
*
<1 %
24 %
13 %
3%
1%
<1 %
4%
<1 %
<1 %
4%
<1 %
<1 %
2%
<1 %
<1 %
<1 %
<1 %
4%
<1 %
*
<1 %
2%
<1 %
<1 %
<1 %
<1 %
*
%
Over DK
2)
Antal
1
2
4
3
11
3
1
5
3
4
1
2
1
3
1
14
13
0
9
2
3
3
2
1
1
1
1
1
%
1
2
3
3
3
3
3
3
3
4
4
4
5
5
6
6
6
6
6
DEHP
*
Anioniske
7%
Olie
6%
Olieprodukter
-
C10 – C25
1%
C25 – C35
<1 %
C6 – C10
<1 %
C6 – C35
3,6 %
MTBE
1%
Benzen
<1 %
BTEX (sum)
4%
Methylbenzen
<1 %
Fluoranthen
2%
Benz(a)pæren
-
Tetraklormetan
<1 %
Tetrakloretylen
2%
Triklorethylen
3%
1,1,1-trikloretan
3%
Cis-1,2-
286
45
30
11 %
10
Dichlorethylen
6 Trans-1,2-
286
11
7
3%
2
Dichlorethylen,
6 Chl. opl.midler
4)
8
8
8
*
3
6 1,2-Dichlorethan
1590
31
17
1%
3
6 Vinylklorid
319
23
14
4%
6
7 Fenol
518
16
7
1%
1
7 4klor,2metylfenol 3884
8
3
<1 %
1
7 2,4-dichlorfenol
5839
15
5
<1 %
1
7 Pentaklorfenol
755
1
1
<1 %
1
8 Dietylæter
13
1
1
*
1
1) DG = Detektionsgrænse 2) DK = Drikkevandskrav
3) Den anvendte detektionsgrænse er større end drikkevandskravet
4) Chlorerede opløsningsmidler – uspecifiseret * spinkelt datamateriale
*
<1 %
24 %
13 %
3%
1%
<1 %
4%
<1 %
<1 %
4%
<1 %
<1 %
2%
<1 %
<1 %
<1 %
<1 %
3%
<1 %
*
<1 %
<1 %
<1 %
<1 %
<1 %
<1 %
*
Tabel 19.
Opgørelse af det overordnede resultat af analyseindsatsen i vandværkernes borings-
kontrol i perioden 2008–2012, svarende til en hel cyklus af boringskontrol. Kun stoffer, der
overstiger drikkevandkravet med 75 % (jf. Vandrammedirektivet) er medtaget. For
Standatkodelisten, se Standat hjemmesiden. Kodeliste STD00019. Stofgrupper: 1:
Hormonforstyrrende stoffer, 2: Detergenter, 3: Olieprodukter, 4: Aromatiske kulbrinter, 5: PAH, 6:
Halogenerede alifatiske kulbrinter, 7: Fenol og klorfenoler, 8: Alkoholer og ætere.
92
Stofkode
(STAN DAT)
kode
0426
0602
2552
3002
9495
9496
9508
9509
0490
0662
3006
3007
2701
9824
2616
2617
2618
2621
0404
0408
3087
9422
9946
2676
2686
2688
2695
3047
Stof Gruppe
Analyse år
2008- 2012
Boringer
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
For trikloretylen er 75 % af drikkevandskravet i perioden 2008 til 2012 overskredet i 4 boringer
i Frederiksberg kommune, 3 boringer i Høje Tåstrup, 4 boringer i Tårnby og 1 boring i hen-
holdsvis Rødovre, Furesø, Solrød og Hjørring.
For tetrakloretylen er 75 % af drikkevandskravet i perioden 2008 til 2012 overskredet i 5 borin-
ger i Høje Tåstrup, 3 boringer i Ishøj, 3 boringer i Køge og 1 boring i henholdsvis Hvidovre,
Rødovre, Furesø, og Hjørring.
Der er foretaget et langt mindre antal analyser af olie og olieprodukter, men i 31 boringer sva-
rende til 24 % af de analyserede boringer overskrides 75 % af drikkevandskravet, netop for
olie og olieprodukter.
Forskellen i forholdet mellem antal analyser og antal fund for henholdsvis renseristofferne og
olieprodukterne tyder på at overvågningen af olieprodukterne er mere fokuseret (omkring
kendte punktkilder (benzintanke mv.), mens renseristofferne er mere geografisk spredte og, at
der stadig foregår en indkredsning af problemets omfang.
Sammenfatning organiske mikroforureninger
Sammenfattende for såvel grundvandsovervågningen som vandværkernes boringskontrol vi-
ser fund af mange forskellige organiske mikroforureninger, at der i et moderne industrialiseret
samfund med en bred anvendelse af miljøfremmede stoffer ofte forekommer spild, som påvir-
ker grundvandet i uheldig retning, uden at det efterfølgende er muligt umiddelbart at fastslå
beliggenheden af kilden eller nærmere at angive udbredelsen. Samlet set er størstedelen af
analysedata præget af lave koncentrationer, få genfund, eller genfund over en kortere årrække
som dokumenteret af den detaljerede gennemgang af organiske mikroforureninger fra vand-
værkernes egenkontrol på Fyn (Thorling m.fl., 2012).
Det hører i lige så høj grad med til det samlede billede af grundvandsforureningen med orga-
niske mikroforureninger, at når en massiv forurening først er etableret, så kan de forurenende
stoffer trænge dybt ned i samfundets reserve af uforurenet grundvand. Det viser langvarige
overskridelser af drikkevandskravene i oftest bynære boringer inden for eller i nærheden af
kendte depoter og forurenede grunde (Thorling m.fl., 2011). Kun stoffer, der er fundet i kon-
centrationer, som overstiger drikkevandskvalitetskravet med 75 %, som er den koncentration,
der ifølge Vandrammedirektivet udløser en indsats med henblik på at nedbringe koncentratio-
nen af stoffet i grundvandet, er medtaget.
Det ses, at der er foretaget et stort antal analyser af ”renseri-stofferne” trikloretylen og tetraklo-
retylen og deres nedbrydningsprodukter. For trichloretylen er 75 % af drikkevandskvalitetskra-
vet i perioden 2008 til 2012 overskredet i 4 boringer i Frederiksberg kommune, 3 boringer i
Høje Tåstrup, 4 boringer i Tårnby og 1 boring i henholdsvis Rødovre, Furesø, Solrød og Hjør-
ring. For tetrachloretylen er 75 % af drikkevandskvalitetskravet i perioden 2008 til 2012 over-
skredet i 5 boringer i Høje Tåstrup, 3 boringer i Ishøj, 3 boringer i Køge og 1 boring i hen-
holdsvis Hvidovre, Rødovre, Furesø, og Hjørring.
Der er foretaget et langt mindre antal analyser af olie og olieprodukter, men i 31 boringer sva-
rende til 24 % af de analyserede boringer overskrides 75 % af drikkevandskvalitetskravet, net-
op for olie og olieprodukter.
93
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Forskellen i forholdet mellem antal analyser og antal fund for henholdsvis renseristofferne og
olieprodukterne tyder på at overvågningen af olieprodukterne er mere fokuseret (omkring
kendte punktkilder (benzintanke mv)) mens renseristofferne er mere geografisk spredte og at
der stadig foregår en indkredsning af problemets omfang.
I hovedstadsområdet (NST 2011a, side 127) og omkring andre store byer (NST 2011b, side
151) bidrager de organiske mikroforureninger i væsentligt omfang til at tilstanden i de udpege-
de grundvandsforekomster i henhold til EU's Vandramme- og Grundvandsdirektiv må beteg-
nes som ringe. I takt med at indsatsen mod forurenede grunde og depoter bærer frugt, vil de
med 6 års intervaller gentagne tilstandsvurderinger forventeligt vise et stigende antal grund-
vandsforekomster, hvis tilstand i henhold til direktiverne kan betegnes som god.
94
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Referencer, organiske mikroforureninger
Dansk lovgivning, vejledninger mv.
Miljøministeriet, 2009a: LBK nr. 1427 af 04/12/2009. Bekendtgørelse af lov om forurenet jord (Jordforureningsloven)
Miljøministeriet, 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2012: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljømini-
steriets bekendtgørelse nr. 1277 af 12. december 2012.
Miljøstyrelsen, 1991: Overfladeaktive stoffer – spredning og effekter i miljøet. - Miljøprojekt nr. 166.
Miljøstyrelsen, 2010a: ”Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand”. (5-11-13)
www.mst.dk/NR/rdonlyres/95E72216-4024-4881-AE3A-5FA05E2A486F/84000/MaSt01forsuringkvgBATbladudenkorr.pdf
Miljøministeriet, 2011a: Bekendtgørelse om kvalitetskrav til miljømålinger. Miljøministeriets bekendtgørelse nr. 900, 17. august 2011
(analysekvalitetsbekendtgørelsen)
Miljøstyrelsen, 2012a: Redegørelse om jordforurening 2010. Redegørelser fra Miljøstyrelsen nr. 1, 2012.
Miljøstyrelsen, 2012b: Faktaark: Pentachlorphenol (PCP). (5-11-13)
www.mst.dk/Virksomhed_og_myndighed/Kemikalier/regulering_og_regler/faktaark_kemikaliereglerne/Pentachlorphenol_PCP.htm
EU- direktiver
EU, 2000: Vandrammedirektivet. Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme
for fællesskabets vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
EU, 2006:Grundvandsdirektivet. Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grund-
vandet mod forurening og forringelser. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Grundvandsdirektivet)
Andre referencer
Albers, Christian Nyrop, 2010: Natural halogenated compounds in forest soils: formation, leaching, emissions and spatiotemporal pat-
terns of chloroform and related compounds, Rapport /De Nationale Geologiske Undersøgelser for Danmarks og Grønland; 2010:17, 1
bd. (flere pag.), Ph.d. afhandling, Roskilde Universitet 2010
Albretchen, JH., og Bjerg, B.L., 2000: Nedbrydning i grundvandsmiljøer. – Kemiske stoffer i miljøet (red. Helweg, A.)
Arbejdsmiljøsekretariatet, Det grafiske Branchesikkerhedsråd 198,4Orientering 4: om stoffer og materialer:
www.grafiskbar.dk/publikationer/historisk-arkiv/aromatiske-kulbrinter/
(5-11-13)
Beredskabsstyrelsen, 2013: Faktaark om Vinylklorid.
www.kemikalieberedskab.dk/upload/ik/1623.pdf
(5-11-13)
Brüsch, W. og Villholt, K. G, 2011: Punktkilders påvirkning af grundvandsressourcens kvalitet. Miljøstyrelsen, Miljøprojekt
Nr. 1395
2011
Europaudvalget, 2012: http://www.ft.dk/samling/20111/almdel/miu/bilag/385/1129299/index.htm
Fyns Amt, 2002: Miljøfremmede stoffer i flydende husdyrgødning.
Jacobsen, O.S., Laier, T., Juhler, R.K., Kristiansen, S.M., Dichmann, E., Brinck, K., Juhl, M.M, Grøn, G., 2007: Forekomst og naturlig
produktion af chloroform i grundvand. BLST, 2007 120 pp.
Kudsk, P., 1999: Danmarks JordbrugsForskning, Flakkebjerg. http://www.fsps.dk/planteavl/Additivers%20indflydelse.htm
Naturstyrelsen 2011a:
www.naturstyrelsen.dk/NR/rdonlyres/1594CEE0-33E2-42CF-8015-
F3F17123F4C9/0/2_3_Oeresund_vandplan_20dec_2011.pdf
(5-11-13)
Naturstyrelsen 2011b:
www.naturstyrelsen.dk/NR/rdonlyres/E29AE587-D7B9-490B-B306-51CC46EE1A83/0/1_13_OdenseFjord.pdf
Naturstyrelsen, Vestjylland Vand, 2012: Fund af nonylphenoler i Grundvandsovervågningen. Notat af 13. april 2012. Ref. KiHar
Thorling, L., 2012b: Prøvetagning af grundvand i felten. Teknisk anvisning. GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/g02_provetagning.pdf
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2011: Grundvand. Status og udvikling
1989 – 2010. Teknisk rapport, GEUS 2011.
www.geus.dk/publications/grundvandsovervaagning/1989_2010.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S.., 2012: Grundvand. Status og udvikling 1989 – 2011. Tek-
nisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(5-11-13)
Link
s:
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk
(19.10.2013)
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19.10.2013)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.10.13)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10..2013)
STANDAT hjemmesiden, DCE, 2012:
www.dmu.dk/Myndighedsbetjening/Overvaagning/Standat/Standatbiblioteket/
(21-10-2013)
Energi og olieforum, 2012:
www.eof.dk/Home/OM.aspx
(5-11-13)
Videnscenter for Arbejdsmiljø, 2013:
www.arbejdsmiljoviden.dk/Viden-om-arbejdsmiljoe/Kemisk-arbejdsmiljoe/Kraeftfremkaldende-
stoffer
(5-11-13)
95
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
7 Pesticider
Indledning
I grundvandsovervågningen analyseres der i den indeværende programperiode (2011-2015)
for 31 forskellige pesticider og nedbrydningsprodukter fordelt på 11 aktivstoffer og 20 ned-
brydningsprodukter. Ud af de 31 stoffer er 5 stoffer pesticider og nedbrydningsprodukter fra
midler godkendt uden restriktioner, 5 stoffer er pesticider eller nedbrydningsprodukter fra god-
kendte midler med restriktioner, mens de resterende stoffer er pesticider eller nedbrydnings-
produkter fra forbudte pesticider.
Boringskontrollen for vandværker omfatter 31 obligatoriske pesticider og nedbrydningsproduk-
ter samt 2 klorfenoler pr. 1. jan. 2012. Analyseprogrammet er i forhold til tidligere udbygget
med 18 stoffer, der omfatter såvel nyere som ældre pesticider samt godkendte, regulerede og
forbudte stoffer. Se tabel 29 og 32. Af de 21 pesticider og nedbrydningsprodukter fra det hidti-
dige analyseprogram, indgår 13 stadig i analyseprogrammet. Det gamle analyseprogram be-
stod indtil 1. jan. 2012 af 23 obligatoriske stoffer (heraf 2 klorfenoler). En række vandværker
har dog analyseret for flere stoffer.
I grundvand kan pesticider og disses nedbrydningsprodukter stamme fra erhvervsmæssig
brug af pesticider i skov- og jordbrug samt fra privates anvendelse i haver og anlæg samt
ukrudtsbekæmpelse på befæstede arealer i byområder. Dertil kommer udvaskning fra spild og
punktkilder fx vaskepladser, der kortlægges og overvåges særskilt i forbindelse med Jordforu-
reningsloven (MST, 2012).
I denne rapport er der anvendet en række forskellige opgørelsesmetoder, for at beskrive, hvor-
ledes pesticider optræder i grundvandet. Dels vises den aktuelle status for 2012. Derudover
vises den samlede påvirkning over hele perioden, for at illustrere i hvilket omfang indtagene i
hele moniteringsperioden har været påvirket af pesticider. Opgørelser over fund på analyseni-
veau anvendes til at vurdere hvor mange analyser, der er gennemført pr år, og ved beregnin-
ger af middel og median koncentrationer for enkeltstoffer. Vurderingen af udviklingen i
GRUMO og Boringskontrol datasættene sker på indtagsniveau, således at et indtag tælles
med en gang, såfremt der et år har været et eller flere fund af et eller flere stoffer i det pågæl-
dende indtag.
Når det beregnes hvor stor en andel af grundvandet, der i hele moniteringsperioden har været
påvirket af pesticider eller nedbrydningsprodukter, medtages det enkelte indtag kun en gang,
selv om der har været udtaget mange vandprøver med fund. Opgørelsen på indtagsniveau
anvendes for at undgå en skævvridning af datasættene, fordi der ofte er blevet udtaget flere
prøver fra indtag med fund. Endelig fokuseres der nærmere på udvalgte aspekter af de kon-
krete fund i form at tidsserier eller fordeling mht. dybde i grundvandet.
Målsætning
Ifølge Vandrammedirektivet må pesticidindholdet i drikkevand og grundvand ikke overstige 0,1
µg/l for enkeltstoffer af pesticider og relevante nedbrydningsprodukter, mens summen af en-
keltstoffer ikke må overstige 0,5 µg/l (EU, 1998, 2000 og 2006). Pesticider og nedbrydnings-
produkter bliver kun i et vist omfang tilbageholdt eller nedbrudt ved traditionel vandbehandling
på de danske vandværker. Drikkevandskravet på 0,1 µg/l blev oprindeligt fastlagt i EU´s Drik-
kevandsdirektiv (EU, 1980). I Danmark er sumværdien næsten aldrig i anvendelse, da der i
96
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
boringer med et samlet pesticidindhold over sumværdien som regel er mindst ét stof, der
overskrider drikkevandskravet på 0,1 µg/l.
Grundvandsovervågning
Datagrundlag
Der er i dette afsnit anvendt pesticidanalyser fra grundvandsovervågningen i perioden 1990-
2012, begge år inklusive. Der har over årene indgået et varierende antal stoffer i analysepro-
grammet. De første år blev der analyseret for 8 stoffer. Siden har udvikling i analyseteknikker-
ne muliggjort opbygningen af et omfattende og dynamisk program, hvor nye pesticider inddra-
ges, når det er relevant. Samtidig udgår pesticider, der kun sjældent eller aldrig findes.
Grundvandsovervågningens oprindelige formål var at give et generelt billede af grundvandets
tilstand i en række udvalgte oplande. Siden 2003 er der overvejende blevet analyseret for pe-
sticider i grundvandsindtag, hvor dateringer viser, at grundvandet er dannet efter 1950. For at
opnå bedre overensstemmelse med Vandrammedirektivet overvåges der i dag i en større an-
del af grundvand i risiko for ikke at opfylde miljømålene. Bl.a. af den grund er prøvetagnings-
strategien ændret siden 2007 for at fokusere på de boringer, hvor tidligere målinger viser, at
der er størst sandsynlighed for at finde en samfundsmæssig påvirkning med pesticider og de-
res nedbrydningsprodukter.
Det betyder, at grundvandsindtag, hvor der ikke tidligere fundet af pesticider, prøvetages hvert
tredje år (2007-2010) og 2 gange på 5 år i 2011-2015. Indtag, hvor der tidligere fundet af pe-
sticider, prøvetages hvert år. Variationen i antal indtag, der analyseres pr. år, og i analysefre-
kvens betyder, at rapporteringen giver et billede af tilstanden i de indtag, der analyseres de
enkelte år, men også at det er kompliceret at lave meningsfulde generelle landsdækkende
tidsserier, se også kapitel 2. I analyseprogrammet indgår i alt 31 stoffer, hvoraf 21 stammer fra
forbudte pesticider, mens 5 er fra regulerede, og 5 er fra tilladte. Tabel 20 viser status mht.
godkendelse pesticider, der indgår i den nuværende programperiode 2011-15 for GRUMO.
Analyseresultater fra grundvandsovervågningen fra hele moniteringsperioden 1989-2012
fremgår af bilag 1 til 6.
Relevans
Grundvandsovervågningen sikrer et datamateriale, der er uafhængig af udviklingen i vandind-
vindingsstrukturen, mens analyserne fra vandværkernes boringskontrol giver et billede af om-
fanget af pesticider i det råvand, vandværkerne indvinder fra deres aktive indvindingsboringer.
Derfor giver grundvandsovervågningen et mere repræsentativt billede af omfanget af pestici-
der i grundvandet, fordi overvågningsboringer i modsætning til vandværksboringer ikke lukkes
eller sløjfes, hvis der konstateres pesticider.
97
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Pesticid/nedbrydningsprodukt*
Aminomethylphosphonsyre
(AMPA)*
Atrazin
Bentazon
4-CPP*#
2,6 DCPP*#
Desamino diketo metribuzin*
Deethyl atrazin*
Deethyldeisopropyl atrazin*
(DEIA)
Deisopropyl atrazin*
Deethyl-hydroxy-atrazin
nyt
*
Deisopropyl-hydroxyatrazin
nyt
*
Didealkyl-hydroxyatrazin
nyt
*
2-hydroxyterbuthylazin
nyt
*
Dichlobenil
BAM (2,6-Dichlorbenzamid)*
2,6-Dichlorbenzosyre*
Dichlorprop
Diketo metribuzin*
Glyphosat
Hexazinon
Mechlorprop
Metribuzin
4-nitrophenol*
Simazin
Trikloreddikesyre (TCA)
CYPM
nyt*
Juridisk
status
Godkendt
Forbudt
Reguleret
Reguleret
Reguleret
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Reguleret
Forbudt
Godkendt
Forbudt
Reguleret
Forbudt
Forbudt
Forbudt.
Forbudt
Godkendt
Godkendt
Godkendt
Forbudt
Forbudt
Forbudt
Bemærkning
Nedbrydningsprodukt fra glyphosat.
Forbudt i 1994 af hensyn til grundvandet.
Begrænset i 1995. Anvendelsesrestriktioner af hensyn til grundvandet.
Flere moderstoffer, nogle med anvendelsesrestriktioner. Forbudt eller
pålagt væsentlige restriktioner.
Flere moderstoffer, nogle med anvendelsesrestriktioner. Forbudt eller
pålagt væsentlige restriktioner.
Nedbrydningsprodukt fra metribuzin.
Moderstof: bla. Atrazin.
Nedbrydningsprodukt, der kan dannes af atrazin, terbuthylazin,
simazin mfl.
Moderstoffer: Atrazin, simazin, terbuthylazin og formentlig andre
som cyanazin. Terbuthylazin: Restriktioner i 2003, godkendelse tilba-
gekaldt ultimo 2008 (EU vurdering), anvendelse forbudt i DK april
2009 pga. risiko for grundvandet.
Moderstoffer: Atrazin, simazin, terbuthylazin og formentlig andre
som cyanazin.
Moderstoffer: Atrazin, simazin, terbuthylazin og formentlig andre
som cyanazin.
Moderstoffer: Atrazin, simazin, terbuthylazin og formentlig andre
som cyanazin.
Moderstof: Terbuthylazin: Restriktioner i 2003, godkendelse tilbage-
kaldt ultimo 2008 (EU vurdering), anvendelse forbudt i DK april 2009
pga. risiko for grundvandet.
Forbudt i 1996 af hensyn til grundvandet.
Nedbrydningsprodukt fra dichlobenil.
Nedbrydningsprodukt fra dichlobenil.
Anvendelsesrestriktioner af hensyn til grundvandet. Begrænset i 1997.
Nedbrydningsprodukt fra metribuzin.
Godkendt, anvendt siden 1975.
Forbudt i 1994 af hensyn til grundvandet.
Begrænset i 1997. Anvendelsesrestriktioner af hensyn til grundvandet.
Forbudt i 2004 af hensyn til grundvandet.
Nedbrydningsprodukt fra parathion, forbudt i 1990. Kan være urenhed
i andre midler og fra industrikemikalier.
Intet salg i Danmark efter 2004. Forbudt i EU 2005 af hensyn til
grundvandet.
Udfaset i Danmark (intet salg efter 1988) af hensyn til grundvandet.
Moderstof azoxystrobin, anvendt siden 1998.
Anvendt siden 2007.
Moderstof Picolinafen, anvendt siden 2007.
Moderstof terbuthylazin.
Moderstof rimsulfuron, solgt i små mængder 2001 til 2010.
Moderstof rimsulfuron, solgt i små mængder 2001 til 2010.
Picolinafen
CL153815
PPU
nyt
nyt
nyt
*
nyt
2-hydroxy-deethyl terbuthylazin
*
nyt
*
PPU desamino,
*
Tabel 20.
Administrativ status for de pesticider og nedbrydningsprodukter, der analyseres i
grundvandsovervågningen (GRUMO). Nedbrydningsprodukter er markeret med *. 10 nye
pesticider og nedbrydningsprodukter analyseret i 2011 og 2012 er mærket med
nyt
. Juridisk status
for nedbrydningsprodukter gælder moderstoffet. # 4-CCP og 2,6-DCPP kan være nedbrydnings-
produkter eller urenheder fra phenoxysyrer som dichlorprop, mechlorprop og andre phenoxysyrer.
4-nitrophenol er både et nedbrydningsprodukt og industrikemikalie og kan derfor ikke nødvendigvis
relateres til pesticidanvendelse.
98
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tilstand og udvikling
Tabel 21 og figur 36 viser, at der i 2012 blev fundet pesticider eller nedbrydningsprodukter i
ca. 42 % af de undersøgte indtag, og at drikkevandskravet på 0,1 µg/l blev overskredet i ca.
12 % af de undersøgte indtag. Der er således sket en mindre stigning fra 39 % i 2011, mens
andelen er stort set svarende til de 44 % af indtagene, der indeholdt pesticider i 2010. Der er
tale om små variationer gennem tid, der kun over længere perioder viser en udvikling. Antallet
af fund af de 10 nye stoffer i analyseprogrammet (2011-12) er så lavt, og optræder i indtag,
hvor der allerede er andre fund, således at det ikke ændrer det generelle billede af stort set
konstante fundprocenter for perioden 2007-12.
Analyser
antal
i alt
Antal indtag
0,01-0,1 µg/l
≥ 0,1 µg/l
Andel indtag med fund i %
0,01-0,1 µg/l
≥ 0,1 µg/l
i alt
GRUMO
2012
2011
2010
2009
2011 til 2012
Hele perioden
691
638
506
646
1.330
15.918
685
629
504
636
765
1.697
205
177
143
157
236
547
81
67
77
77
102
331
29,9
28,1
28,4
24,7
30,8
32,2
11,8
10,7
15,3
12,1
13,3
19,5
41,8
38,8
43,7
36,8
44,2
51,7
Tabel 21.
Pesticidfund i grundvandsovervågningen vist som hhv. antal og procentvis fordeling
af analyserede indtag, opdelt på fund over og under drikkevandskravet på 0,1 µg/l. Der er medtaget
oplysninger om perioderne 2011-2012, hvor samme analyseprogram har været anvendt, hele
perioden 1990-2012 samt for de enkelte år, 2009, 2010, 2011 og 2012. 2011-12 datasættene bygger
på et analyseprogram, der omfatter 31 stoffer mod 21 stoffer i 2009-10. Opgørelserne for hele
perioden viser, hvor stor en del af de overvågede grundvandsmagasiner, der er sårbare overfor
denne forureningstype, de enkelte år viser øjebliksbilleder af forureningens omfang.
%
100%
80%
60%
40%
20%
0%
Fordeling af indtag med fund af pesticider og nedbrydningsprodukter
1990-2012
819
547
331
2011-2012
427
236
102
07
479
177
106
08
373
183
antal indtag
09
402
157
77
10
284
143
77
11
385
177
67
12
399
205
81
uden fund
0,01-0,1 µg/l
>=0,1 µg/l
70
Figur 36.
Pesticidanalyser fra GRUMO.
Antal indtag
er anført under de enkelte år 2007-2012
og for to perioder for tre koncentrationsintervaller: ≥0,1 µg/l, [0,01-0,1] µg/l, samt uden fund.
Andel analyser
pr. år fremgår af tabel 22, der omfatter hele moniteringsperioden 1990-2012.
99
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Det stigende antal fund af pesticider i grundvandsovervågningen i perioden frem til 1998,
(Thorling mfl., 2012) afspejler, at grundvandet i denne periode er blevet analyseret for stadig
flere pesticider og nedbrydningsprodukter, hvilket også er tilfældet efter 2004, hvor analyse-
programmet dels medtager metribuzins nedbrydningsprodukter, samtidig med at andelen af
indtag i højtliggende og mere belastet grundvand forøges.
Gnsn. dybde til top indtag
Alle
Indtag
Indtag
indtag med fund ≥0,1 µg/l
26,4
25,5
31,1
26,0
19,9
18,1
21,0
23,3
17,6
25,0
19,4
15,9
23,5
15,9
17,6
23,9
20,2
16,5
23,9
17,3
14,8
25,2
18,4
17,2
25,3
20,5
18,4
25,9
20,5
15,9
26,4
19,4
18,0
24,6
19,6
17,5
24,6
18,2
17,1
24,6
19,4
16,7
23,6
19,7
19,5
20,2
17,6
17,3
19,6
16,6
17,2
20,7
16,8
16,6
18,7
15,9
14,7
19,2
17,3
16,3
16,0
14,9
15,1
20,0
16,7
16,9
19,4
18,2
18,7
Antal analyser
Andel i %
I alt alle fund ≥0,1 µg/l Alle fund ≥0,1 µg/l
274
326
462
474
646
728
776
749
896
958
875
803
809
814
648
828
860
803
709
641
509
639
691
30
23
13
35
49
76
140
161
268
219
216
227
221
232
227
294
309
299
287
236
224
248
289
11
15
3
10
16
31
68
65
79
65
64
68
73
81
97
102
108
114
80
77
78
67
81
10,9
7,1
2,8
7,4
7,6
10,4
18,0
21,5
29,9
22,9
24,7
28,3
27,3
28,5
35,0
35,5
35,9
37,2
40,5
36,8
44,0
38,8
41,8
4,0
4,6
0,6
2,1
2,5
4,3
8,8
8,7
8,8
6,8
7,3
8,5
9,0
10,0
15,0
12,3
12,6
14,2
11,3
12,0
15,3
10,5
11,7
År
1990
1991
1992
1993
1994
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
Tabel 22.
Alle pesticidanalyser fra GRUMO (ikke
indtag),
for perioden 1990–2012. Antal
analyser
pr. år i alt, med fund og med fund større end drikkevandskravet på 0,1 µg/l. Det gøres
opmærksom på, at tabel 21 og 22
ikke
kan sammenlignes, da tabel 22 omfatter en opgørelse af
gennemførte
analyser
pr. år og ikke en opgørelse af antal analyserede
indtag
(tabel 21), idet der i
nogle indtag udføres mere end en analyse om året.
Pesticiderne og deres nedbrydningsprodukter kan bl.a. nedvaskes til grundvandet, når over-
skudsnedbør infiltrerer sammen med andre opløste stoffer fra de øvre jordlag. Et samspil
mellem geologiske, hydrauliske, topografiske forhold og kraftige regnhændelser på udbring-
ningstidspunktet betyder, at pesticiderne kan forekomme som pulser/fronter, der med grund-
vandet bevæger sig gennem grundvandsmagasinerne og i kortere eller længere periode
påvirker de enkelte grundvandsmoniteringsindtag. Samtidig varierer forbrugsmønsteret i et
opland fra år til år.
100
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Dette betyder, at man ikke altid genfinder de samme pesticider eller nedbrydnings-produkter i
de samme indtag fra år til år. De enkelte pesticider bindes på forskellig måde i såvel rodzone
som i de underliggende sedi-menter. Stoffer som BAM, der er svært nedbrydeligt, gen-findes
ofte, mens andre stoffer, der omsættes eller bindes, i stedet kun findes en enkelt eller få
gange i samme indtag.
I hele overvågningsperioden 1990-2012 er der fundet pesticider mindst en gang i ca. 52 % af
de 1.697 undersøgte indtag, og i knap 20 % af indtagene var drikkevandskravet en eller flere
gange overskredet, se tabel 21. Denne opgørelse af antal fund i hele perioden viser, hvor
stor
en del af den undersøgte ressource
og de undersøgte indtag, der indtil i dag på et eller flere
tidspunkter har indeholdt pesticider eller nedbrydningsprodukter.
I de to seneste år (2011-2012), hvor der er analyseret for 31 stoffer (tabel 20) er der fundet
pesticider eller nedbrydningsprodukter i 44 % af 765 undersøgte indtag, hvoraf
drikkevandskravet på 0,1 µg/l var overskredet i 13 % af alle indtag, se tabel 21.
Tabel 22 viser
antal analyser
udført pr. år i hele overvågningsperioden. Tabellen er
udarbejdet for at vise udviklingen i antallet af analyserede vandprøver gennem perioden.
Antallet af analyser er faldet til godt 800 analyser i 2007 og til 509 i 2010, og er i takt med
udbygningen af det nye stationsnet igen steget til 691 prøver i 2012, se også figur 4.
De 10 nye stoffer i analyseprogrammet
Der er i 2011 og 2012 undersøgt for ti nye stoffer i henholdsvis 639 og 691 indtag. Stofferne,
deres status samt resultaterne for 2012 fremgår af bilag 1 og 2 (hele perioden og analyser fra
2012) og af tabel 20 og 23.
Tabel 23 viser andel indtag med fund af de 10 stoffer for perioden 2011-2012. Da amterne tid-
ligere har analyseret for nogle af triazin-nedbrydningsprodukterne er bilag 1, der omfatter hele
moniteringsperioden, ikke sammenligneligt med tabel 23, der kun har medtaget analyser fra
2011 og 2012.
De 3 dominerende stoffer med relativt mange fund i tabel 23, er nedbrydningsprodukter fra i
dag forbudte triaziner, fx atrazin. To af stofferne har også fund over drikkevandskravet.
Didealkyl-hydroxyatrazin er således fundet i – bemærkelsesværdige - 7,9 % af de undersøgte
indtag i 2011-2012, mens drikkevandskravet var overskredet i 0,7 %. Deisopropylhydroxy-
atrazin blev fundet i 4,5 % af indtagene.
Nedbrydningsproduktet
PPU
fra det forbudte pesticid, rimsulfuron, er påvist i 6 ud af 763 un-
dersøgte indtag svarede til 0,8 %, i alle tilfælde dog under drikkevandskravet, mens triazin
nedbrydningsproduktet, 2-hydroxyterbuthylazin, blev fundet i to indtag under drikkevandskra-
vet på 0,1µg/l.
Tre stoffer: 2-hydroxydesethylterbutylazin, det godkendte stof picolinafen og picolinafens ned-
brydningsprodukt Cl153815, er fundet en enkelt gang i koncentrationer under drikkevandskra-
vet.
CyPM, der er et nedbrydningsprodukt fra azoxystrobin, og et nedbrydningsprodukt fra rimsul-
furon, PPU-desamino, blev ikke påvist i 2011 og 2012.
101
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
10 nye stoffer i 2011 og 2012
Status
Didealkyd-hydroxyatrazin*
Deisopropyl-hydroxyatrazin*
Deethyl-hydroxyatrazin*
PPU
(rimsulfuron)*
2–hydroxyterbuthylazin*
2-hydroxydesethylterbutylazine*
Picolinafen
Cl153815*
(Picolinafen)
CyPM*
(azoxystrobin)
PPU-desamino*
(rimsulfuron)
forbudt
forbudt
forbudt
forbudt
forbudt
forbudt
godkendt
godkendt
godkendt
forbudt
Analyser
Antal indtag
Andel i %
antal
i alt 0,01-0,1 ≥ 0, 1 0,01-0,1 ≥ 0, i alt
µg/l
µg/l
µg/l
µg/l
1329
1329
1329
1322
1322
1322
1322
1322
1322
1322
764
764
764
763
763
763
763
763
763
763
55
33
12
6
2
1
1
1
0
0
5
1
0
0
0
0
0
0
0
0
7,2
4,3
1,6
0,8
0,3
0,1
0,1
0,1
0,7
0,1
0
0
0
0
0
0
7,9
4,5
1,6
0,8
0,3
0,1
0,1
0,1
Tabel 23
GRUMO. 10 nye stoffer i perioden 2011-2012. Der er i analyseperioden optalt antal
analyser, antal indtag analyseret, indtag med fund i koncentrationsintervallerne 0,01-0,1µg/l og ≥0,1
µg/l. Navne i (parentes) er moderstof til nedbrydningsproduktet. * Stoffet er et
nedbrydningsprodukt.
Antal indtag
Andel indtag med fund i %
10 nye stoffer Analyser
0,01-0,1 ≥ 0,1 0,01-0,1
≥ 0,1
2011 og 2012
antal i alt µg/l
µg/l
µg/l
µg/l
i alt
10 ”nye” stoffer 1.329 764
80
5
10,5
0,7
11,1
Alle 31 stoffer
2011 til 2012
1.330 765
236
102
30,8
13,3
44,2
Tabel 24.
GRUMO. Fund af de 10 nye pesticider og nedbrydningsprodukter i 2011-2012.
Tabellen viser også fund af alle analyserede pesticider i samme periode. Fundandelen for de 10
stoffer er derfor en delmængde af hele analyseprogrammet, der omfatter 31 stoffer.
Tabel 24 viser, at de 10 ”nye” stoffer er fundet i 11,1 % af de analyserede indtag i perioden 2011-
2012, mens 0,7 % af de analyserede indtag overskred drikkevandskravet på 0,1 µg/l. Af tabel 23
fremgår, at det særligt er tre triazinnedbrydningsprodukter som findes hyppigt, mens de øvrige
stoffer alle er fundet i under 1 % af indtagene.
Da der ofte forekommer flere triazinnedbrydningsprodukter i samme indtag er fundandelene i 2011
og 2012 ikke steget i forhold til tidligere moniteringsår, fordi de nye stoffer forekommer i vand-
prøver, som også indeholder andre pesticider, se tabel 21.
Hvis de 10 nye stoffer ikke medtages i en opgørelse af fundandele i 2011-2012 vil den samlede
fundandel for perioden 2011-2012 stadig være 44 %, se tabel 24. Dette viser, at et
nedbrydningsprodukt som didealkyl-hydroxyatrazin kan stamme fra nedbrydning af andre
nedbrydningsprodukter, hvor nedbrydningen enten sker i grundvandsmagasinerne eller i den
biologiske aktive rodzone, hvorfra der kan forekomme udvaskning.
102
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Godkendte, regulerede og forbudte stoffer
Fordelingen af godkendte, regulerede og forbudte stoffer er opgjort for 2007-2012 samt for
hvert enkelt år i samme periode. I perioden er analyseprogrammet ændret, således at der nu
også analyseres for en række ekstra nedbrydningsprodukter, der stammer fra såvel forbudte
som godkendte pesticider, se tabel 20. Fordelingen er ikke undersøgt i perioden før 2007, hvor
det forrige analyseprogram blev gennemført, dels fordi analyseprogrammet varierer gennem
tid med hensyn til prøvetagningsstrategi og antal stoffer, dels fordi en række pesti-cider
løbende er fjernet fra markedet og derfor ikke vil have samme status i perioden. Det er
således overordentligt kompliceret at gennemføre en meningsfuld sammenligning for perioden
før 2007.
Indtag
Med
fund
312
46
12
i % af antal analyserede indtag
Intet 0,01 - 0,1
≥ 0,1
Alle
fund
µg/l
µg/l
fund
59,2
29,3
11,5
40,8
94,0
98,4
4,2
1,3
1,8
0,3
6,0
1,6
2011 - 2012
Forbudte stoffer
Regulerede stoffer
Godkendte stoffer
antal
765
765
764
≥ 0,1
µg/l
88
14
2
Tabel 25.
Godkendte, regulerede og forbudte pesticider for perioden 2011-2012, svarende til den
2 årige periode det nye analyseprogram med 31 stoffer har været anvendt. Tabel 20 viser hvilke
stoffer, der er godkendte, regulerede eller forbudte.
Pesticider, der stadig anvendelses, kan opdeles i to grupper: De godkendte og de regulerede
pesticider, hvor fx glyphosat, med det tilhørende nedbrydningsprodukt AMPA, har haft
uændrede godkendelsesvilkår. 5 regulerede stoffer har fået en mere restriktiv godkendelse
bl.a. for at nedsætte risikoen for nedsivning til grundvandet. 2 nedbrydningsprodukter kan
stamme fra såvel de regulerede som de forbudte pesticider.
Tabel 25 viser, at der blev fundet godkendte pesticider eller nedbrydningsprodukter i 2011-
2012 i 1,6 % af de analyserede indtag, mens drikkevandskravet på 0,1 µg/l var overskredet i
0,3 % af indtagene. Et indtag kan godt indeholde såvel forbudte som regulerede stoffer, og det
enkelte indtag kan derfor godt optræde i flere af de tre kategorier.
De regulerede stoffer blev i perioden 2011-12 fundet i 6 % af de analyserede indtag, mens
drikkevandskravet var overskredet i 1,8 %. Da det overvågede grundvand i overvejende grad
er mere end 10 år gammelt (se kapitel 3, figur 6) vil en del fund af de regulerede stoffer i
grundvandet kunne stamme fra anvendelse af moderstofferne, før disse blev reguleret. Det
fremgår af tabel 25, at de forbudte pesticider, og nedbrydningsprodukter fra disse, er fundet
langt hyppigere end de regulerede og godkendte pesticider. Det fremgår, at de forbudte
pesticider er fundet i 41 % af indtagene, med en overskridelse af drikkevandskravet i 11,5 %.
Tabel 26 viser - opdelt på tilladte, regulerede stoffer og forbudte stoffer - fund og andelen af
analyser, der overskrider drikkevandskravet opdelt på de enkelte år i perioden 2007-2012.
Opgørelse er baseret på analyser pr. år, fordi der kun i enkelte tilfælde er udtaget mere end en
vandprøve pr. år fra indtagene.
103
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 37.
Relativ fordeling af godkendte, regulerede og forbudte pesticider og nedbrydnings-
produkter fra disse i perioden 2007-2012, beregnet som andel analyser med fund pr. år for de tre
stofgrupper. Figuren illustrerer data fra tabel 26.
År
Antal
analyser
800
703
639
509
638
691
802
709
641
509
639
691
803
709
641
509
639
691
Analyser
med fund
15
12
41
9
7
9
48
49
38
37
36
33
260
250
187
198
222
270
Analyser
≥ 0,1 µg
5
2
12
3
2
2
16
14
14
16
12
9
96
67
55
64
56
71
%
alle fund
1,9
1,7
6,4
1,8
1,1
1,3
6,0
6,9
5,9
7,3
5,6
4,8
32,4
35,3
29,2
38,9
34,7
39,1
%
0,01 - 0,1
1,3
1,4
4,5
1,2
0,8
1,0
4,0
4,9
3,7
4,1
3,8
3,5
20,4
25,8
20,6
26,3
26,0
28,8
%
≥0,1
0,6
0,3
1,9
0,6
0,3
0,3
2,0
2,0
2,2
3,1
1,9
1,3
12,0
9,4
8,6
12,6
8,8
10,3
2007
2008
Godkendte
2009
stoffer
2010
2011
2012
2007
2008
Regulerede
2009
stoffer
2010
2011
2012
2007
Forbudte
2008
2009
stoffer
2010
2011
2012
Tabel 26.
Godkendte, regulere og forbudte stoffer i grundvandsovervågningen for perioden 2007
til 2012. Der er anvendt samme analyseprogram i hhv. 2011-2012 og 2007-2010.
104
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 37 viser den relative fordeling af andel fund for godkendte, regulerende og forbudte
stoffer pr. år i 2007 til 2012. Det ses, at et ellers stabilt kurveforløb løftes af de relativt mange
fund af glyphosat og AMPA i 2009. Se også figur 40. En udredning gennemført i 2009/2010
kunne ikke fastslå, årsagen til de særligt mange fund i 2009.
Tidsserier for udvalgte stoffer i GRUMO
Figur 38, 39 og 40 viser gennemsnit og median for fundkoncentrationer for 6 udvalgte stoffer:
2 nedbrydningsprodukter, BAM og DEIA, hvis moderstoffer er forbudte
To regulerede pesticider bentazon og dichlorprop
Det godkendte pesticid glyphosat og dets nedbrydningsprodukt AMPA.
Kun analyser med fund af de udvalgte stoffer indgår i beregningerne. Analyser uden fund er
således ikke medtaget. Fundene for de enkelte år kan stamme fra forskellige boringer og der-
med forskellige dybder. Det skal bemærkes, at repræsentativiteten er lav for de år og stoffer,
hvor der er få fund, idet enkelte fund får stor betydning for tidsseriens udseende. Antal
analyser og analyser med fund fremgår af tabel 27.
Da der analyseres for pesticider i grundvand med meget forskellig alder (se kapitel 3) og i
vand udtaget fra forskellige dybdeintervaller, er der ikke beregnet koncentationer på grundlag
af alle analyser, men kun for analyser med fund af de enkelte stoffer. En opgørelse for alle
analyser, uanset om der er fund, giver kun mening, hvis hvert indtag vurderes for sig. Fra 2004
til 2012 er der en gradvis øget andel af terrænnære indtag, se figur 45, og dermed mere sår-
bart grundvand.
Figur 38.
Gennemsnits- og mediankoncentrationer pr. år for analyser med fund af BAM og
DEIA, der begge er nedbrydningsprodukter fra i dag forbudte stoffer. Alle koncentrationer er
beregnet på grundlag af analyser med fund fra grundvandsovervågningen, mens analyser uden fund
er udeladt.. Antal analyser og antal analyser med fund pr. år fremgår af tabel 27. Bemærk, der
bruges en logaritmisk y- akse.
105
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 38 viser, at gennemsnits- og mediankoncentrationen for fund af BAM er faldet siden
moderstoffet blev forbudt i 1996, mens koncentrationen er steget i 2012 pga. et enkelt fund
med høj koncentration (7,7 µg/l) i et indtag, der ikke er analyseret før. I samme boring er der
17 indtag, hvor der tidligere er udtaget prøver med fund fra skiftende indtag gennem årene.
Alle 17 indtag har indeholdt BAM, men dog i væsentligt mindre koncentrationer. De mange
indtag med fund og de høje koncentrationer i grundvandet tyder på, at kilden til disse fund kan
være en gårdsplads eller en lignede lokalitet, hvor moderstoffet, dichlobenil, har været anvendt
som granulat (Elkjær mfl., 2002). Da hyppigheden af BAM fund i grundvandsovervågningen
ikke er faldet i samme periode, se tabel 27, kan de mindre koncentrationer muligvis skyldes
omsætning i både grundvandsmagasiner og i de øvre umættede jordlag og/eller aftagende
udvaskning fra de øvre jordlag.
For DEIA ses et mindre fald i koncentrationer efter et af moderstofferne, terbuthylazin, blev
reguleret i 2003 og forbudt i 2009. Da DEIA kan stamme fra en lang række triaziner, kan man
ikke henføre faldet fra omkring 2003 og fremover til enkelte pesticider.
Figur 39 viser udviklingen for to regulerede pesticider. Dichlorprop er siden 1997 kun anvendt i
meget små mængder sammenholdt med det tidligere forbrug. Både gennemsnits- og median-
koncentrationer falder gennem perioden frem til 2004, hvorefter de stiger igen. Da stofferne er
fundet i meget høje koncentrationer i et enkelt opland i København, er disse analyser udeladt i
figur 39. Dichlorprops fundhyppighed i grundvand har gennem de senere år været faldende,
og den lille stigning i 2012 i gennemsnitskoncentration skyldes et enkelt fund i St. Fuglede på
0,77 µg/l. I dette indtag er stoffet gennem de sidste dekader fundet i meget høje, men med
aftagende koncentrationer, hvilket tyder på en oprindelse fra en punktkilde. (Tuxen, 2013)
Bentazon blev reguleret i 1995, og der ses ikke et fald i gennemsnitskoncentrationerne efter
1999, men en fluktuerende og siden 2000, også en svagt stigende gennemsnitskoncentration,
samtidig med, at der er en mere stabil mediankoncentration. Dette peger mod, at der optræder
enkelte høje koncentrationer samtidig med mange fund under drikkevandskravet, (Christen-
sen, 2013). Da dateringerne viser, at grundvandet i mange indtag er dannet før det tidspunkt
reguleringen fandt sted, vil man vanskeligt kunne identificere eventuelle virkninger af regule-
ringen i grundvandet.
Figur 40 A og B, viser udviklingen for glyphosat og dets nedbrydningsprodukt AMPA – med og
uden fund fra to indtag i overvågningsboring 70.14.02.01 og 02, DGUnr. 71.483 (Se faktaboks,
om denne boring nedenfor). Der er 7 fund af AMPA i 2012, heraf to over drikkevandskravet,
mens glyphosat blev fundet i 6 indtag, heraf 2 over drikkevandskravet på 0,1 µg/l, se tabel 27.
I begge disse indtag var stofferne tidligere påvist.
106
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 39.
Gennemsnits og mediankoncentrationer pr. år for dichlorprop og bentazon, der begge
er reguleret af Miljøstyrelsen. Alle koncentrationer er beregnet på grundlag af analyser med fund fra
grundvandsovervågningen. Analyser uden fund er udeladt. I figuren indgår heller ikke en række
analyser fra indtag under Nørrebroparken med høje koncentrationer, som formodentlig skyldes
uheld eller behandling af befæstede arealer. Antal analyser og antal analyser med fund pr. år
fremgår af tabel 27. Bemærk, der bruges en logaritmisk y-akse.
Figur 40 A (med fund fra Homå-boringen) viser, at koncentrationerne af glyphosat og AMPA er
steget frem til 2009, mens den nederste figur, 40 B, (uden fund fra Homå-boringen) viser fluk-
tuerende koncentrationer omkring og under drikkevandskravet. Der er for begge kurver tale
om meget få analyser med fund, se tabel 27, og kurveforløbene er derfor statistisk usikre. Bå-
de figur 40 A og B kan derfor ikke anvendes til at vurdere det generelle udviklingsforløb i
grundvandet.
Faktaboks: Glyphosat og AMPA fund i boring mistænkt for utætheder.
Homå-boringen (DGUnr. 71.483) har to indtag og boringen blev i 2011 mistænkt for at være utæt.
Der var derfor mistanke om, at fund af glyphosat og AMPA i boringen skyldes sprøjtning direkte
omkring boringen. Nærmere undersøgelser bekræftede eksistensen af utætheder. Imidlertid optræder
utæthedernes dybt i forhold til grundvandsspejlet og indtagene. Dette sammen med de høje fundkon-
centrationer samt det store antal forskellige stoffer tyder på, at fundene kan stamme fra en ukendt op-
strøms punktkilde. (Tuxen, 2013) Naturstyrelsen har i 2013 etableret en erstatningsboring opstrøms,
for at afklare kilde til fundene. Figur 40 viser tidsserier for glyphosat og AMPA både med og uden
resultater fra de to indtag.
107
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
A
B
Figur 40.
Gennemsnits- og mediankoncentrationer pr. år for analyser med fund for glyphosat og
glyphosats nedbrydningsprodukt AMPA. Glyphosat er godkendt uden særlig regulering. Den
nederste figur viser gennemsnits- og mediankoncentrationer for analyser med fund uden to indtag, i
DGU 71.483 (Homå boringen, se faktaboksen forrige side). Alle koncentrationer er beregnet på
grundlag af analyser med fund fra grundvandsovervågningen. Analyser uden fund er udeladt. Se
også tabel 27. Bemærk, der bruges en logaritmisk y-akse.
108
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
639
121
30
18,9
4,7
638
70
10
11,0
1,6
639
22
3
3,4
0,5
639
15
3
2,3
0,5
638
5
2
0,8
0,3
638
4
2
0,6
0,3
Antal
Med
fund
≥0,1
andel
fund
andel
≥0,1
Antal
Med
fund
≥0,1
andel
fund
Andel
≥0,1
Antal
Med
fund
≥0,1
andel
fund
Andel
≥0,1
Antal
Med
fund
≥0,1
andel
fund
Andel
≥0,1
Antal
med
fund
≥0,1
andel
fund
andel
≥0,1
Antal
Med
fund
≥0,1
Andel
fund
andel
≥0,1
113
27
15
23,9
13,3
430
70
37
16,3
8,6
527
94
36
17,8
6,8
830
130
43
15,7
5,2
166
13
4
7,8
2,4
833
126
32
15,1
3,8
626
29
8
4,6
1,3
829
10
2
1,2
0,2
829
18
9
2,2
1,1
720
853
123
30
14,4
3,5
823
32
12
3,9
1,5
853
12
3
1,4
0,4
853
13
5
1,5
0,6
837
8
801
124
35
15,5
4,4
776
47
11
6,1
1,4
797
16
2
2,0
0,3
797
18
11
2,3
1,4
782
5
798
105
35
13,2
4,4
785
55
11
7,0
1,4
796
20
5
2,5
0,6
794
19
10
2,4
1,3
788
6
1
795
116
39
14,6
4,9
762
42
14
5,5
1,8
787
14
2
1,8
0,3
787
20
8
2,5
1,0
769
9
1
1,2
0,1
771
7
1
0,9
0,1
644
93
40
14,4
6,2
625
66
22
10,6
3,5
645
12
1
1,9
0,2
643
15
4
2,3
0,6
630
3
828
120
42
14,5
5,1
811
88
18
10,9
2,2
827
23
3
2,8
0,4
827
9
4
1,1
0,5
813
13
860
147
53
17,1
6,2
847
96
26
11,3
3,1
860
29
7
3,4
0,8
860
16
6
1,9
0,7
847
9
800
125
47
15,6
5,9
800
115
32
14,4
4,0
799
25
7
3,1
0,9
799
20
4
2,5
0,5
800
14
5
709
127
39
17,9
5,5
704
112
20
15,9
2,8
709
27
6
3,8
0,8
709
14
5
2,0
0,7
703
10
2
1,4
0,3
703
8
2
1,1
0,3
641
110
33
17,2
5,1
640
84
16
13,1
2,5
641
25
6
3,9
0,9
640
12
4
1,9
0,6
639
27
9
4,2
1,4
639
25
7
3,9
1,1
509
103
37
20,2
7,3
509
82
13
16,1
2,6
509
25
9
4,9
1,8
509
8
2
1,6
0,4
509
8
3
1,6
0,6
509
2
1
0,4
0,2
BAM
DEIA
103
7
1
6,8
1,0
716
14
8
2,0
1,1
301
12
7
4,0
2,3
704
28
14
4,0
2,0
517
18
5
3,5
1,0
686
25
15
3,6
2,2
46
824
23
5
2,8
0,6
824
25
11
3,0
1,3
202
bentazon
dichlorprop
glyphosat
1,0
0,0
46
202
720
824
13
3
1,6
0,4
0,6
0,0
782
9
1
1,2
0,1
0,8
0,1
789
6
2
0,8
0,3
0,5
0,0
630
1
1,6
0,0
813
4
1,1
0,0
847
6
1,8
0,6
799
3
1
AMPA
0,2
0,0
0,5
0,0
0,7
0,0
0,4
0,1
109
2012
691
119
40
17,2
5,8
691
97
18
14,0
2,6
691
24
3
3,5
0,4
691
10
1
1,4
0,1
691
6
2
0,9
0,3
691
7
2
1,0
0,3
GRUMO
ANALYSER
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Tabel 27.
Grundvandsovervågning 1995-2012. Antal analyser, antal analyser med fund og antal
analyser ≥0,1µg/l, andel fund og andel ≥0,1µg/l i %. Udvikling i fund af nedbrydningsprodukter fra
forbudte stoffer (BAM og DEIA), regulerede stoffer (bentazon og dichlorprop) samt det godkendte
stof glyphosat og dets nedbrydningsprodukt AMPA. Opgørelse er baseret på
antal analyser
med
fund og antal analyser ≥ 0,1µg/l for de enkelte år.
Tabel 27 viser forekomsten af de 6 udvalgte stoffer i perioden 1999-2012. Den samlede
fundandel og fundandel større end 0,1 µg/l er vist, samt antal analyser, analyser med fund og
analyser med fund ≥0,1 µg/l. Udviklingen i fundandelene er påvirket af, at der indgår stadigt
flere terrænnære indtag, og dermed mere sårbart vand frem til 2009-2012. Dette betyder også,
som før nævnt, at tidsserierne i figur 38, 39 og 40 ikke kan give et repræsentativt og
dækkende billede af grundvandets tilstand, dels fordi det ikke er de samme indtag, der er
prøvetaget, dels fordi antallet af analyser med fund er lavt.
BAM kan findes i mange indtag, selv om det efterhånden er mere end 15 år siden moder-
stoffet, dichlobenil, blev fjernet fra markedet. Dette tyder på, at der er bundet en stor pulje af
BAM eller dichlobenil i rodzonen, som langsomt udvaskes, dog i stadigt mindre koncentra-
tioner. Grundvandets alder er dog også over 15 år i hovedparten af indtagene, se kapitel 3.
DEIA forekommer i stadigt flere indtag, hvilket kan skyldes, at stoffet kan stamme fra ned-
brydning af en lang række i dag forbudte triaziner, hvoraf et (terbuthylazin) først for nyligt er
taget af markedet. Af nedbrydningsprodukter ud over DEIA bliver der nu også hyppigt fundet
didealkylhydroxyatrazin, der optræder i ca. 8% af indtagene.
Det regulerede stof bentazon forekommer gennem de senere år i flere indtag, hvilket måske
kan hænge sammen med fokuseringen på højtliggende grundvand, hvor der ofte findes
pesticider. Dichlorprop er på trods heraf fundet i stadigt færre indtag, og det markante fald i
forbruget af dichlorprop gennem de sidste 15 år, afspejles således i både fundandele og i
koncentrationer i grundvandet. En del af faldet kan skyldes omsætning i grundvandsmagasin-
erne. (Christensen, 2013)
Tabel 27 viser, hvordan forekomsten af glyphosat og AMPA i grundvandsovervågningen har
udviklet sig siden 1997, hvor stofferne blev analyseret første gang, og frem til 2012. Det ses,
at antal analyser med fund i perioden 2005-2011 har været på samme niveau for henholdsvis
glyphosat og AMPA, dog undtaget det relativt store antal fund i 2009. Fundandelene i 2009 er
derfor næppe repræsentative for grundvandets tilstand. Årsagen til den høje andel fund i 2009
kendes ikke.
Dybdeafhængighed for pesticider i grundvandsovervågningen
Figur 41 og tabel 28 viser fordelingen af pesticider og nedbrydningsprodukter mod dybden i
grundvands-magasinerne. Det fremgår af øverste diagram, hvordan den aktuelle situation var i
2012. I midten er vist status for perioden 2011-2012. Nederst er vist resultatet for den samlede
overvågningsperiode 1990-2012. Opgørelsen for hele perioden viser, hvor stor en andel af
indtagene, der må anses for at være sårbare overfor de pesticider og nedbrydningsprodukter,
der har givet anledning til den pågældende påvirkning, mens opgørelsen 2011-2012 viser
fordelingen for den seneste programperiodes analyseprogram 2011-2012.
110
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 41 og tabel 28 viser, at der i 2012 er fundet pesticider i mere end 40 % af de undersøgte
indtag i intervallet 0 til 40 m u.t., og at andelen af fund over drikkevandskravet stiger ned til
denne dybde, hvorefter fundandelen over drikkevandskravet falder med stigende dybde. Der
er i 2012 ikke fundet så mange pesticider og nedbrydningsprodukter i dybere niveauer af
magasinerne, hvilket bl.a. skyldes, at antallet af analyserede dybe indtag er formindsket, som
det også fremgår af tabel 28. Dette mønster, hvor andelen af fund over drikkevandskravet
stiger med stigende dybde, kan tyde på, at den samlede nedvaskning af pesticider og
nedbrydningsprodukter fra overfladen er aftagende, se også figur 42.
For perioden 2011-2012 ses, at forekomsten af pesticider stiger fra ca. 45 % i intervallet 0-10
m u.t. til ca. 50 % i intervallet 30-40 m u.t., hvorefter andelen af indtag med fund falder.
Den dybdemæssige fordeling fra hele overvågningsperioden 1990-2012 viser, at der er fundet
pesticider eller nedbrydningsprodukter i ca. 60 % af indtagene i dybdeintervallet 0-20 m u.t.,
og at drikkevandskravet er overskredet i ca. 25 % af indtagene i dette dybdeinterval. Antallet
af fund aftager med dybden til ca. 25 % i intervallet 60-70 m u.t., men der er også fundet
pesticider i større dybder.
Fordelingen viser, at det mest sårbare grundvand ligger tættest ved terræn, og i hvilket
omfang indtag på forskellige dybder gennem hele moniteringsprioden på 21 år en eller flere
gange har været påvirket af pesticider og nedbrydningsprodukter.
Dybde
Periode
2012
2011-2012
1990-2012
Tabel 28.
0-10
m u.t.
192
211
359
10-20
m u.t.
248
270
556
20-30
m u.t.
129
141
314
30-40
m u.t.
69
74
185
40-50
m u.t.
21
24
122
9
50-60
m u.t.
7
17
65
60-70
m u.t.
13
42
Antal analyser i forskellig dybde for forskellige perioder
111
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 41.
Dybdefordeling af pesticider og nedbrydningsprodukter fra GRUMO. De 3 figurer
viser: dybde fra terræn til top af indtag i 2012, i denne programperiode (2011-2012), hvor indtagene
er analyseret for stofferne i tabel 20, og i hele overvågningsperioden (1990-2012).
Antal indtag
i
hver af de tre koncentrationsklasser for hvert dybdeinterval er vist i tabel 28. Her er antal indtag,
indtag med fund og fund over drikkevandskravet vist. Det fremgår, at antallet af analyserede indtag
i 2012 og 2011-2012 er lille i det dybtliggede interval.
112
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 42 viser udviklingen af fundandele i fem dybdeintervaller for pesticider og nedbrydnings-
produkter under og over drikkevandskravet på 0,1 µg/l. Figur 42A viser, at pesticidandelene for
koncentrationer under drikkevandskravet stiger i alle fem dybdeintervaller gennem hele perio-
den, mens figur 42B viser, at fundandelene for fund over drikkevandskravet fra ca. 2003 er
faldende i det øverste interval, mens faldet indtræffer noget senere i intervallet 10-20 m u.t.
I det dybere liggende interval 20-30 m u.t. stiger fundandelene for fund over drikkevandskravet
derimod gennem det meste af perioden, men særligt fra ca. 2008.
Figur 42.
3 års glidende gennemsnit for dybdefordeling af pesticider og nedbrydningsprodukter
fra GRUMO i fem dybdeintervaller i perioden 1996-2012. Øverst (A) udviklingen for pesticider og
nedbrydningsprodukter i koncentionsintervallet 0,01-0,1µg/l, mens nederst (B) udviklingen for
pesticider funder i koncentratrioner over drikkevandskravet.
113
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Dette mønster antyder som før nævnt, at andelen af fund over drikkevandskravet falder i det
øverste grundvand, hvilket kan betyde at den samlede udvaskning er ved at blive mindre, målt
i koncentrationer. Det ses samtidig, at der gennem perioden forekommer en stadig større an-
del indtag med pesticider i koncentrationer, der er mindre end drikkevandskravet. Dette viser
at en større og større del af grundvandet indeholder pesticider, men overvejende i koncentra-
tioner under drikkevandskravet.
Figur 43 viser, hvordan udviklingen i den gennemsnitlige prøvetagningsdybde er ændret i
perioden 1993 til 2012 for alle indtag, for indtag med fund og for indtag med fund ≥0,1 µg/l.
Formålet med figuren er at vise, hvilken effekt den tidligere nævnte ændring i prøvetagnings-
strategi har haft på prøvetagningsdybden. Det fremgår, at den gennemsnitlige dybde til toppen
af indtagene er blevet mindre, og at der i perioden fra 2003 er analyseret indtag i mindre
dybder, men også at den gennemsnitlige indtagsdybde er steget igen i 2011-12. Dette skyldes
et ændret stationsnet.
Den gennemsnitlige dybde for indtag med fund og indtag med fund ≥0,1 µg/l er tilsvarende
blevet nogle meter mindre gennem de seneste 10 år, og spændet mellem fund og fund ≥0,1
µg/l er mindre end perioden før 2004. Dette kan skyldes den ændrede prøvetagningsstratgi og
og det forhold, at der forekommer en stigende mængde pesticiderne i dybere niveauer i løbet
af overvågningsperioden.
Figur 43.
Udvikling i gennemsnitlig dybde til top af indtag i moniteringsperioden 1993-2012.
Gennemsnittet er beregnet som gennemsnit til top indtag pr. år for alle pesticidanalyser pr. år.
Gns. analyse dybde: Den gennemsnitlige dybde til top indtag for alle analyserede prøver.
Gns. dybde fund: Den gennemsnitlige dybde fra terræn til top indtag for vand prøver med fund.
Gns. dybde ogr: Den gennemsnitlige dybde til top indtag med fund af pesticider over
drikkevandskravet.
114
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Vandværkernes kontrol af indvindingsboringer
Datagrundlag
Drikkevandsboringer analyseres ikke hvert år, men i en turnus på 3-5 år afhængigt af, hvor
meget vand det enkelte vandværk indvinder. Analyseprogrammet på vandværkerne er meget
varierende over tid og mellem vandværkerne indbyrdes (Miljøministeriet, 2007). I dette afsnit
afrapporteres pesticidanalyser fra indvindingsboringer gennemført af offentlige og private
almene vandværker for perioden 1992-2012. Ananlyseprogrammet på vandværkerne skal som
minimum indeholde de stoffer, der fremgår af drikkevandsbekendtgørelsen (MST, 2011). Fra
2012, trådte et revideret analyseprogram med 31 stoffer i kraft, se tabel 29. Blandt andet skal
der nu analyseres for glyphosat og AMPA.
Kommunerne er i dag ikke forpligtet til at indberette oplysninger om lukkede, nedlagte eller
fusionerede vandværker. Det har som konsekvens, at der ikke findes fyldestgørende data om,
hvor mange og hvilke vandværker, der er aktive. En ny bekendtgørelse (MIM, 2012) forventes
fremadrettet at rette op på dette problem, da der fremover skal indberettes årligt, hvilken
anvendelse de enkelte boringer har.
For at afgrænse mængden af aktive indvindingsboringer bedst muligt anvendes derfor alene
analyser af vandprøver fra boringer fra vandværker, hvorfra der er boringskontrolanalysedata
indenfor de sidste 5 år. Det betyder, analyser fra boringer, der ikke prøvetages med korrekt
hyppighed, mangler. Derudover mangler data fra indvindingsboringer, hvorfra kommunerne
ikke har godkendt analyseresultaterne.
Boringer, der er nedlagte, og tidligere indvindingsboringer, hvorfra der ikke længere modtages
boringskontrolanalyser, indgår i datasættet ” Andre Boringer”, hvor også boringer fra
Grundvandskortlægningen, forureningsundersøgelser mv. optræder, se kapitel 2.
Relevans
Tilstanden på vandværkerne illustrerer befolkningens eksponering for pesticider, i modsætning
til overvågningsdata, der illusterer grundvandets påvirkning. Her redegøres for hvor stor en
andel af vandværkernes indvindingsboringer, der har indeholdt pesticider eller nedbrydnings-
produkter pr. år i perioden 1993-2012, fund mod dybde samt den regionale fordeling af fund.
Da vandværkerne løbende nedlægger og etablerer boringer, afspejler udviklingen i fund pr. år
ikke situationen i grundvandsmagasinerne, men vandværkernes evne til at håndtere pro-
blemerne med pesticider i de boringer, hvorfra der indvindes grundvand. I dette afsnit vurderes
kun vandprøver udtaget af aktive vandværker fra deres råvandsboringer.
Tilstand, udvikling og årsager
Tabel 30 og figur 44 viser udviklingen i fund af pesticider og nedbrydningsprodukter i vand-
værkernes indvindingsboringer. I 2010-2012 blev der fundet pesticider i 20-25 % af de
analyserede boringer, mens der i hele undersøgelsesperioden blev fundet pesticider i ca. 27
% af boringerne. Den relativt lave samlede procentdel for hele perioden sammenlignet med
fundprocenterne i de seneste år skyldes, at vandværkerne løbende lukker boringer med
pesticidfund, og at tabellen kun viser boringer, der stadig er aktive. Dette skal ses i forhold til
grundvandsovervågningen, hvor andelen af påvirket grundvand ældre end 20 år er væsentlig
større end den, der findes i de enkelte år for boringskontrollen.
115
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Fra omkring år 2000 har andelen af pesticidpåvirkede indvindingsboringer været faldende, og
andelen har de sidste 5-6 år stabiliseret sig omkring 20 til 25 %. Der blev i 2012 fundet
pesticider i 24 % og 3,9 % med overskridelse af drikkevandskravet.
Pesticid/nedbrydningsprodukt
Glyphosat
nyt
AMPA*
nyt
Bentazon
Simazin
Hexazinon
Atrazin
Deethylatrazin*
Deethylhydroxyatrazin*
nyt
DEIA, Deethyldesisopropylatrazin*
nyt
Deethylterbutylazin*
nyt
Deisopropylatrazin*
Didealkyl-hydroxy-atrazin*
nyt
Deisopropyl-hydroxy-atrazin*
nyt
Hydroxyatrazin*
Hydroxysimazin*
nyt
MCPA
Mechlorprop (MCPP)
Dichlorprop (2,4-DP)
2,4-D
2,6-DCPP*
nyt
4-CPP*
nyt
Dichlobenil
2,6-dichlorbenzosyre*
nyt
BAM, 2,6-dichlorbenzamid*
4-nitrophenol*
nyt
Diuron
nyt
Ethylenthiourea (ETU)*
nyt
Metribuzin
nyt
Metribuzin-diketo*
nyt
Metribuzin-desamino*
nyt
Metribuzin-desamino-diketo*
nyt
Juridisk status
Godkendt
Godkendt
Reguleret
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Reguleret
Reguleret
Reguleret
Reguleret
Reguleret, forskellige kilder heraf
er nogle forbudte andre regulerede
Reguleret, forskellige kilder heraf
er nogle forbudte andre regulerede
Forbudt
Forbudt
Forbudt
Forbudt
Forbudt
Fra godkendte, nedbrydningsprodukt bl.a.
fra maneb og mancozeb
Forbudt
Forbudt
Forbudt
Forbudt
Tabel 29.
31 pesticider som indgår i vandværkernes kontrol af indvindingsboringer –
”Boringskontrollen” fra 2012 (MST, 2011). Analysefrekvensen afhænger af den indvundne
vandmængde. Ud over de 31 stoffer i boringskontrolpakken indgår også to chlorphenoler, der dog
også kan have andre oprindelser end pesticider. Disse er ikke medtaget her. 18 stoffer, som er
markeret
nyt
, er stoffer, som ikke tidligere var i analyseprogrammet. Nedbrydningsprodukter er
markeret med *.
116
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Aktive
Indvindings-
boringer
2012
2011
2010
1992-2012
Analyser
antal
1.915
2.026
1.850
28.954
i alt
1.685
1.789
1.683
6.177
Antal boringer
0,01 - 0,1
µg/l
337
338
337
1.349
≥ 0,1
µg/l
66
69
76
320
Andel boringer i %
0,01 - 0,1
µg/l
20,0
18,9
20
21,8
≥ 0,1 µg/l
3,9
3,9
4,5
5,2
i alt
23,9
22,8
24,5
27,0
Tabel 30.
Pesticider i aktive vandværkers boringskontrol. Andel boringer med 0,01-0,1µg/l,
andel ≥0,1µg/l og andel med fund ialt i %.
Andel analyser
med fund er vist i tabel 31.
Faldet siden 2000 i andelen af boringer med fund over drikkevandskravet på 0,1 µg/l kan
skyldes, at vandværkerne tager forurenede boringer ud af drift (se figur 44), mens årsagen til
den stigende andel af pesticidpåvirkede boringer op gennem 90'erne formodentlig er, at
mange vandværker har analyseret for et stigende antal pesticider og nedbrydningsprodukter.
Aktive vandværksboringer
100%
80%
60%
40%
20%
0%
uden fund
0,01 til 0,1 µg/l
>=0,1µg/l
1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012
130 2007 879
5
7
139
43
66
69
750
115
92
930 1193 1426 1202 1182 859 1211 1247 1238 1024 1075 1144 1200 1270 1382 1282
271
139
406
197
396
185
452
192
403
128
335
95
350
86
358
76
327
66
251
44
301
51
259
75
297
68
337
76
338
69
337
66
Figur 44.
Fordeling af pesticidindhold i vandværkernes indvindingsboringer pr. år (1993-2012).
Figuren viser status for de vandværker, der var aktive de viste år. Indikatoren indeholder ikke de
samme boringer fra år til år, da disse analyseres i en turnus på op til fem år. Desuden tager
vandværkerne ofte indvindingsboringer med indhold af pesticider ud af drift. Antal boringer i hver
af de tre klasser er anført under de enkelte år.
Figur 45 viser antal boringer undersøgt for pesticider i perioden 1993-2012, og viser de
samme data anvendt til figur 44. Det ses at antallet af boringer, der overstiger drikkevands-
kravet gennem de seneste 5 år, er stabiliseret. De pesticider og nedbrydningsprodukter, der
hyppigst findes i vandværkernes indvindings-boringer, er generelt stoffer, som er forbudt og
som ikke har været i handelen i 6 til ca. 15 år, eller stoffer pålagt regulering i form af anvend-
elsesbegrænsninger i Danmark. Alderen af det vand som vand-værkerne indvinder til
117
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
drikkevandsformål er ofte mere end 10-20 år gammelt, og stofferne, der findes i
råvandsboringerne, må forventes at kunne påvirke grundvandet og eventuet drikkevandet
mange år frem.
Figur 45.
Antal boringer
med analyser af pesticider pr. år i vandværkernes boringskontrol.
Hvert års data stammer fra et udtræk fra databasen udført det pågældende år.
Tabel 31 viser antallet af pesticidanalyser for perioden 1994-2012 for aktive indvindings-
boringer fra dette års dataudtræk. Det fremgår, at der blev udført 1875 analyser i 2003, mens
antallet er 1.936 i 2009, 1971 i 2010, 2028 i 2011 og 1915 i 2012. Der er formentlig derudover
en række indvindingsboringer, der ikke indgår i datasættet, idet der ikke kan udelukkes en vis
underrapportering af analyser, som kommunerne mangler at godkende. Omvendt er det muligt
at nogle af disse boringer anvendes som reserve eller moniteringsboringer, og ikke pt
anvendes til indvinding. Endelig er det vanskeligt at sammenholde boringskontrol datasættet
fra år til år, fordi resultater fra sløjfede eller ikke-aktive indvindingsboringer bliver overført til
datasættet ”Andre Boringer”, og fordi der hvert år etableres nye indvindingsboringer.
De 18 nye stoffer i boringskontrollen
Det nye analyseprogram, som vandværkerne har anvendt siden 1. januar 2012, er i forhold til
tidligere udbygget med 18 stoffer, der omfatter såvel nyere som ældre pesticider samt god-
kendte, regulerede og forbudte stoffer. De 18 nye stoffer er bl.a. r fundet i grundvandsover-
vågningen eller i Varslingssystemet for udvaskning af pesticider til grundvandet, se hjemme-
siden for Varslingssystemtet for pesticider.
Tabel 32 viser alle analyser fra de 18 stoffer for året 2012, hvor de 18 stoffer er fundet 6,3 %
af de analyserede boringer, og at drikkevandskravet var overskredet i 0,6 %.
I tabel 33 ses de fundne stoffer i boringskontrollen i 2012, og det fremgår, at DEIA er fundet i
2,4 % af de analyserede boringer i 2012, mens de øvrige nye stoffer alle er fundet i ca.1%
eller mindre af de undersøgte boringer, og at der kun er få fund over drikkevandskravet. De
relativt få fund af de nye stoffer i Boringskontrollen kan skyldes, at vandværkerne allerede har
118
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
lukket de indvindingsboringer, hvor der er fundet nedbrydningsprodukter fra triaziner og BAM,
som normalt findes sammen med netop disse stoffer.
I perioden 1992-2012 er der analyseret 6.177 indvindingsboringer, mens de 18 stoffer er
analyseret i 1533 boringer i 2012, svarende til ca. 25 % af de aktive indvindingsboringer.
Antal analyser
% analyser
Gennemsnitsdybde m u.t
Borings
kontrol Pr. år med fund ≥0,1 µg/l fund ≥0,1 µg/l alle boringer med fund ≥0,1 µg/l
1994
1995
1996
1997
1998
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
1163
604
650
827
1223
1436
1481
1494
1284
1875
1639
1728
1552
1686
2017
1936
1971
2078
1915
63
67
96
167
295
318
431
416
406
529
449
435
449
494
533
527
567
566
542
9
22
22
40
49
55
70
67
65
77
77
71
69
81
113
101
106
107
104
5,4
11,1
14,8
20,2
24,1
22,1
29,1
27,8
31,6
28,2
27,4
25,2
28,9
29,3
26,4
27,2
28,8
27,2
28,3
0,8
3,6
3,4
4,8
4,0
3,8
4,7
4,5
5,1
4,1
4,7
4,1
4,4
4,8
5,6
5,2
5,4
5,1
5,4
39,5
39,0
41,8
39,8
40,2
41,8
40,9
40,0
40,2
38,7
37,9
37,8
41,2
40,2
39,3
40,4
40,1
42,2
40,7
27,1
25,0
30,4
29,8
31,9
32,8
29,6
30,1
30,2
27,6
27,5
27,8
28,6
28,6
28,5
30,7
29,1
32,4
31,3
26,6
28,3
27,3
31,8
32,9
31,6
29,2
29,4
28,9
24,4
24,8
27,3
25,3
26,2
25,1
26,5
25,9
28,2
27,0
Tabel 31.
Pesticidstatus for vandværkernes indvindingsboringer opgjort på
antal analyser
pr. år
i aktive indvindingsboringer. Analyser og procentvis fordeling med fund, fund større end
drikkevandskravet på 0,1 µg/l. Denne tabel kan ikke
sammenlignes
med tabel 30, der bygger
antal boringer.
Tabel 30 er retrospektiv og viser udviklingen fra datasæt til datasæt, mens denne
tabel bygger på de analyser, der er i dette års datasæt. Tabellen viser derudover for hvert år den
gennemsnitlige dybde for de analyserede og aktive indvindingsboringer og de gennemsnitlige
dybder for indvindingsboringer med fund og overskridelser af drikkevandskravet.
18 nye stoffer
i 2012
2012, 18 nye stoffer
Alle aktive BK boringer
1992- 2012
Analyser
Antal boringer
Andel boringer i %
antal
I alt 0,01 - 0,1 ≥0,1 0,01 - 0,1 ≥0,1 I alt
µg/l
µg/l µg/l
µg/l
1.614
1.533
88
9
5,7
0,6 6,3
28.954
6.177
1349
320
21,8
5,2
27,0
Tabel 32.
Boringskontrollen. Forekomst af de 18 nye stoffer i 2012, Antal analyser og boringer
analyseret, med fund i koncentrationsintervallet 0,01-0,1µg/l og ≥ 0,1 µg/l. Tabellen har også
medtaget alle aktive boringer analyseret i 1992-2012.
119
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Boringskontrol 2012
nyt analyseprogram
2,6-Dichlorbenzamid
DEIA, atrazin, deethylisopropyl*
nyt
Bentazon
Mechlorprop
Hexazinon
2,6-dichlorbenzosyre*
nyt
Atrazin, deethyl-
Metribuzin-desamino-diketo*
nyt
Atrazin
Atrazin, deisopropyl
Dichlorprop
Atrazin, Didealkyl-hydroxy-*
nyt
4CPP*
nyt
4-Nitrophenol*
nyt
Atrazin, hydroxy-
MCPA
Ethylenthiurea*
nyt
Hydroxysimazin*
nyt
2,6-DCPP*
nyt
Glyphosat
nyt
Atrazin, Deisopropyl-hydroxy-*
nyt
Atrazin, Deethyl-hydroxy-*
nyt
AMPA*
nyt
Terbuthylazin- Deethyl*
nyt
Simazin
Dichlobenil
2,4_D
Diuron
nyt
Metribuzin
nyt
Metribuzin-diketo*
nyt
Metribuzin-desamino*
nyt
antal
Analyser
m fund
≥ 0,1
antal
Boringer
med fund
≥ 0,1
0,01til 0,1
Andel i %
≥ 0,1
fund
1835
1581
1641
1657
1615
1488
1624
1381
1621
1616
1657
1480
1608
1587
1616
1617
1478
1580
1585
1596
1479
1475
1583
1585
1616
1659
1615
1518
1473
1380
1371
391
48
42
35
19
17
24
19
16
15
24
10
15
9
5
6
3
3
4
2
3
1
1
1
1
79
1
5
1
2
3
1
8
0
5
1
1
0
1
1676
1511
1560
1564
1541
1419
1544
1317
1544
1542
1565
1409
1523
1518
1542
1543
1414
1511
1516
1523
1409
1406
1514
1516
1542
1571
1541
1452
1409
1316
1307
296
36
35
25
18
16
16
12
14
13
13
9
11
9
5
4
3
3
3
2
3
1
1
1
1
48
1
4
1
2
1
1
4
0
5
1
1
0
1
14,8
2,3
2,0
1,5
1,0
1,1
1,0
0,8
0,9
0,8
0,6
0,6
0,4
0,6
0,3
0,3
0,1
0,2
0,2
0,1
0,2
0,1
0,1
0,1
2,9 17,7
0,1 2,4
0,3 2,2
0,1 1,6
0,1 1,2
1,1
0,1 1,0
0,1 0,9
0,9
0,8
0,3 0,8
0,0 0,6
0,3 0,7
0,6
0,1 0,3
0,3
0,1 0,2
0,2
0,2
0,1
0,0 0,2
0,1
0,1 0,1
0,1
0,1
Tabel 33.
2012. Analyse af de 31 pesticider, som indgår i vandværkernes kontrol af indvindings-
boringer – ”Boringskontrollen”. Tabellen viser antal analyser og boringer, der er analyseret med det
nye analyseprogram, hvor mange fund og fund ≥0,1 µg/l, der er for de enkelte stoffer. Ud over de
31 stoffer indgår også to chlorphenoler, der ikke er medtaget. 18 nye stoffer i analyseprogrammet er
markeret med
nyt
, Er det ny stof et nedbrydningsprodukt er markeringen
*
nyt
.
Opgøres de 1533 indvindingsboringer, hvor der i 2012 er en analyse af 18 nye stoffer i
analyseprogrammetstoffer, i forhold til dybde af top til vandindtag i boringerne, findes en
analysefrekvens på 24-26 % i alle 10 metersintervallet til 80 m u.t. i forhold til hele datasættet.
Det kan derfor antages, at 2012 datasættet sandsynligvis er repræsentativt på landsplan.
120
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Vandværkernes indvindingsdybde og fund af pesticider
Figur 46 viser, hvorledes andelen af fund af pesticider falder med dybden, målt som afstanden
fra terræn til toppen af boringernes indtag. Det fremgår, at der i 2012 blev fundet pesticider i
25-35 % af de aktive indvindingsboringer, der indvandt grundvand fra intervallet 0 til 30 m u.t.
Af figuren fremgår det, at de fleste af de boringer, der blev analyseret i 2012 ligger i intervallet
20 til 60 m u.t., og at antallet af analyserede boringer i intervallet 0 til 10 m er lavt.
Figur 46.
Dybdemæssig fordeling af pesticider i vandværkernes Boringskontrol som funktion af
dybden til overkanten af indtaget. Øverst (A) for 2012, nederst (B) hele perioden 1992 til 2012. Kun
indtag med oplysninger om dybde er medtaget. Der er tale om aktive indvindingsboringer, hvor der
de seneste 5 år er foretaget boringskontrolanalyser for pesticider.
121
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Fund af pesticider i indvindingsboringer, der har været aktive i hele perioden 1992-2012, viser,
at der er fundet pesticider i ca. 45 % af det øverste grundvand i intervallet 0 til 20 m u.t., hvoraf
ca. 10 % af boringerne har et pesticidindhold over drikkevandskravet. Data kun fra 2012, viser
det samme billede.
Geografisk fordeling af fund af pesticider og nedbrydningsprodukter
Figur 47 og 48 viser fordelingen på landsplan af pesticidindholdet i aktive indvindingsboringer i
henholdvis hele moniteringsperioden samt i den seneste 5 årsperiode, 2008-2012, hvor alle
vandværksboringer skal være analyseret mindst én gang. Der foreligger ikke oplysninger om
koordinater for alle boringer, og kortene viser derfor ikke alle analyserede boringer. De to kort
viser, at der ved nogle større byer findes mange pesticider og nedbrydningsprodukter
(fortrinsvis BAM, der stammer fra det forbudte pesticid dichlobenil), men også, at der er en
overrepræsentation af fund af pesticider og nedbrydningsprodukter i lerede områder, hvor der
også findes den største befolkningstæthed. (Brüsch og Villholth, 2011).
Figur 47.
Højeste koncentration for pesticider og nedbrydningsprodukter i vandværkernes
Boringskontrol for aktive vandværker i perioden 1993-2012 (6.175 boringer). Resultaterne er opdelt
i boringer uden fund, fund af pesticider mellem 0,01 og 0,1 µg/l samt fund, der overstiger
drikkevandskravet på 0,1 µg/l.
122
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 48.
Højeste koncentration for pesticider og nedbrydningsprodukter i vandværkernes
Boringskontrol for aktive vandværker i 5 årsperioden 2008-2012, (5.949 boringer). Resultaterne er
opdelt i boringer uden fund, fund af pesticider mellem 0,01 og 0,1 µg/l samt fund, der overstiger
drikkevandskravet på 0,1 µg/l.
Der er ret få fund af pesticider og nedbrydningsprodukter på de sandede jyske hedesletter og
bakkeøer, hvor vandværkerne generelt indvinder grundvand fra større dybder end i resten af
landet bl.a. pga. nitrat i det øverste grundvand. Samtidig er tætheden af vandværksboringer
lav i disse områder på grund af den lavere befolkningstæthed.
På Lolland ses en skarp grænse til et område på den sydligste del af øen. Dette skyldes, at
netop i dette område kan det være svært at finde større grundvandsmagasiner, da under-
grunden hovedsageligt består af fed ler, og at grundvandet i dybere liggende kalklag ofte er
saltholdigt. Der findes derfor ikke ret mange almene vandforsyningsboringer i området.
123
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 49.
Højeste koncentration for pesticider og nedbrydningsprodukter fundet i datasætet
”Andre Boringer” i perioden 1990-2012 (9.941 boringer). Resultaterne er opdelt i boringer uden
fund, fund af pesticider mellem 0,01 og 0,1 µg/l samt fund, der overstiger drikkevandskravet på
0,1µg/l.
Figur 49 viser den geografiske fordelingen af 9.959 boringer med kendte koordinater fra
gruppen ”Andre Boringer”. Der er fundet pesticider i 3.768 boringer, hvoraf 1.875 boringer en
eller flere gange har overskredet drikkevandskravet på 0,1 µg/l. Figuren viser i hovedtræk
samme fordeling som i figur 47 og 48, men det ses dog, at der i denne gruppe af boringer,
som bl.a. rummer nedlagte vandværksboringer, også påvises pesticider i Vestjylland.
Pesticider fundet ved forskellige typer af overvågninger af grundvandet
Tabel 34 viser hvilke stoffer, der gennem de sidste ca. 20 år er fundet hyppigst i henholdsvis
grundvandsovervågningen, vandværkernes kontrol af aktive indvindingsboringer og gruppen
”Andre Boringer”. ”Andre Boringer” omfatter bl.a. nedlagte indvindingsboringer, små private
vandforsyningsanlæg, der ofte forsyner enkeltliggende husstande i det åbne land, samt andre
boringer. Tabellen omfatter hele overvågningsperioden, og stofferne er oplistet med faldende
relativ hyppighed inden for hvert program.
124
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
BAM (nedbrydningsprodukt fra det forbudte stof dichlobenil) findes hyppigst i alle typer pesti-
cidundersøgelser af dansk grundvand, men også de i dag forbudte triaziner og de tilhørende
nedbrydningsprodukter forekommer med stigende hyppighed i forhold til tidligere opgørelser,
fx DEIA, der forekommer i næsten 15 % af indtagene i grundvandsovervågningen samt deiso-
propylatrazin, deethylatrazin, didealkylhydroxyatrazin og atrazin.
Nedbrydningsproduktet desam(ino)-diketo-metribuzin fra pesticidet metribuzin (forbudt
aktivstof i tidligere anvendte kartoffelmidler) er fundet i 5,1 % af indtagene i grundvandsover-
vågningen, tabel 34, mens stoffet er fundet i ca. 1% i boringskontrollen.
Det mest anvendte pesticid i Danmark, glyphosat og dets nedbrydningsprodukt AMPA, er
fundet gentagne gange i GRUMO, og i flere boringer er der tale om genfund. Tabel 34 viser
stofferne opgjort akkumuleret for perioden 1990-2012 med fund i henholdsvis 6,5 % og 4,5 %
af de undersøgte indtag. I 2012 blev glyphosat og AMPA fundet i 0,9 % og 1 % af de
undersøgte indtag.
Tabel 35 viser for 2012 de 20 hyppigst fundne pesticider opdelt på forskellige grupper af
boringer. Glyphosat er fundet i to vandværks-boringer, mens AMPA er fundet i en
vandværksboring i 2012, se bilag 5 og 6. I de aktive vand-værksboringer er der i hele
moniteringsperioden 1990-2012 fundet glyphosat i 0,5 % af de vandværksboringer, hvor der er
analyseret for stoffet, mens nedbrydningsproduktet AMPA er fundet i 0,2 % af boringerne.
De ret høje fundandele for glyphosat og AMPA i gruppen ”Andre Boringer” i tabel 34 stammer
bl.a. fra en undersøgelse af små private vandforsyningsanlæg, hvor stoffet blev fundet i drikke-
vandsanlæg (bl.a. gravede brønde og boringer i bunden af gravede brønde), der indvinder
grundvand fra højtliggende grundvand i lerede områder.
Tabel 35 viser, at langt de fleste pesticider og nedbrydningsprodukter bliver fundet i færre
boringer ved vandværkernes Boringskontrol, end i GRUMO og ”Andre Boringer”. Både
mechlorprop og dichlorprop forekommer således i 2012 ret sjældent i både Boringskontrollen
og i grundvandsovervågningen, mens begge stoffer findes hyppigt i ”Andre Boringer”. Dette
kan skyldes, at der netop i denne gruppe boringer ofte findes vandprøver, der er præget af
punktkilder, mens man i grundvandsovervågningen oftere finder vandprøver, der er præget af
fladebelastning (Tuxen, 2013). Da vandværkerne ofte indvinder store mængde vand fra de
enkelte boringer, vil små koncentrationer fra fladebelastning kunne blive fortyndet ved
blanding af gammelt rent grundvand med højtliggende forurenet grundvand, og andelen af
fund i boringerne vil derfor være små.
125
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Grundvandsovervågning
1990-2012
%
≥0,1
µg/l
%
Fund
Boringskontrol
1992-2012
%
≥0,1 µg/l
%
Fund
Andre Boringer
1990-2012
Stofnavn
BAM
Atrazin
Atrazin, deethyl-
Atrazin, deisopro-
pyl
Simazin
Mechlorprop
Dichlorprop
Bentazon
Hexazinon
4CPP
Atrazin, hydroxy-
MCPA
0,1
0,0
0,1
0,1
0,0
0,1
Dichlobenil
AMPA
DEIA
Glyphosat
4-Nitrophenol
Diuron
Terbuthylazin
2,6-DCPP
%
≥0,1 µg/l
13,8
1,7
1,5
1,3
0,7
1,7
1,6
1,3
0,6
3,6
0,4
0,7
0,3
1,3
1,3
0,7
3,1
0,4
0,1
0,9
%
Fund
29,5
6,3
6,9
6,7
4,9
4,1
3,9
4,1
2,2
5,8
2,1
1,5
1,9
4,7
7,8
3,3
6,2
1,7
1,1
3,8
Stofnavn
BAM
DEIA
Atrazin, deiso-
propyl
4-Nitrophenol
Atrazin, deethyl-
Didealk.-
hydr.atraz.
Bentazon
Glyphosat
Atrazin
Metribuzin-
desam-diketo
Trichloreddikesy-
re
Dichlorprop
AMPA
Deisopropyl
hydroxy atrazin
Mechlorprop
Metribuzin-
diketo
Simazin
4CPP
MCPA
Ethylenthiurea
Stofnavn
BAM
Bentazon
DEIA
Mechlorprop
Dichlorprop
Atrazin
Atrazin, deethyl-
Atrazin, deisopropyl
Hexazinon
4CPP
2,6-dichlorbenzosyre
4-Nitrophenol
Metribuzin-desamino-
diketo
Simazin
MCPA
Dichlobenil
Didealkyl-hydroxy-atrazin
Atrazin, hydroxy-
Glyphosat
2,6-DCPP
21,1
14,6
11,3
9,0
7,9
7,7
7,1
6,5
5,5
5,1
4,9
4,9
4,5
4,5
4,2
3,7
3,0
2,7
2,4
2,3
8,4
3,9
1,7
0,6
1,5
0,8
2,0
1,5
1,3
1,9
1,3
1,4
1,2
0,2
1,1
1,0
0,5
0,9
0,4
0,3
19,3
2,9
2,4
2,3
1,9
1,8
1,6
1,5
1,4
1,3
1,0
0,9
0,9
0,8
0,7
0,7
0,6
0,6
0,5
0,5
3,9
0,4
0,2
0,2
0,2
0,2
0,0
0,0
0,1
0,3
Tabel 34.
De 20 hyppigst fundne stoffer i GRUMO (1990-2012), aktive indvindingsboringer
(1992-2012) og i ”Andre boringer” (1990-2012), der omfatter nedlagte indvindingsboringer,
vandværkernes egne overvågningsboringer og andre analyser fra fx små private vandforsyninger.
De viste andele er beregnet med antal analyserede indtag/boringer og boringer med fund og fund ≥
0,1µg/l. Der er kun medtaget stoffer, analyseret i mere end 200 boringer fra GRUMO og
Boringskontrollen, mens der kun er medtaget stoffer, analyseret i mere end 500 boringer for ”Andre
Boringer” for at undgå resultater fra forureningsundersøgelser af større special depoter. Se bilag 1-
6 med oplysninger om antal analyser, antal boringer og koncentrationsintervaller. I opgørelsen for
”Andre Boringer” er fx parathion udeladt. Alle fund er dog medtaget i bilag 1- 6. De beregnede
fundandele for GRUMO viser, hvor stor en andel af indtagene, der en eller flere gange har indeholdt
det enkelte stof i
hele
perioden 1990-2012. Andelen opgjort for hele perioden kan derfor ikke
sammenholdes med fund-andelen pr. år.
126
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Grundvandsovervågning
2012
%
≥0,1
µg/l
%
Fund
Boringskontrol
2012
%
≥0,1
µg/l
%
Fund
Andre boringer
2012
Stofnavn
BAM
DEIA
Mechlorprop
Dichlorprop
4CPP
Atrazin, deisopropyl
0,1
0,1
Metribuzin-desamino-
diketo
Atrazin, deethyl-
Bentazon
Simazin
0,3
0,3
0,0
0,1
Atrazin
Didealkyl-hydroxy-
atrazin
AMPA
Hexazinon
Atrazin, hydroxy-
4-Nitrophenol
0,0
0,1
Deisopropyl-
hydroxyatrazin
Ethylenthiurea
2,6-dichlorebnzosyre
2,6-DCPP
Stofnavn
BAM
DEIA
Atrazin, deisopropyl
Didealkyl-hydroxy-
atrazin
Metribuzin-diketo
Metribuzin-desam-
diketo
Atrazin, deethyl-
Deisopropyl-
hydroxyatrazin
Bentazon
Atrazin
Hexazinon
Dichlorprop
Simazin
Mechlorprop
4CPP
Deeth.-hydr.-atrazin
2,6-dichlorbenzosyre
AMPA
Glyphosat
4-Nitrophenol
Stofnavn
BAM
DEIA
Bentazon
Mechlorprop
Hexazinon
2,6-
dichlorebnzosyre
Atrazin, deethyl-
Metribuzin-
desamino-diketo
Atrazin
Atrazin, deisopro-
pyl
Dichlorprop
4CPP
Didealkyl-
hydroxy-atrazin
4-Nitrophenol
Atrazin, hydroxy-
MCPA
Deisopropyl-
hydroxy-atrazin
Ethylenthiurea
Hydroxysimazin
2,6-DCPP
16,9
13,7
10,7
6,4
5,8
5,0
4,5
3,5
3,5
2,5
1,8
1,5
1,5
1,3
1,0
1,0
1,0
1,0
0,9
0,4
5,8
2,6
0,7
0,6
0,4
0,7
1,2
0,0
0,4
0,6
0,3
0,1
0,0
0,7
0,4
0,0
0,1
0,3
0,3
0,0
17,7
2,4
2,2
1,6
1,2
1,1
1,0
0,9
0,9
0,8
0,8
0,7
0,6
0,6
0,3
0,3
0,2
0,2
0,2
0,2
2,9
0,1
0,3
0,1
0,1
24,4
6,8
5,2
4,9
4,5
4,3
3,6
3,4
2,7
2,4
2,3
2,1
2,1
1,7
1,5
1,5
0,9
0,8
0,7
0,7
Tabel 35.
Status
2012
for de 20 hyppigst fundne stoffer i analyseindsatsen 2012 for grundvands-
overvågningen, Boringskontrol af aktive indvindingsboringer og ”Andre boringer”. Der er kun
medtaget stoffer, der er analyseret i mere end 100 boringer fra ”Andre boringer”. Se også bilag 1- 6
med oplysninger om antal analyser, antal boringer og koncentrationsintervaller.
Konklusion pesticider
Pesticider i grundvandsovervågningen
Der findes stadig en betydelig udbredelse af pesticider i grundvandet. I 2012 blev der i grund-
vandsovervågningen fundet pesticider i 42 % af indtagene, mens drikkevandskravet på 0,1
µg/l var overskredet i 12 % af indtagene. Særligt de øvre grundvandsmagasiner er påvirket af
pesticider og nedbrydningsprodukter fra disse, mens pesticidindholdet i det mere dybtliggende
og ældre grundvand er mindre.
127
%
≥0,1
µg/l
7,3
1,4
2,2
1,3
2,9
0,2
0,4
0,7
0,6
0,6
0,5
0,4
0,4
0,5
0,4
%
Fund
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Pesticider kan inddeles i tre grupper: Godkendte, regulerede og forbudte. De regulerede er i
denne sammenhæng stoffer, hvor der efter den oprindelige godkendelse er indført yderligere
begrænsninger på anvendelsen bl.a. af hensyn til en beskyttelse af grundvandet. I analyse-
programmet indgår i alt 31 stoffer, hvoraf 21 stammer fra forbudte pesticider, mens 5 er fra re-
gulerede og 5 er fra tilladte. I 2012 blev der fundet godkendte stoffer i ca. 1 % af indtagene,
mens regulerede stoffer blev fundet i 6 % og forbudte stoffer i 39 %. I alt 7 % af fundene
stammer således fra stoffer, der fortsat er i brug. Pesticidanalyserne for de sidste 6 år viser, at
ca. 1/5 af fundene skyldes godkendte og regulerede stoffer, mens ca. 4/5 stammer fra forbud-
te stoffer.
Tidsserier for udvalgte pesticider i grundvandet udviser generelt faldende koncentrationer for
forbudte og regulerede stoffer, mens der ikke er tilstrækkelige data til at vurdere udviklingen
for tilladte stoffer som Glyphosat og dets nedbrydningsprodukt, AMPA.
Specielt kan nævnes, at fundhyppigheden af Glyphosat og AMPA i 2012 ligger på 0,9 % og
1,0 % (begge på 0,3 % for fund over drikkevandskravet), hvilket er på samme niveau som tid-
ligere i grundvandsovervågningen.
I det øvre grundvand har der været en faldende andel af pesticider med koncentrationer over
drikkevandskravet de senere år. Samtidig stiger antallet af fund af pesticider over drikke-
vandskravet i det dybereliggende grundvand. Der ses samtidig en større hyppighed af indtag
med pesticider i koncentrationer under drikkevandskravet i dybder ned til 50 m u.t. Dette kan
forklares med en reduceret udvaskning fra rodzonen og øvre jordlag. Skønt der kan ses tegn
på en mindsket påvirkning i det øverste grundvand, breder en puls af pesticider, udvasket for
år tilbage, sig stadigt dybere ned i grundvandsmagasinerne. Resultaterne viser, at en stram-
mere regulering i anvendelsen af pesticider nu kan ses i det øvre og yngste grundvand. Forde-
lingen peger også på, at det dybtliggende grundvand, hvorfra vandværkerne indvinder drikke-
vand, fremover kan blive mere påvirket af den puls af pesticider over drikkevandskravet, der
bevæger sig ned gennem grundvandsmagasinerne.
Der er i 2011 og 2012 undersøgt for ti stoffer, der ikke tidligere har indgået i overvågningen.
De 3 dominerende stoffer med relativt mange fund – for to af stoffernes vedkommende også
fund over drikkevandskravet - er nedbrydningsprodukter fra forbudte triaziner, hvor didealkyl-
hydroxyatrazin er fundet i 7,7 % af de undersøgte indtag i 2011-12, mens drikkevandskravet
var overskredet i ca. 1 %. Deisopropyl-hydroxyatrazin blev fundet i 4,5 % af indtagene. Ned-
brydningsproduktet PPU fra det forbudte pesticid, rimsulfuron er påvist i 6 ud af 763 undersøg-
te indtag, i alle tilfælde dog under drikkevandskravet. Tre stoffer, heraf to godkendte, er fundet
en enkelt gang i koncentrationer under drikkevandskravet, mens et stof, hydroxyterbuthylazin,
blev fundet i fem indtag under drikkevandskravet på 0,1µg/l. To stoffer, heraf et godkendt, er
ikke påvist.
Pesticider i vandværkernes boringskontrol
Andelen af pesticidpåvirkede aktive indvindingsboringer er de sidste 5-10 år stabiliseret på lidt
under 25 %. I 2012 blev der således fundet pesticider i 24 % af de undersøgte indvindingsbo-
ringer, mens kvalitetskravet på 0,1 µg/l for enkeltstoffer var overskredet i 4 % af boringerne.
Resultatet kan sammenlignes med fundene i årene omkring 2004, hvor der var fund i 26 % af
boringerne, heraf 4,5 % over drikkevandskravet. BAM udgør fortsat det hyppigst fundne stof
med fund i 17,7 % af de undersøgte indvindingsboringer i 2012.
128
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Fra januar 2012 er der gennemført en ændring af analyseprogrammet for pesticider i vand-
værkernes boringskontrol med indførelse af analyse for yderligere 18 stoffer, som bl.a. er
fundet i grundvandsovervågningen eller i Varslingssystemet for udvaskning af pesticider til
grundvandet. Af disse nye stoffer er nedbrydningsprodukt DEIA fra Atrazin fundet i 2,4 % af de
analyserede prøver i 2012, mens de øvrige nye stoffer er fundet i ca. 1 % eller mindre af de
undersøgte vandprøver. Der er kun få fund over drikkevandskravet. De relativt få fund af de
nye stoffer i boringskontrollen kan skyldes, at vandværkerne har lukket nogel af de
indvindingsboringer, hvor der tidligere er fundet nedbrydningsprodukter fra triaziner og BAM,
som ofte findes sammen med netop disse stoffer.
I tidligere års grundvandsovervågningsrapporter er det dokumenteret, at der findes flest pesti-
cider i aktive vandværksboringer i lerede områder og omkring større byer, hvor især BAM er
påvist
Referencer, Pesticider
Dansk lovgivning, vejledninger mv.
Miljøministeriet 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2012: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljømini-
steriets bekendtgørelse nr. 1277 af 12. december 2012. (Drikkevandsbekendtgørelsen)
Miljøstyrelsen, 2010: Bekæmpelsesmiddelstatistik 2009, Orientering fra Miljøstyrelsen, 8, 2010
Miljøstyrelsen, 2012a: Redegørelse om jordforurening 2010. Redegørelser fra Miljøstyrelsen nr. 1, 2012.
EU- direktiver
EU, 1980: Rådets direktiv 80/778/EØF af 15. juli 1980. (1. version af Drikkevandsdirektivet)
EU, 1998: Europaparlamentets og Rådets direktiv nr. 98/83/EF om kvaliteten af vand til drikkevand. (Drikkevandsdirektivet)
EU, 2000: Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme for fællesskabets
vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
EU, 2006: Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grundvandet mod forurening
og forringelser. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Grundvandsdirektivet)
Andre referencer
Brüsch W. & Villholt, K. G., 2011: Punktkilders påvirkning af grundvandsressourcens kvalitet. Miljøprojekt Nr. 1395 2011, Miljøstyrelsen
Christensen L., S. Marcher, V. Møller, W. Brüsch, A. Rosenbom, A. Duer, M. Bach Madsen & M. Skriver, 2013: Bentazon. Anvendelse,
regulering og fund i danske moniteringsundersøgelser. Orientering fra Miljøstyrelsen 1, 2013.
Elkjær, Lars, Hans Ole Hansen, Liselotte Ludvigsen, Marianne Marcher Juhl, Mette Skougaard, Claus Kirkegaard, John Bastrup, Jens
Baumann, Flemming Larsen, Liselotte Clausen, Niels P. Arildskov, Peter R. Jørgensen, Jens Kistrup & Niels Henrik Spliid, 2002: Pesti-
cider og vandværker. Udredningsprojekt om BAM forurening. Hovedrapport. Miljøprojekt Nr. 732, 2002.
Tuxen N., Roost, S., Kofoed, J.L.L., Aisopou, A., Binning, P.J., Chambon J., Bjerg, P.L., Thorling, L., Brüsch, W. og Esbensen, K., 2013.
Skelnen mellem pesticidkilder. Miljøprojekt nr. 1502, Miljøstyrelsen 2013.
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S ., 2012: Grundvand. Status og udvikling 1989 – 2011.
Teknisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(5-11-13)
Links:
Varslingssystemet for pesticider:
www.pesticidvarsling.dk
(20-10-2013)
129
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
8 Vandindvinding
I Danmark anvendes den største andel af de oppumpede vandmængder til drikkevandsforsy-
ning, men der bruges også betragtelige mængder til andre formål, hvoraf markvandingen ud-
gør den største andel. Herudover anvendes grundvandet til en lang række forskellige formål
indenfor industri, institutioner, gartneri og dambrug.
I henhold til Vandforsyningsloven (MiM, 2010) skal alle indvindinger indberettes af indvinderen
til kommunerne, der skal kontrollere og indlæse data i den fællesoffentlige database JUPITER.
Indvindingerne opgøres for hvert kalenderår, og indberetningen til Kommunalbestyrelsen skal
foretages inden den 1. februar det følgende år, hvorefter data skal indlæses i JUPITER inden
1. april.
Drikkevandsforsyningen i Danmark er bygget op omkring en decentral struktur med knap 3000
almene vandværker (jf. indberetningerne af oppumpede vandmængder), hvoraf var ca. 150
kommunalt ejede pr. 1. jan 2010. Derudover indvindes der fra en række lokale vandforsynin-
ger til institutioner og enkeltvandforsyninger, som hver forsyner 1-9 til husstande.
Relevans
Vandindvinding til drikkevandsforsyning i Danmark baseres udelukkende på oppumpning af
grundvand. Med det stigende fokus på klimaets betydning for den fremtidige vandindvinding er
det af hensyn til forsyningssikkerhed og miljøpåvirkninger væsentligt, at man kender mæng-
den og udviklingen af de vandmængder, der årligt oppumpes. Det skyldes, at grundvandet
indgår som en vigtig del af vandets kredsløb. Når nedbørsmængden ændres som følge af kli-
maændringer, ændres den mængde grundvand, der er til rådighed til indvinding, og derved
kan der blive behov for en ny afvejning af de oppumpede vandmængder i forhold til behovet
for vandføring i vandløb, vandstanden i moser og søer mv. Lokalt og regionalt kan indvindin-
gen have et omfang, der ikke er bæredygtig. For at kunne sikre en optimal udnyttelse af det til
rådighed værende grundvand, er det nødvendigt at kende de samlede indvindinger lokalt, re-
gionalt og på landsplan.
Målsætning
I Miljømålsloven (MiM, 2009) er det en generel målsætning, at der kun må indvindes så meget
vand, at påvirkningerne af overfladevand og grundvandsafhængige økosystemer i vådområder
mv. ikke hindrer opfyldelse af miljømålsætningerne (Vandplanernes hjemmeside). Det er der-
for nødvendigt at kunne dokumentere såvel den absolutte størrelse som ændringerne i den
oppumpede grundvands- og overfladevandsmængde på såvel lokal som regional og national
skala. Et væsentligt aspekt er desuden, at den samlede indvindings miljømæssige påvirkning
for hvert hovedopland skal vurderes i Vandplanerne hvert 6. år (Vandplanernes hjemmeside).
Datagrundlag for afrapporteringen
Til denne rapport er der pr. 6. maj 2013 foretaget et udtræk af indvindingsdata for grundvand
og overfladevand. Udtrækket omfatter data for de vandmængder som kommunerne (tidligere,
amterne) har indberettet til JUPITER for perioden 1989 frem til og med 2012.
I perioden 1989-2005 blev de oppumpede vandmængder beskrevet på baggrund af de indbe-
retninger, som GEUS hvert år modtog fra amterne. Disse data indeholdt et skøn over størrel-
sen af de manglende indberetninger. Efter strukturreformen i 2007 ligger tilsynsmyndigheden
130
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
for indvinding af grundvand hos de 98 kommuner, og der udarbejdes ikke længere decentrale
skøn over manglende indberetninger. (BLST, 2010) GEUS har derfor siden 2008 baseret op-
gørelserne på de faktisk indberettede vandmængder, der er i JUPITER databasen på ud-
trækstidspunktet, således at der herefter er overensstemmelse mellem databasen og de rap-
porterede opgørelser. For yderligere information se GRUMO-rapport for 1989-2008 (Thorling
mfl., 2010).
Kommunernes indberetning af oppumpede vandmængder
I forbindelse med udtræk af data efter tidsfristens udløb har det igen i år vist sig, at flere af
kommunerne ikke har indberettet data inden tidsfristen den 1. april 2013. Otte kommuner har
ikke indberettet vandværkernes indvindingsdata for 2012 rettidigt. Samlet set vurderes der på
den baggrund alene at mangle indberetning af omkring 16 mio. m
3
for 2012. Det bemærkes
også, at 5 kommuner fortsat mangler at indberette indvindingsdata for vandværkerne for 2006.
I alt skønnes dette at udgøre 20 mio. m
3
.
Oppumpede vandmængder fra almene vandværker
Der er også i år fokuseret på vurdering af datakvaliteten for oppumpningen fra de almene
vandværker. Indberetningerne er gennemgået på kommuneniveau (kommunegrænser fra
2007 er anvendt for hele perioden) for alle 98 kommuner med henblik på, at opnå et mere tro-
værdigt datasæt, der afspejler den reelle oppumpning. Gennemgangen af data er foregået ved
at summere vandmængderne fra alle de almene vandværker i hver kommune og opstille disse
i en række tabeller og figurer. Den årlige oppumpning blev plottet for hver kommune som tids-
serier og ”outliers” blev visuelt identificeret i forhold til den generelle trend og forventninger i
oppumpning.
Som udgangspunkt forventes det, at udviklingen i oppumpningen for de almene vandværker
ikke varierer voldsomt fra år til år, da en kommune er en så tilpas stor og mangfoldig enhed, at
ændringer i forbrugsmønstre indenfor en hel kommune vil ses som gradvise (bløde) ændringer
over flere år og derfor danne relativt bløde forløb på tidsserierne. Administrative ændringer
kan give anledning til markante spring i opgørelserne, lige som nye industrier og lign. kan
medføre store ændringer. Der har været opmærksomhed på betydningen af sådanne ændrin-
ger under gennemgangen af data. I sidste års rapportering optrådte et eksempel på opretning
af en tidsserie fra en kommune.
I gennemgangen af indberetningerne fra de almene vandværker er der fundet forskellige typer
af problemer, med over/underindberetninger overvejende falder indenfor 3 grupper:
Manglende indberetning
Dobbeltindberetning - ofte som følge af, at der indberettes på både over- og underanlæg
Overfladevand indberettes som grundvand (én kommune, med en mængde på 4 mio. m
3
)
Nødvendig datakorrektion i forbindelse med afrapporteringen
Nogle af de fejl og mangler, der er observeret, er store og er vurderet til at være betydende for
opgørelserne på indberetningen af de almene vandværker, og i mindst 20 kommuner er det
vurderet, at der er problemer med indberetningerne. For at få et estimat på omfanget af over/-
underindberetning er der udført en manuel datakorrektion baseret på den visuelle gennem-
gang af tidsserierne over antal vandværker, der indberettes, samt for de oppumpede vand-
mængder.
131
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Overindberetninger er nemmere at identificere og rette end underindberetninger, da de ofte
har form af ekstra poster i databasen, og derfor blot skal slettes.
Underindberetning er vanskeligere at identificere og estimere præcist, da der her alene er an-
vendt kurveforløbet på tidsserierne til at identificere og angive den manglende værdi. I en del
kommuner har det været muligt at korrigere data med rimelig sikkerhed, og de har samtidig
haft et omfang, hvor det er vurderet, at have betydning for den nationale opgørelse. Korrektio-
nen af data er alene udført i forbindelse med denne analyse, da tilretningen af data i JUPITER,
kun kan udføres af kommunerne (Dataansvarsaftalen, 2007) og data vil indtil videre fortsat
være fejlbehæftet.
De største korrektioner er foretaget for perioden efter kommunalreformen fra 2006 og frem til
2009. For 2012 er der foretaget en opjustering på knap 21 mio. m
3
.
Figur 50 viser opgørelserne for de oppumpede vandmængder for de almene vandværker vist
både med og uden korrektion. De korrigerede data er vist med rødt. Der er et bemærkelses-
værdigt stort antal dobbeltindberetninger efter kommunalreformen, sandsynligvis som følge af
usikkerhed om hvilke kommuner, der har tilsynsmyndighed med hvilke anlæg, ikke mindst i de
tilfælde, hvor der er tilknyttet både over- og underanlæg. Efter sletning af dobbeltindberetnin-
ger er faldet i 2006 blevet mere markant og tilskrives, at der fortsat er mangler i data.
Figur 50.
Indberettede oppumpede vandmængder fra almene vandværker med blåt, og
korrigerede oppumpede vandmængder med rødt, i mio. m
3
for perioden 1989-2012. Udviklingen er
fittet med Loess, se forklaring i tekstboks for både indberettede og korrigerede data.
132
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
På baggrund af ovenstående korrektioner er der udført et lokalvægtet gennemsnit (Loess, se
tekstbox nedenfor) for hhv. de indberettede og de korrigerede dataserier, for perioden 1989-
2012, se figur 50. I 2012 var den indberettede vandmængde for de almene vandværker 361
mio. m
3
, mens den forventede indberetning, se figur 50, er på 382 mio. m
3
. Der formodes så-
ledes, at være en underindberetning i 2012 på omkring 21 mio. m
3
for kategorien ”almene
vandværker”. Dette er i overensstemmelse med, at der helt mangler data fra nogle kommuner
og andre indberetninger er ufuldstændige.
På figur 50 angiver de nedtonede farver på søjlerne i 2012, at data ikke er komplette, og at der
i stedet for forventes en værdi svarende til 382 mio. m
3
vist med den sorte Loess-kurve.
I år er det vurderet, at data frem til og med 2011 med rimelighed kan indgå i analysen af ten-
denser og udviklinger på data, men at 2012 data fortsat er ukomplette og må tages med for-
behold.
Loess regression
Brugen af Loess regression, anvendes når man har behov for en ikke lineær regression, hvor der tages
udgangspunkt i de nærmeste punkters beliggenhed på kurven. I stedet for traditionel lineær regression,
er der er tale om at man arbejder med et polynomium, der fittes bedste muligt til observationerne. Se fx
Wikipedia eller statistiske lærebøger.
Analyse af datakvalitet
For at vurdere kvaliteten af data og for at vurdere om data før og efter kommunalreformen er
sammenlignelige, udfører GEUS hvert år en gennemgang af data for de oppumpede vand-
mængder. Hvert år er der blevet ryddet fejl af vejen, og datakvaliteten er over de sidste 4-5 år
forbedret betydeligt. Der er dog hvert år en tendens til, at det seneste års indberetning er
mangelfuld og at analysen af tendenser og udviklinger derfor ikke kan være helt ”up to date”.
Dette er også tilfældet med data fra 2012.
Der har hidtil ikke været noget sted i Danmark, hvor der foreligger et samlet overblik over, hvor
mange og hvilke vandværker, der er aktive. Det er derfor ikke i denne rapportering muligt at
afgøre, om en indberetning er komplet for hver enkelt kommune, hvorfor datakvaliteten vurde-
res ud fra en række skøn. En ny bekendtgørelse (MiM, 2012) stiller fremadrettet krav om at
status for alle drikkevandsboringer indberettes til JUPITER. Dette skulle i fremtiden sikre mere
præcise overblik datakvaliteten af vandværkernes indvindingsmængder.
GEUS har igen i år anvendt PCA-metoden, som et værktøj til at vurdere, om data er komplet-
te, se tekstboks nedenfor.
For at vurdere om den korrektion, der blev udført for de indberettede oppumpede vandmæng-
der fra de almene vandværker er rimelig, er der dels udført en PCA analyse for de indberette-
de data og dels en PCA analyse, hvor der er taget højde for korrektionerne udført ovenfor. De
2 diagrammer i figur 51 viser, at der efter korrektion af data er en noget større andel af datae-
ne, der kan forklares ud fra PC1, hvilket tages som et udtryk for, at dataene er mere komplet-
te, end de var inden korrektionen. Det vurderes desuden, at kombinationen af PCA og Loess-
estimater kan anvendes til at vurdere indvindingskategoriens forventelige indberetning.
133
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 51.
PCA analyser for indberettede oppumpede vandmængder (1989-2012) uden
korrektion af data til venstre og med korrektion til højre.
I sidste års rapport er problemstillingerne omkring figur 51 nærmere beskrevet.
Principal Component Analysis (PCA)
PCA er en metode til dataanalyse, som gør det muligt at udrede sammenhænge i et datasæt med mange
variable. I praksis foregår det på den måde, at datasættet i én matematisk arbejdsgang opdeles i et antal
nye variable, kaldet primære komponenter, som hver især er uafhængige af hinanden, og som hver især
repræsenterer en bestemt del af de variationer, der er i datasættet. Hver primær komponent er en linear-
kombination af de oprindelige komponenter og kan analyseres for sig og tolkes typisk som hørende til
en bestemt proces. På den måde vil det fx være muligt at adskille, hvor stor en del af variationerne i en
pejletidsserie, der hidrører fra grundvandsdannelse, og hvor stor en del der hidrører fra oppumpning. Ef-
fekterne grundvandsdannelse og oppumpning vil være tilknyttet hver sin primære komponent. Endelig
vil en del af variationerne skyldes datastøj, som fx. fejlindtastninger m.v. Se. også Thorling mfl., 2010
Analyse af den totale årlige grundvandsindvinding i Danmark
Figur 52 viser de totale oppumpede vandmængder for perioden 1989-2012 med røde søjler,
mens de grønne søjler viser de totale oppumpede vandmængder uden markvanding. Mark-
vandingen er stærkt varierende og påvirket af variationer i vejret fra år til år.
I tidligere års rapporter blev det konkluderet, at 2007 var mangelfuldt indberettet særligt for
markvandingen, men beregninger publiceret i (Hvid, S. Kolind, 2011, se også Thorling mfl.,
2011) viser, at der var et markant mindre vandingsbehov for 2007 end årene før og efter. Be-
regningerne illustrerer, at vandingsbehovet kan variere med adskillige hundrede procent fra år
til år og udgøre meget betragtelige andele af oppumpningen på såvel lokal som national skala.
Det er tydeligt, at der fra 1990 og frem til og med 1999 oppumpes mindre og mindre grund-
vand, og at der fra 1999 og frem er en relativ konstant oppumpning, dog med en svag om end
134
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
støt faldende tendens. Fra 1999 og frem til 2011 er forskellen på største og mindste oppump-
ning opgjort uden markvanding, kun 45 mio. m
3
, hvilket må siges at være mindre end de ud-
sving, der tidligere er set som følge af mangelfuld indberetning. Markvandingen udgør 25 - 30
% af de samlede oppumpede vandmængder i Danmark og slører evt. udviklingstendenser be-
tinget af konjunkturer og miljøpolitiske tiltag.
Figur 52.
Den totale årlige grundvandsindvinding med og uden markvanding (1989-2012) - ikke
korrigerede data. Data fra 2012 vurderes at være ukomplette.
Udviklingen i de oppumpede vandmængder i Danmark (uden markvanding) udviser fra 2006
og frem en svagt faldende tendens, tenderende til at være konstant fra 2009 og frem. Der er
som nævnt usikkerhed på 2012 data, og de er derfor vist med nedtonede farver i figur 52.
Med de ovenstående forbehold in mente kan det konkluderes, at den totale årlige oppumpning
forsat ligger på et stabilt niveau på omkring 500 til 550 mio. m
3
/år, hvis man ser bort fra mark-
vandingen.
Analyse af indvindingen indenfor de enkelte kategorier
Figur 53 viser vandindvindingen for hele landet fordelt på fire hovedkategorier 1989-2012. Ka-
tegorierne er:
Almene vandværker: offentlige og private vandforsyningsanlæg.
Erhvervsvanding: dambrug, markvanding, gartneri.
Virksomheder med egen indvinding: erhverv, industri, institutioner, afværgepumpnin-
ger, grundvandssænkninger, enkelt-indvindinger til husholdninger og anden grund-
vandsindvinding.
Overfladevand til alle formål.
135
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
I forrige års GRUMO rapport blev udviklingen frem til 2006 beskrevet. I dette års rapport be-
skrives særligt årene 2006–2012.
For kategorien almene vandværker er det som tidligere nævnt tydeligt, at der er en nedgang i
år 2006 og 2007, som sandsynligvis skyldes manglende indberetning, men at oppumpningen
ellers ligger på et ret konstant niveau omkring 400-430 mio. m
3
. Indvindingen af overfladevand
på 4-7 mio. m
3
er vanskelig at erkende i figuren og er ikke meget forskellig fra de foregående
år. For hele perioden 1989-2012 gælder det, at dambrug er udeladt fra overfladevand, da
dambrugernes anvendelse af overfladevandet ikke ændrer nævneværdigt på vandføringen i
vandløbene, idet vandet ledes tilbage til vandløbet efter gennemløb i dambruget. Dette giver
en mere præcis opgørelse på kategorien for anvendelse af overfladevand.
Indvinding af grundvand til markvanding, gartneri og dambrug (kategorien ”erhverv”) ligger i
den lave ende af spektret for 2012, men varierer som tidligere nævnt markant fra år til år mel-
lem 100 og 300 mio. m
3
Vandforbruget for virksomheder med egen indvinding er relativ konstant og ligger nu på 42 -
44 mio. m
3
om året.
Figur 53.
Vandindvinding i Danmark (1989-2012) opdelt på almene vandværker,
erhvervsvanding, industri og overfladevand. Opgørelser af indvinding af overfladevand fra før 1997
er ikke pålidelige. Figuren er baseret på ikke korrigerede data.
De tre nævnte kategorier (almene vandværker, virksomheder med egen indvinding og overfla-
devand til alle formål) har været ret konstante siden kommunalreformen i 2006, og har ligget
på værdier fra omkring 515 mio. m
3
til i dag, hvor det ligger omkring 466 mio. m
3
. Variationen
på ca. 20 mio. m
3
/år for de tre kategorier vurderes at ligge inden for de udsving, man kan for-
136
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
vente fra år til år pga. variationer i klima og forbrug, og er ikke nødvendigvis et udtryk for en
faldende oppumpning. Set for perioden 2008-2010 er den samlede oppumpning på landsplan,
se figur 52, lidt højere end for den foregående 4 års periode og har ligget på et relativt højt og
konstant niveau på mellem 682 mio. m
3
i 2010 og 726 mio. m
3
2011. 2012 viser dog et mar-
kant fald til 561 mio. m
3
, svarende til 165 mio. m
3
i forhold til 2011, hvilket som tidligere nævnt
delvist kan tilskrives manglende indberetning.
Opsummering og konklusion
De samlede oppumpede vandmængder i Danmark (uden markvanding) udviser fra 2006 og
frem en svagt faldende tendens, tenderende til at være konstant fra 2009 og frem. Den totale
årlige oppumpning ligger på et stabilt niveau på omkring 500 til 550 mio. m
3
, hvis man ser bort
fra markvandingen.
Indvinding af grundvand til markvanding, gartneri og dambrug varierer markant fra år til år. I
2011 nåede denne del af indvindingen over 300 mio. m
3
, hvilket svarede til over 40 % af den
samlede grundvandsindvinding i Danmark, mens det for 2012 blot var 166 mio. m
3
.
Vandforbruget for virksomheder med egen indvinding er relativ konstant, og har de seneste fi-
re år ligget på mellem 42 og 44 mio. m
3
om året, dog med et svagt fald i 2012.
Indvindingen af overfladevand er marginal og ligger på 4-7 mio. m
3
/år. Overfladevand anven-
des ikke til drikkevand, men bliver i stedet i langt overvejende grad anvendt til grusvaskning
indenfor råstofindustrien og vanding.
De oppumpede vandmængder er en vigtig parameter i den nationale vandbalanceopgørelse,
og uundværlige data som grundlag for vurderingen af grundvandsforekomsternes kvantitative
tilstand i forbindelse med vandplanarbejdet. For at muliggøre en optimal vurdering af presset
på den tilgængelige vandressource er der behov for, at kommunerne fortsat sikrer, at de op-
pumpede vandmængder i videst mulige omfang indberettes til den fælles offentlige database
JUPITER til den fastsatte tidsfrist, som er 1. april det efterfølgende år, jf. Drikkevandsbekendt-
gørelsen (MST, 2011). Der sker løbende forbedringer i kommunernes indberetning, men der
er fortsat behov for at nogle kommuner kvalitetssikrer data og følger op på indberetningerne
og de anbefalinger, der gives, således at fejlindberetninger undgås.
137
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Referencer, Vandindvinding
Dansk lovgivning, vejledninger mv.
By- og landskabsstyrelsen, nov. 2010: Vejledning om indberetning og godkendelse af vandforsyningsdata.
Miljøministeriet, Danske regioner og KL, 2007: Dataansvarsaftalen,
http://internet.miljoeportal.dk/Dokumenter%20alle/Dataansvarsaftalen%20Bilag%203%20Grundvand.pdf
(5-11-13)
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009 af Lov om miljømål m.v. for vandforekomster og internationale naturbeskyttelsesom-
råder (Miljømålsloven)
Miljøministeriet, 2010: LBK nr. 635 af 07/06/2010 om vandforsyning mv. (Vandforsyningsloven)
Miljøministeriet, 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2012: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljømini-
steriets bekendtgørelse nr. 1277 af 12. december 2012. (Drikkevandsbekendtgørelsen)
Andre referencer:
Hvid, S. Kolind, 2011, Vindencentret for Landbrug. Markvandingsbehov 1987-2010,
www.landbrugsinfo.dk/Planteavl/Vanding/Sider/pl_11_616.aspx,
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2010: Grundvand. Status og udvikling
1989 – 2008. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2008.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010b: Grundvand. Status og udvikling
1989 – 2009. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2009.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L. 2011: Grundvand. Status og udvikling 1989
– 2010. Teknisk rapport, GEUS 2011.
www.geus.dk/publications/grundvandsovervaagning/1989_2010.htm
(5-11-13)
Links:
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10.2013)
138
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
9 Det Nationale Pejleprogram
I 2007 blev der etableret et Nationalt Pejleprogram med det formål at overvåge grundvandets
kvantitative tilstand ved målinger af kort- og langsigtede variationer i grundvandsstanden.
Variationer i grundvandsstanden kan skyldes flere faktorer. De kan skyldes ændringer i netto-
nedbøren over kortere eller længere tid og ændringer i indvindingen på lokal eller regional ska-
la. Omfanget og typen af variationer i grundvandsstanden over tid overvåges i det nationale
pejleprogram, hvor beliggenheden af grundvandsstanden i dag registreres dagligt i de fuldt
udbyggede overvågningspunkter.
Det Nationale Pejleprogram skal kunne fungere som grundlag for fortolkning af andre pejlese-
rier og enkeltmålinger af vandstanden og skal således afspejle repræsentative størrelser for
reelle variationer i grundvandets trykforhold. Pejledata af god kvalitet er af stor betydning i
vurderinger af vandstanden og til den langsigtede anvendelse til modeller i forbindelse med
vurderinger af vandbalance, den tilgængelige mængde grundvand til vandforsyningsformål
samt påvirkningen af grundvand og økosystemer.
Relevans
Pejledata er en indikator for udviklingen i grundvandsressourcens størrelse. Ændringer i res-
sourcens størrelse har afgørende betydning for den mængde grundvand, der kan indvindes til
drikkevandsforsyning, markvanding og andre humane behov samt for den økologiske tilstand i
vådområder, vandløb og søer mv. Derudover er pejledata relevante i forbindelse med risiko-
vurderinger og planlægningsformål for fx oversvømmelser i bebyggede områder. Vandram-
medirektivet foreskriver direkte, at der skal være en overvågning af grundvandsstanden i til-
knytning til vandplanarbejdet (EU, 2000).
Målsætning
Vandrammedirektivet (EU, 2000) og Miljømålsloven (MiM, 2009) fastsætter i den generelle
målsætning, at befolkningen til enhver tid skal sikres den nødvendige forsyning af drikkevand,
og at den økologiske tilstand i overfladevands- og vådområder skal bevares eller forbedres.
Målsætningen og tilstanden for de enkelte grundvandsforekomster og de afhængige økosy-
stemer og vådområder fremgår af Vandplanerne (Vandplanernes hjemmeside).
Det nationale pejlestationsnet
Naturstyrelsen overtog i forbindelse med kommunalreformen i 2007 ansvaret for det nationale
pejlestationsnet, som på det tidspunkt blev etableret på basis af amternes meget uensartede
pejle-programmer. Det nationale stationsnet bygger på pejleboringer fra amterne suppleret
med nye boringer samt ældre pejleboringer fra GEUS.
Mange tidsserier går tilbage til 1980’erne, hvor amterne etablerede flere pejlestationer i forbin-
delse med grundvandsovervågningen. Enkelte tidsserier går endog helt tilbage til 1950’erne
eller endnu tidligere. Naturstyrelsen har i de senere år nedlagt en del pejleboringer med dår-
lig/ukendt konstruktion eller med åbenlys påvirkning udefra, fx fra nærliggende markvanding.
Disse er erstattet med nye stationer, hvorfra tidsserierne selvsagt er meget korte.
GEUS har i 2012 etableret en tabel for det nationale stationsnet i JUPITER, som danner ud-
gangspunktet for årets afrapportering. Stationstabellen har i den forbindelse været i høring hos
139
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Naturstyrelsen med henblik på at sikre en korrekt beskrivelse af pejlestationerne. Det er hen-
sigten, at oplysningerne i denne stationstabel skal danne udgangspunkt for fremtidige afrap-
porteringer.
Figur 54 viser pejleboringernes geografiske fordeling grupperet på henholdsvis terrænnære,
regionale og dybe grundvandsforekomster. Klassifikationen af pejleboringernes placering i de
3 typer af grundvandsforekomster er baseret på indberetninger fra Naturstyrelsens enheder. I
2012 indgik der i alt 211 pejlestationer/indtag i det nationale stationsnet. I forhold til afrapporte-
ringen i 2011 er der sket en udbygning af nettet med 71 indtag. Det fremgår, at det fortsat især
er regionale grundvandsforekomster, der overvåges.
Figur 54.
Stationsnet for det Nationale Pejlenet i 2012 med fordelingen på henholdsvis
terrænnære, regionale og dybe grundvandsforekomster.
140
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Måleprocedurer og datahåndtering ved indsamlingen af data
I de fleste af pejlestationerne i det nationale stationsnet findes der i dag dataloggere, som dag-
ligt registrerer grundvandsstanden i de enkelte indtag. Stationsnettet er i 2012 suppleret med
en række nye undersøgelsesboringer af høj kvalitet. Disse er etableret i forbindelse med den
nationale afgiftsfinansierede grundvandskortlægning. Der er desuden kommet undersøgelses-
boringer til med længere pejleserier.
Før etableringen af det nationale pejlenet i 2007 var boringerne ikke systematisk udstyret med
dataloggere, og derfor ses der i de ældre tidsserier typisk 2-4 årlige pejlinger pr. indtag. I for-
bindelse med kommunalreformen, især i perioden 2005-2007 blev mange dataloggere taget
ud af drift og erstattet med enkeltpejlinger.
Det er en udfordring at fastholde en ensartet og sammenlignelig registrering af pejletidsserier i
hele overvågningsperioden. Måleaktiviteten og pejlingerne foregår over mange årtier og er
meget følsomme over for ændringer i målepunkterne, deres omgivelser og i måleteknologier-
ne. Flere af tidsserierne i Det Nationale Pejlenet har et forløb, der indikerer fejl i data, der for
eksempel er opstået ved ændringer i boringens indmåling, skift i målepunkt uden efterfølgende
konsekvensrettelse af pejleserien eller fejl i indrapportering til JUPITER. Derudover er der i
nogle helt specielle tilfælde situationer, hvor JUPITER beregner forkerte værdier for grund-
vandskote og nedstik (i forbindelse med ændring og/eller nyindmåling af målepunktet). Der op-
træder også mangler i tidsserierne, som gør beregnede pejledata mere eller mindre uanven-
delige.
Det må konstateres, at der fortfarende er meningsforstyrrende mange fejl i pejletidsserierne,
og at den tiltagende anvendelse af loggere tillige giver anledning til nye fejltyper i data.
Det er ofte ikke muligt at korrigere ældre pejletidsserier, fordi dokumentationen i de oprindelige
målebøger, lokaliseringsskemaer og målepunkter ikke er gemt. Den tekniske anvisning for
indsamling af pejledata i felten, skulle gerne forebygge dette fremover (Thorling, 2012a). I dag
kan det ikke ses af loggerdata, om de er korrigeret for variationer i det atmosfæriske tryk og i
givet fald hvordan. Hvis de originale pejleserier systematisk blev indberettet og arkiveret, vil
det være muligt at identificere potentielle fejl i konverteringsprocessen og korrigeret, hvis der
er behov herfor (Post m.fl., 2013).
I den kommende programperiode er der derfor fortsat fokus på, at fejl og mangler udbedres.
Datagrundlag for afrapportering
Pejlingerne fra det nationale pejlenet i JUPITER danner udgangspunkt for afrapporteringen for
2012. Dataene bruges, som de foreligger i databasen. På grund af den store mængde data fra
stationer med dataloggere er dataene i pejleserierne i den årlige afrapportering blevet reduce-
ret til én pejling per døgn ved beregning af en gennemsnitlig døgnværdi.
Kvalitetsvurdering af pejletidsserier
Da pejletidsserierne er indsamlet over en lang periode og af forskellige instanser, er det nød-
vendigt at foretage en vurdering af deres kvalitet, inden de benyttes i afrapporteringen.
141
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Kvaliteten og værdien af en tidsserie kan med fordel vurderes efter:
længden af tidsserien
hyppigheden af målinger
aktualitet (fx målinger i 2012)
dokumentation (lokalisering, beskrivelse af indretning, indmåling)
konsistens mellem geologisk og hydrologisk indmåling (jordlag og vandstand)
konsistens i pejletidsserien.
I de senere år er der i forbindelse med afrapporteringen udført en kvalitetsvurdering af samtli-
ge pejleserier ud fra en optegning af samtlige tidsserier. Denne vurdering danner basis for en
systematisk visuel kontrol af, om der i tidsserien er data fra afrapporteringsåret, om der er
åbenbare datafejl, der bør rettes op, og om tidsserien er konsistent.
Pejletidsserierne skal kunne anvendes som en konsistent reference, hvorfra man kan vurdere
trends uden meningsforstyrrende fejl. I den visuelle kvalitetsvurdering er pejleserierne derfor
klassificeret som ”usikker”, hvis den indeholder spring eller ”outliers”, som gør, at der ikke di-
rekte kan estimeres en retvisende trend, eller ”med datafejl”, hvis den indeholder meningsfor-
styrrende datapunkter.
I denne rapport er kvalitetssætning af pejleserierne grupperet efter deres alder. Det vil sige
pejleserier med pejledata målt i perioden 2007-2012, pejleserier med pejledata målt i en væ-
sentlig del af overvågningsperioden (pejledata fra før år 2000) og endelig lange pejleserier
(defineret ved at de indeholder pejledata fra før år 1980).
2013-analysen er foretaget med udgangspunkt i de rapporteringer, som Naturstyrelsen har
indsendt til GEUS.
Af analysen fremgår, at:
Næsten alle (198) pejlestationer er aktive i 2012
Der findes 206 pejleserier med målinger i perioden fra kommunalreformen og til 2012,
og af disse vurderes 129 (godt 60 %) af høj kvalitet
Der findes 165 pejleserier med målinger før år 2000, af disse vurderes 52 (godt 30 %)
af høj kvalitet
Der findes 78 pejleserier med målinger før år 1980, af disse vurderes 21 (godt 25 %) af
høj kvalitet.
Den geografiske fordeling af stationerne og deres kvalitet er sammenfattet på figur 55-57.
På baggrund af dataanalysen blev der i 2012 udpeget 1 lang repræsentativ tidsserie for hen-
holdsvis terrænnære, regionale og dybe grundvandsforekomster for henholdsvis Sjælland,
Fyn, Nordjylland, Vestjylland og Østjylland. Disse pejletidsserier anvendes i det efterfølgende
til at vurdere tendenser i udviklingen af grundvandsstanden samt størrelsesordner på konse-
kvenser af påvirkninger fra klimaudvikling, større vejrmæssige hændelser og udefrakommende
faktorer.
142
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 55.
Det Nationale Pejlenet, tidsserier fra 2007-2012 angivet med aktuel status for aktive
og inaktive stationer i 2012. Grønne signaturer uden omkringliggende firkant viser, hvor der er
pejleserier af god kvalitet.
Lufttrykkets betydning
Potentialet i spændte magasiner er meget følsomt over for ændringer i atmosfærens lufttryk,
sammenlignet med potentialet i frie magasiner. Dette reflekteres i pejledata, idet det faktiske
trykniveau for grundvandet påvirkes, den såkaldte barometereffekt, såvel som selve målingen
med tryktransducer påvirkes af det atmosfæriske tryk.
I 2012 blev det i udvalgte pejlestationer undersøgt, hvorledes lufttrykket har påvirket pejletids-
serier, der er målt med dataloggere. Det har her vist sig, at flere pejletidsserier er påvirket af
ændringer i det atmosfæriske tryk. Det er vigtigt, at alle målte data korrigeres for den effekt
atmosfæretrykket har på selve målingen. Kun derved kan effekten på ændringer i grundvan-
dets trykniveau skelnes fra de måletekniske effekter. En forudsætning for at korrektionen kan
udføres er, at der er registreret og indberettet samtidige værdier af atmosfæretrykket og pej-
lingen, hvilket ikke altid er tilfældet.
143
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 56.
Det Nationale Pejleprogram, tidsserier med pejledata 2000-2012. Angivet med aktive
og inaktive stationer i 2012. Grønne signaturer uden omkringliggende firkant viser, hvor der er
pejleserier af høj kvalitet.
144
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 57.
Det Nationale Pejleprogram, tidsserier med pejledata før 1980. Angivet med aktive og
inaktive stationer i 2012. Grønne signaturer uden omkringliggende firkant viser, hvor der er
pejleserier af høj kvalitet.
Nedbørens betydning
Viden om mængden af nedbør, der falder fordelt over tid og sted, er nødvendig for at vurdere,
om der sker klimatiske ændringer, der kan forventes at påvirke størrelsen af grundvandsdan-
nelsen i de overvågede grundvandsmagasiner. Hvis der er god hydraulisk kontakt fra overfla-
den og ned til et grundvandsmagasin, vil magasinet reagere hurtigt på en nedbørsbegivenhed.
Det modsatte vil gælde for et dybere magasin, hvor strømningsvejen er længere og kontakten
dermed dårligere.
Af DMI´s hjemmeside (DMI, 2013) fremgår, at det gennemsnitligt regner mest i det centrale
Jylland med over 900 mm/år og mindst over Kattegat og Bornholm med omkring 500 mm/år.
Figur 58 viser, at nedbøren de sidste 100 år har været stigende. Den gennemsnitlige årsned-
bør for normalperioden 1961-1990 er beregnet til 712 mm. I perioden fra 1990-2012 har års-
145
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
nedbøren ligget omkring 745 mm, dvs. der har været en stigning på 33 mm svarende til 4,4 %
af nedbøren. Temperaturen og antallet af solskinstimer er ligeledes øget i perioden.
Figur 58.
Danmarks årsnedbør siden 1874. Værdierne er beregnet landsgennemsnit på basis af
et antal udvalgte stationer. Den blå kurve er 9 års Gaussfiltrerede værdier (DMI’s hjemmeside,
2013).
På trods af stigningen i årsnedbør kan det være vanskeligt på landsplan direkte at se, hvordan
ændringerne i nedbøren udmønter sig i pejleserierne. Det skyldes, at noget af den ekstra ned-
bør strømmer af overfladisk (primært vinternedbør), og noget fordamper som følge af højere
temperaturer, hvorfor kun en del af den faldne nedbør siver ned til grundvandet.
En størrelsesorden på stigningen i grundvandsstanden som følge af 100 mm ekstra nedbør
kan groft beregnes til �½ m, forudsat der er et porevolumen på 30 %. En sådan stigning vil ty-
pisk forekomme, hvor der er frie sandmagasiner i nedsivningsområderne. Derimod er det van-
skeligere at beregne effekten i udstrømningsområderne, fordi der lokalt kan ske opstuvning og
således forekomme meget højere vandstand, eller der omvendt lokalt kan forekomme dræn,
vandløb mv., som fastholder grundvandstanden i det eksisterende niveau.
Nedbøren falder ikke jævnt over året eller på landsplan, og det er – foruden langsigtede ten-
denser - vigtigt at vurdere effekten af årsvariationer og ekstremhændelser, fx tørre perioder. I
1980’erne konstateredes øget nedbør i en længere årrække, og der har omvendt været 2
markante nedbørsfattige hændelser siden pejleserierne påbegyndtes, hvor årsnedbøren var
146
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
under 2/3 af det normale, nemlig i 1975-976 og i 1996. Den første tørre periode resulterede i
øgede investeringer i markvandingsanlæg, som også efterfølgende gav sig udslag i planlæg-
ningsmæssige tiltag for at undgå uønskede effekter på grundvand og vådområder.
Som følge heraf er det i de følgende afsnit analyseret, hvordan udvalgte repræsentative pejle-
tidsserier reagerer over tid. I de viste tidsserier over grundvandsstanden er det relevant at kig-
ge efter den landsdækkende konsekvens af stigende nedbør generelt og i 1980’erne, og den
landsdækkende konsekvens af de ekstremt tørre perioder i 1975-76 og i 1996.
Betydning af indvinding
Udviklingen i indvinding er beskrevet i denne rapports kapitel 8. Det generelle fald i den sam-
lede indvinding må her forventes at give anledning til en stigende vandstand. Tørre forår og
somre, hvor der pågår markvanding, vil kunne medføre, at grundvandsstanden sænkes om
sommeren og vise sig som større forskel mellem sommer- og vintervandstand.
Det er i en tidligere GRUMO-rapport (Thorling, m.fl., 2011) vist, at der er en tydelig påvirkning
af grundvandsstanden fra vandindvinding i en pejleboring fra Sjælland. Denne pejleboring er
oprindeligt etableret af et af de større vandselskaber, og forløbet af vandspejlet afspejler tyde-
ligt, hvor den store indvinding i starten af 1970’erne til den efterfølgende reduceredes i
1990’erne, hvor øget miljøbevidsthed og indførelse af vandafgifter har bevirket et markant fald
i det danske vandforbrug.
Grundvandsstand i terrænnære grundvandsforekomster
Terrænnære grundvandsforekomster er defineret som grundvandsforekomster, der rummer
sand fra terræn, og som har direkte kontakt til overfladevand (MST, 2007). Der forekommer
dog i praksis også terrænnære forekomster i kalkbjergarter, som i nedenstående eksempel.
I Det Nationale Pejlenet er 8 ud af de 211 pejleindtag placeret i terrænnære grundvandsfore-
komster. Heraf er der 7 i Nord- og Kronjylland, 1 på Sjælland, mens der ingen er på Fyn og i
Midt- og Sydjylland.
Udviklingen i dybden til grundvandsspejlet for terrænnære grundvandsforekomster er præsen-
teret ved følgende 3 pejleserier:
Nordjylland:
DGUnr. 30.494 indtag 1 (Kalk/kridt).
Vestjylland:
DGUnr. 75.714 indtag 1 (Ukendt, men formentlig kvartært sand).
Sjælland:
DGUnr. 182.402 indtag 1 (Kalk/kridt).
Figur 59 viser pejleserier for perioden 1940-2012. De viste pejleserier er målt i såvel kvartære
som prækvartære magasiner. Grundvandsstanden ligger ned til 22 m u.t.
147
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 59.
Pejletidsserier (grundvandstand i m u.t.) for terrænnære grundvandsforekomster.
Langsigtet udvikling. Den vestjyske og sjællandske pejletidsserie viser samme overordnede
forløb og stor overensstemmelse. Den nordjyske pejleserie har stor amplitude/udsving hen
over året. Niveauet på grundvandsstanden varierer inden for 2-3 m inden for perioden.
Årsvariationen for den sjællandske og vestjyske serie ligger typisk inden for 2 m, mens den
nordjyske serie har et årligt udsving på op til 6 m.
Påvirkning fra den stigende nedbør i 1980’erne viser sig som en hævning af grundvandsstan-
den på op til 1-2 m.
Påvirkning fra tørre perioder ses i 1975-76 og i 1996 ved et fald i vandstanden på 1-2 m 3-4 år
efter hændelsen. I den nordjyske pejleserie iagttages der kun et fald i vandstanden i den efter-
følgende vinter (årsudsvinget), mens den ikke umiddelbart er synlig i den vestjyske pejleserie.
Figur 60 viser et udsnit af pejleserien (måleperiode 1990-2004), der illustrerer effekten af tør-
keperioden i 1996. Pejleserierne for Østjylland og Sjælland dækker ikke de omtalte perioder.
148
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 60.
Pejletidsserier (vandstand m u.t.) for terrænnære grundvandsforekomster. Figuren er et
udsnit (1990-2004) af figur 59 og fremhæver påvirkning fra den tørre periode i 1996.
Grundvandsstanden i regionale grundvandsforekomster
Regionale grundvandsforekomster er defineret som grundvandsforekomster, der har en vis
kontakt til vandløb og vådområder (MST, 2007). Langt størsteparten (99 af 211) af pejleindta-
gene i Det Nationale Pejlenet er sat i regionale grundvandsforekomster.
Udviklingen i dybden til grundvandsspejlet for regionale forekomster er præsenteret ved føl-
gende 5 pejleserier:
Nordjylland:
DGUnr. 22.368 indtag 1 (Kalk/kridt).
Vestjylland:
DGUnr. 66.230 indtag 1 (Grus/sand).
Østjylland:
DGUnr. 71.483 indtag 1 (Kalk/kridt).
Fyn:
DGUnr. 136.34 indtag 1 (Kvartært sand).
Sjælland:
DGUnr. 21.272 indtag1 (Kalk/kridt).
Figur 61 viser pejleserierne for perioden 1940-2012. De viste pejleserier er målt i såvel kvar-
tære som prækvartære magasiner. Grundvandsstanden ligger ned til 23 m u.t. Vandstanden i
den sjællandske pejleboring ser ud til at være påvirket af vandindvinding.
149
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 61.
Pejletidsserier (vandstand i m u.t.) for regionale grundvandsforekomster.
Langsigtet udvikling. Der er vist 3 lange og 2 kortere pejleserier (Nord- og Østjylland). Forløbet
af pejleserierne udviser forskellige udsving, hvilket vidner om forskellig påvirkning.
Den østjyske pejleserie udviser en stigende tendens (1-2 m), mens dette ikke er tilfældet i den
fynske og vestjyske pejleserie.
Årsvariationen udgør 4-6 m i den nordjyske pejleserie, 2-3 m i den sjællandske og blot 0,5-1 m
i de øvrige.
Påvirkning fra den stigende nedbør i 1980’erne viser sig som en svag stigning (1 m) i den
vestjyske serie.
Påvirkning fra den tørre periode i 1975-76 ses i op til 3-4 år efter i den fynske og vestjyske pej-
leboring, hvor der var et fald i vandstanden på 2-3 m.
Påvirkningen af den tørre periode i 1996 afspejler sig forholdsvist ensartet med en sænkning
af vandstanden flere år efter i alle pejleserier, se figur 62. I Nordjylland påvirkes vandspejlet
ved, at vandstandsstigningen den følgende vinter (årsudsvinget) falder kraftigt fra de normale
4-6 m.
150
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 62.
Pejletidsserier (vandstand i m u.t.) for regionale grundvandsforekomster. Figuren er et
udsnit (1990-2004) af figur 61 og fremhæver effekten af den tørre periode i 1996.
Grundvandsstanden i dybe grundvandsforekomster
Dybe grundvandsforekomster er defineret som grundvandsforekomster, der har ringe eller in-
gen kontakt til vandløb og vådområder (MST, 2007).
Ud af 211 pejleindtag i det nationale pejlenet er 19 sat i dybe grundvandsforekomster. De fle-
ste af disse pejleboringer findes i Midtjylland og Vestsjælland, der findes ingen på Fyn.
Udviklingen i dybden til grundvand for dybe forekomster er præsenteret ved følgende 4 pejle-
serier:
Nordjylland:
DGUnr. 39.929 indtag 1 (Kalk/kridt).
Vestjylland:
DGUnr. 123.874 indtag 1 (Prækvartært sand).
Østjylland:
DGUnr. 99.633 indtag 1 (Kvartært sand).
Sjælland:
DGUnr. 205.336 indtag 1 (Kvartært sand).
Figur 63 viser pejleserierne for perioden 1940-2011. De viste pejleserier er målt i såvel kvar-
tære som prækvartære magasiner. Grundvandsstanden er målt mellem 10 og 40 m u.t.
Dataanalysen viser, at den første del af den nordjyske pejleserie er usikker, ligesom der er fle-
re fejlagtige datapunkter i den vestjyske og sjællandske pejleserie.
151
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 63.
Pejletidsserier (vandstand i m u.t.) for dybe grundvandsforekomster.
Langsigtet udvikling. Forløbet af pejletidsserierne er forskelligartet, hvilket vidner om forskellig
påvirkning. Da de 4 pejleserier er forholdsvis korte, er det ikke muligt at vurdere langsigtede
tendenser fx som følge af stigende nedbør.
Årsvariation. Pejletidsserierne for Vestjylland og Sjælland er påvirket af årstidssvingninger (1-2
m), for Nordjylland er den ca. 1 m. Der er ikke nævneværdig årstidsvariation i den øst- og
nordjyske pejleserie.
Påvirkning fra den stigende nedbør i 1980’erne. Tidsserierne er generelt korte. Der er derfor
ikke tilstrækkeligt materiale til at vurdere, om der er en stigning i vandstanden.
Påvirkning fra tørre somre. Påvirkningen af den tørre periode i 1996 viser sig i den vestjyske
pejleserie med en sænkning af vandstanden i 3 år efter, se figur 64. Der er ikke tilstrækkeligt
materiale til at udtale sig om påvirkning af de øvrige pejletidsserier.
152
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Figur 64.
Pejletidsserier (vandstand i m u.t.) for dybe grundvandsforekomster. Figuren er et
udsnit (1990-2004) af figur 63 og illustrerer effekten af den tørre periode i 1996.
Sammenfatning, Det Nationale Pejlenet
På baggrund af de 211 pejlestationer, som udgør Det Nationale Pejleprogram, overvåges og
følges grundvandsstanden over hele landet i terrænnære, regionale og dybe grundvandsfore-
komster. Stationsnettet bliver i denne programperiode (2011-15) revideret og udbygget, såle-
des at stationsnettet fremover bedre kan repræsentere og dække relevante grundvandsfore-
komster over hele Danmark og dermed dække kravene til den kvantitative overvågning i Vand-
rammedirektivet, (EU, 2000). Se også kapitel 2.
Datakvaliteten i Det Nationale Pejlenet er ikke tilfredsstillende, idet kun halvdelen af pejletids-
serierne fra det nuværende pejlestationsnet vurderes af god kvalitet. Det er konstateret mange
fejl ved indberetningen af data, dels i selve databasen, men også fordi JUPITER i særlige til-
fælde laver fejlberegning. Naturstyrelsen og GEUS vil i den kommende tid fortsat have fokus
på datakvalitet og søge at rette op på procedurer for indberetning, kvalitetskontrol og lagring af
baggrundsinformation for fremadrettet at få bedre udnyttelse af de indsamlede pejledata,
blandt andet gennem udarbejdelse af tekniske anvisninger for dataarbejdet. I det omfang der
foreligger viden og grunddata, vil der blive søgt rettet i tidligere indberetninger, så flest mulige
data fra Det Nationale Pejlenet kan anvendes til overvågningsopgaven fremover.
Klimafaktorer (lufttryk, nedbør og temperatur) og indvinding kan påvirke grundvandsstanden.
DMI har observeret en stigende nedbør over de seneste 100 år, som må forventes at have en
positiv effekt på grundvandsstanden og dermed den tilgængelige grundvandsressource. Ned-
153
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
børen er således steget 4,4 % fra dekadeopgørelsen 1961-90 frem til perioden 1991-2010
svarende til 33 mm.
GEUS har vurderet repræsentative lange pejleserier indenfor 5 geografisk definerede områder
og henholdsvis regionale, dybe og terrænnære grundvandsforekomster. Herudfra er noteret
følgende tendenser:
Langsigtet udvikling. Flere, men ikke alle lange pejletidsserier, viser svag stigning i
grundvandsstand, i overensstemmelse med at nedbøren generelt har været stigende.
Årsvariation. Tidsserierne viser en årsvariation på op til 6 m. I samme pejletidsserie ses
en tendens til stigende årsudsving.
Påvirkning fra den stigende nedbør i 1980’erne viser sig som en hævning af vandspej-
let på op til 2 m.
Påvirkning fra tørre perioder. I den observerede periode har der været to nedbørsfattige
hændelser i 1975-76 og 1996, som afstedkom øget markvandingsbehov. Disse hæn-
delser slår tydeligst igennem i 3-4 år efter i flere af tidsserier for de regionale og dybe
grundvandsforekomster, hvor grundvandsstanden nogle steder afsænkes op til 3 m og
andre steder ikke – som normalt - stiger i den efterfølgende vinterperiode.
Påvirkning fra indvinding er konstateret i tidligere afrapporteringer og også i den viste
pejleboring sat i den regionale grundvandsforekomst fra Sjælland, men ikke specifikt
undersøgt i dette års afrapportering.
Referencer. Det Nationale Pejlenet
Dansk og EU lovgivning, vejledninger mv.
EU, 2000: Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme for fællesskabets
vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009 af Lov om miljømål m.v. for vandforekomster og internationale naturbeskyttelsesom-
råder (Miljømålsloven)
Miljøstyrelsen, 2007: Revision af udpegningen af grundvandsforekomster i Danmark. Arbejdsrapport fra Miljøstyrelsen nr. 6, 2007
Andre referencer
DMI, 2013: Klimaudviklingen frem til i dag.
www.dmi.dk
(5-11-13)
Mielby, S., Ditlefsen, C., og Olesen, H., 2009: Geovejledning 4. Potentialekortlægning. Vejledning i udarbejdelse af potentialekort.
GEUS, 2009:
Post, V.E.A. og von Asmuth, J.R., 2013: Hydraulic head measurements – new technologies, classic pitfalls. Hydrogeology Journal nr.
21, 2013, p. 737-750.
Thorling, L., 2012a: Pejling af grundvandsstanden i felten. Teknisk anvisning. GEUS, 2012.
www.geus.dk/publications/grundvandsovervaagning/g03_pejlinger.pdf_.
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S., 2011: Grundvand. Status og udvikling 1989 – 2011. Tek-
nisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(5-11-13)
Links:
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10.2013)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.10.13)
154
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
10 Referencer
Dansk lovgivning, vejledninger mv.
Arbejdstilsynet, 2000: AT-vejledning C1.1. juli 2000. Vejleding om stoffer og materialer, Kemiske agenser.
By og landskabsstyrelsen, 2010: Vejledning om indberetning og godkendelse af vandforsyningsdata. November 2010
Miljøministeriet, 2007 Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1449
11. december 2007 (Drikkevandsbekendtgørelsen)
Miljøministeriet, Danske regioner og KL, 2007: Dataansvarsaftalen
http://internet.miljoeportal.dk/Dokumenter%20alle/Dataansvarsaftalen%20Bilag%203%20Grundvand.pdf
(5-11-13)
Miljøministeriet, 2009: LBK nr. 932 af 24/09/2009. Lov om miljømål m.v. for vandforekomster og internationale naturbeskyttelsesområ-
der (Miljømålsloven)
Miljøministeriet, 2009a: LBK nr. 1427 af 04/12/2009. Bekendtgørelse af lov om forurenet jord (Jordforureningsloven)
Miljøministeriet, 2010: LBK nr. 635 af 07/06/2010 om vandforsyning mv. (Vandforsyningsloven)
Miljøministeriet, 2010: Bekendtgørelse nr. 1022 af 25. august 2010 om miljøkvalitetskrav for vandområder og krav til udledning af foru-
renende stoffer til vandløb, søer eller havet.
Miljøministeriet, 2011a: Bekendtgørelse om kvalitetskrav til miljømålinger. Miljøministeriets bekendtgørelse nr. 900, 17. august 2011
(analysekvalitetsbekendtgørelsen)
Miljøministeriet, 2011: Bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljøministeriets bekendtgørelse nr. 1024
af 31. oktober 2011. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2012: Bekendtgørelse om ændring af bekendtgørelse om vandkvalitet og tilsyn med vandforsyningsanlæg. – Miljømini-
steriets bekendtgørelse nr. 1277 af 12. december 2012. (Drikkevandsbekendtgørelsen)
Miljøministeriet, 2013: Database - Kvalitetskrav for overfladevand Naturstyrelsen database for kvalitetskrav for overfladevand.
www.naturstyrelsen.dk/Vandet/Havet/Havmiljoet/Kvalitetskrav+for+overfladevand/Database/
(5-11-13)
Miljøstyrelsen, 1990: Vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3, 1990.
Miljøstyrelsen, 1991: Overfladeaktive stoffer – spredning og effekter i miljøet. - Miljøprojekt nr. 166.
Miljøstyrelsen, 1995: Toksikologiske kvalitetskriterier for jord og vand - Projekt om jord og grundvand fra Miljøstyrelsen 12/1995.
Miljøstyrelsen, 1997: Boringskontrol på vandværker. - Vejledning fra Miljøstyrelsen 2/1997.
Miljøstyrelsen, 1998: Oprydning på forurenede lokaliteter – Hovedbind.
Vejledning fra Miljøstyrelsen, nr. 6, 1998.
Miljøstyrelsen, 1999: Fjernelse af metaller fra grundvand ved traditionel vandbehandling på danske vandværker. Vandfonden. - Arbejds-
rapport fra Miljøstyrelsen 17/1999.
Miljøstyrelsen 2000: Zonering. Vejledning nr. 3, 2000 (Zoneringsvejledningen)
Miljøstyrelsen, 2005: Vejledning om vandkvalitet og tilsyn med vandforsyningsanlæg. Vejledning fra Miljøstyrelsen, Nr. 3, 2005.
Miljøstyrelsen, 2007: Revision af udpegningen af grundvandsforekomster i Danmark. Arbejdsrapport fra Miljøstyrelsen nr. 6, 2007
Miljøstyrelsen, 2010: Bekæmpelsesmiddelstatistik 2009, Orientering fra Miljøstyrelsen, 8, 2010
Miljøstyrelsen, 2010a: ”Liste over kvalitetskriterier i relation til forurenet jord og kvalitetskriterier for drikkevand”. (5-11-13)
www.mst.dk/NR/rdonlyres/95E72216-4024-4881-AE3A-5FA05E2A486F/84000/MaSt01forsuringkvgBATbladudenkorr.pdf
Miljøstyrelsen, 2012a: Redegørelse om jordforurening 2010. Redegørelser fra Miljøstyrelsen nr. 1, 2012.
Miljøstyrelsen, 2012b: Faktaark: Pentachlorphenol (PCP).
Naturstyrelsen 2011a:
www.naturstyrelsen.dk/NR/rdonlyres/1594CEE0-33E2-42CF-8015-
F3F17123F4C9/0/2_3_Oeresund_vandplan_20dec_2011.pdf
(5-11-13)
Naturstyrelsen 2011b:
www.naturstyrelsen.dk/NR/rdonlyres/E29AE587-D7B9-490B-B306-51CC46EE1A83/0/1_13_OdenseFjord.pdf
(5-11-13)
Naturstyrelsen, Vestjylland Vand, 2012: Fund af nonylphenoler i Grundvandsovervågningen. Notat af 13. april 2012. Ref. KiHar
Naturstyrelsen, DMU og GEUS, 2011: Det nationale overvågningsprogram for Vand og Natur. NOVANA 2011-15. Programbeskrivelse
www.naturstyrelsen.dk/NR/rdonlyres/865F26DE-5C14-4439-9943-339A647FAEC4/121155/NOVANA_2del.pdf
(5-11-13)
EU- direktiver
EU, 1980: Rådets direktiv 80/778/EØF af 15. juli 1980. (1. version af Drikkevandsdirektivet)
EU, 1991: Europaparlamentet og Rådets direktiv 91/676/EOEF af 12. december 1991 om beskyttelse af vand mod forurening forårsaget
af nitrater, de stammer fra landbruget. (Nitratdirektivet)
EU, 1998: Europaparlamentets og Rådets direktiv nr. 98/83/EF om kvaliteten af vand til drikkevand. (Drikkevandsdirektivet)
EU, 2000: Europaparlamentets og Rådets Direktiv 2000/60/EF af 23. oktober 2000 om fastsættelse af en ramme for fællesskabets
vandpolitiske foranstaltninger. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Vandrammedirektivet)
EU, 2006: Europaparlamentets og Rådets Direktiv 2006/118/EF af 12. december 2006 om beskyttelse af grundvandet mod forurening
og forringelser. EFT L 327 af 22.12.2000. p. 1-72 og 10 bilag. (Grundvandsdirektivet)
155
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
EU, 2009: Kommissionens direktiv 2009/90/EF af 31. juli 2009 om tekniske specifikationer for kemisk analyse og kontrol af vandets til-
stand som omhandlet i Europa-Parlamentets og Rådets direktiv 200/60/EF. P1-36. (Analysekvalitetsdirektivet)
EU, Scientific Committee on Consumers Safety, 2009: Updated revised request for a scientific opinion following the new classification of
some boron compounds as mutagenic and/or toxic to reproduction according to the Commission Regulation 790/2009
http://ec.europa.eu/health/scientific_committees/consumer_safety/docs/sccs_q_020.pdf
(5-11-13)
Andre referencer
Adriano, D. C., 2001: Trace elements in terrestrial environments (2. edition). Springer Verlag.
Albers, C.N., Laier, T. & Jacobsen, O.S., 2008: Vertical and horizontal variation in natural chloroform in two adjacent soil profiles in a
coniferous forest. Geo-Environment and Landscape Evolution III. 16-18 June, 2008. Southampton, United Kingdom. Wessex Institute of
Technology. Proceedings of the third international Conference on evolution, monitoring, simulation, management and remediation of the
geological environment and landscape, 161-170.
Albrectsen, J_H., og Bjerg, B.L., 2000: Nedbrydning i grundvandsmiljøer. – Kemiske stoffer i miljøet (red. Helweg, A.)
Arbejdsmiljøsekretariatet, Det grafiske Branchesikkerhedsråd 198,4Orientering 4: om stoffer og materialer:
www.grafiskbar.dk/publikationer/historisk-arkiv/aromatiske-kulbrinter/
(5-11-13)
Beredskabsstyrelsen, 2013: faktaark om Vinylklorid.
www.kemikalieberedskab.dk/upload/ik/1623.pdf
(5-11-13)
Brüsch, W. og Villholt, K. G, 2011: Punktkilders påvirkning af grundvandsressourcens kvalitet. Miljøstyrelsen, Miljøprojekt
Nr. 1395
2011
Christensen L., S. Marcher, V. Møller, W. Brüsch, A. Rosenbom, A. Duer, M. Bach Madsen & M. Skriver, 2013: Bentazon. Anvendelse,
regulering og fund i danske moniteringsundersøgelser. Orientering fra Miljøstyrelsen 1, 2013.
Committee on Toxicity, 2003:
www.food.gov.uk/multimedia/pdfs/evm_nickel.pdf
(5-11-13)
DANVA, 2006: Vandstatistik. Drikkevand og spildevand 2005.
DGU, 1989: Jordartskort over Danmark 1:200.000. Sjælland, øerne og Bornholm
DMI, 2013: Klimaudviklingen frem til i dag.
www.dmi.dk
(5-11-13)
DMU, 2007: NOVANA – det nationale program for overvågning af vandmiljøet og naturen. Programbeskrivelse del 1, 2 og 3. Faglig rap-
port fra Danmarks Miljøundersøgelser nr. 495 og 508
DMU, 2009: Kvalitetssikring af kemiske analyser i NOVANA.
Elkjær, Lars, Hans Ole Hansen, Liselotte Ludvigsen, Marianne Marcher Juhl, Mette Skougaard, Claus Kirkegaard, John Bastrup, Jens
Baumann, Flemming Larsen, Liselotte Clausen, Niels P. Arildskov, Peter R. Jørgensen, Jens Kistrup & Niels Henrik Spliid, 2002: Pesti-
cider og vandværker. Udredningsprojekt om BAM forurening. Hovedrapport. Miljøprojekt Nr. 732, 2002.
Friberg, N., 1998: Skov og skovvandløb. Tema rapport nr. 21 fra DMU. 1998.
Fyns Amt, 2002: Miljøfremmede stoffer I flydende husdyrgødning.
Hansen, B., Mossin L., Ramsay L., Thorling L., Ernstsen V., Jørgensen J., og Kristensen M., 2009: Kemisk grundvandskortlægning.
Geo-vejledning 6. GEUS, Særudgivelse. http://gk.geus.info/xpdf/kemisk-grundvandskortlaegning20091217.pdf
Hansen, B., Rasmussen, B.B., Sivertsen, J., Sørensen, E., Kristoffersen, V. & Christensen, K.S., 2010. Faglig vurdering af grundvands-
boringer og pejleboringer i Landovervågningen (LOOP). Særudgivelse fra GEUS.
Hansen, B., Thorling, L., Dalgaard, T. & Erlandsen, M., 2011: Trend Reversal of Nitrate in Danish Groundwater – a Reflection of Agricul-
tural Practices and Nitrogen Surpluses since 1950. Environmental Science and Technology, vol. 45 nr. 1 pp 228-234.
Hansen, B., Dalgaard, T., Thorling, L., Sørensen, B. & Erlandsen, M., 2012. Regional analysis of groundwater nitrate concentrations
and trends in Denmark in regard to agricultural influence. Biogeosciences, vol. 9, 5321-5346, 2012.
Hinsby, K., Purtschert,R., Edmunds,W.M., 2008: Groundwater age and quality. In P. Quevauviller (ed.), Groundwater Science and Poli-
cy - an International Overview. RSC Publishing, The Royal Society of Chemistry, Cambridge. pp. 217-39.
Hyung-Sik et al 2004:
www.snupharm.ac.kr/lbj/erp/erpmenus/professor_thesis/upLoadFiles/29.pdf
(5-11-13)
Hvid, S. Kolind, 2011., Vindencentret for Landbrug. Markvandingsbehov 1987-2010,
www.landbrugsinfo.dk/Planteavl/Vanding/Sider/pl_11_616.aspx
(5-11-13)
Jacobsen, O.S., Laier, T., Juhler, R.K., Kristiansen, S.M., Dichmann, E., Brinck, K., Juhl, M.M, Grøn, G., 2007: Forekomst og naturlig
produktion af chloroform I grundvand. BLST, 2007 120 pp.
Jensen, T. F. m.fl., 2003: Nikkelfrigivelse ved pyritoxidation forårsaget af barometerånding., Arbejdsrapport fra Miljøstyrelsen, nr. 5,
2003.
Knudsen, C., 1999: Nikkel i grundvand. Danmarks og Grønlands Geologiske Undersøgelse, Rapport 1999/57.
Kudsk, P., 1999: Danmarks Jordbrugsforskning, Flakkebjerg. http://www.fsps.dk/planteavl/Additivers%20indflydelse.htm
Laier, T. og Thorling, L., 2005: Tidsserier og datering, anvendelse af overvågningsdata. ATV møde 5. okt. 2005; Grundvandsmonitering,
teori, metoder og cases.
156
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
Laier, T, Jacobsen, O.S., Thomsen, O., Grøn, C., Hunkeler, D. & Laturnus, F. 2005: Chloroform production in spruce forest soils - a po-
tential problem for groundwater use in drinking water supply in Denmark. EGU General Assembly 2005. 24-29 April, 2005. Wienna,
Austria. European Geosciences Union. Geophysical Research Abstracts 7
Langtofte, C., 1994: Danske aflejringers sporelementindhold. En status. GEUS – DGU Datadokumentation nr. 7, 1994, 3. genoptryk.
Larsen, C.L. og Larsen, F., 2003: Arsen i danske sedimenter og grundvand. Vand og Jord 10. årgang nr. 4, side 147-151.
Mielby, S., Ditlefsen, C. og Olesen, H., 2009: ”Geovejledning 4. Potentialekortlægning. Vejledning i udarbejdelse af potentialekort”.
GEUS, 2009:
Naturstyrelsen, Miljøcenter Nykøbing Falster, 2009: Grundvandskortlægning Nord- og Midtfalster. Trin 1.
http://www.naturstyrelsen.dk/Vandet/Vand-i-
hverdagen/Grundvand/Grundvandskortlaegning/regional_status/Naturstyrelsen_Storstroem/Nord_midtfalster.htm
Post, V.E.A. og von Asmuth, J.R.,2013: Hydraulic head measurements – new technologies, classic pitfalls. Hydrogeology Journal nr 21 ,
2013, p. 737-750.
Qevauviller, P., 2005: Groundwater monitoring in the context of EU legislation: reality and integration needs. J. environmental monito-
ring, 2005, vol 7 pp89-102.
Storstrøms Amt, 2000: Redoxboring Sibirien. Teknik- og Miljøforvaltningen, Jord og Grundvand.
Storstrøms Amt, 2003: NOVA 2003 – Grundvandsovervågning 2002. Teknik- og Miljøforvaltningen, Jord og Grundvand.
Thorling, L., 2012a: Pejling af grundvandsstanden i felten. Teknisk anvisning. GEUS, 2012.
www.geus.dk/publications/grundvandsovervaagning/g03_pejlinger.pdf_
(5-11-13)
Thorling, L., 2012b: Prøvetagning af grundvand i felten. Teknisk anvisning. GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/g02_provetagning.pdf
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2009: Grundvand. Status og udvikling
1989 – 2007. Teknisk rapport, GEUS 2009.
www.geus.dk/publications/grundvandsovervaagning/1989_2007.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Iversen, C.H. og Højberg, A.L., 2010a: Grundvand. Status og udvikling
1989 – 2008. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2008.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2010b: Grundvand. Status og udvikling
1989 – 2009. Teknisk rapport, GEUS 2010.
www.geus.dk/publications/grundvandsovervaagning/1989_2009.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R., Mielby, S. og Højberg, A.L., 2011: Grundvand. Status og udvikling
1989 – 2010. Teknisk rapport, GEUS 2011.
www.geus.dk/publications/grundvandsovervaagning/1989_2010.htm
(5-11-13)
Thorling, L., Hansen, B., Langtofte, C., Brüsch, W., Møller, R.R. og Mielby, S., 2011: Grundvand. Status og udvikling 1989 – 2011. Tek-
nisk rapport, GEUS 2012.
www.geus.dk/publications/grundvandsovervaagning/1989_2011.htm
(5-11-13)
Thorling, L., Hansen, B. og Magid, J., 2010: Opløst organisk fosfor i grundvand? Vand og Jord pp. 20-23, vol. 17, feb. 2010.
Tuxen N., Roost, S., Kofoed, J.L.L., Aisopou, A., Binning, P.J., Chambon J., Bjerg, P.L., Thorling, L., Brüsch, W. og Esbensen,K., 2013.
Skelnen mellem pesticidkilder. Miljøprojekt nr. 1502, Miljøstyrelsen 2013.
Links og hjemmesider:
Arbejdstilsynets hjemmeside
www.arbejdstilsynet.dk/da/
(5-11-13)
BRIDGE-Background Criteria for the Identification of Groundwater Thresholds (http://nfp-at.eionet.europa.eu/irc/eionet-
circle/bridge/info/data/en/index.htm) (5-11-13)
DMI, Dansk meteorologisk institut, hjemmeside:.
www.dmi.dk (1-10-13)
Energi og olieforum, 2012:
www.eof.dk/Home/OM.aspx
GEUS, 1998 :
www.geus.dk/viden_om/gv02-dk.html
. (5-11-13)Viden om grundvand. Vandets kredsløb.
Grundvandskortlægningens hjemmeside:
www.Grundvandskortlaegning.dk
Jordforurening, hjemmeside, www.jordforurening.info (19.10.2013)
JUPITER hjemmesiden:
www.Geus.dk/jupiter/index-dk.htm
(19.10.2013)
NOVANA hjemmeside:
www.naturstyrelsen.dk/Naturbeskyttelse/National_naturbeskyttelse/Overvaagning_af_vand_og_natur/
(19.10.13)
NOVANA modellens hjemmeside
www.vandmodel.dk/
(19.10.2013)
STANDAT hjemmesiden, DCE, 2012:
www.dmu.dk/Myndighedsbetjening/Overvaagning/Standat/Standatbiblioteket/
(21-10-2013)
Vandplanernes hjemmeside:
www.naturstyrelsen.dk/Vandet/Vandplaner
(19.10.2013)
Varslingssystemet for pesticider:
www.pesticidvarsling.dk (20-10-2013)
Videncenter for Arbejdsmiljø, 2013:
www.arbejdsmiljoviden.dk/Viden-om-arbejdsmiljoe/Kemisk-arbejdsmiljoe/Kraeftfremkaldende-stoffer
(5-11-13)
(19.10.2013)
Grundvandsovervågningens hjemmeside:
www.grundvandsovervaagning.dk
(19.10.2013)
157
MIU, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 79: Spm. om ministeren vil oversende en analyserapport over resultater, der til punkt og prikke følger Vandrammedirektivets måde at monitorere på, til miljøministeren
De Nationale Geologiske Undersøgelser
for Danmark og Grønland (GEUS)
Klima- og Energiministeriet
Telefon: 38 14 20 00
Telefax: 38 14 20 50
E-post: [email protected]
Internet: www.geus.dk
Øster Voldgade 10
1350 København K
Danmark
ISBN 978-87-7871-364-3
