Klima-, Energi- og Forsyningsudvalget 2019-20
KEF Alm.del Bilag 99
Offentligt
EKSPERTHØRING –
400 KV-FORBINDELSE
MELLEM IDOMLUND OG DEN
DANSK-TYSKE GRÆNSE
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
BJÖRN ANDRESEN
CV
Aarhus University
Professor ( Docent) &
Head of Electrical Engineering group
Department Head – Wind Power Plants
Head of PLM Power Plants
Section Manager – Electrical Area
Head of Power control
Siemens
Gamesa Wind Engineering
Vestas Wind Systems A/S
Andre Aktiviteter
My PPP
Formand for Dansk Standard S508 – Forsyningssystemer for elektrisk energi
Medlem af Rådet for El- og Gasteknisk Sikkerhed i
Sikkerhedsstyrelsen/Erhvervs- og Vækstministeriet
Formand for flere IEC standarder bl.a. 61400-21 Series – Måling og
vurdering af elektriske egenskaber
Liaison Officer for flere IEC tekniske komitéer under IEC bl.a. TC 8/SC8a,
TC73 (System aspekter og forsyningssikkerhed, Nettilslutning og
Kortslutningsberegninger) m.m.
Medlem af Akademisk Råd på Aarhus Universitet (ST)
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
AGENDA
Hvorfor Vedvarende energi
Hvorfor Transmissionsforbindelser
Hvorfor ikke vente
Hvordan - Kabel, luftledninger, HVDC, GIL, ….
Hvilke alternativer findes
Hvad er teknisk muligt at kabellægge
Hvad mangler i rapporten og analysen
Hvad er min anbefaling
Hvilke spørgsmål har deltagerne i denne eksperthøring
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
Hvad
Hvorfor
Hvordan
Hvilke
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
DISCLAIMER / ANSVARSFRASKRIVELSE
Overordnede vurderinger og anbefalinger er baseret på mit ekspertviden indenfor
området
Analysen og kommentarer er baseret på de to rapporter:

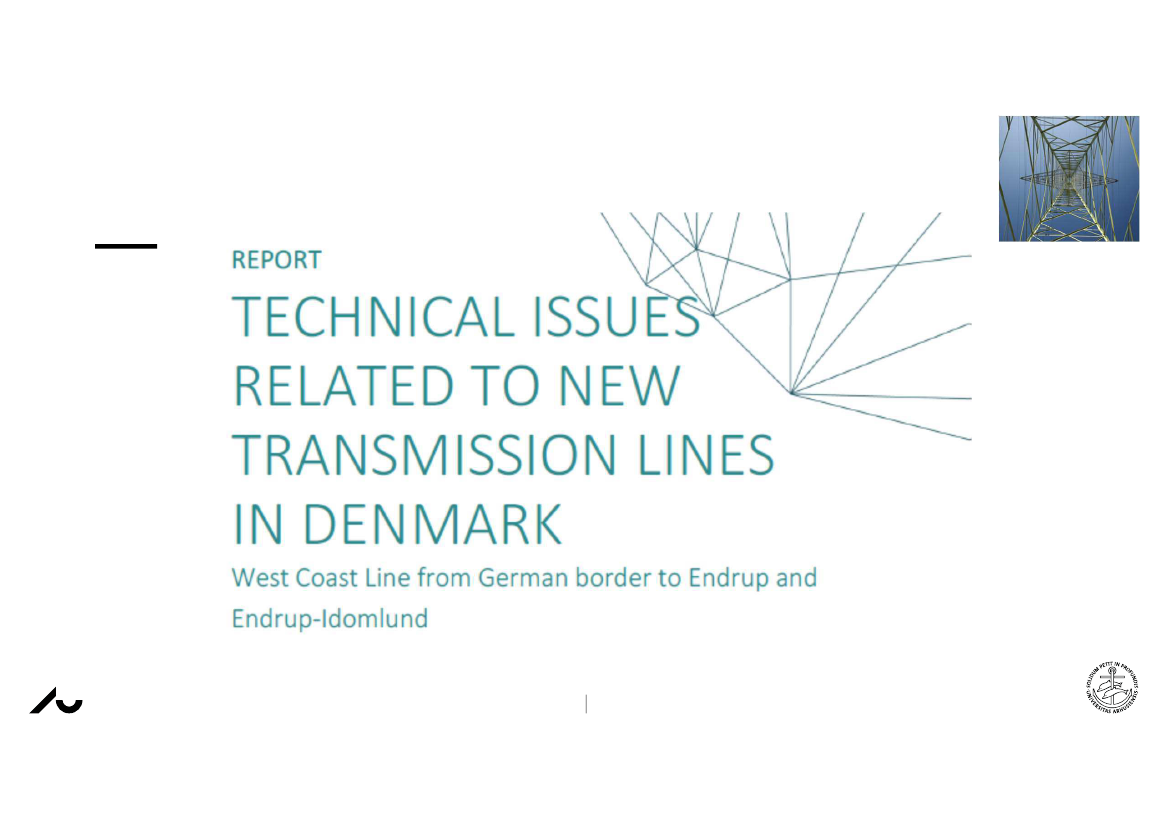

Enererginet.dk - Rapport - Technical issues related to new transmissions lines in
Denmark – West coast line from German border to Endrup and Endrup-Idomlund,
September 2018
•

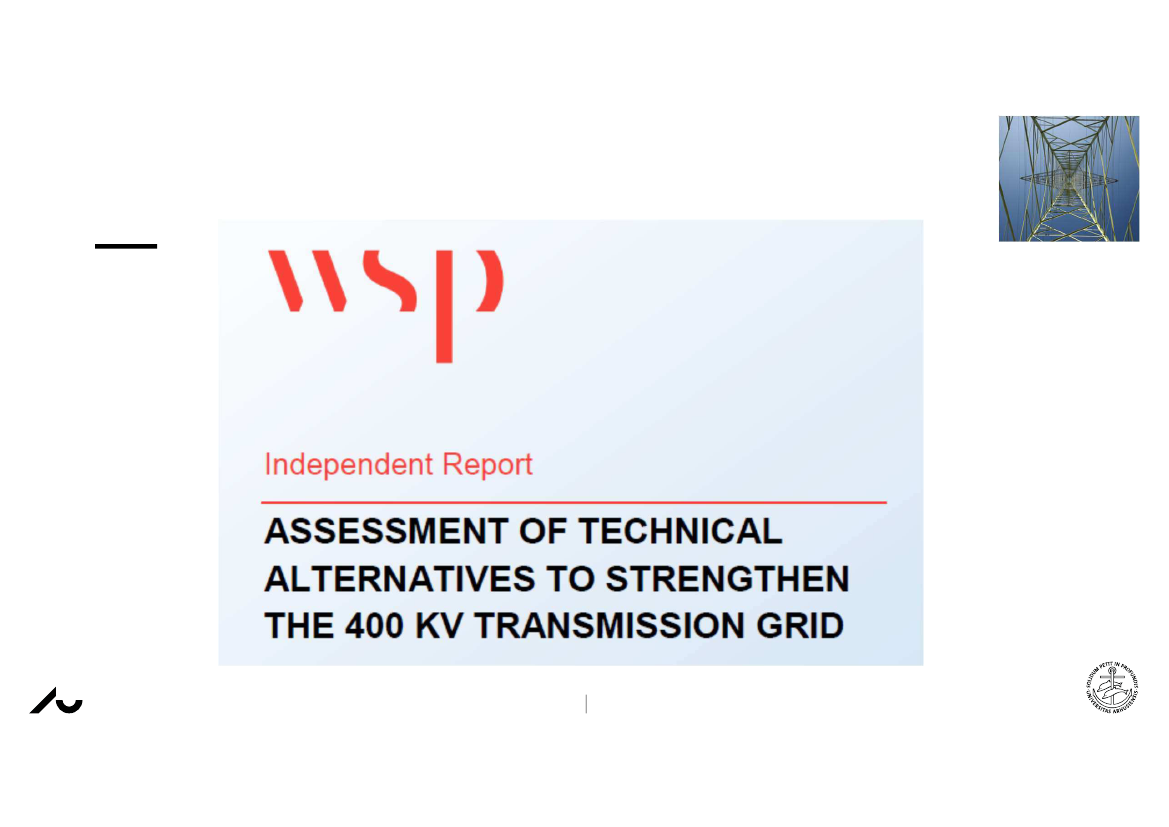

WSP – Assessment of technical alternatives to strengthen the 400 kV Transmission
grid – December 2018
•
Samt offentlig tilgængelige analyser, artikler og rapporter omkring emnet
Der er ikke foretaget en dybere teknisk analyse af systemet, som beskrevet i rapporten
•
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
HVAD SKRIVER PRESSEN M.M.
Efter kabellægning for milliarder:
170 km nye luftledninger på vej
https://ing.dk/artikel/efter-kabellaegning-milliarder-170-km-nye-
luftledninger-paa-vej-211793
35 meter høje elmaster gennem Jylland kan undgås
https://www.tvmidtvest.dk/artikel/35-meter-hoeje-elmaster-gennem-jylland-
kan-undgaas
”Mangler du strøm? Jeg har masser af strøm.
Jeg får min mobiltelefon opladet hver eneste dag,
der er ingen problemer i det”.
https://jyllands-
posten.dk/premium/indblik/Indland/ECE11706959/eksperter-afviser-
argument-for-ledninger-det-giver-ikke-mening/
Good news! Europe's electric grid will still work even
as the world crumbles.
http://ingenioer.au.dk/en/current/news/view/artikel/good-news-europes-
electric-grid-will-still-work-even-as-the-world-crumbles/
International rapport:
Havvind kan forsyne verden med strøm
https://winddenmark.dk/nyheder/international-rapport-havvind-kan-forsyne-
verden-med-strom
Energinet direktør på stort borgermøde:
Højspændingskabler kan sprænge elpærer
og ødelægge køleskabe
AF:
BENNY BAAGØPubliceret
27. august 2018 kl. 21:50
https://www.jv.dk/varde/Energinetdirektoer-paa-stort-borgermoede-
Hoejspaendingskabler-kan-spraenge-elpaerer-og-oedelaegge-
koeleskabe/artikel/2638568
https://www.entsoe.eu/2019/05/20/network-development-enforcement-and-
incentives/
Strengthening of the existing transmission grid,
including building new interconnection lines, is a
prerequisite for achieving the European climate
targets
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
CO
2
– DK
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
HVOR LANGT ER VI KOMMET MED
VEDVARENDE ENERGI
PRODUKTION AF PRIMÆR ENERGI. 2018
VEDVARENDE ENERGIS ANDEL AF ENERGIFORBRUGET. (2018)
Kilde: www.statistikbanken.dk/ene2HO
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
https://www.dst.dk/da/Statistik/
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
30 ÅR INTERNET
Fakta:
Installeret vindkraft total 600 GW
Installeret PV total ca. 600 GW
Total energi produktion fra vind og sol ca. 2 % af verdens
energiforbrug (Source: www.ren21.net)
Verdens energi forbrug er øget med 2,3 % i 2018
(www.iea.org )
Samtlige installerede solceller og vindturbiner på verdensplan
kan ikke engang dække verdens stigende energiforbrug.
- Ikke engang energiforbrug på internet, mobiltelefon, PC, ..
(ca. 2000 TWh)
Source: nature.com (Sep.2018)
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland

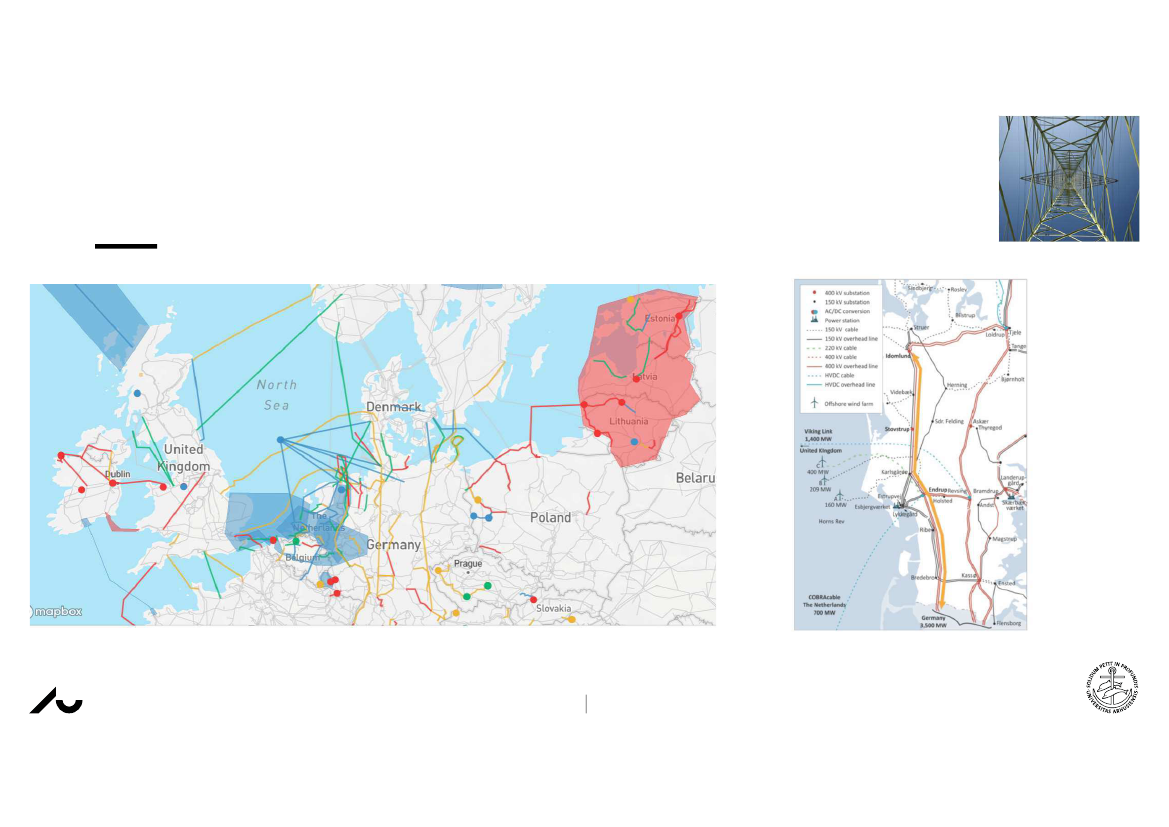

ENTSO-E OMRÅDE NYE
TRANSMISSIONSLINJER
https://tyndp.entsoe.eu/tyndp2018/projects/
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
Figure 6- Technical issues related to
new transmissions lines in Denmark
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland

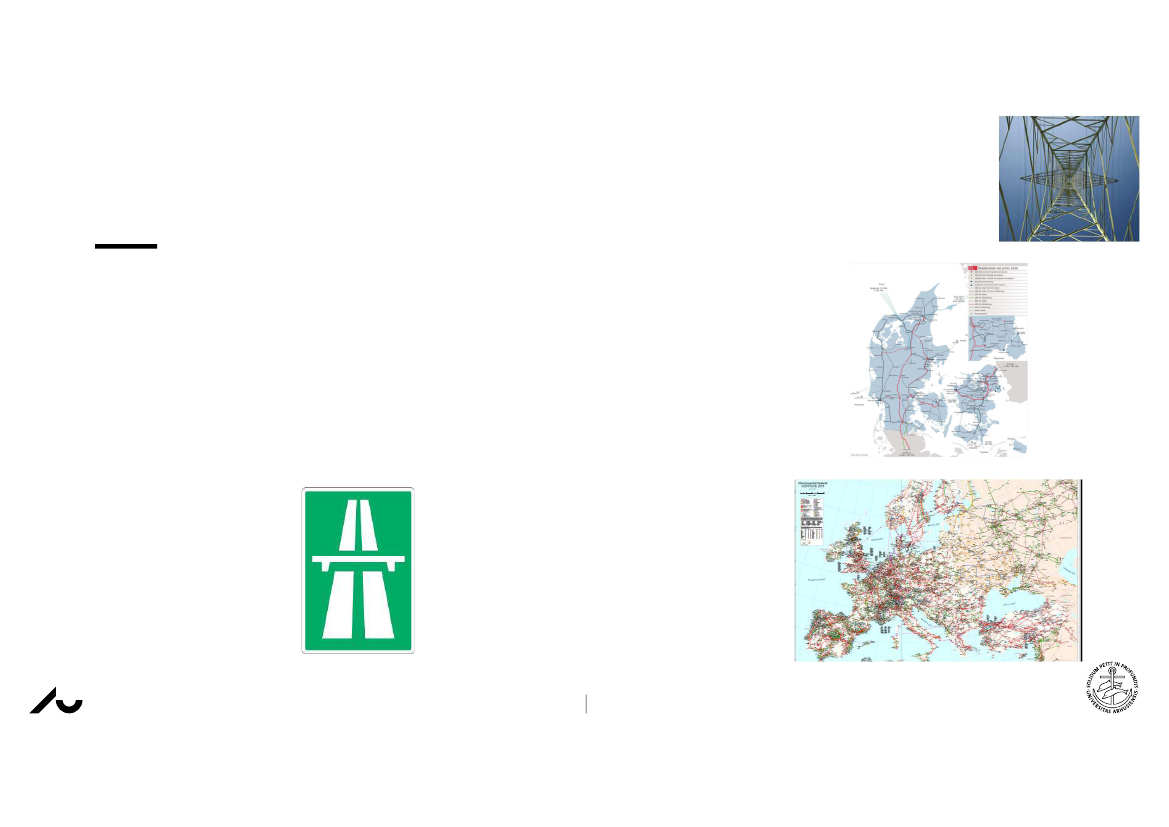

HVORFOR TRANSMISSIONSLINJER
El-transmissionsnettet kan betragtes som elektricitetens
’motorveje’, som sikrer transporten af el-produktion ud
til de enkelte forbrugsområder og til og fra vores
nabolande.
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
https://docstore.entsoe.eu/publications/order-
maps-and-publications/Pages/default.aspx
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
THE DANISH POWER SYSTEM
No country performs better than Denmark
when it comes to balancing energy security,
equity and sustainability. Denmark’s energy
system ranks number one in the world with a
triple-A energy score according to the new
World Energy Trilemma Index published by the
UN’s World Energy Council.
Source (6-2-2019)
https://investindk.com/insights/denmark-has-the-worlds-
best-energy-system
JYLLANDS POSTEN
19.01.2017 KL. 18:05
"The world's best electrical power system" is a
magnet for global data centers”
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
SYSTEM STABILITET
Power System
Stability
Stærk eller svag system
Figure: NREL/GE
Voltage
Stability
Rotor Angle
Stability
Frequency
Stability
Small-Disturbance
Angle Stability
Transient
Stability
Large-Disturbance
Voltage Stability
Small-Disturbance
Voltage Stability
Short Term
Short Term
Long Term
Short Term
Long Term
Source: Energinet.dk, Wind power summer school
Figure 1 – Classification of power system stability according to
IEEE/CIGRE Joint Task Force on Stability Terms and Definitions
(© IEEE 2004)
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland

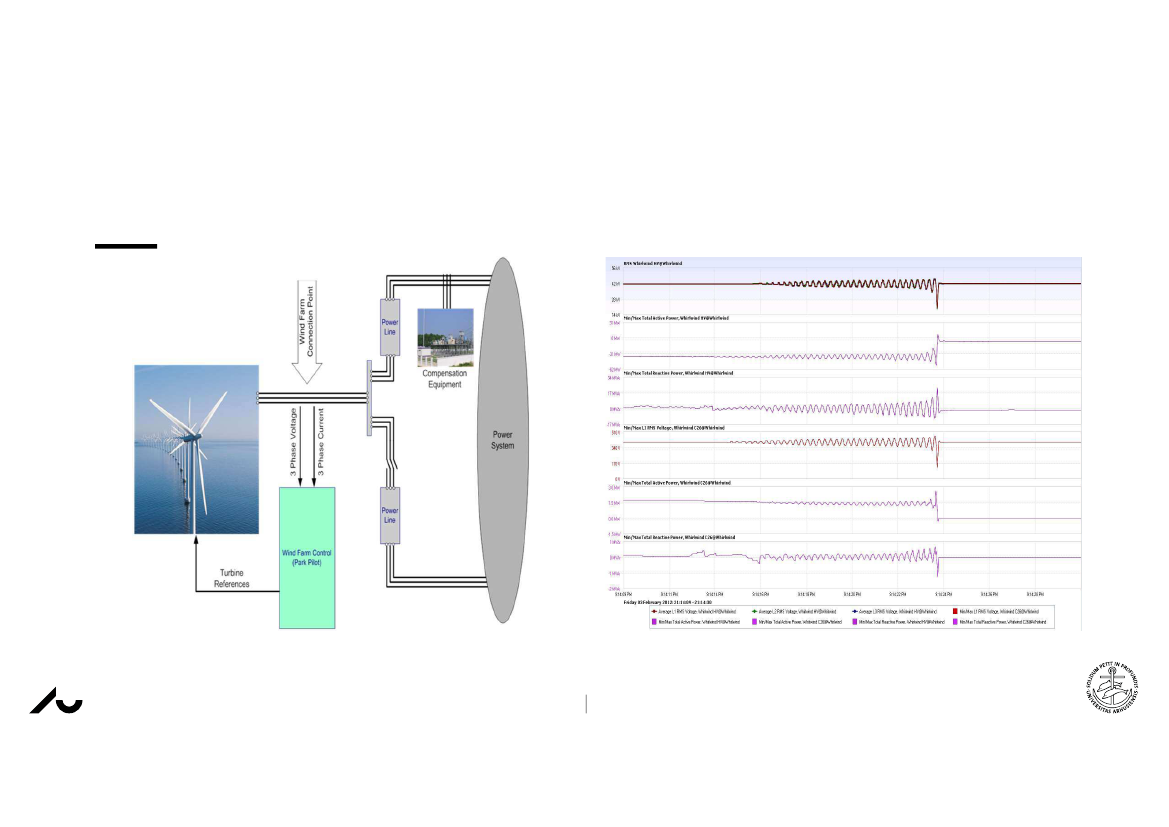

KORTSLUTNINGSNIVEAU PROBLEMER – SVAGE NET
Operation of full-converter wind turbines in low SCR applications, Bo,Y, Ma,
H. Yazghi, N, Andresen, B; IEEE PES GM, Vancouver, July 2013
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland

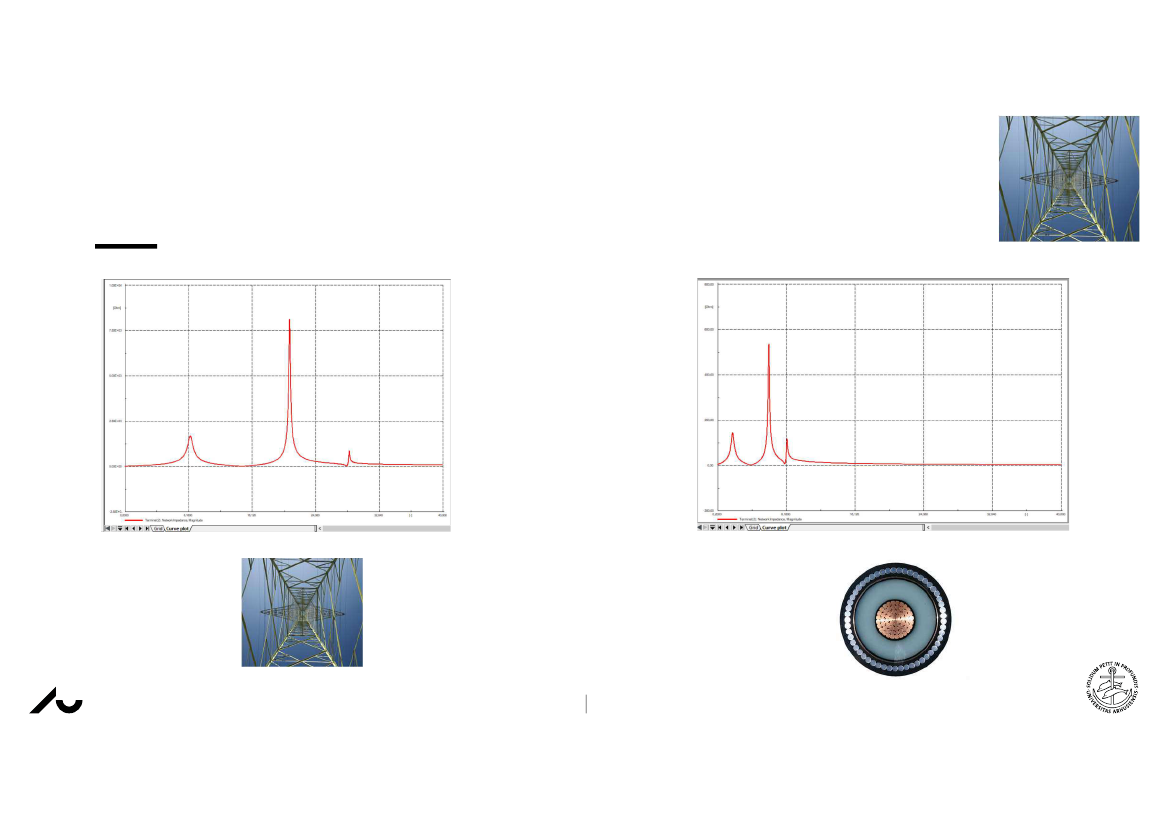

EL-KVALITETS PROBLEMER
El- kvalitet
•
Overtoner – harmoniske
•
Resonansproblemer
•
Spændingsvariationer
•
Ubalance
•
Transienter
•
Flicker – lysvariationer
Source: Harmonic background amplification in long asymmetrical high voltage cable
systems, Christian Flytkjær Jensen, Electric Power System Research, march 2018
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
HVORFOR 400 KV ?
U [p.u.]
1,00
0,90
0,80
0,70
0,60
0,50
0,40
0,30
0,20
0,10
0,00
0
0,2
0,4
0,6
0,8
1
1,2
P/Pmax pu
P/Pmax pu
Uden tabsbetragtning kan man estimere
den aktive effekt som kan overføres over en
transmissionslinje vha.:
Den reaktive effekt som en transmissions-
linje absorberer / producer kan udtrykkes
ved:
’ [var/km]
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
21 NOVEMBER 2019
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
FORSKEL: KABEL - LUFTLEDNINGER
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
FORSKEL: KABEL – LUFTLEDNINGER
- TOMGANG
U= 410 KV
P= 0,2 MW
Q= 360 Mvar
U= 415 KV
P= 0 MW
Q= 0 Mvar
U= 410 KV
P= 55 MW
Q= 5660 Mvar
U= 472 KV
P= 0 MW
Q= 0 Mvar
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
FORSKEL: KABEL – LUFTLEDNINGER
- MED BELASTNING & PRODUKTION
U= 410 KV
P= -483 MW
Q= 651 Mvar
U= 394 KV
P= 1500 MW
Q= -242 Mvar
U= 410 KV
P= -456 MW
Q= -4892 Mvar
U= 463 KV
P= 1500 MW
Q= -242 Mvar
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
FORSKEL: KABEL – LUFTLEDNINGER
-
MED BELASTNING & PRODUKTION & KOMPENSERING
U= 410 KV
P= -450 MW
Q= 509 Mvar
U= 400 KV
P= 1500 MW
Q= -116 Mvar
U= 410 KV
P= 490 MW
Q= -1206 Mvar
U= 410 KV
P= 1524 MW
Q= -3575 Mvar
U= 400 KV
P= 1500 MW
Q= -2272 Mvar
U= 446 KV
P= -500 MW
Q= -242 Mvar
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
ANDRE UDFORDRINGER – EL-KVALITET
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
HVDC – ER DET ET ALTERNATIVE ?
Billede: www.abb.com
www.abb.com
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
ANDRE LØSNINGER ?
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
STORAGE TYPES – BATTERIES
Battery - storage station in DK – to cover 2 months
of el energy consumption ?
123 Petajoule [PJ] / year (2017)
34 TWh (per year)
5,7 TWh for two months
Tesla power wall has a capacity of 14 kWh
Price around 50.000 DKK
Total: 407 Mill Power Wall’s
Price: 20.000 Billions DKK
Lithium-Ion
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
162 year production
from TESLAS GIGA factory
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS
UNIVERSITY
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
DK – VANDKRAFT
Hydro- storage station in DK – to cover
2 months of el energy consumption ?
123 Petajoule [PJ] - year (2017)
5,7 TWh
Out of:
The system would need a area of
around
1360 Km2 ( 37 *37 km)
If we use a height (H) of around 90 m
And a water level of around 30 m
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
STORAGE TYPES – POWER TO GAS
Source: German, the illustration above shows the process of power-to-gas conversion
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
ENERGINET RAPPORT
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KOMMENTAR RAPPORT ENERGINET
Mangler lidt flere analyser,
f.eks. I etableringsfasen,
driftsfasen etc.
Jf. rapporten mest baseret på
estimeringen, ikke reelle priser
desuden mangler f.eks. CAPEX
og OPEX betragtningen
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
Energinet’s rapport side 72
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KOMMENTAR TIL ENERGINET RAPPORT
Udbygningen allerede aftalt med Tyskland
Hvis Viking link etableres, er det nødvendigt med udbygningen af transmissionslinjen
Men der er kun anført, at nødvendigheden er pga. udbygningen til vedvarende energi –
hvilke andre kraftværker bliver slukket (Side 21) - hvordan ser energiforsyningen ud i
forhold til omstillingen af industrien, transportsektoren til VE systemer etc. ?
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KOMMENTAR TIL ENERGINET RAPPORT
Energinet’s rapport side 100
El- kvalitet
•
Hvordan ser det ud med de andre el-
kvalitetsparametre på HVAC-UGC, -OHL, HVDC ?
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KOMMENTAR TIL WSP-RAPPORT
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KOMMENTAR TIL WSP RAPPORT
Jf. rapporten mest baseret på
estimeringen, ikke reelle priser
desuden mangler f.eks. CAPEX og
OPEX betragtningen
El- kvalitet
•
Hvordan ser det ud med de
andre el-kvalitetsparametre på
HVAC-UGC, -OHL, HVDC ?
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KONKLUSIONER / ANMÆRKNINGER
PÅ DE TO RAPPORTER
Energinet’ s rapport
Fint gennemarbejdet rapport – enig med konklusioner, men mangler en dybere analyse af
investeringer både CAPEX og OPEX, samt CO
2
– konsekvensberegning.
Begrundelsen til udbygningen er mest baseret på udbygningen med vedvarende energi –
hvilke andre kraftværker bliver slukket, fremtidens energibehov etc. (Side 21) m.m.
Hvordan vil de andre el-kvalitetsparametre ændre sig ved HVAC-OHL, UGC, HVDC,
desuden mangler pålideligheds analysen.
WSP rapport
Rapporten er fint og påpeger de samme punkter, som OPEX- omkostninger, El-kvalitets
analyser m.m.
Konklusioner er baseret på tidshorisonten 2023, for at imødekomme – etableringen af
Viking-Link.
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
KONKLUSIONEN
Er udbygningen af transmissionssystemet mellem Idomlund og den dansk-
tyske grænse nødvendig ?
Kun vurderet ud fra de nævnte rapporter – Mangler informationer
Er de nævnte priser korrekte – Mangler informationer
Er analyserne i rapporten fyldestgørende – Mangler nogle
baggrundsstudier
Luftledninger er det teknisk bedste og billigste alternativ i forhold til
udbygningen af 400 kV transmissionssystemet
Alternative løsninger er ikke ”teknisk modne” med den ønskede tidshorisont.
Kabellægningen og HVDC vil være teknisk muligt, men forbunden med en
længere tidshorisont, meget større risici og større investeringer.
Hvis vi skal reducere CO
2
udledninger og lave en fælles europæisk løsning er
udbygningen af transmissionssystemet en nødvendighed !
- Vi har ikke tid til at vente længere -
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
SPØRGSMÅL & KOMMENTAR
AARHUS
UNIVERSITY
EKSPERTHØRING - 400 KV-FORBINDELSE
21 NOVEMBER 2019
BJÖRN ANDRESEN
PROFESSOR (DOCENT)
AARHUS UNIVERSITY SCHOOL OF ENGINEERING
 KEF, Alm.del - 2019-20 - Bilag 99: Præsentationer fra teknisk høring den 21/11-19 om kabellægning af højspændingsforbindelse i Vestjylland
AARHUS
UNIVERSITY
