DELTA Testrapport

TEST Reg. nr. 100

”Miljømåling - ekstern støj”

Dokumentation af støj fra Pulsen Vindmøllepark

Udført for Voer Vindmøllelaug I/S

DANAK 100/1818

Sagsnr.: T207298

Side 1 af 72

13. juni 2014

DELTA

Venlighedsvej 4

2970 Hørsholm

Danmark

Tlf. +45 72 19 40 00

Fax +45 72 19 40 01

www.delta.dk

CVR nr. 12275110

Denne rapport er udgivet under akkreditering udstedt af DANAK (Den Danske Akkrediterings- og

Metrologifond) og ILAC (International Laboratory Accreditation Cooperation) inklusive deres MRA

(Mutual Recognition Arrangement). Yderligere information kan ses på www.danak.dk og www.ilac.org.

Rapporten må kun gengives i sin helhed. Gengivelse i uddrag kræver skriftlig accept fra DELTA.

ULØ, Alm.del - 2014-15 (1. samling) - Endeligt svar på spørgsmål 68: Spm. om en udtalelse fra Brønderslev Kommune til henvendelse 20/11-14 fra Annemette og Henrik Søndergård, Dronninglund, om støjplager fra vindmøller, jf. ULØ alm. del – bilag 33, til miljøministeren

DANAK 100/1818

Side 2 af 72

Titel

”Miljømåling - ekstern støj”

Dokumentation af støj fra Pulsen Vindmøllepark

Journal nr.

DANAK 100/1818

Sagsnr.

T207298

Vores ref.

SMN-LSS/ilk

Testdatoer

28. november 2013 samt

20. januar, 4. februar,

17. februar, 3. marts,

18. marts, 26. marts og

22. maj 2014

Rekvirent

Voer Vindmøllelaug I/S

c/o Lemvigegnens Landboforening

Industrivej 53

7620 Lemvig

Rekvirentens ref.

Ulrik Lunden

Laboratorium

DELTA

Agro Food Park 13

8200 Aarhus N

Resumé

Der er foretaget måling af støjemission for seks Vestas V90 3 MW vindmøller ved Voergård

nord for Dronninglund. Lydeffektniveauet bestemt i henhold til Miljøministeriets bekendtgø-

relse nr. 1284 ved referencevindhastighederne 6 m/s og 8 m/s, L

WA,ref

, fremgår af nedenstående

tabel for hver af de seks møller T1, T2, T3, T4, T5 og T6.

Vindhastighed

WA,ref

[dB re. 1 pW] ; T1

WA,ref

[dB re. 1 pW] ; T2

WA,ref

[dB re. 1 pW] ; T3

WA,ref

[dB re. 1 pW] ; T4

WA,ref

[dB re. 1 pW] ; T5

WA,ref

[dB re. 1 pW] ; T6

6 m/s

105,4

102,1

104,4

103,0

103,7

106,1

8 m/s

105,5

104,5

105,2

106,1

106,7

107,4

Der er ikke identificeret tydeligt hørbare toner fra vindmøllerne i naboafstanden.

DANAK 100/1818

Side 3 af 72

Støjbelastningen, L

, for de to referencevindhastigheder er anført i nedenstående tabel

afrundet til nærmeste hele dB for det mest støjbelastede beregningspunkt. Resultater for alle 15

beregningspunkter er angivet i rapporten.

Vindhastighed

[dB re. 20

μPa],

beregningspunkt G

6 m/s

Beregnet

Krav

8 m/s

Beregnet

Krav

Den lavfrekvente støjbelastning, L

pALF,tot

, for den mest belastede bolig for de to referencevind-

hastigheder er anført i nedenstående tabel afrundet til nærmeste hele dB. Resultater for alle 15

beregningspunkter er angivet i rapporten.

Vindhastighed

pALF,tot

[dB re. 20

μPa]

Beregningspunkt N

Beregnet

6 m/s

Krav

Beregnet

8 m/s

Krav

Ud fra de bestemte støjbelastninger kan der ikke for den pågældende vindmøllepark konstate-

res overskridelse af grænseværdierne angivet i Miljøministeriets bekendtgørelse nr. 1284.

Bemærkning

Prøvningsresultatet gælder udelukkende for de prøvede emner.

DELTA, 13. juni 2014

Simon M. Nielsen

Akustik

Lars S. Søndergaard

Akustik

DANAK 100/1818

Side 4 af 72

Indholdsfortegnelse

5.1

5.2

5.3

5.4

5.5

5.6

Måleobjekt ............................................................................................................7

Måleforhold ..........................................................................................................7

Målemetode ..........................................................................................................9

Måleinstrumenter ..............................................................................................10

Måleresultater ....................................................................................................10

Vindmølle T1 ........................................................................................................10

Vindmølle T2 ........................................................................................................11

Vindmølle T3 ........................................................................................................12

Vindmølle T4 ........................................................................................................13

Vindmølle T5 ........................................................................................................14

Vindmølle T6 ........................................................................................................15

Beregning af lydeffektniveau ............................................................................16

Toneanalyse ........................................................................................................17

Beregning af støjbidrag .....................................................................................19

8.1 Lavfrekvent støj ....................................................................................................19

Usikkerhed ..........................................................................................................20

Konklusion ..........................................................................................................20

10.

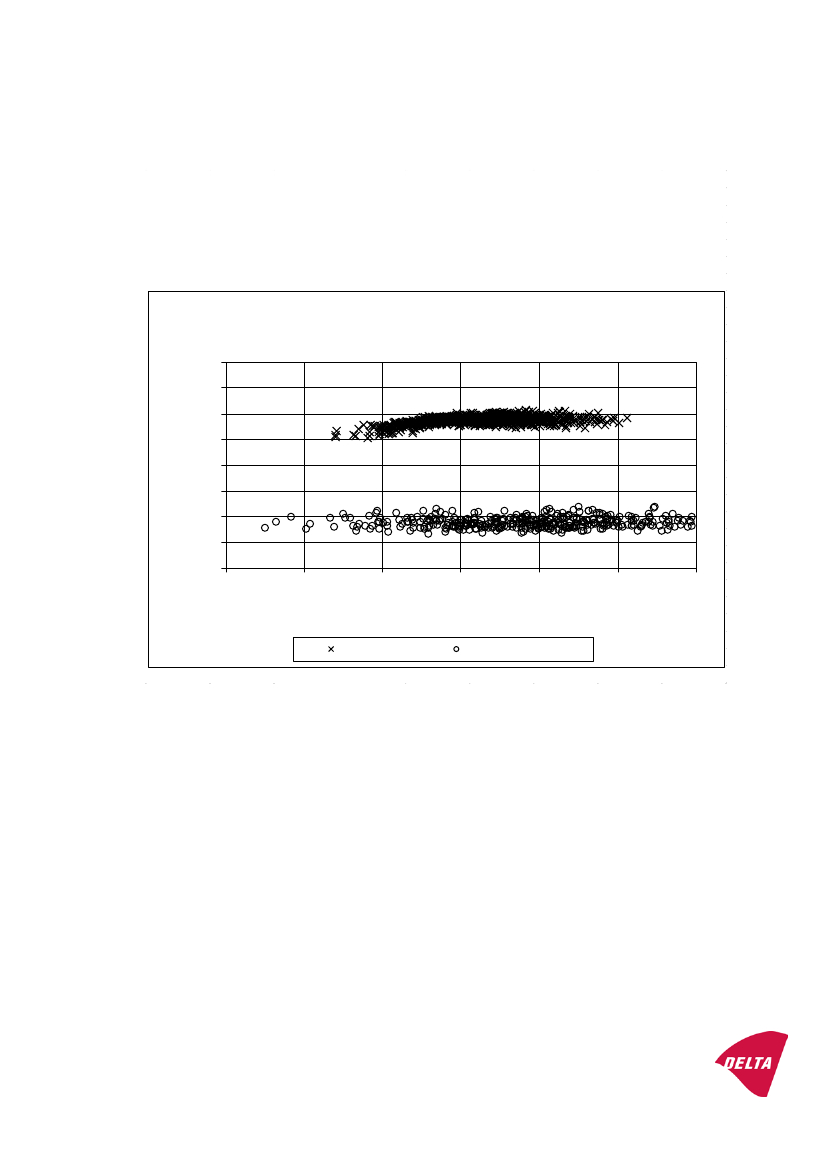

Bilag 1: L

Aeq(10 sek.)

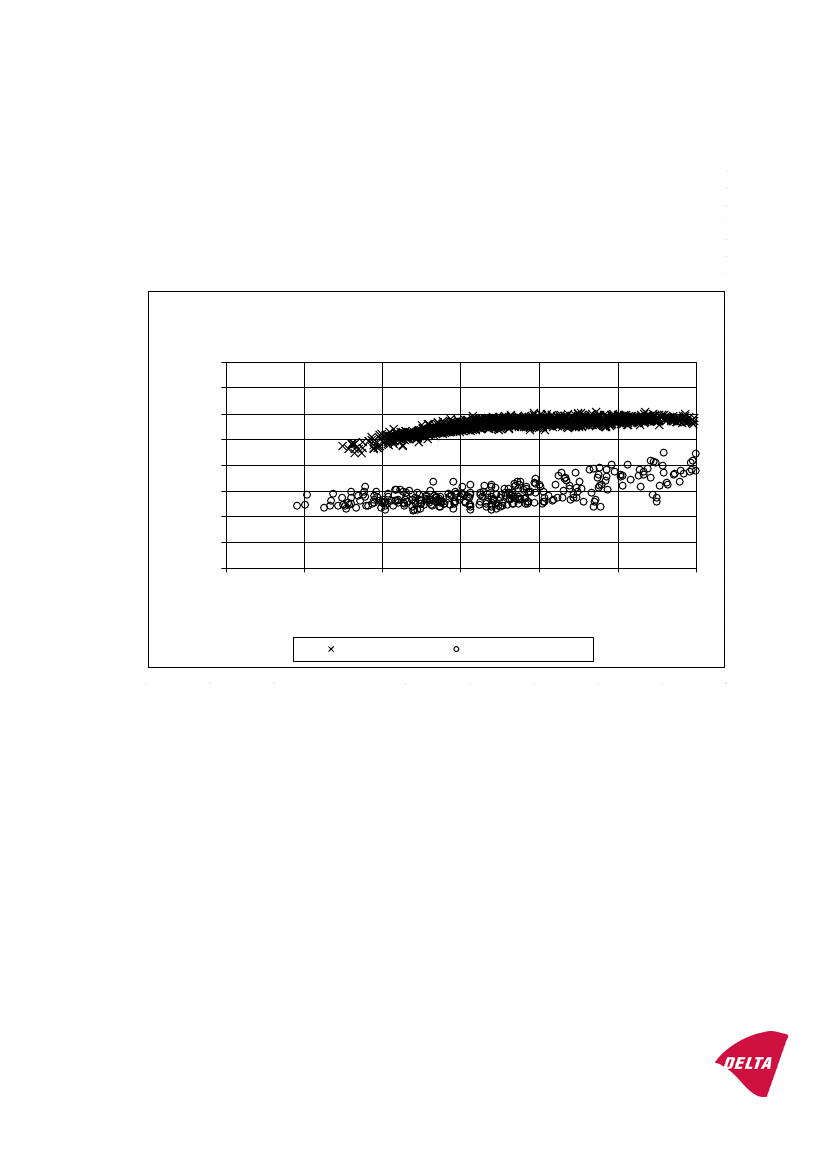

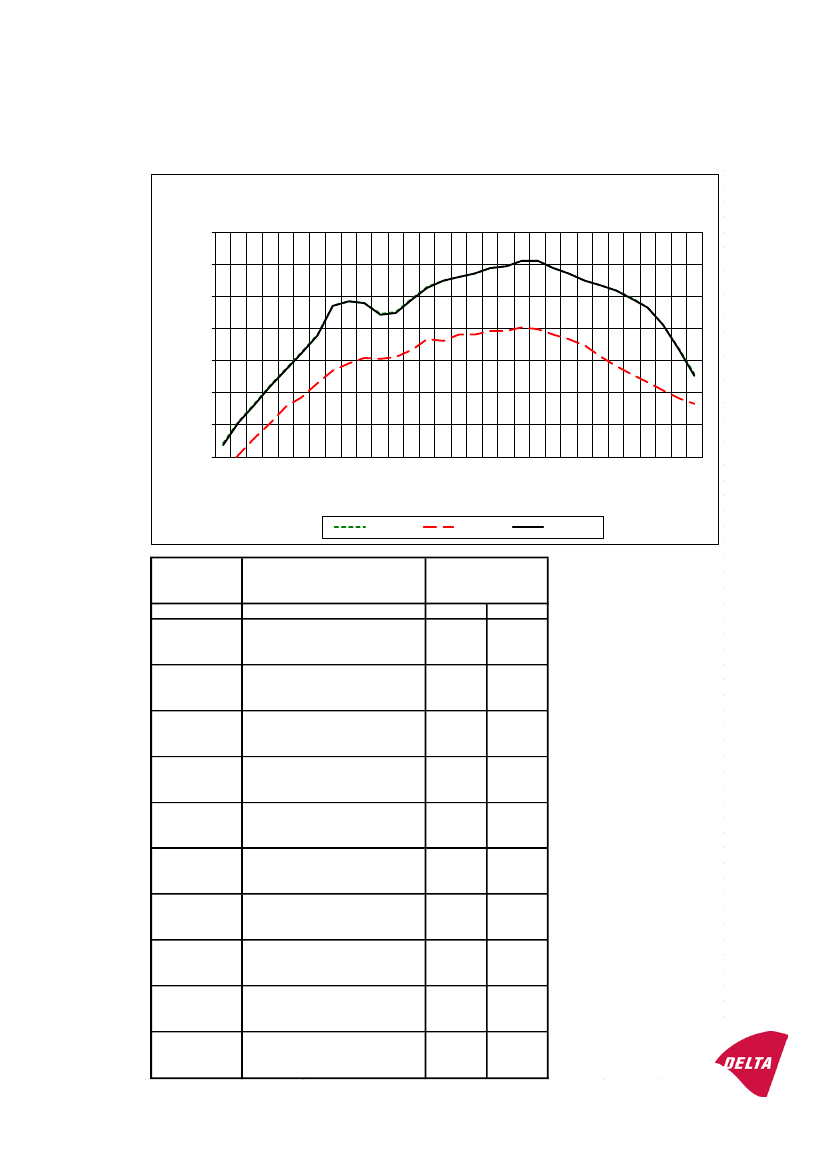

Måledata: Totalstøj og baggrundsstøj for T1..................................22

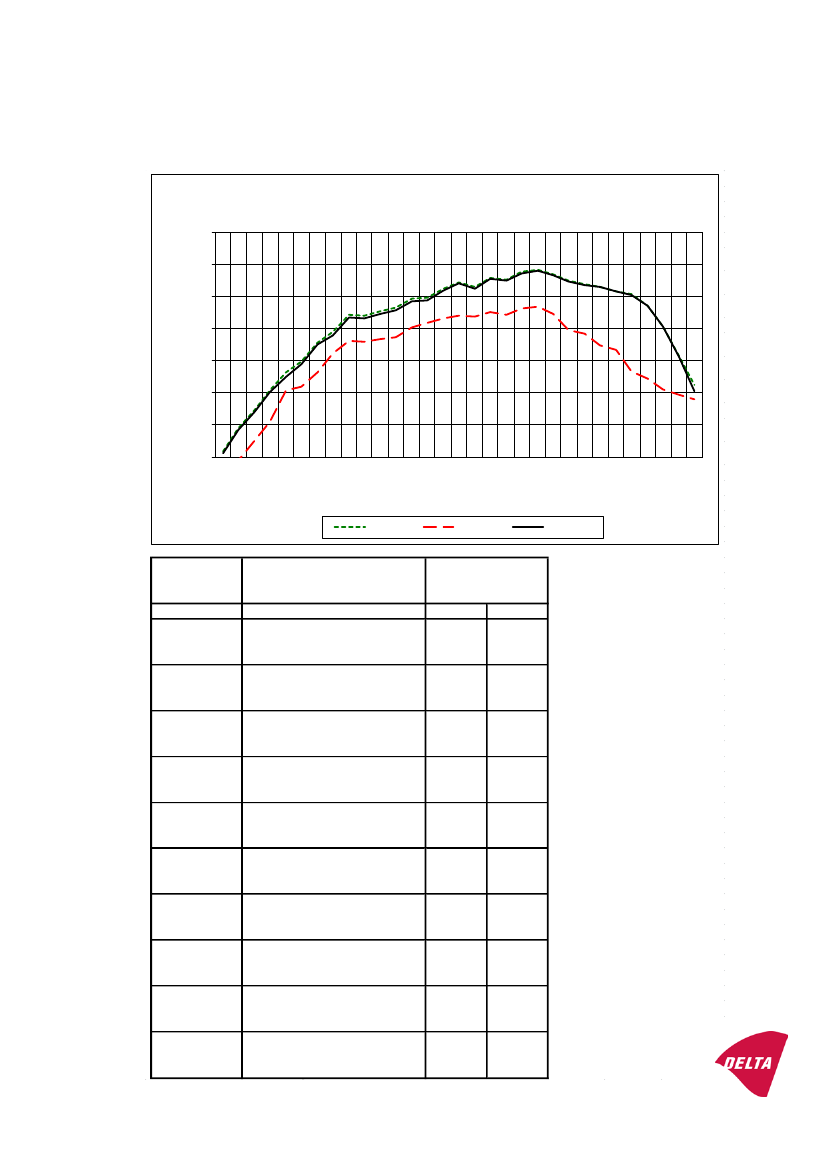

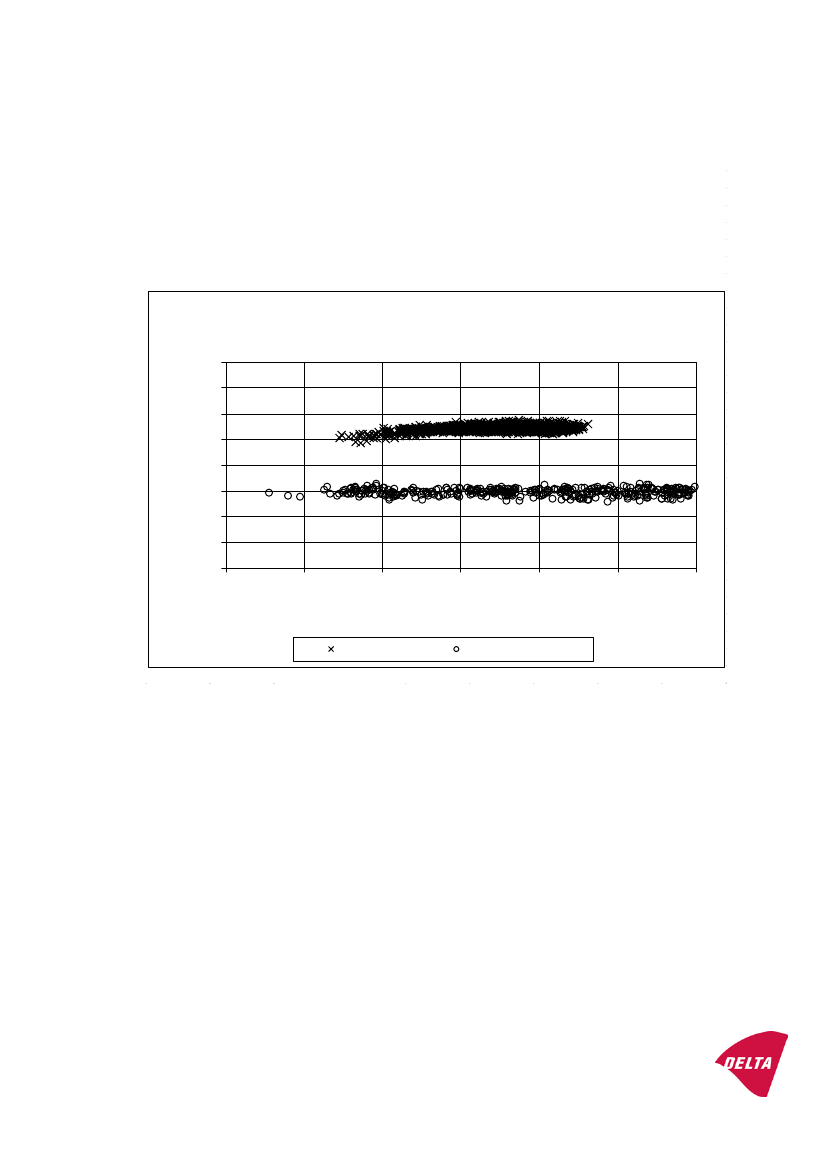

Bilag 2: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T1 ..................23

Bilag 3: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T1 ..................24

Bilag 4: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T2 ved 6 m/s.................25

Bilag 5: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T2 ved 8 m/s.................26

Bilag 6: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T2 ..................27

Bilag 7: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T2 ..................28

Bilag 8: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T3..................................29

Bilag 9: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T3 ..................30

Bilag 10: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T3 ................31

Bilag 11: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T4................................32

DANAK 100/1818

Side 5 af 72

Bilag 12: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T4 ................33

Bilag 13: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T4 ................34

Bilag 14: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T5................................35

Bilag 15: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T5 ................36

Bilag 16: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T5 ................37

Bilag 17: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T6................................38

Bilag 18: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T6 ................39

Bilag 19: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T6 ................40

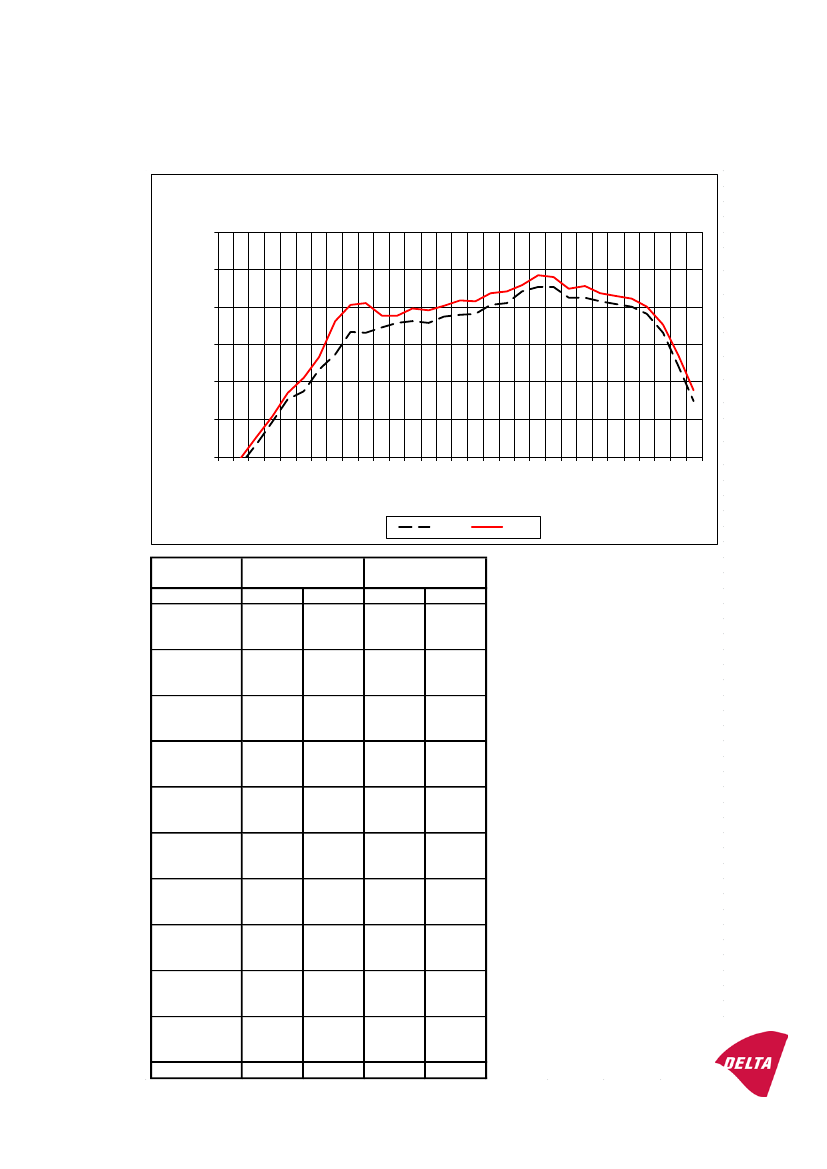

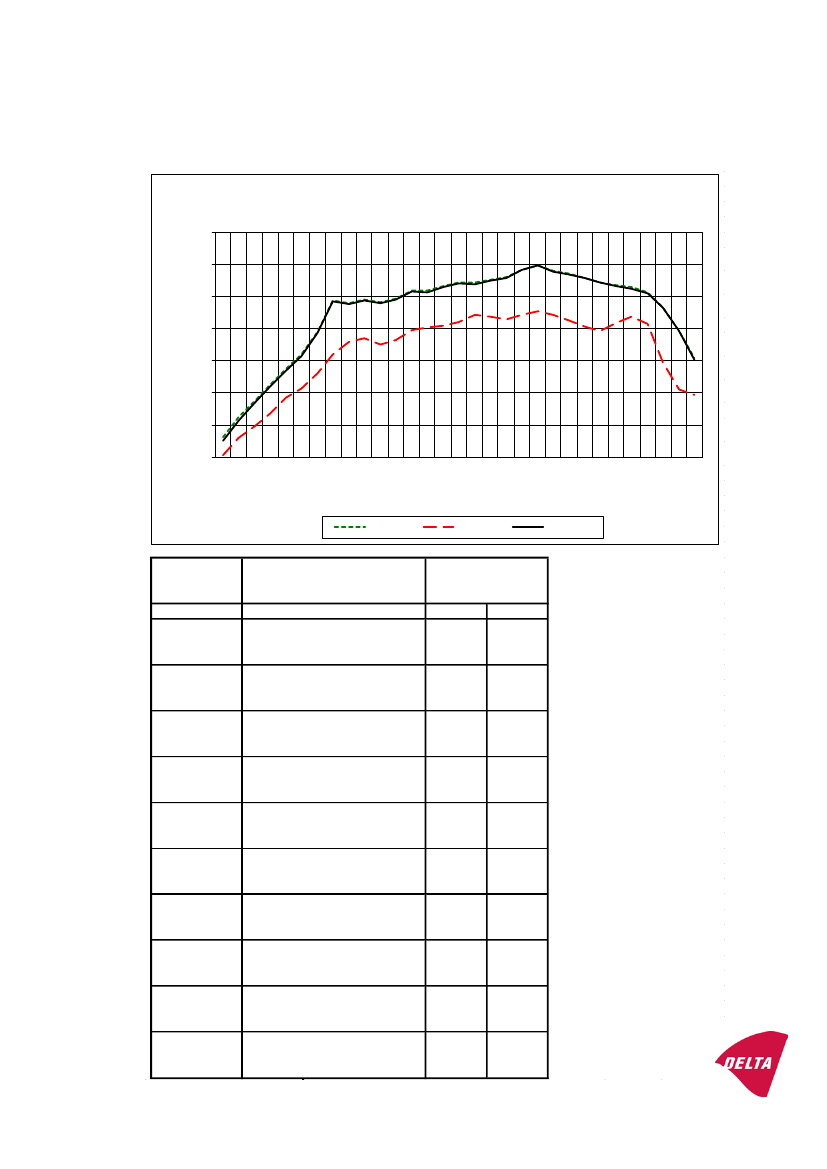

Bilag 20: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T1 .............................41

Bilag 21: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T2 .............................42

Bilag 22: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T3 .............................43

Bilag 23: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T4 .............................44

Bilag 24: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T5 .............................45

Bilag 25: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T6 .............................46

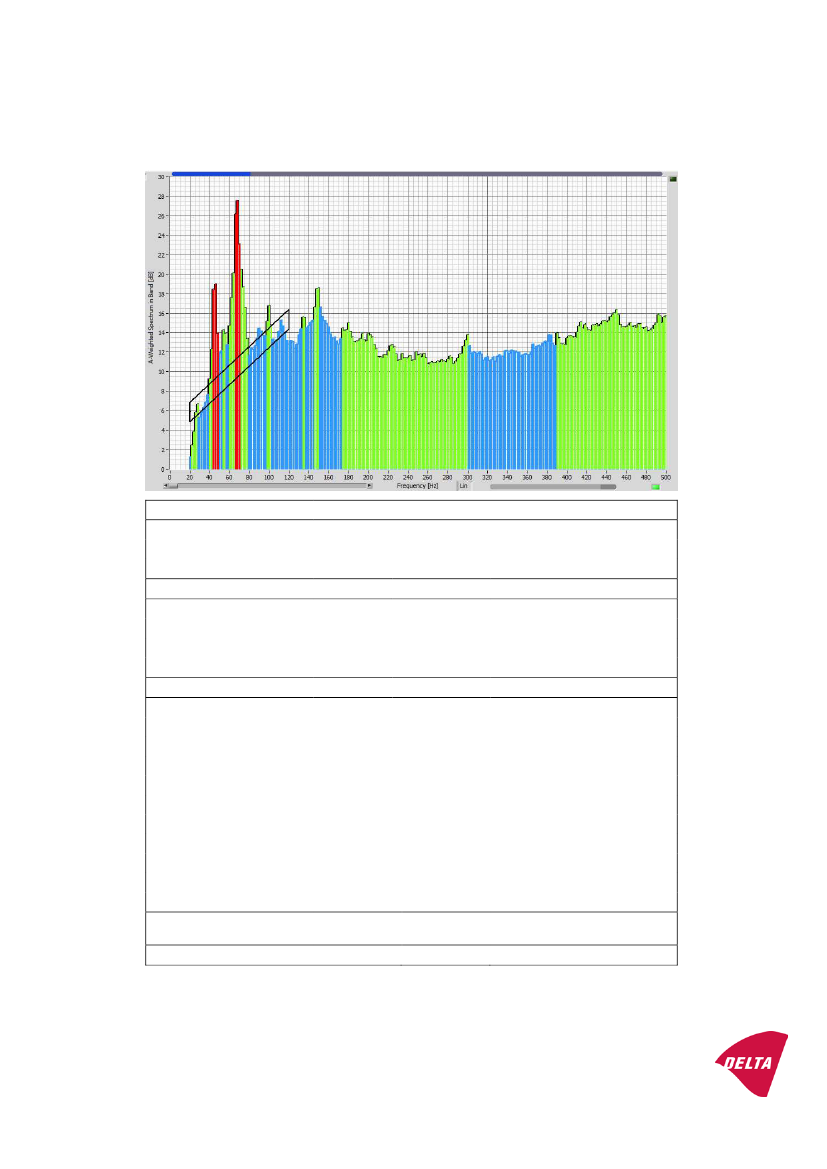

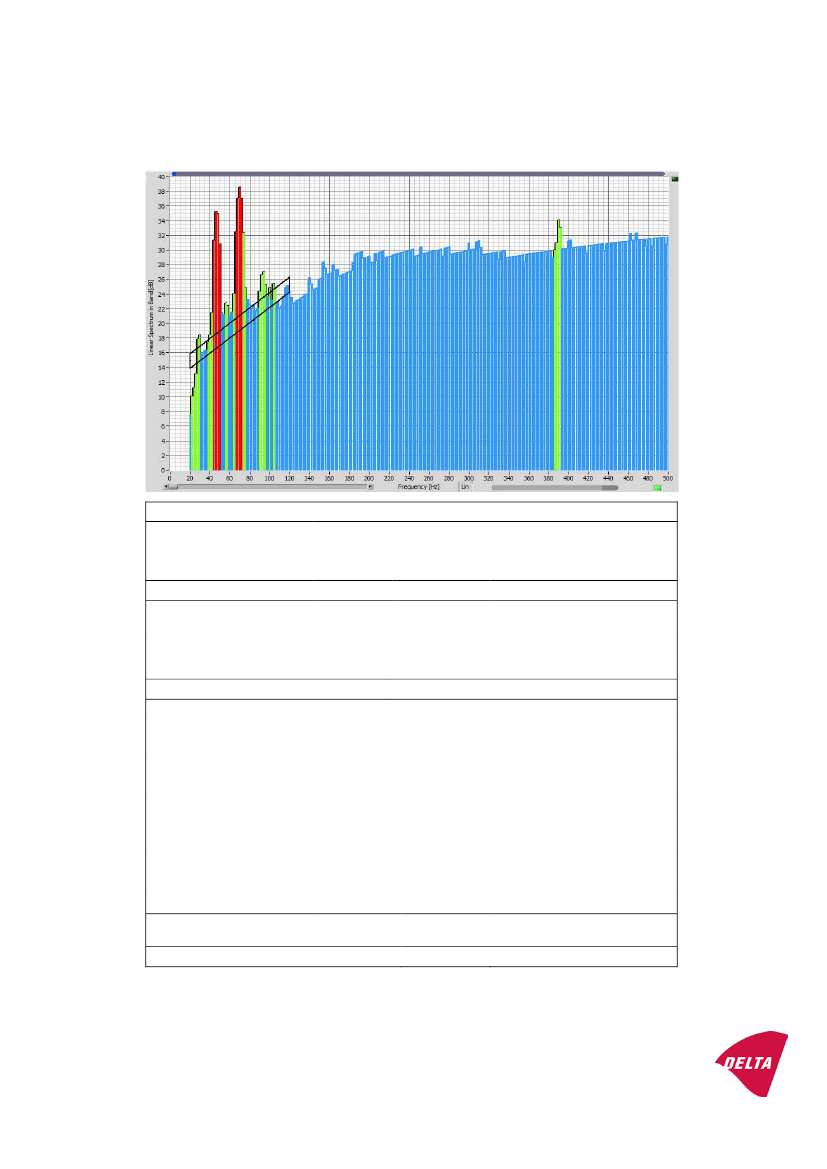

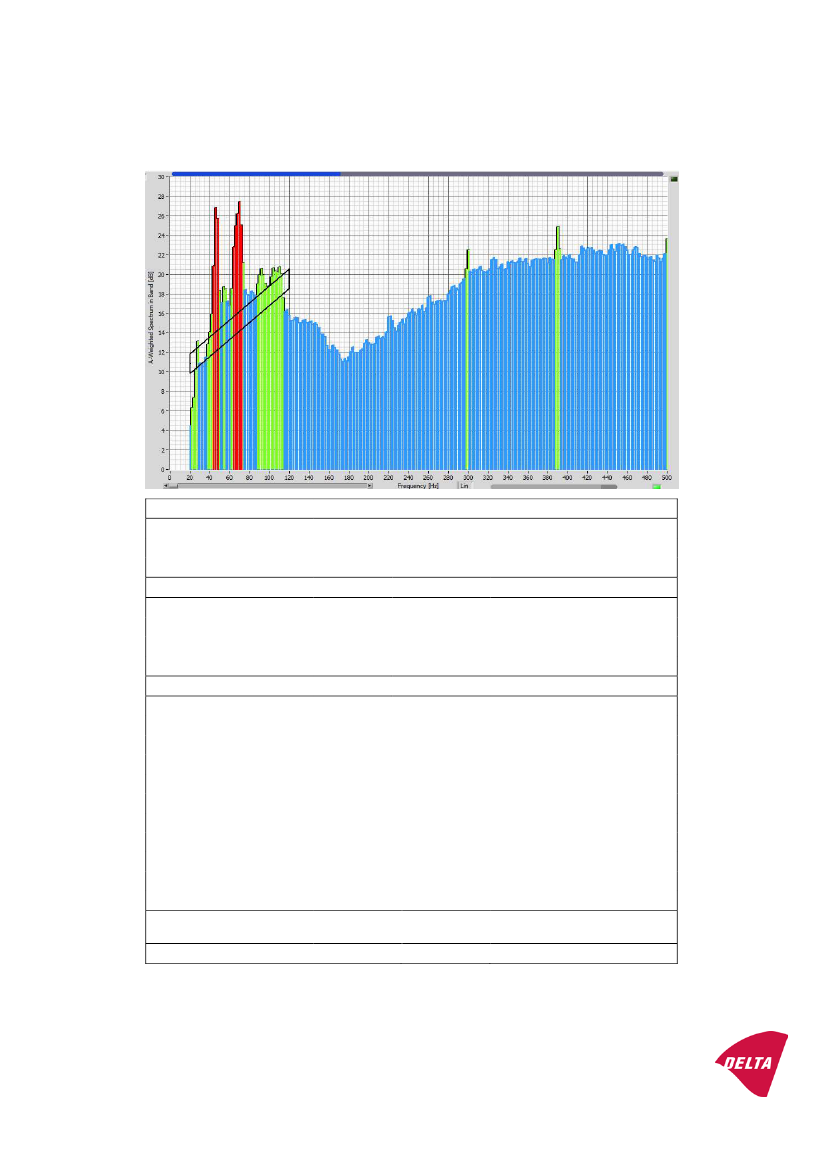

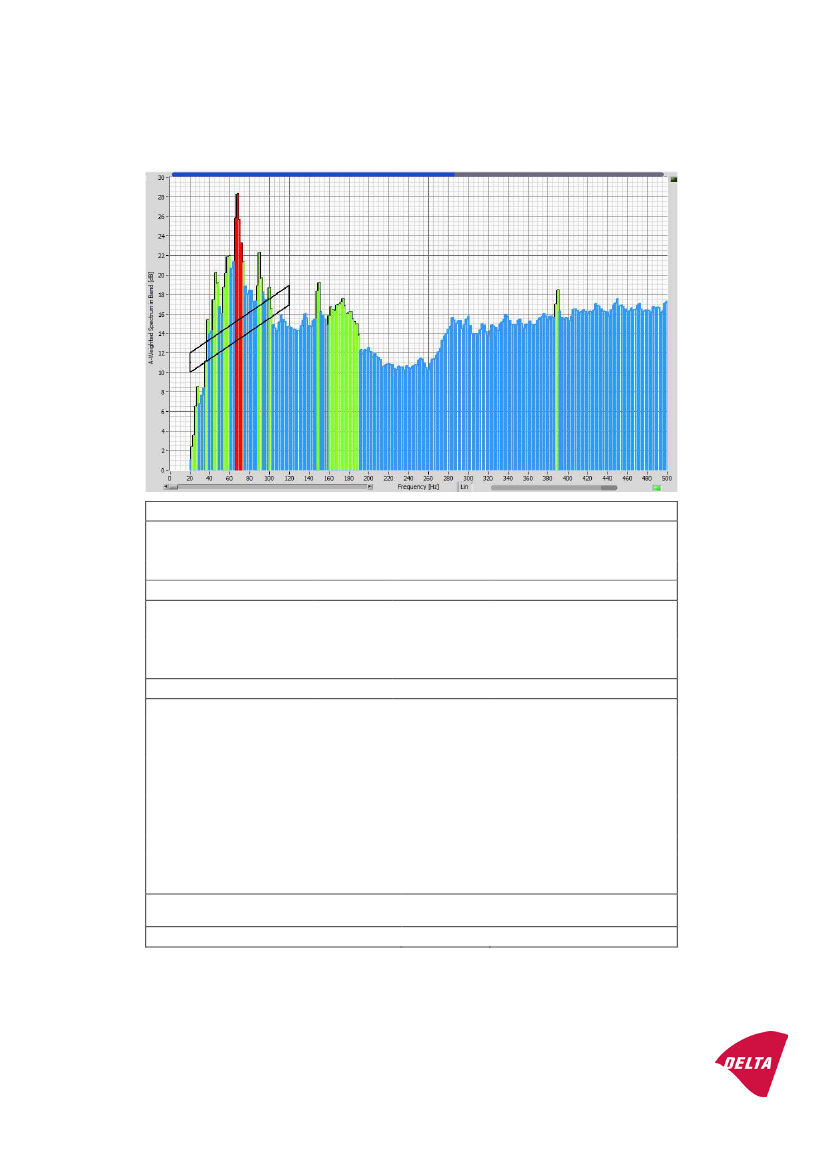

Bilag 26: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T1 ............................47

Bilag 27: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T2 ............................48

Bilag 28: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T3 ............................49

Bilag 29: Tonalitet i 125 m afstand på plade; 72 Hz - Vindmølle T4 ............................50

Bilag 30: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T5 ............................51

Bilag 31: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T6 ............................52

Bilag 32: Tonalitet i punkt 1 – 500 m vest for vindmølle T1; 70 Hz .............................53

Bilag 33: Tonalitet i punkt 2 – 575 m vest for vindmølle T3; 70 Hz .............................54

Bilag 34: Tonalitet i punkt 3 – 500 m nord for vindmølle T3; 70 Hz ............................55

Bilag 35: Tonalitet i punkt 4 – 855 m nord for vindmølle T6; 70 Hz ............................56

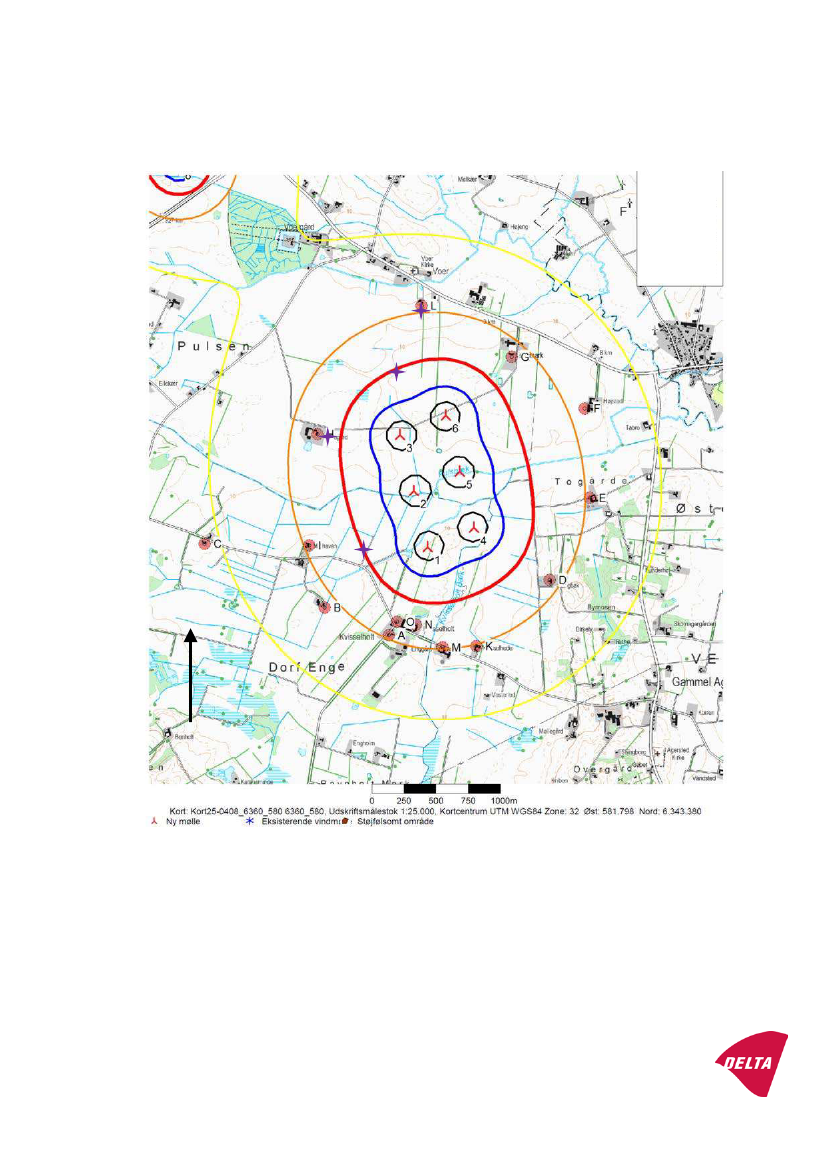

Bilag 36: Kort over vindmølleplaceringer i Pulsen Vindmølleparken .........................57

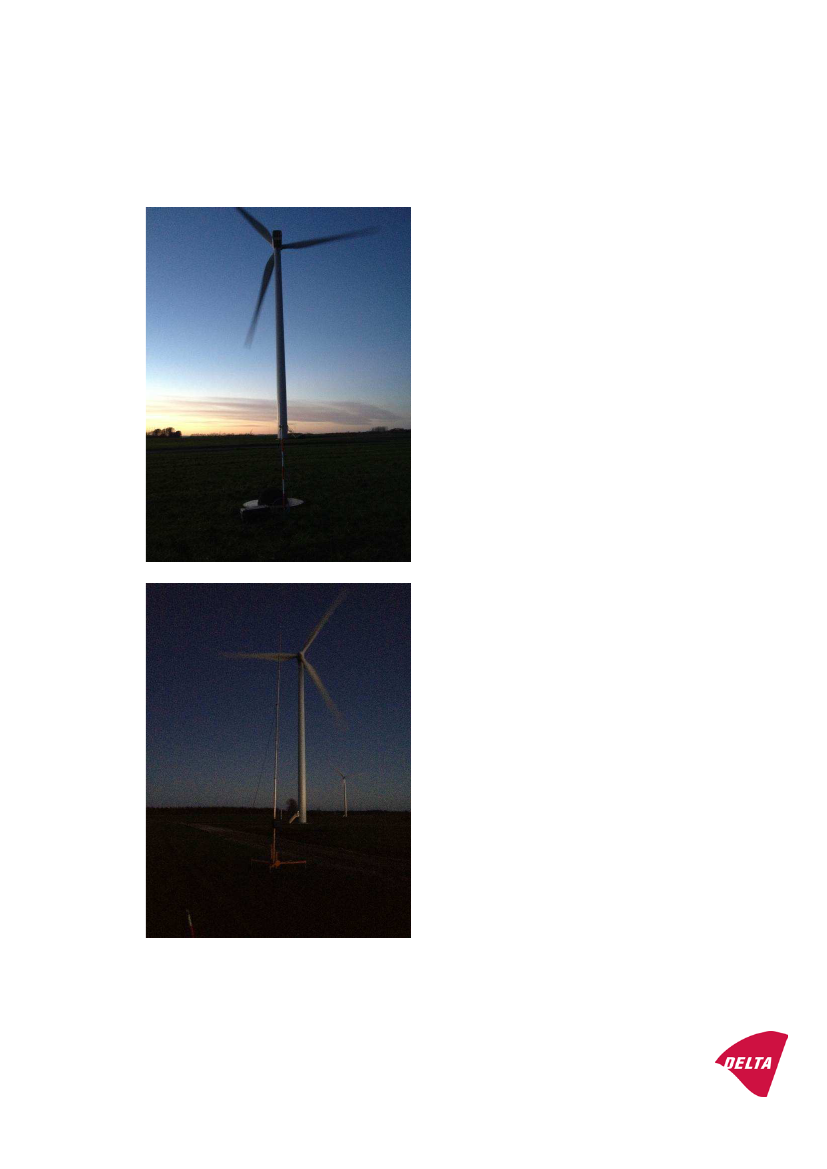

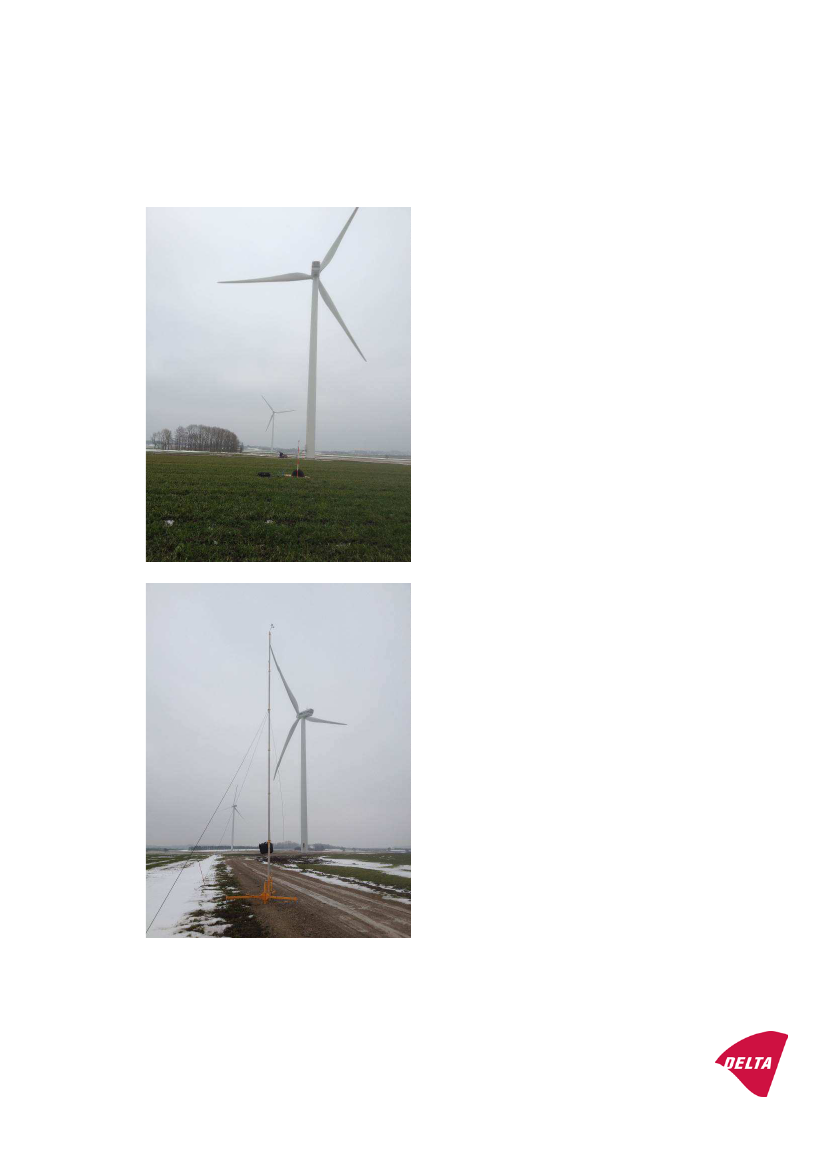

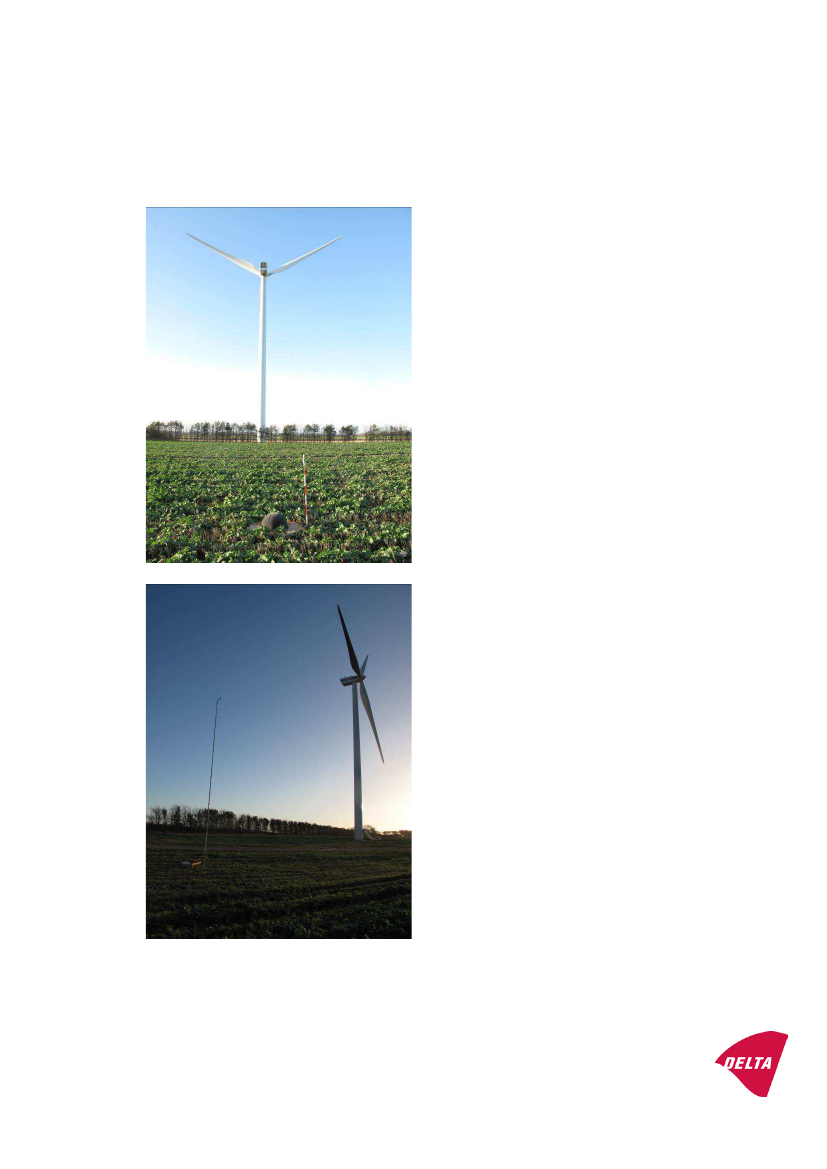

Bilag 37: Foto af måleposition ved T1 – 28. november 2013 .........................................58

Bilag 38: Foto af måleposition ved T2 – 4. februar 2014 ...............................................59

DANAK 100/1818

Side 6 af 72

Bilag 39: Foto af måleposition ved T2 – 3. marts 2014...................................................60

Bilag 40: Foto af måleposition ved T3 – 28. november 2013 .........................................61

Bilag 41: Foto af måleposition ved T4 – 18. marts 2014.................................................62

Bilag 42: Foto af måleposition ved T5 – 17. februar 2014 .............................................63

Bilag 43: Foto af måleposition ved T6 – 20. januar 2014 ...............................................64

Bilag 44: Foto af måleposition ved punkt 1 – 26. marts 2014 ........................................65

Bilag 45: Foto af måleposition ved punkt 2 – 26. marts 2014 ........................................66

Bilag 46: Foto af måleposition ved punkt 3 – 22. maj 2014 ...........................................67

Bilag 47: Foto af måleposition ved punkt 4 – 22. maj 2014 ...........................................68

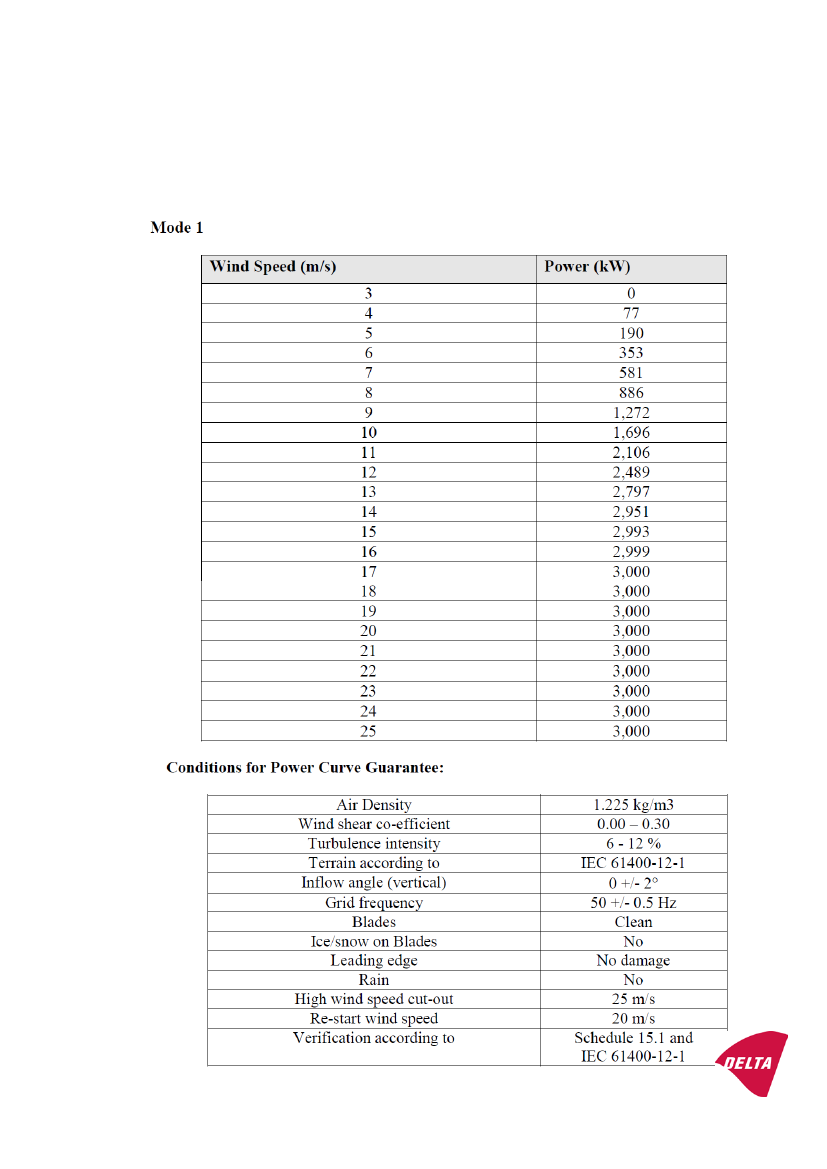

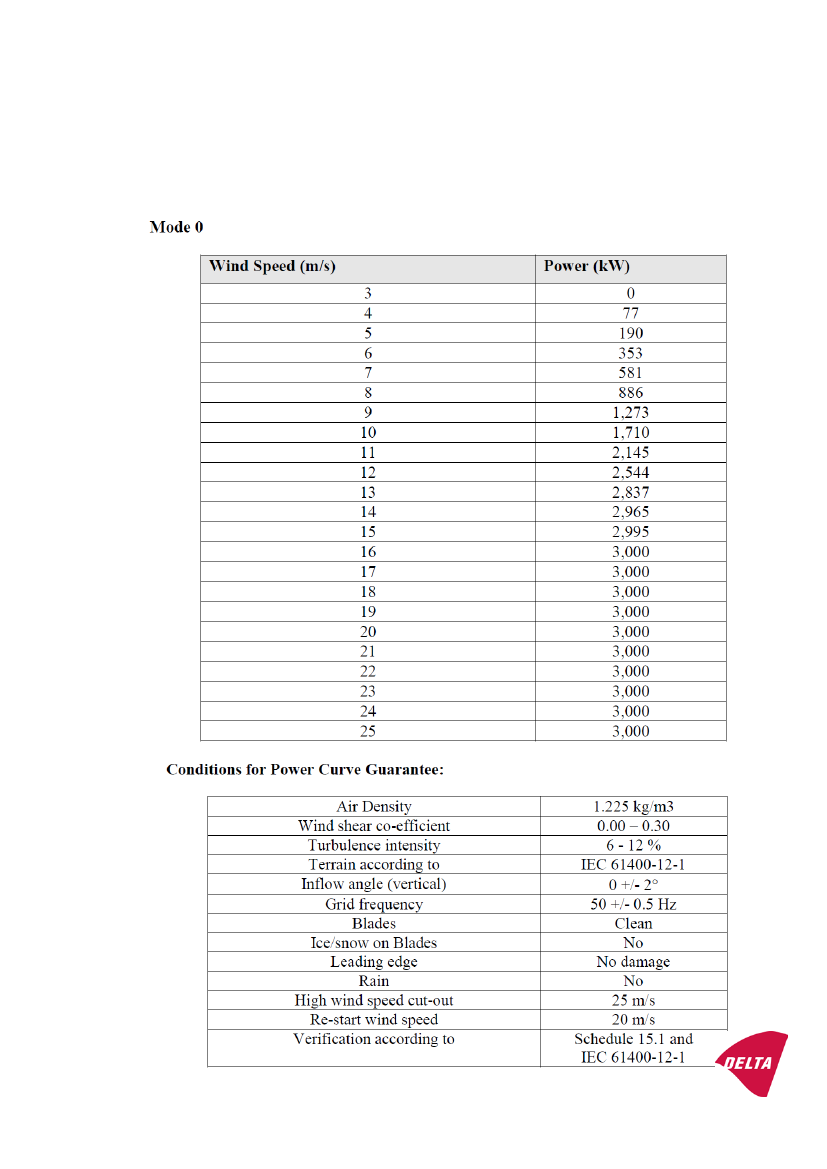

Bilag 48: Effektkurve – mode 0 ........................................................................................69

Bilag 49: Effektkurve – mode 1 ........................................................................................70

Bilag 50: Effektkurve – mode 2 ........................................................................................71

Bilag 51: Måleinstrumenter ..............................................................................................72

DANAK 100/1818

Side 7 af 72

Efter aftale med Ulrik Lunden, Voer Vindmøllelaug I/S, har DELTA foretaget målinger til

bestemmelse af støjemissionen for seks Vestas V90 3 MW vindmøller ved Voergård nord

for Dronninglund samt foretaget beregning af støjbelastningen ved de nærmeste naboer til

vindmølleparken.

Måleobjekt

Vindmøllerne er af typen Vestas V90 3 MW med en navhøjde på 80 m og en

rotordiameter på 90 m. Vindmøllerne er placeret i fladt terræn omgivet af dyrket

landbrugsjord. Vindmøllerne er betegnet T1, T2, T3, T4, T5 og T6. De har følgende

identifikationsnumre og kører i driftstilstande:

T1:

T2:

T3:

T4:

T5:

T6:

48179

48180

48181

48182

48183

48184

mode 2

mode 0

mode 1

Vindmøllernes placering er vist i Bilag 36.

Måleforhold

Målingerne blev foretaget den 28. november 2013 i tidsrummet 14:00-23:000, 20. januar

2014 i tidsrummet 14:00-21:00, 4. februar 2014 i tidsrummet 10:00-12:00, 17. februar

2014 i tidsrummet 16:00-21:30, 3. marts 2014 i tidsrummet 12:00-14:00, 18. marts 2014 i

tidsrummet 11:30-17:30, 26. marts 2014 i tidsrummet 13:00-17:00 samt den 22. maj 2014

i tidsrummet 09:30-14:00.

De meteorologiske forhold var som vist nedenfor:

28. november 2013 (målinger på vindmølle T1 og T3):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

5-9 m/s

Vestlig, ~270°

0/8

5 – 9 °C

70 – 80 %

1020 hPa

DANAK 100/1818

Side 8 af 72

20. januar 2014 (målinger på vindmølle T6):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

5-9 m/s

Østlig, ~90°

8/8

-1 - -2 °C

65 – 75 %

1015 hPa

4. februar 2014 (målinger på vindmølle T2 ved 6 m/s):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

4-8 m/s

Sydøstlig, ~140°

8/8

3 – 6 °C

80 – 90 %

1000 hPa

17. februar 2014 (målinger på vindmølle T5):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

5-14 m/s

Vestlig, ~270°

0/8

4 – 6 °C

80 – 90 %

1005 hPa

3. marts 2014 (målinger på vindmølle T2 ved 8 m/s):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

6-10 m/s

Sydøstlig, ~120°

8/8

3-6 °C

85 – 95 %

1000 hPa

18. marts 2014 (målinger på vindmølle T4):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

5-12 m/s

Vestlig, ~270°

7/8

7-8 °C

80 – 90 %

1005 hPa

DANAK 100/1818

Side 9 af 72

26. marts 2014 (målinger vest for møllerne T1 og T3):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

5-8 m/s

Østlig, ~90°

7/8

5 – 6 °C

65 – 75 %

1020 hPa

22. maj 2014 (målinger nord for møllerne T3 og T6):

Vindhastighed:

Middelvindretning:

Skydække:

Temperatur:

Relativ luftfugtighed:

Barometertryk:

5-8 m/s

Sydlig, ~155°

2/8 – 6/8

20-22 °C

60 – 70 %

1005 hPa

Målemetode

Målingerne er foretaget i overensstemmelse med retningslinjerne i Miljøministeriets

bekendtgørelse nr. 1284 af 15. december 2011: ”Bekendtgørelse om støj fra vindmøller”.

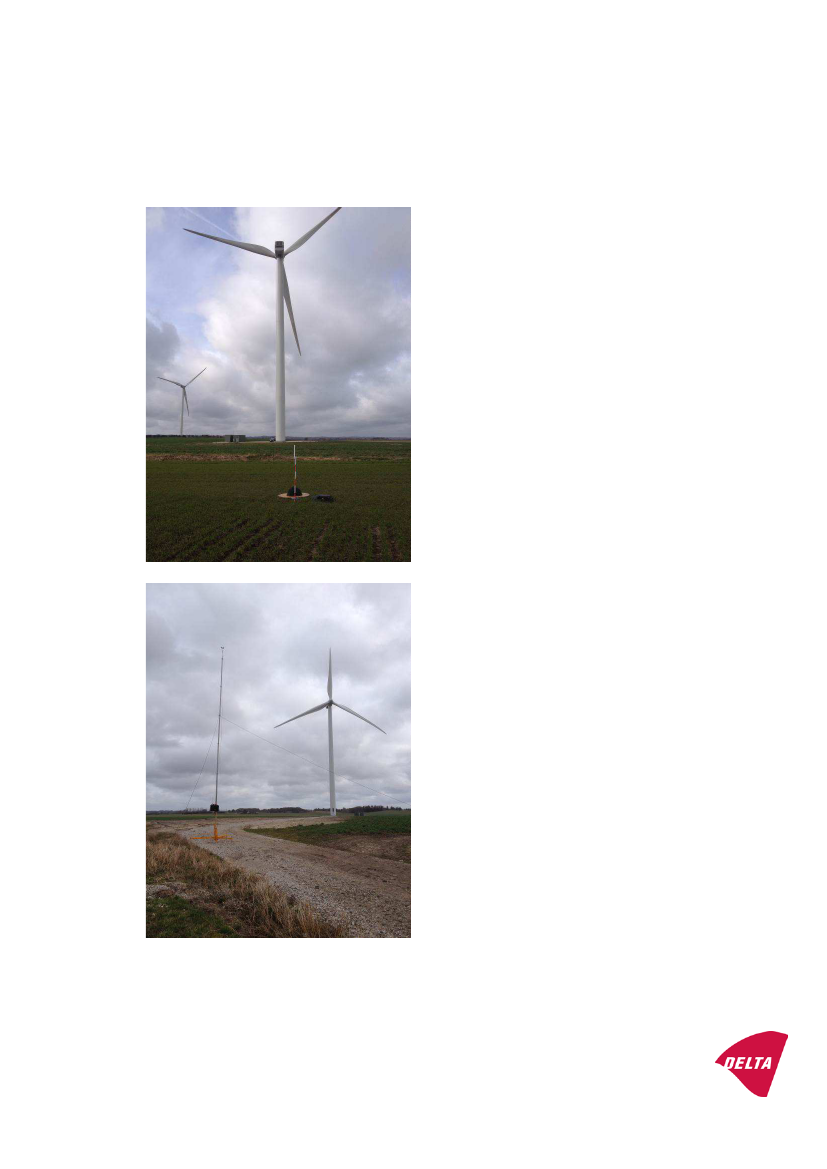

Støjen fra vindmøllerne blev målt i læsiden i en vandret afstand på 125 m til rotorcentrum.

Måleafstanden svarer til navhøjden plus en halv rotordiameter indenfor den tilladte 20 %-

tolerance. Målemikrofonen var monteret på en rund reflekterende krydsfinerplade med en

diameter på 1,0 m. Pladen var placeret direkte på jorden. Mikrofonen var monteret med en

halv vindskærm samt en større vindskærm for at minimere vindstøj i målesystemet. Må-

lingerne er korrigeret for indsætningsdæmpningen i den store vindskærm. Den mindre

vindskærm monteret på selve mikrofonen har ingen indflydelse på resultaterne. Fotos af

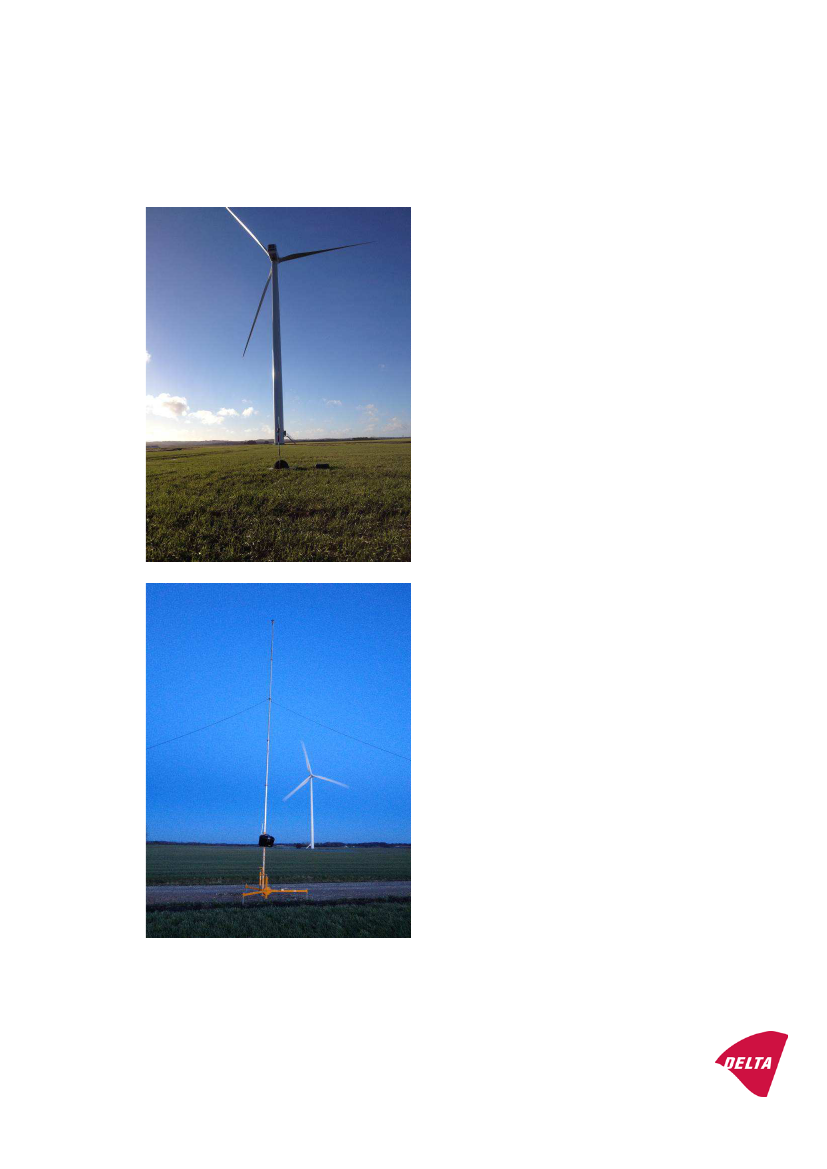

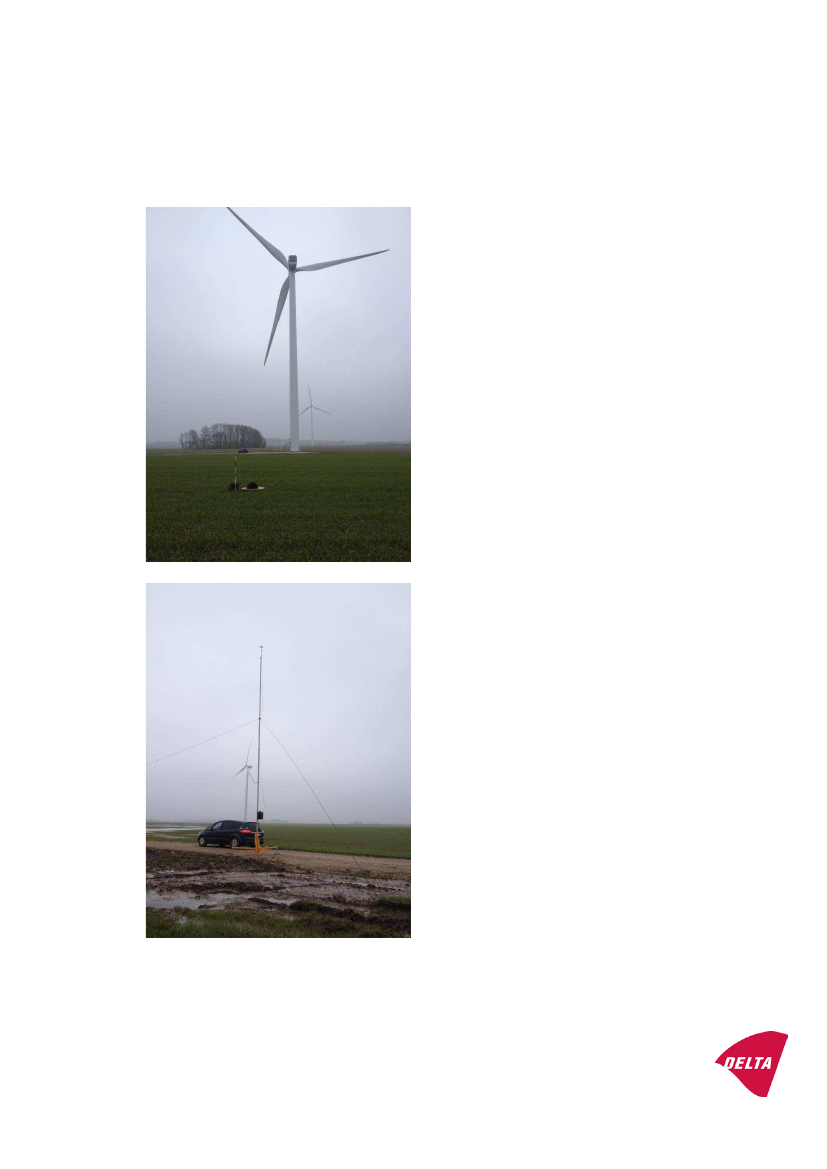

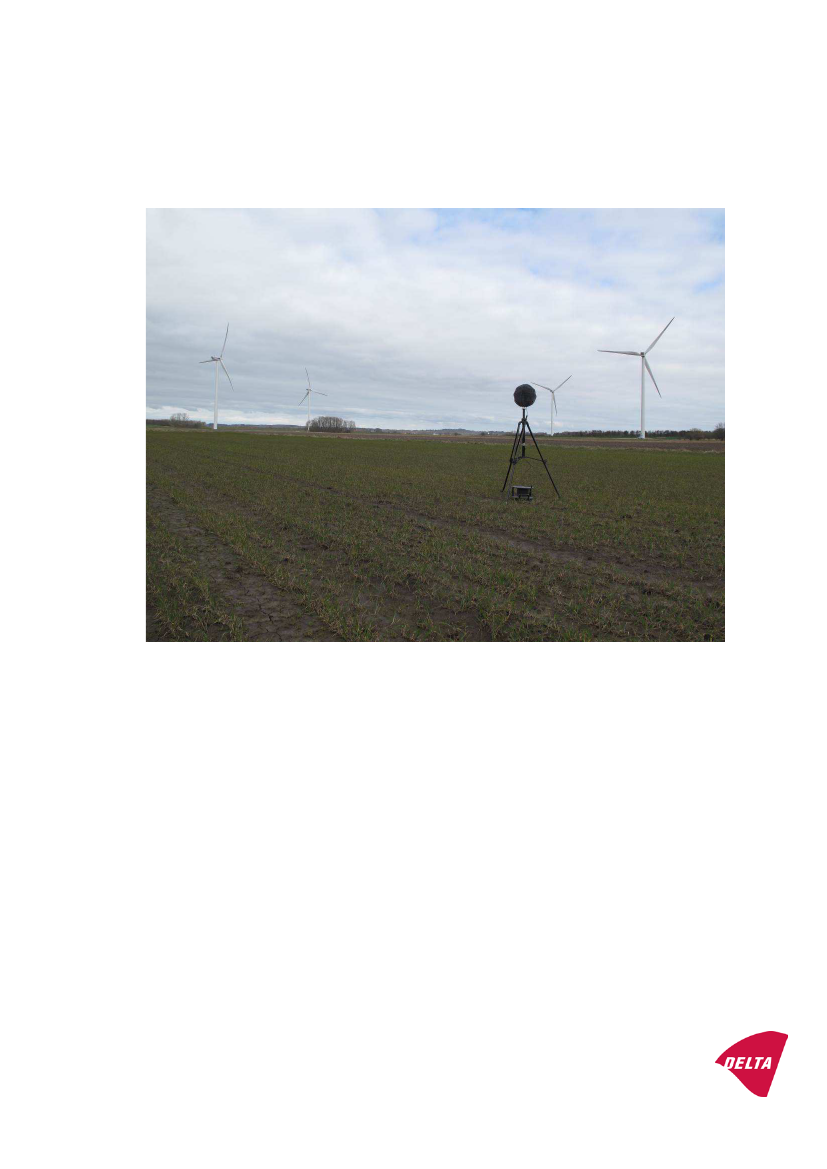

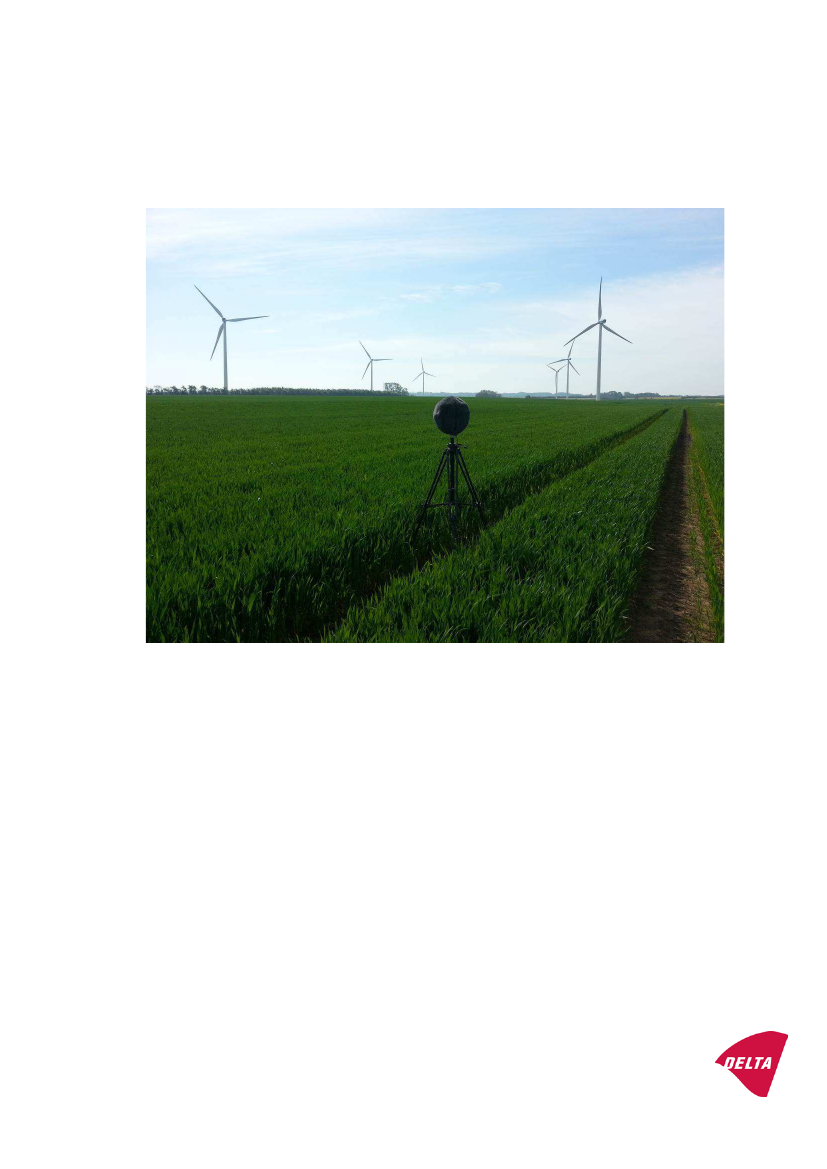

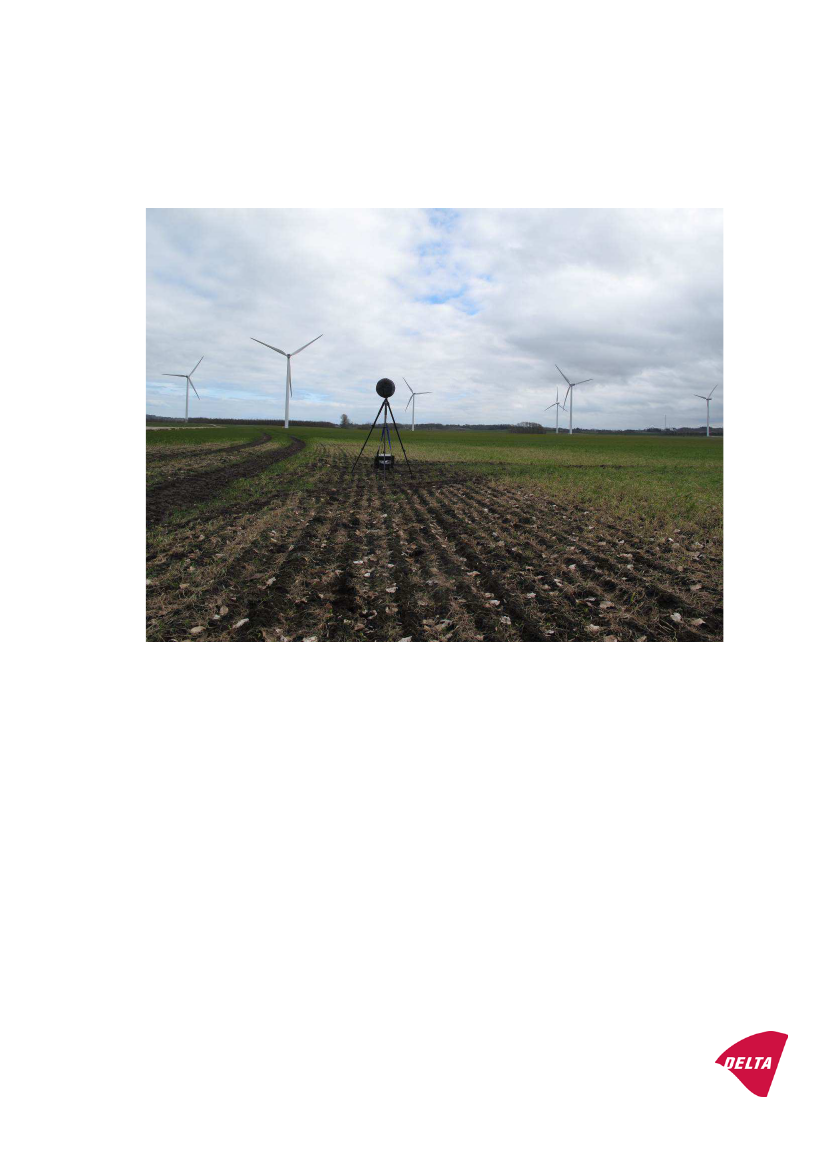

målepositionerne er vist i Bilag 37-43.

Støjen, vindhastigheden, den producerede effekt, generatoromdrejninger og vindretningen

blev registreret med målesystemet noiseLAB Wind udviklet af DELTA.

Ved måling af baggrundsstøj blev vindmøllerne standset. De nærmeste nabovindmøller var

slukket under måling af vindmølle- og baggrundsstøj.

Samtidige værdier af ækvivalent støjniveau og vindhastighed midlet over ti sekunders pe-

rioder er bestemt for hele måleperioden. Vindhastigheden er under målingen af vindmøl-

lens støjemission beregnet på baggrund af den producerede effekt (de anvendte effektkur-

ver er vist i Bilag 48-50). For de perioder, hvor vindmøllens producerede effekt overstiger

95 % af dens nominelle effekt, er vindhastigheden bestemt ud fra vindmøllens nacelle-

anemometer. Under målingen af baggrundsstøjen er vindhastigheden bestemt med et ane-

mometer på en 10 m mast placeret i nærheden af vindmøllen, hvor vindmålingen ikke er

påvirket af vindmøllen eller andre genstande i terrænet.

DANAK 100/1818

Side 10 af 72

På baggrund af målingerne er de ækvivalente støjniveauer, L

A,ref,k

, ved reference-

vindhastighederne 6 m/s og 8 m/s bestemt. Resultaterne er baseret på middelværdier af

målte 1/3-oktavspektre.

Måleinstrumenter

De anvendte måleinstrumenter fremgår af Bilag 51. Toneanalyserne er foretaget i

NoiseLAB Batch processor 3.1.1.4 16.05.2013.

5.1

Måleresultater

Vindmølle T1

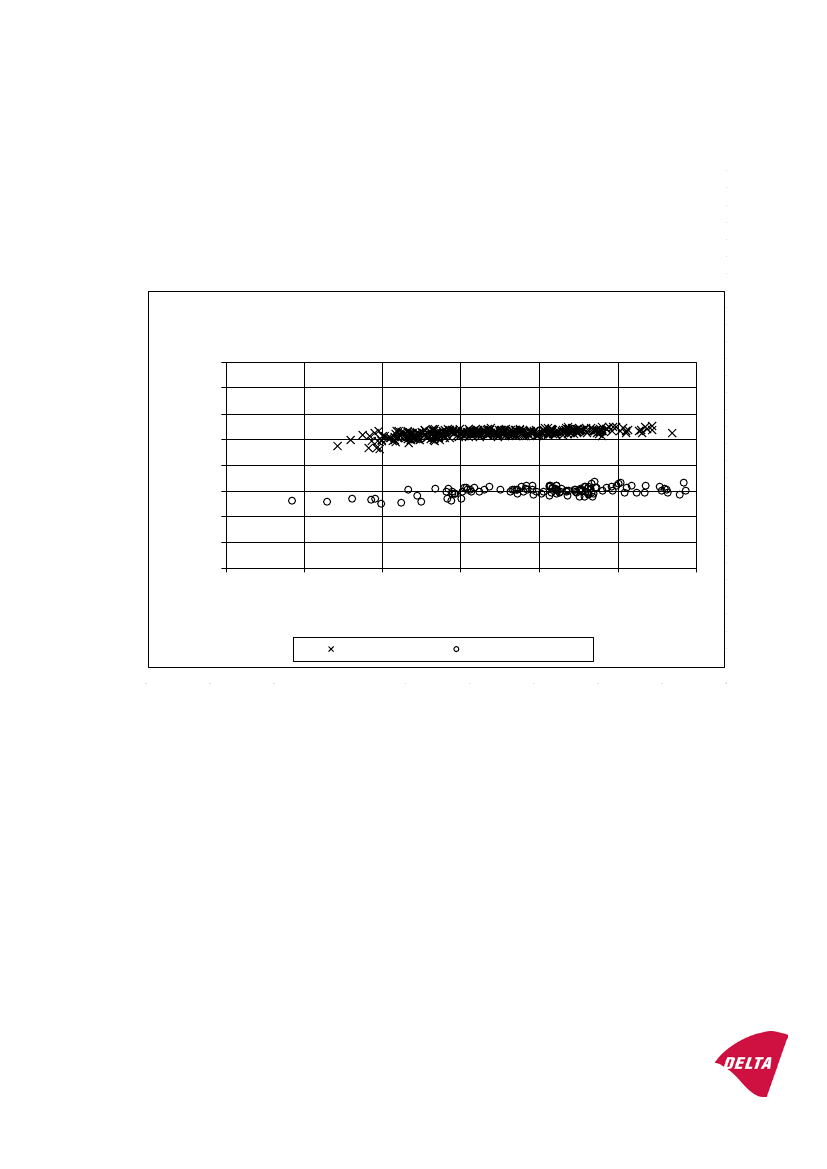

Måleresultaterne givet som de ækvivalente totalstøjniveauer, L

Aeq

(10 sekunder) og

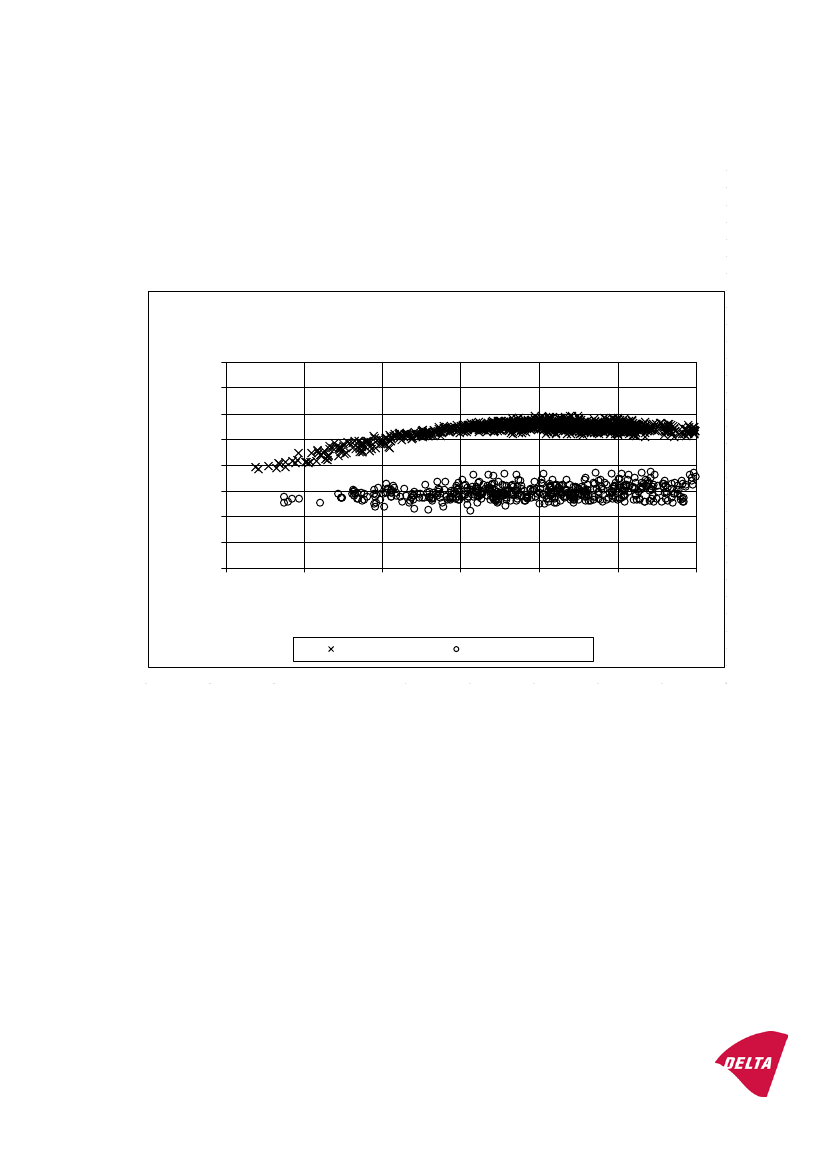

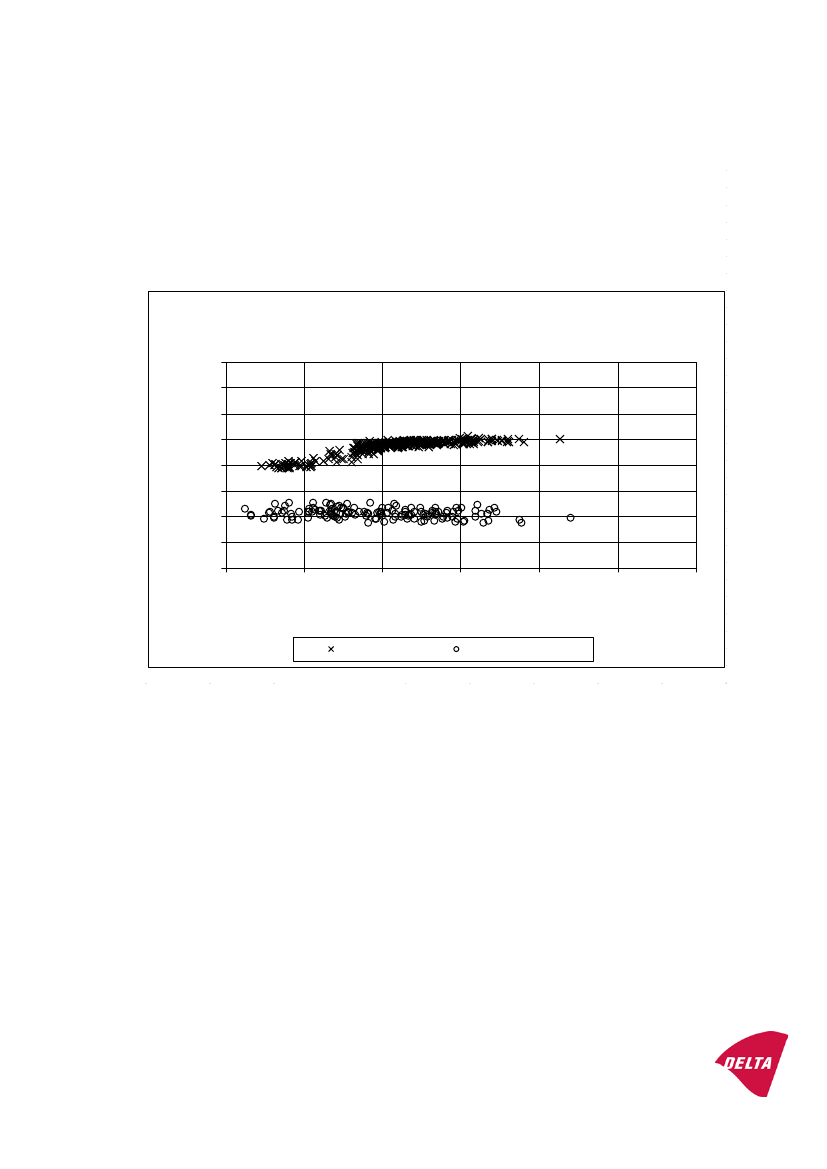

baggrundsstøjniveauer vist som funktion af vindhastigheden fremgår af Bilag 1.

De målte 1/3-oktavspektre er sorteret efter vindhastighed, og for 6 m/s og 8 m/s er

middelspektret bestemt for både totalstøjen og baggrundsstøjen. Totalstøjspektret er

korrigeret med det tilhørende baggrundsstøjspektrum.

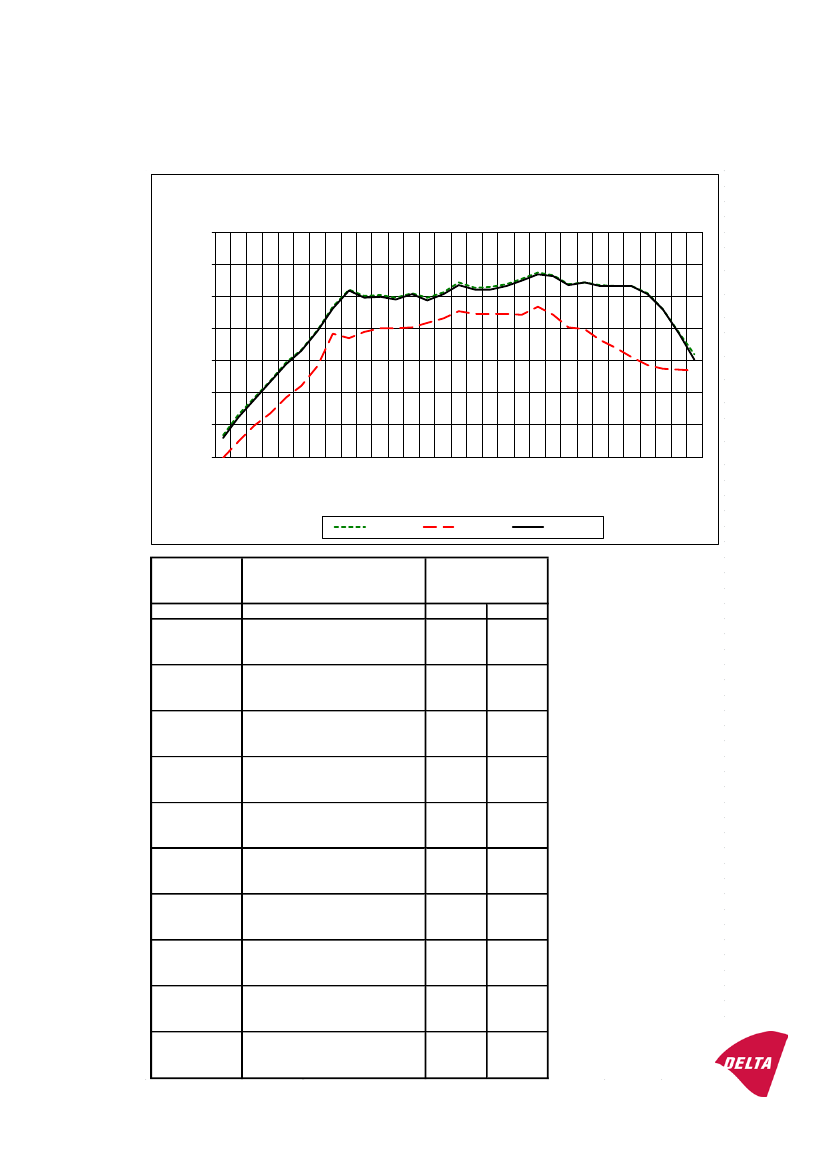

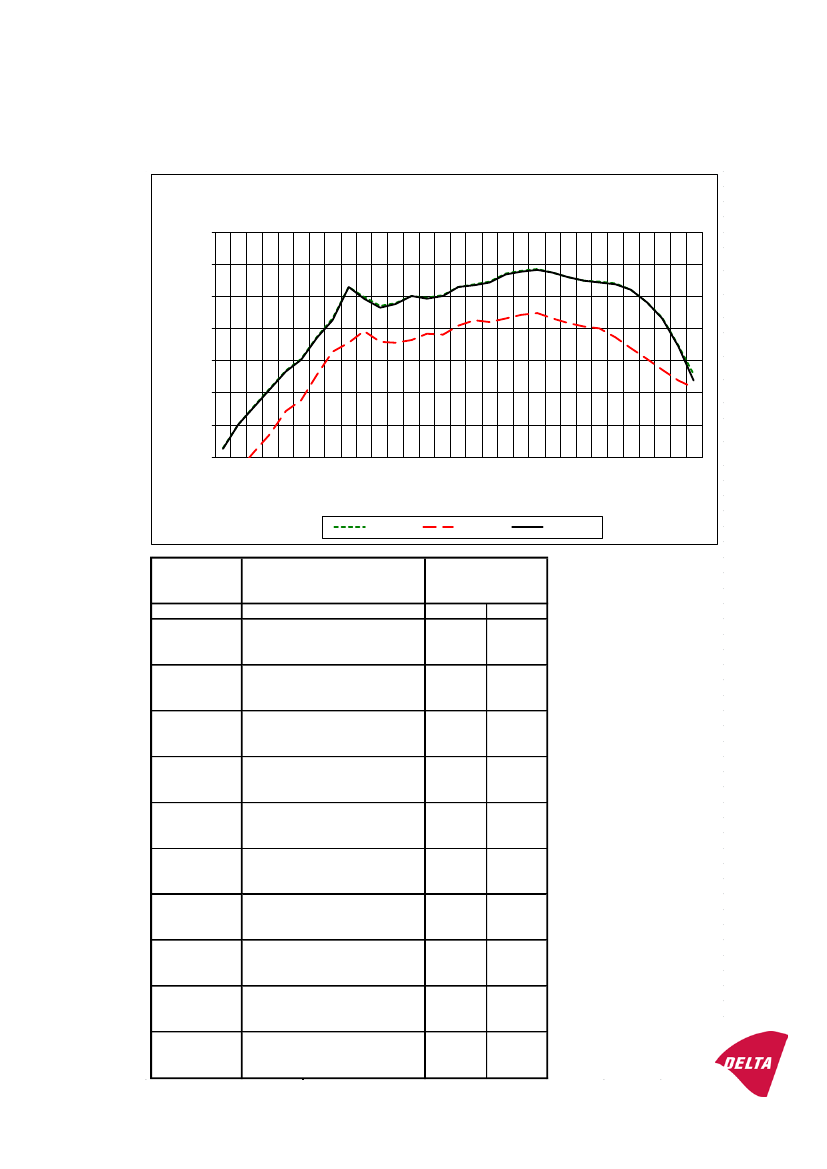

I Bilag 2 og 3 ses de beregnede A-vægtede 1/3- og 1/1-oktavspektre fra henholdsvis

10 Hz-10 kHz og 16 Hz-8 kHz for referencevindhastighederne 6 m/s og 8 m/s.

Af Tabel 1 fremgår antallet af spektre anvendt til beregning af middelværdierne.

Vindhastighed

Totalstøj

Baggrundsstøj

5,5 m/s ≤ v

ref

< 6,5 m/s

276

7,5 m/s ≤ v

ref

< 8,5 m/s

108

113

Tabel 1

Antal spektre i referenceintervallerne for målinger på vindmølle T1.

De midlede støjniveauer i måleafstanden 125 m fra vindmøllen ved reference-

vindhastighederne 6 m/s og 8 m/s fremgår af Tabel 2.

Vindhastighed

Totalstøj, L

A,ref

[dB re. 20 μPa]

Baggrundsstøj, L

A,b

[dB re. 20 μPa]

6 m/s

57,2

42,3

8 m/s

57,3

43,6

Tabel 2

Målte middelstøjniveauer ved referencevindhastighederne 6 m/s og 8 m/s. Totalstøjen er

ikke korrigeret for baggrundsstøj for vindmølle T1.

DANAK 100/1818

Side 11 af 72

5.2

Vindmølle T2

Måleresultaterne givet som de ækvivalente totalstøjniveauer, L

Aeq

(10 sekunder) og

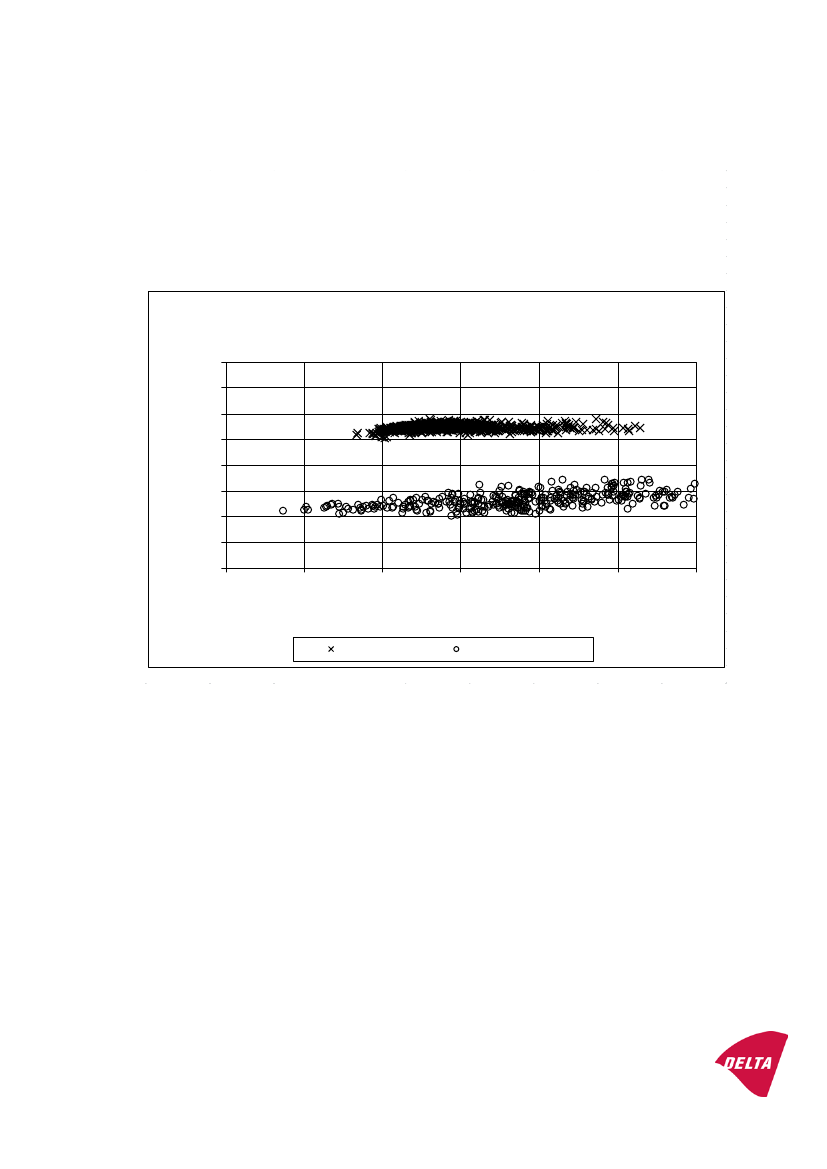

baggrundsstøjniveauer vist som funktion af vindhastigheden fremgår af Bilag 4 og 5.

De målte 1/3-oktavspektre er sorteret efter vindhastighed, og for 6 m/s og 8 m/s er

middelspektret bestemt for både totalstøjen og baggrundsstøjen. Totalstøjspektret er

korrigeret med det tilhørende baggrundsstøjspektrum.

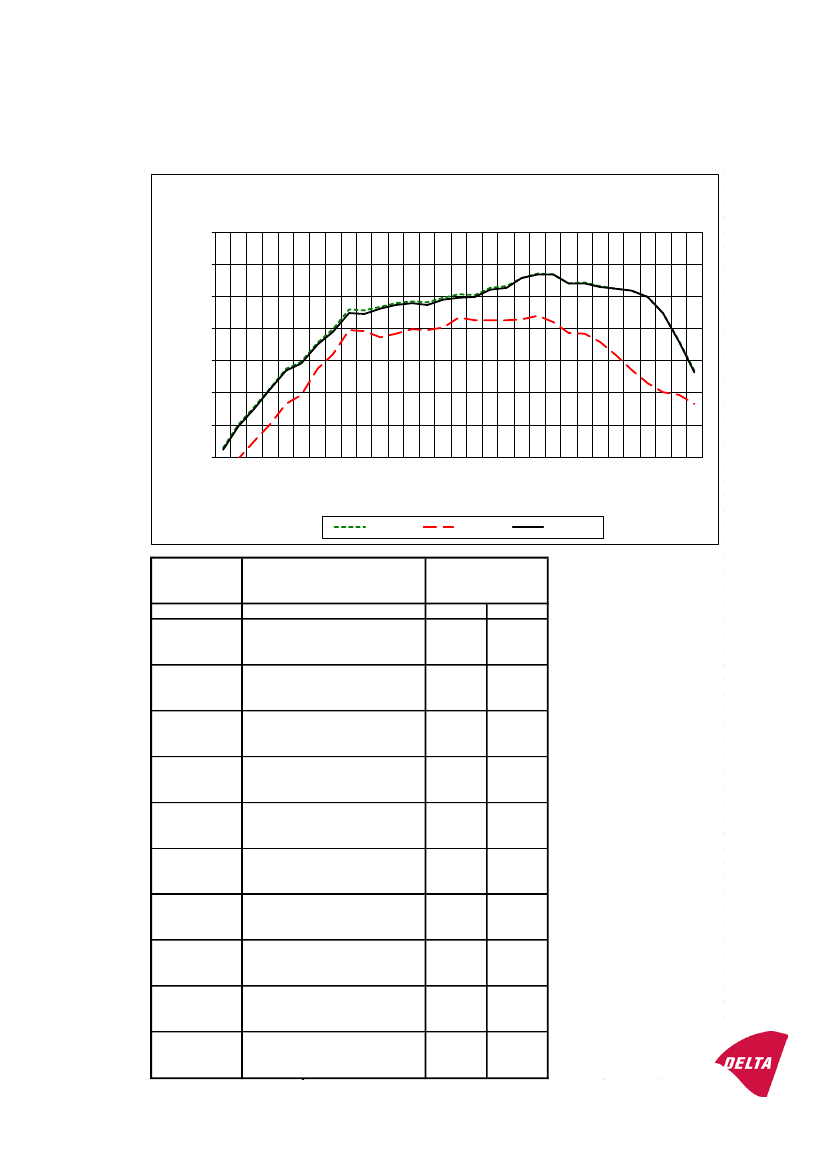

I Bilag 6 og 7 ses de beregnede A-vægtede 1/3- og 1/1-oktavspektre fra henholdsvis

10 Hz-10 kHz og 16 Hz-8 kHz for referencevindhastighederne 6 m/s og 8 m/s.

Af Tabel 3 fremgår antallet af spektre anvendt til beregning af middelværdierne.

Vindhastighed

Totalstøj

Baggrundsstøj

5,5 m/s ≤ v

ref

< 6,5 m/s

193

7,5 m/s ≤ v

ref

< 8,5 m/s

121

Tabel 3

Antal spektre i referenceintervallerne for målinger på vindmølle T2.

De midlede støjniveauer i måleafstanden 125 m fra vindmøllen ved reference-

vindhastigheden 6 m/s og 8 m/s fremgår af Tabel 4.

Vindhastighed

Totalstøj, L

A,ref

[dB re. 20 μPa]

Baggrundsstøj, L

A,b

[dB re. 20 μPa]

6 m/s

53,9

40,8

8 m/s

56,4

45,3

Tabel 4

Målte middelstøjniveauer ved referencevindhastigheden 6 m/s og 8 m/s. Totalstøjen er ikke

korrigeret for baggrundsstøj for vindmølle T2.

DANAK 100/1818

Side 12 af 72

5.3

Vindmølle T3

Måleresultaterne givet som de ækvivalente totalstøjniveauer, L

Aeq

(10 sekunder) og

baggrundsstøjniveauer vist som funktion af vindhastigheden fremgår af Bilag 8.

De målte 1/3-oktavspektre er sorteret efter vindhastighed, og for 6 m/s og 8 m/s er

middelspektret bestemt for både totalstøjen og baggrundsstøjen. Totalstøjspektret er

korrigeret med det tilhørende baggrundsstøjspektrum.

I Bilag 9 og 10 ses de beregnede A-vægtede 1/3- og 1/1-oktavspektre fra henholdsvis

10 Hz-10 kHz og 16 Hz-8 kHz for referencevindhastighederne 6 m/s og 8 m/s.

Af Tabel 5 fremgår antallet af spektre anvendt til beregning af middelværdierne.

Vindhastighed

Totalstøj

Baggrundsstøj

5,5 m/s ≤ v

ref

< 6,5 m/s

114

7,5 m/s ≤ v

ref

< 8,5 m/s

745

Tabel 5

Antal spektre i referenceintervallerne for målinger på vindmølle T3.

De midlede støjniveauer i måleafstanden 125 m fra vindmøllen ved reference-

vindhastighederne 6 m/s og 8 m/s fremgår af Tabel 6.

Vindhastighed

Totalstøj, L

A,ref

[dB re. 20 μPa]

Baggrundsstøj, L

A,b

[dB re. 20 μPa]

6 m/s

56,5

44,9

8 m/s

57,3

44,9

Tabel 6

Målte middelstøjniveauer ved referencevindhastighederne ved 6 m/s og 8 m/s. Totalstøjen

er ikke korrigeret for baggrundsstøj for vindmølle T3.

DANAK 100/1818

Side 13 af 72

5.4

Vindmølle T4

Måleresultaterne givet som de ækvivalente totalstøjniveauer, L

Aeq

(10 sekunder) og

baggrundsstøjniveauer vist som funktion af vindhastigheden fremgår af Bilag 11.

De målte 1/3-oktavspektre er sorteret efter vindhastighed, og for 6 m/s og 8 m/s er

middelspektret bestemt for både totalstøjen og baggrundsstøjen. Totalstøjspektret er

korrigeret med det tilhørende baggrundsstøjspektrum.

I Bilag 12 og 13 ses de beregnede A-vægtede 1/3- og 1/1-oktavspektre fra henholdsvis

10 Hz-10 kHz og 16 Hz-8 kHz for referencevindhastighederne 6 m/s og 8 m/s.

Af Tabel 7 fremgår antallet af spektre anvendt til beregning af middelværdierne.

Vindhastighed

Totalstøj

Baggrundsstøj

5,5 m/s ≤ v

ref

< 6,5 m/s

7,5 m/s ≤ v

ref

< 8,5 m/s

375

193

Tabel 7

Antal spektre i referenceintervallerne for målinger på vindmølle T4.

De midlede støjniveauer i måleafstanden 125 m fra vindmøllen ved reference-

vindhastighederne 6 m/s og 8 m/s fremgår af Tabel 8.

Vindhastighed

Totalstøj, L

A,ref

[dB re. 20 μPa]

Baggrundsstøj, L

A,b

[dB re. 20 μPa]

6 m/s

54,9

44,4

8 m/s

57,9

45,0

Tabel 8

Målte middelstøjniveauer ved referencevindhastighederne ved 6 m/s og 8 m/s. Totalstøjen

er ikke korrigeret for baggrundsstøj for vindmølle T4.

DANAK 100/1818

Side 14 af 72

5.5

Vindmølle T5

Måleresultaterne givet som de ækvivalente totalstøjniveauer, L

Aeq

(10 sekunder) og

baggrundsstøjniveauer vist som funktion af vindhastigheden fremgår af Bilag 14.

De målte 1/3-oktavspektre er sorteret efter vindhastighed, og for 6 m/s og 8 m/s er

middelspektret bestemt for både totalstøjen og baggrundsstøjen. Totalstøjspektret er

korrigeret med det tilhørende baggrundsstøjspektrum.

I Bilag 15 og 16 ses de beregnede A-vægtede 1/3- og 1/1-oktavspektre fra henholdsvis

10 Hz-10 kHz og 16 Hz-8 kHz for referencevindhastighederne 6 m/s og 8 m/s.

Af Tabel 9 fremgår antallet af spektre anvendt til beregning af middelværdierne.

Vindhastighed

Totalstøj

Baggrundsstøj

5,5 m/s ≤ v

ref

< 6,5 m/s

140

7,5 m/s ≤ v

ref

< 8,5 m/s

421

Tabel 9

Antal spektre i referenceintervallerne for målinger på vindmølle T5.

De midlede støjniveauer i måleafstanden 125 m fra vindmøllen ved reference-

vindhastighederne 6 m/s og 8 m/s fremgår af Tabel 10.

Vindhastighed

Totalstøj, L

A,ref

[dB re. 20 μPa]

Baggrundsstøj, L

A,b

[dB re. 20 μPa]

6 m/s

55,6

43,4

8 m/s

58,5

45,0

Tabel 10

Målte middelstøjniveauer ved referencevindhastighederne ved 6 m/s og 8 m/s. Totalstøjen

er ikke korrigeret for baggrundsstøj for vindmølle T5.

DANAK 100/1818

Side 15 af 72

5.6

Vindmølle T6

Måleresultaterne givet som de ækvivalente totalstøjniveauer, L

Aeq

(10 sekunder) og

baggrundsstøjniveauer vist som funktion af vindhastigheden fremgår af Bilag 17.

De målte 1/3-oktavspektre er sorteret efter vindhastighed, og for 6 m/s og 8 m/s er

middelspektret bestemt for både totalstøjen og baggrundsstøjen. Totalstøjspektret er

korrigeret med det tilhørende baggrundsstøjspektrum.

I Bilag 18 og 19 ses de beregnede A-vægtede 1/3- og 1/1-oktavspektre fra henholdsvis

10 Hz-10 kHz og 16 Hz-8 kHz for referencevindhastighederne 6 m/s og 8 m/s.

Af Tabel 11 fremgår antallet af spektre anvendt til beregning af middelværdierne.

Vindhastighed

Totalstøj

Baggrundsstøj

5,5 m/s ≤ v

ref

< 6,5 m/s

125

7,5 m/s ≤ v

ref

< 8,5 m/s

308

119

Tabel 11

Antal spektre i referenceintervallerne for målinger på vindmølle T6.

De midlede støjniveauer i måleafstanden 125 m fra vindmøllen ved reference-

vindhastighederne 6 m/s og 8 m/s fremgår af Tabel 12.

Vindhastighed

Totalstøj, L

A,ref

[dB re. 20 μPa]

Baggrundsstøj, L

A,b

[dB re. 20 μPa]

6 m/s

57,7

39,1

8 m/s

59,0

39,1

Tabel 12

Målte middelstøjniveauer ved referencevindhastighederne ved 6 m/s og 8 m/s. Totalstøjen

er ikke korrigeret for baggrundsstøj for vindmølle T6.

DANAK 100/1818

Side 16 af 72

Beregning af lydeffektniveau

Beregningen af vindmøllernes lydeffektniveau, L

WA,ref

, i 1/3- og 1/1-oktavbånd ved

referencevindhastighederne 6 m/s og 8 m/s er foretaget ud fra den antagelse, at støjen

udstråles fra en punktkilde placeret i navhøjde.

ref

⋅

log 4

−

hvor

R = den aktuelle måleafstand mellem mikrofonen og vindmøllens fod

h = vindmøllens navhøjde

( (

))

Der korrigeres med -6 dB, da mikrofonen er placeret på en reflekterende flade.

Vindmøllernes lydeffektniveauer ved referencevindhastighederne 6 m/s og 8 m/s,

WA,ref

, fremgår af Tabel 13.

Vindhastighed

WA,ref

[dB re. 1 pW]; T1

WA,ref

[dB re. 1 pW]; T2

WA,ref

[dB re. 1 pW]; T3

WA,ref

[dB re. 1 pW]; T4

WA,ref

[dB re. 1 pW]; T5

WA,ref

[dB re. 1 pW]; T6

6 m/s

105,4

102,1

104,4

103,0

103,7

106,1

8 m/s

105,5

104,5

105,2

106,1

106,7

107,4

Tabel 13

Lydeffektniveauer ved 6 m/s og 8 m/s.

I Bilag 20-25 er vindmøllernes lydeffektniveau, L

WA,ref

, i 1/3- og 1/1-oktavbånd vist for

vindhastigheder på henholdsvis 6 m/s og 8 m/s.

DANAK 100/1818

Side 17 af 72

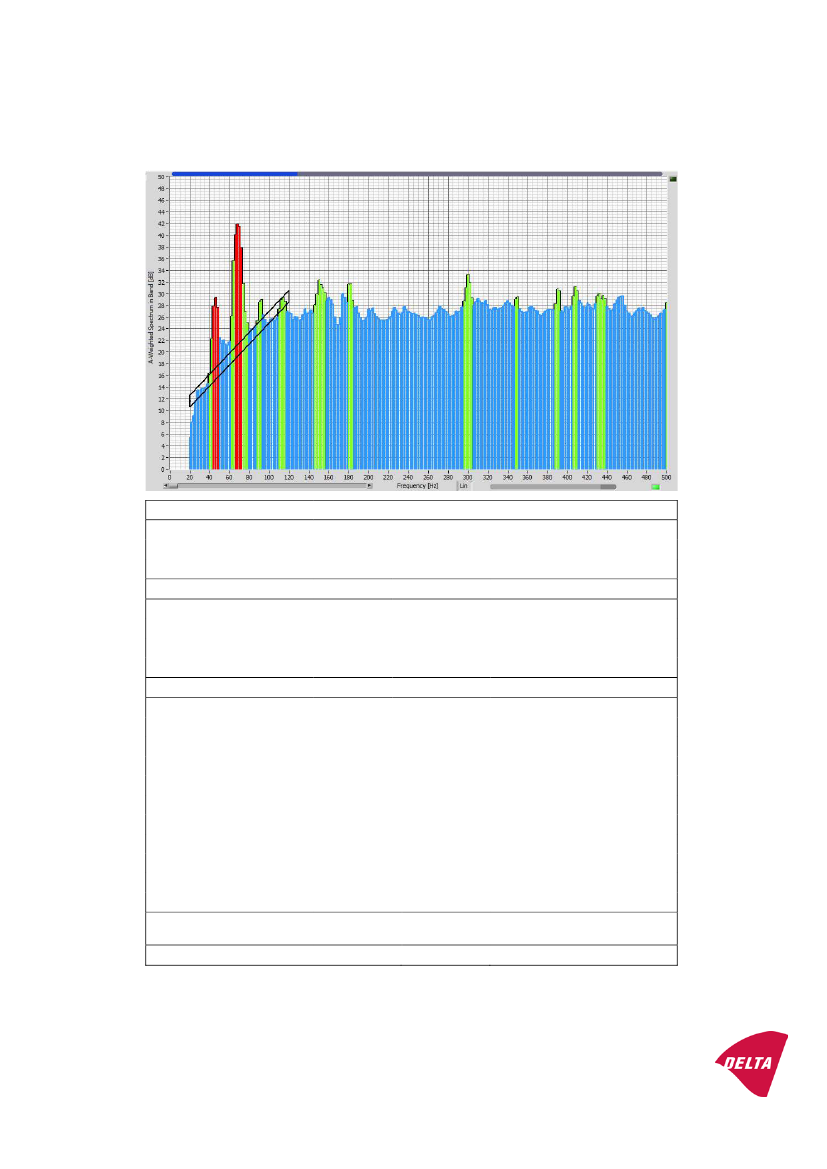

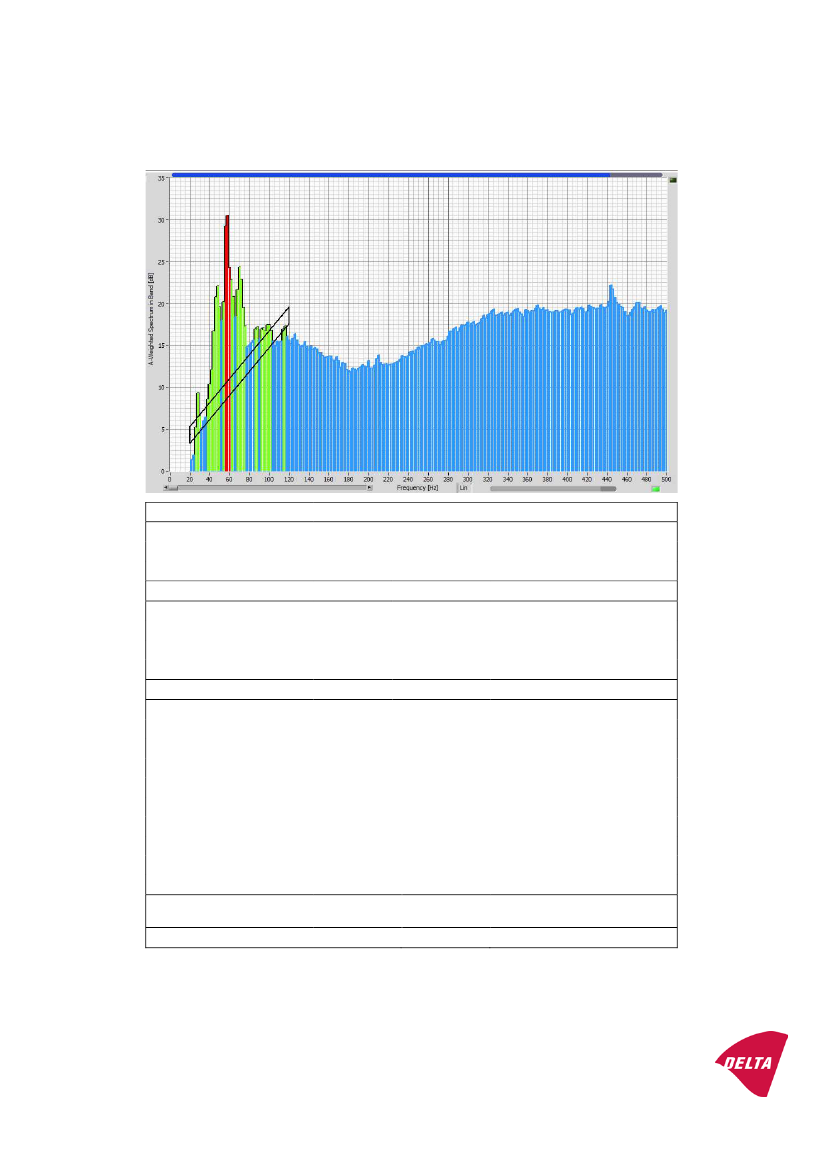

Toneanalyse

Der er foretaget analyse af tydeligt hørbare toner i støjen for målinger i referenceafstanden

på 125 m. Analyserne er foretaget i henhold til Miljøministeriets bekendtgørelse nr. 1284.

Den ét-minuts periode under målingerne, hvor tonaliteten var kraftigst, er identificeret og

analyseret for tonalitet. De viste analyser er foretaget på A-vægtede spektre.

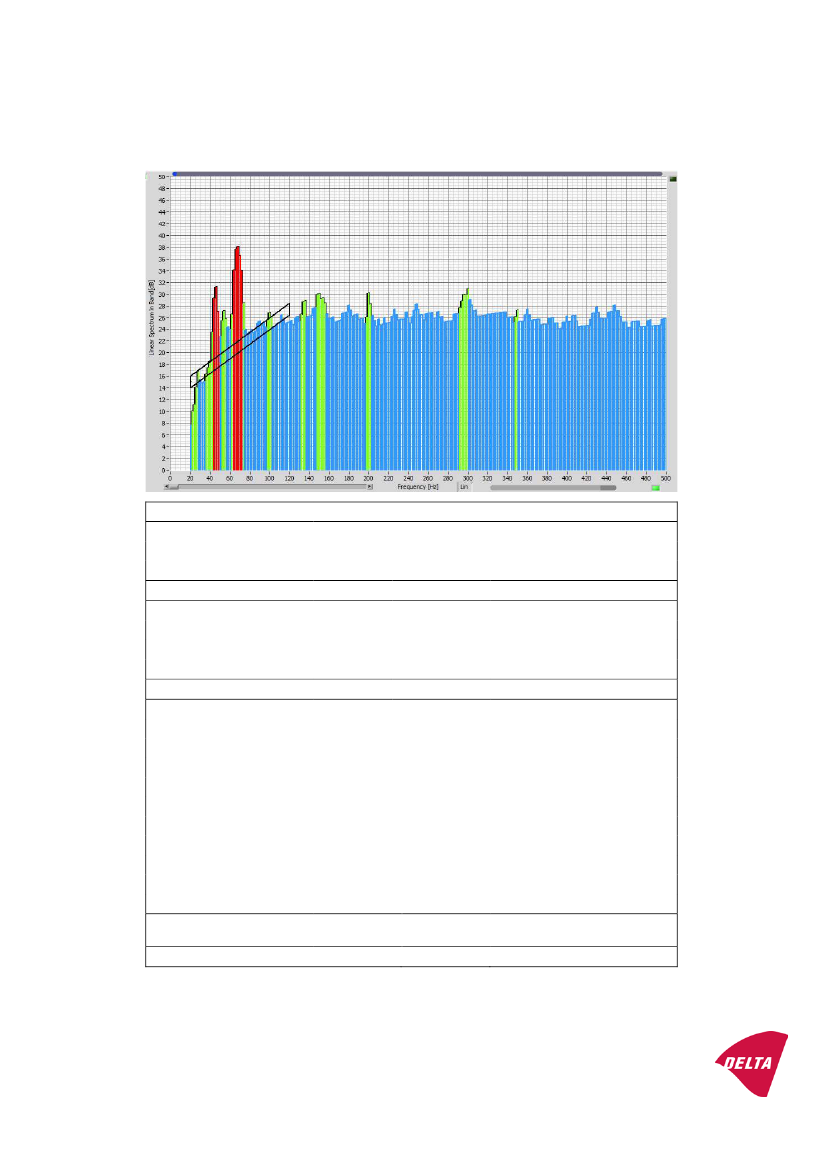

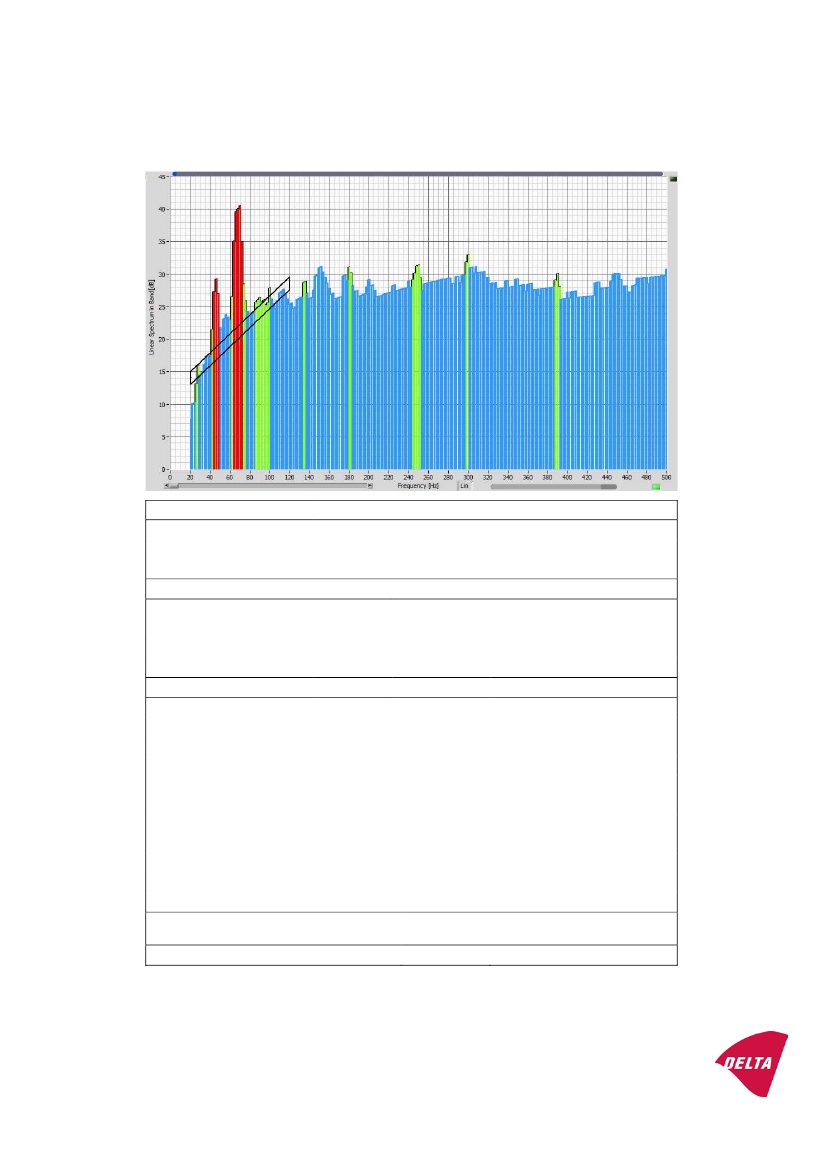

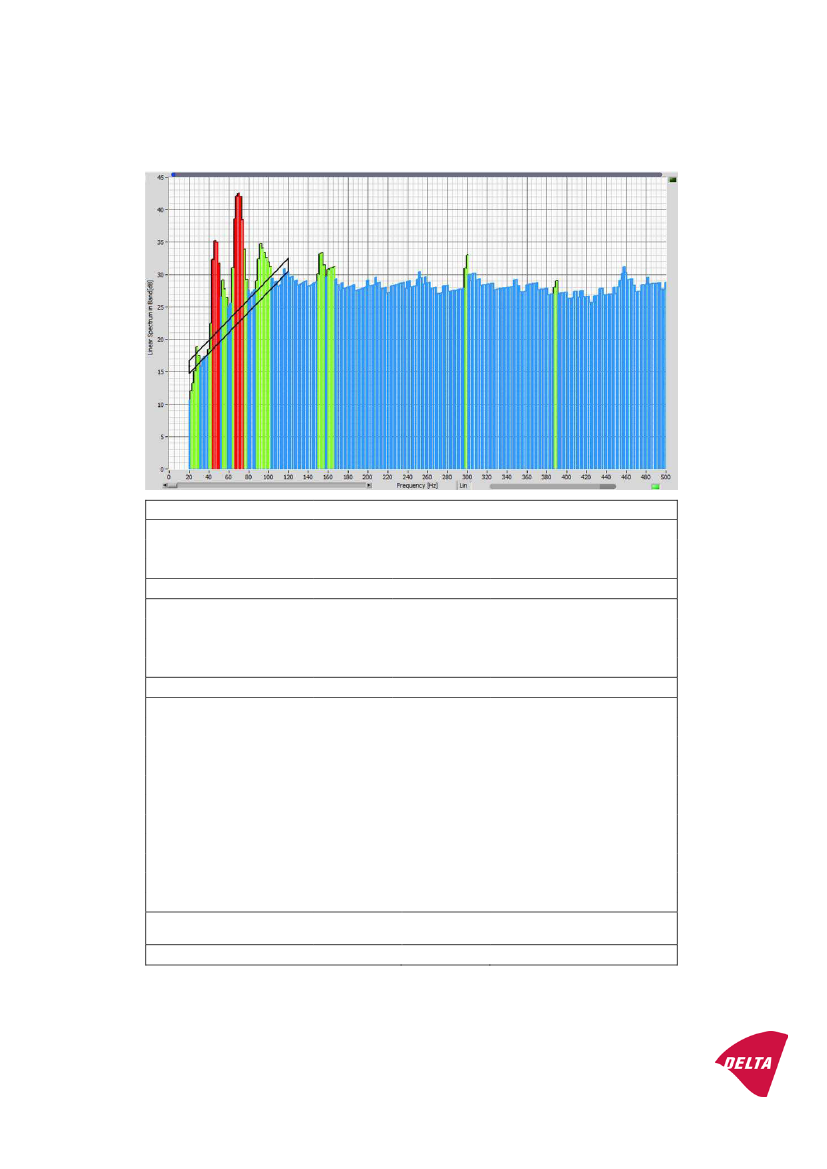

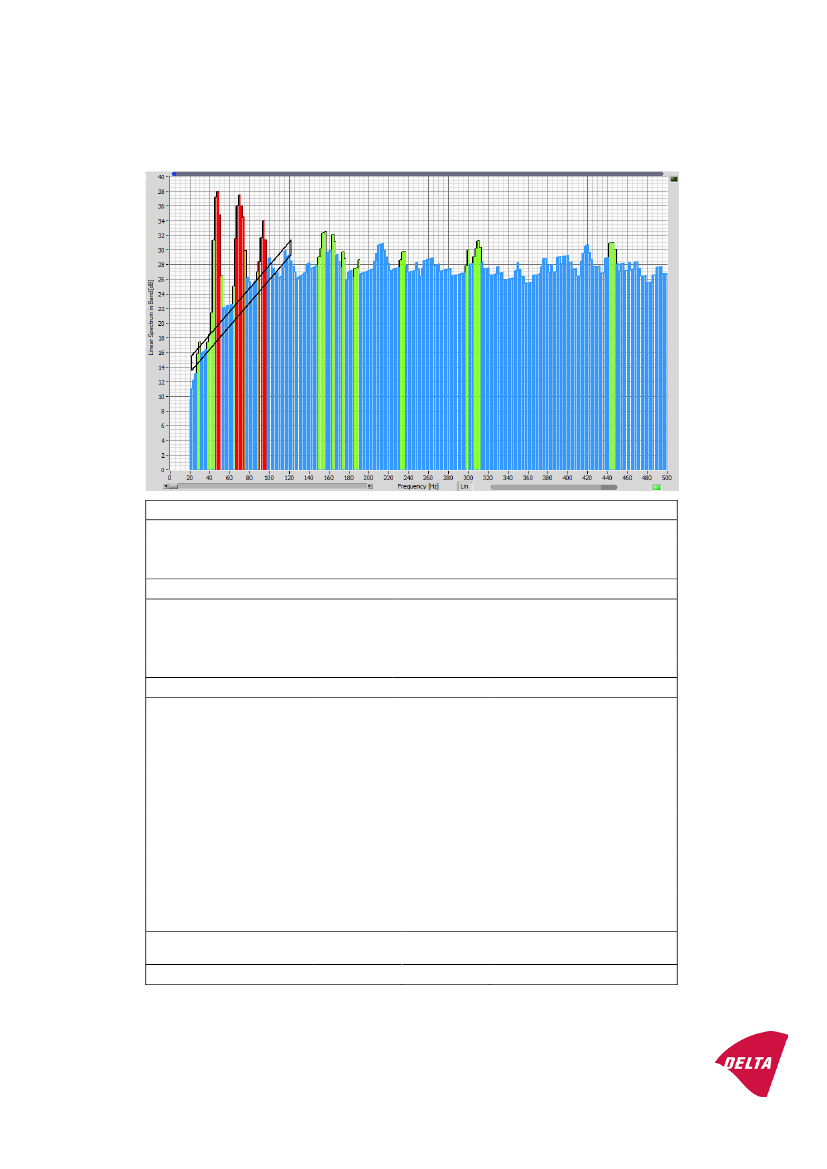

I Bilag 26-31 er toneanalyser for målinger foretaget i referenceafstanden for de enkelte

vindmøller vist for den ét-minuts periode under målingerne, hvor tonaliteten var kraftigst.

Vindmølle T1

ΔL

= L

- L

= 6,6 dB ligger 2,1 dB over kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Vindmølle T2

ΔL

= L

- L

= 4,4 dB ligger 0,1 dB under kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Vindmølle T3

ΔL

= L

- L

= 5,8 dB ligger 1,3 dB over kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Vindmølle T4

ΔL

= L

- L

= 4,4 dB ligger 0,1 dB under kriteriekurven for tildeling af genetillæg ved

72 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Vindmølle T5

ΔL

= L

- L

= 6,0 dB ligger 1,5 dB over kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Vindmølle T6

ΔL

= L

- L

= 6,5 dB ligger 2,0 dB over kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Analyserne viser, at de kraftigste toner fra vindmøllerne T1, T3, T5 og T6 var tydeligt

hørbare på pladen 125 m fra vindmøllen. Toneindholdet i støjen fra parken med alle møller

i drift er derfor undersøgt i fire forskellige punkter omkring parken for at fastslå om der

skal gives tonetillæg. De fire punkters placering er som følger:

Punkt 1:

Punkt 2:

Punkt 3:

Punkt 4:

500 m vest for mølle T1 på åben mark.

575 m vest for mølle T3 i retning imod beregningspunkt H.

500 m nord for mølle T3 og 525 m nordvest for mølle T6 på åben mark.

855 m nord for mølle T6 og 1005 m nord for mølle T3, 30 m fra huset ved

beregningspunkt L.

I Bilag 32-35 er toneanalyser for målinger foretaget i referenceafstanden for de enkelte

vindmøller vist for den ét-minuts periode under målingerne, hvor tonaliteten var kraftigst.

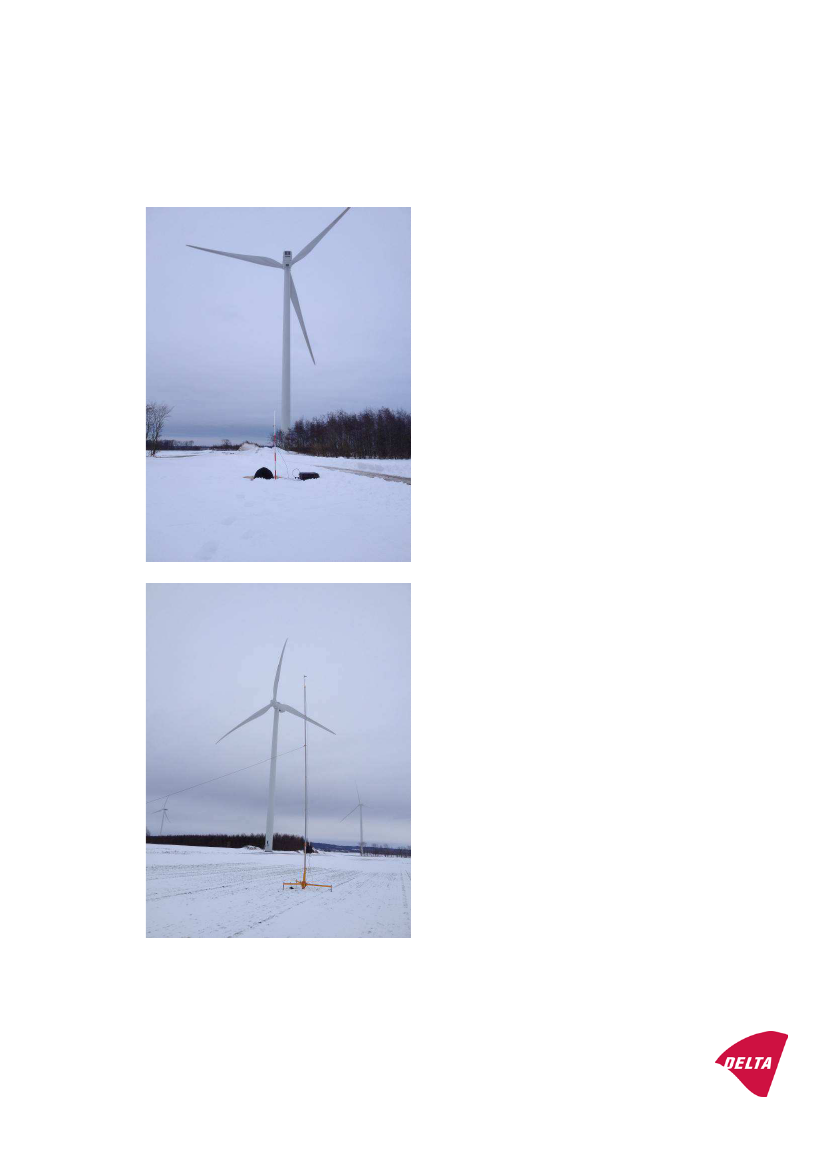

Fotos af målepositionerne er vist i Bilag 44-47.

DANAK 100/1818

Side 18 af 72

Punkt 1

ΔL

= L

- L

= 3,0 dB ligger 1,5 dB under kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Punkt 2

ΔL

= L

- L

= 0,3 dB ligger 4,2 dB under kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Punkt 3

ΔL

= L

- L

= 1,6 dB ligger 2,9 dB under kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

Punkt 4

ΔL

= L

- L

= 3,3 dB ligger 1,2 dB under kriteriekurven for tildeling af genetillæg ved

70 Hz i henhold til Miljøstyrelsens vejledning 6/1984.

DANAK 100/1818

Side 19 af 72

Beregning af støjbidrag

Der er foretaget beregninger af støjbidraget if. Bekendtgørelse nr. 1284 i 15 immissions-

punkter rundt om vindmøllerne.

Koordinater for vindmøller og immissionspunkter er i overensstemmelse med tidligere

beregninger udført i forbindelse med projektering af vindmøllerne og de enkelte punkters

placering fremgår af kortet vist i Bilag 36. Kildestyrkeværdierne for den gamle Windworld

120 kW vindmølle og BONUS 150 kW vindmøllen er hentet fra Bilag 1 i "Støj fra vind-

møller - Vejledning fra Miljøstyrelsen nr. 1, 2012" (100-300 kW). Afstande fra alle otte

vindmøller til de enkelte beregningspunkter fremgår af Tabel 14, hvor resultatet af bereg-

ningerne ligeledes er vist.

[dB re. 20 μPa]

Beregningspunkt

752

936

1741

984

1318

1632

1623

1234

926

2309

862

1886

794

616

633

1143

1149

1684

1266

1370

1478

1295

876

921

2248

1306

1449

1244

1046

1032

1567

1473

1746

1626

1557

1453

1063

646

1116

2276

1753

1024

1694

1489

1461

Afstand [m]

1067 1392

1320 1498

2101 2067

721 1100

934 1034

1271 1092

1366 984

1421 1148

1289 1307

2671 2629

926 1370

1780 1329

969 1382

883 1246

948 1272

1772

1775

2131

1519

1293

1084

689

1013

1470

2663

1817

879

1814

1652

1657

4763

4396

3731

4997

4713

4212

3518

3096

3895

3773

5126

2726

5017

4769

4690

4045

3662

2987

4363

4144

3707

3013

2384

3162

3047

4438

2204

4315

4061

3976

6 m/s

Beregnet

krav

37,9

36,3

31,5

38,0

36,8

36,4

39,7

37,7

28,2

37,2

37,6

39,7

39,4

8 m/s

Beregnet

krav

39,3

37,9

33,4

40,2

39,1

38,5

41,4

41,3

39,3

30,2

38,9

39,2

39,1

41,0

40,7

Tabel 14

De samlede, beregnede støjniveauer for de otte vindmøller i hver naboposition for refe-

rencevindhastighederne 6 m/s og 8 m/s.

Da der ikke er tydeligt hørbare toner eller impulser i støjemissionen fra vindmøllerne, skal

der ikke adderes 5 dB tone- eller impulstillæg. Værdierne i Tabel 14 er dermed lig støjbe-

lastningen L

. Vurdering af impulser er foretaget subjektivt i forbindelse med målingerne.

8.1

Lavfrekvent støj

Der er foretaget beregninger af det lavfrekvente støjbidrag if. Bekendtgørelse nr. 1284 i de

samme 15 immissionspunkter for de samme otte vindmøller som for den normale støj. Re-

sultatet af den lavfrekvente støjberegning fremgår af Tabel 15.

DANAK 100/1818

Side 20 af 72

pALF,tot

[dB re. 20 μPa]

Beregningspunkt

6 m/s

Beregnet

krav

11,6

10,6

7,0

12,1

11,1

10,4

12,2

12,9

11,7

4,7

11,2

10,6

11,4

12,9

12,7

8 m/s

Beregnet

krav

17,3

16,3

12,7

17,9

16,9

16,2

17,8

18,5

17,4

10,4

16,9

16,1

17,1

18,6

18,4

Tabel 15

De samlede, beregnede lavfrekvente støjniveauer for de seks vindmøller i hver nabopositi-

on for referencevindhastighederne 6 m/s og 8 m/s.

Usikkerhed

Ubestemtheden ved beregning af støjniveauet i omgivelserne L

±2

dB ved 90 %

dobbeltsidet konfidens i henhold til Miljøministeriets bekendtgørelse nr. 1284 af

15. december 2011: ”Bekendtgørelse om støj fra vindmøller”.

10.

Konklusion

Lydeffektniveauerne bestemt i henhold til Miljøministeriets bekendtgørelse nr. 1284 for

seks Vestas V90 3 MW vindmøller ved referencevindhastighederne 6 m/s og 8 m/s,

WA,ref

, fremgår af Tabel 16.

Vindhastighed

WA,ref

[dB re. 1 pW]; T1

WA,ref

[dB re. 1 pW]; T2

WA,ref

[dB re. 1 pW]; T3

WA,ref

[dB re. 1 pW]; T4

WA,ref

[dB re. 1 pW]; T5

WA,ref

[dB re. 1 pW]; T6

6 m/s

105,4

102,1

104,4

103,0

103,7

106,1

8 m/s

105,5

104,5

105,2

106,1

106,7

107,4

Tabel 16

Lydeffektniveauer ved 6 m/s og 8 m/s.

DANAK 100/1818

Side 21 af 72

I Bilag 20-25 fremgår vindmøllens lydeffektniveau L

WA,ref

i 1/3- og 1/1-oktavbånd for

vindhastigheder på henholdsvis 6 m/s og 8 m/s.

Der er foretaget analyse for tydeligt hørbare toner i støjen i referenceafstanden. Analysen

er udført i henhold til Miljøministeriets bekendtgørelse nr. 1284. Der er ikke konstateret

indhold af tydeligt hørbare toner i støjen fra vindmøllerne i referenceafstanden.

Der er foretaget beregning af støjbelastninger i 15 beregningspunkter ved vindmøl-

leparken. Støjbelastningen, L

, for de mest belastede boliger, ved de to referencevindha-

stigheder, er anført i nedenstående tabel afrundet til nærmeste hele dB. Resultater for alle

15 beregningspunkter er angivet i Tabel 14 i rapporten.

Vindhastighed

[dB re. 20

μPa],

beregningspunkt G

6 m/s

Beregnet

Krav

8 m/s

Beregnet

Krav

På lignende måde er der foretaget beregning af den lavfrekvente støjbelastning i de samme

15 beregningspunkter. Den lavfrekvente støjbelastning, L

pALF,tot

, for den mest belastede

bolig for de to referencevindhastigheder er anført i nedenstående tabel afrundet til nærme-

ste hele dB. Resultater for alle 15 beregningspunkter er angivet i Tabel 15 i rapporten.

Vindhastighed

rpALF,tot

[dB re. 20

μPa]

Beregningspunkt N

6 m/s

Beregnet

Krav

8 m/s

Beregnet

Krav

Ud fra de bestemte støjbelastninger kan der for den pågældende vindmøllepark ikke kon-

stateres overskridelse af grænseværdierne angivet i Miljøministeriets bekendtgørelse nr.

1284.

DANAK 100/1818

Side 22 af 72

Bilag 1: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T1

Måleobjekt

Vestas V90 mode 2

Pulsen T1

Måledato

28. november 2013

Vestas V90 mode 2

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 23 af 72

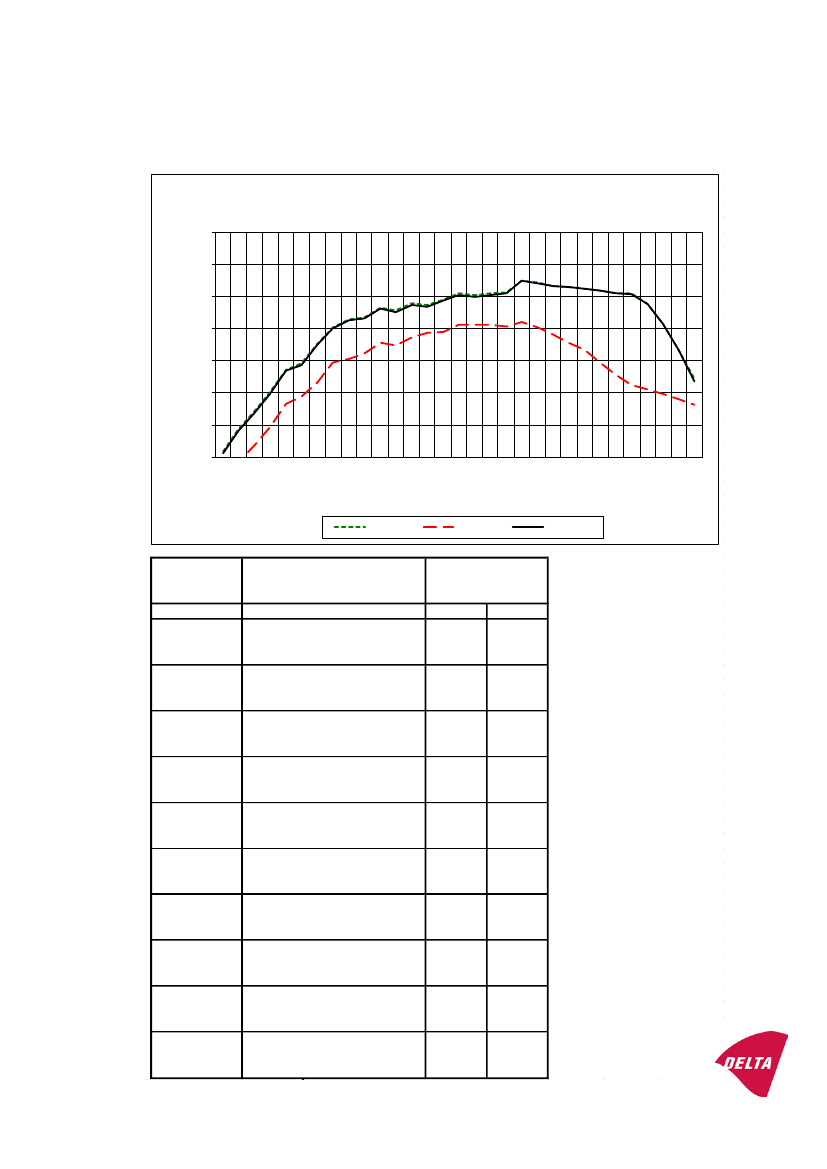

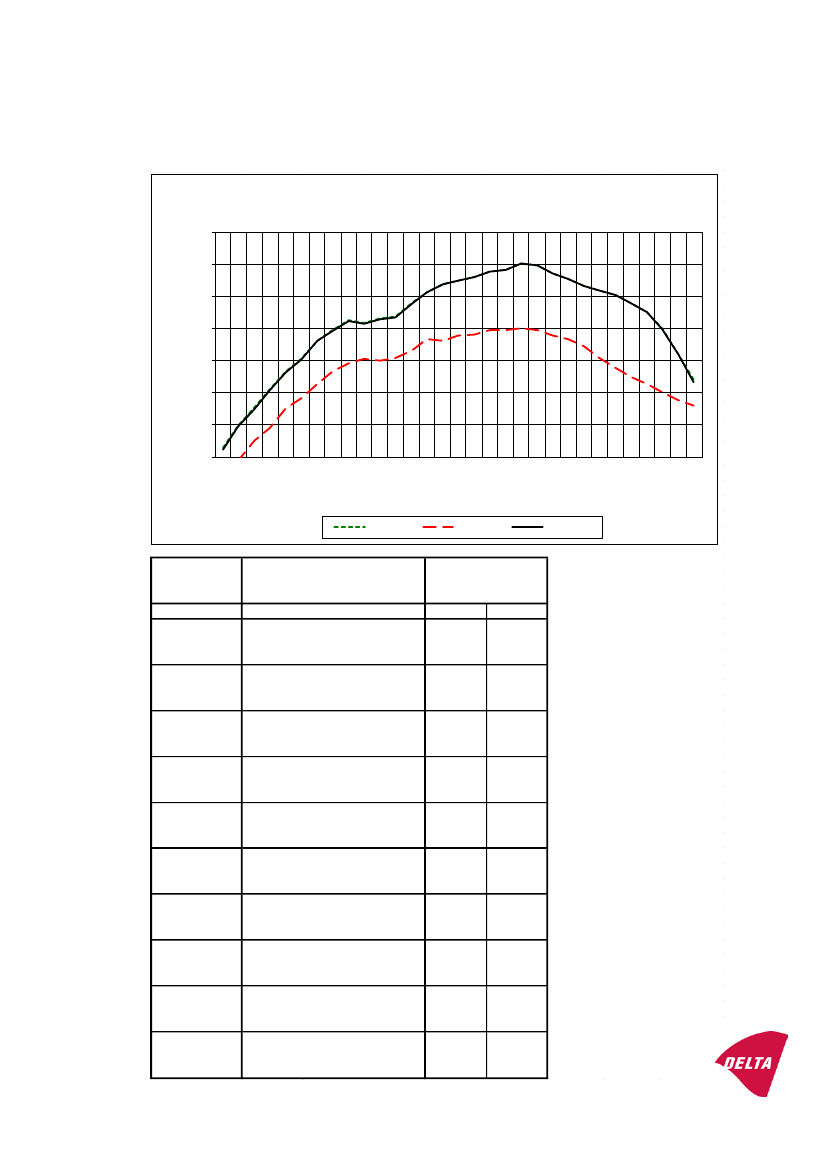

Bilag 2: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T1

6 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

6 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-8,4

-1,2

4,3

10,2

15,3

19,0

25,1

28,7

34,6

33,7

35,2

37,0

40,1

38,6

41,0

43,5

44,6

45,1

47,9

48,4

48,5

47,1

45,8

44,5

44,3

43,6

41,7

37,6

32,6

23,9

14,7

1/3-oktav

Bag. støj

-20,7

-14,4

-8,4

-3,0

3,9

7,0

14,5

19,5

24,2

26,9

24,3

24,8

25,5

27,7

27,1

29,5

32,3

31,4

32,3

33,5

31,3

29,7

27,9

26,7

24,3

21,3

18,2

15,3

12,4

10,7

1/1-oktav

Korrigeret Frekvens

Korrigeret

-8,7

-1,5

4,1

11,2

9,9

15,0

18,7

31,5

26,1

24,7

28,1

34,2

37,1

32,7

34,8

36,7

125

42,5

40,0

38,2

40,8

250

46,0

43,3

44,3

44,9

500

50,7

47,8

48,3

48,4

1000

52,7

46,9

45,7

44,4

2000

49,6

44,3

43,6

41,7

4000

46,3

37,6

32,5

23,6

8000

33,1

12,6

DANAK 100/1818

Side 24 af 72

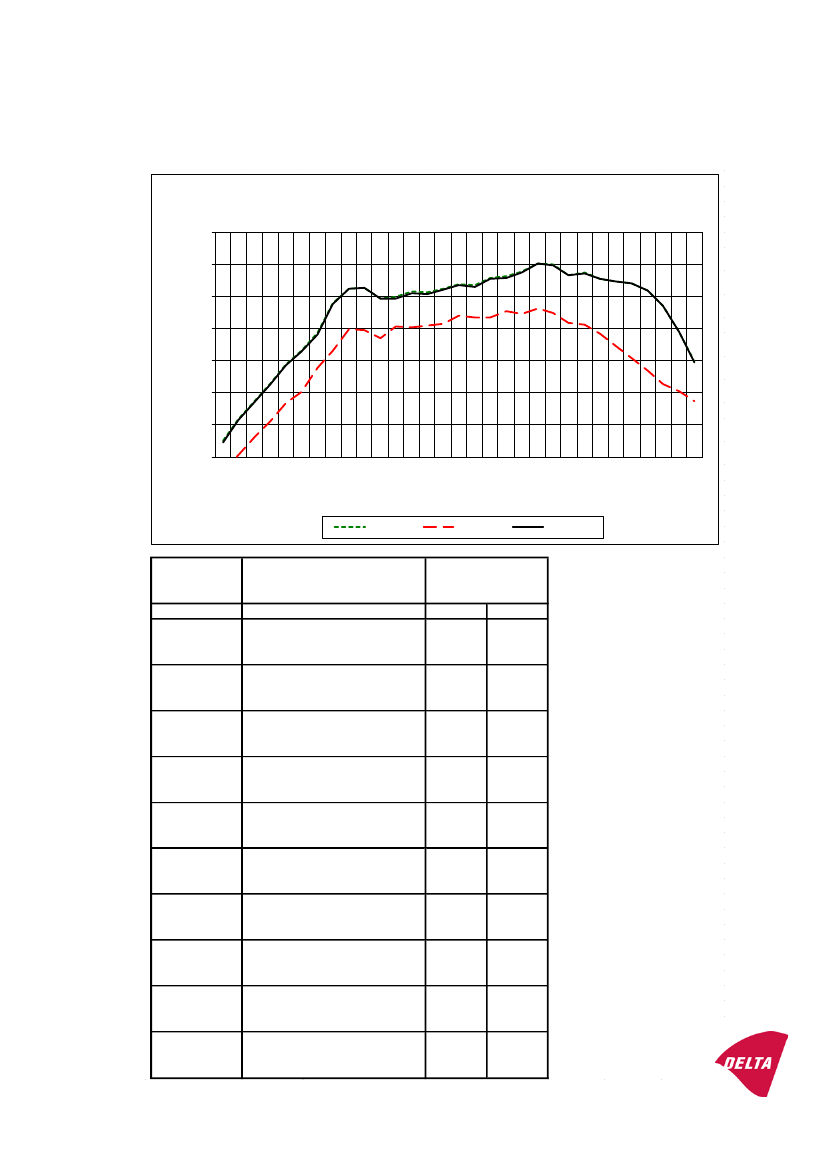

Bilag 3: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T1

8 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

8 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-7,1

0,2

5,8

11,2

16,8

20,5

27,4

33,0

43,1

39,8

36,9

38,0

40,2

39,6

40,4

43,1

43,9

44,6

47,1

47,9

48,5

47,4

46,0

44,9

44,6

43,9

42,1

38,1

33,3

24,7

15,8

1/3-oktav

Bag. støj

-20,0

-14,2

-8,4

-3,1

4,2

7,6

15,8

22,7

25,6

29,3

25,7

26,3

28,5

28,2

30,8

32,6

32,0

33,0

34,3

34,7

33,0

31,8

30,6

30,0

27,3

24,0

20,6

17,2

13,7

11,6

1/1-oktav

Korrigeret Frekvens

Korrigeret

-7,4

0,1

5,7

12,4

11,0

16,6

20,3

31,5

28,2

27,1

32,6

43,0

44,8

39,4

36,6

37,7

125

43,1

40,0

39,3

40,1

250

45,8

42,8

43,6

44,3

500

49,9

46,9

47,7

48,3

1000

52,6

47,3

45,9

44,8

2000

49,9

44,4

43,8

42,0

4000

46,7

38,1

33,2

24,3

8000

33,7

13,7

DANAK 100/1818

Side 25 af 72

Bilag 4: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T2 ved 6 m/s

Måleobjekt

Vestas V90 mode 2

Pulsen T2

Måledato

4. februar 2014

Vestas V90 mode 2

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 26 af 72

Bilag 5: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T2 ved 8 m/s

Måleobjekt

Vestas V90 3 MW mode 2

Pulsen T2

Måledato

3. marts 2014

Vestas V90 3 MW mode 2

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 27 af 72

Bilag 6: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T2

6 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

6 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-8,4

-1,4

4,2

10,1

17,2

19,1

25,4

30,4

32,9

33,4

36,5

35,5

37,8

37,4

39,1

40,9

40,5

40,9

41,3

45,0

44,2

43,3

42,9

42,4

41,7

41,0

40,8

37,6

31,6

23,2

14,3

1/3-oktav

Bag. støj

-18,2

-11,8

-6,3

-0,7

6,4

8,8

13,3

19,4

20,6

22,2

25,5

24,8

27,2

28,6

29,0

31,2

31,0

31,1

30,5

31,9

30,3

28,1

25,7

23,3

19,5

15,5

12,4

10,9

9,5

8,0

6,4

1/1-oktav

Korrigeret Frekvens

Korrigeret

-8,9

-1,8

3,8

11,0

9,7

16,9

18,7

31,5

26,5

25,1

30,0

32,7

36,9

33,1

36,1

35,1

125

41,1

37,4

36,8

38,6

250

43,6

40,4

40,0

40,4

500

45,2

40,9

44,8

44,0

1000

48,8

43,1

42,8

42,3

2000

47,1

41,7

41,0

40,8

4000

44,8

37,6

31,5

23,0

8000

32,2

13,6

DANAK 100/1818

Side 28 af 72

Bilag 7: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T2

8 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

8 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-3,2

3,1

8,5

13,6

19,3

23,3

29,6

36,8

42,0

40,0

40,4

39,6

41,0

39,5

41,4

44,2

42,7

42,8

43,8

45,4

47,3

46,6

43,8

44,3

43,3

43,1

40,8

35,9

28,7

21,8

1/3-oktav

Bag. støj

-10,2

-5,2

-0,3

3,4

8,5

12,0

18,4

28,3

27,1

28,8

30,1

29,9

30,4

31,7

33,2

35,4

34,4

34,6

34,5

34,2

36,7

34,2

30,4

29,7

26,4

23,8

21,0

18,5

17,3

17,0

16,9

1/1-oktav

Korrigeret Frekvens

Korrigeret

-4,2

2,4

7,9

14,5

13,1

18,9

23,0

31,5

30,4

29,2

36,2

41,9

44,6

39,7

40,0

39,1

125

44,7

40,6

38,8

40,6

250

46,2

43,6

42,0

42,1

500

47,2

43,2

45,0

46,9

1000

50,9

46,3

43,6

44,2

2000

48,5

43,3

43,1

4000

47,2

40,8

35,8

28,4

8000

36,6

20,1

DANAK 100/1818

Side 29 af 72

Bilag 8: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T3

Måleobjekt

Vestas V90 mode 2

Pulsen T3

Måledato

28. november 2013

Vestas V90 mode 2

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 30 af 72

Bilag 9: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T3

6 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

6 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-8,4

-1,1

4,6

10,7

16,2

19,7

25,4

28,8

34,2

33,8

35,3

36,4

39,2

39,5

42,3

44,4

42,9

45,8

45,3

47,6

48,2

46,8

44,8

43,6

43,0

41,6

40,5

37,0

30,6

21,5

12,3

1/3-oktav

Bag. støj

-18,2

-11,2

-4,9

0,9

10,6

11,8

16,4

22,3

26,1

25,8

26,8

27,3

30,3

31,8

33,0

33,9

33,6

35,1

34,3

36,2

36,7

34,4

29,5

28,3

24,6

23,2

16,5

14,3

11,0

9,5

7,8

1/1-oktav

Korrigeret Frekvens

Korrigeret

-8,9

-1,6

4,1

11,4

10,2

14,8

19,0

31,5

26,2

24,9

27,7

33,4

36,8

33,1

34,6

35,8

125

41,4

38,6

38,7

41,8

250

46,8

43,9

42,3

45,4

500

49,2

44,9

47,2

47,9

1000

52,0

46,5

44,6

43,5

2000

48,5

43,0

41,6

40,5

4000

44,9

37,0

30,6

21,2

8000

31,1

10,5

DANAK 100/1818

Side 31 af 72

Bilag 10: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T3

8 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

8 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-8,4

-1,2

4,6

10,6

16,4

20,0

26,3

32,2

42,5

38,4

35,9

37,3

40,3

40,6

42,9

44,7

43,5

46,3

45,7

48,0

49,1

47,4

45,5

44,7

43,5

42,0

40,7

37,1

30,8

21,8

12,7

1/3-oktav

Bag. støj

-16,2

-9,5

-3,3

2,4

11,3

14,0

18,4

27,3

29,3

29,5

27,7

27,6

30,7

33,2

33,8

35,2

34,2

34,9

33,9

34,2

35,2

33,4

28,7

27,8

24,0

22,8

15,6

13,7

11,0

9,3

8,0

1/1-oktav

Korrigeret Frekvens

Korrigeret

-9,2

-1,9

3,8

11,1

9,9

14,8

18,8

31,5

26,7

25,5

30,5

42,3

43,9

37,9

35,2

36,8

125

42,5

39,8

42,4

250

47,2

44,2

42,9

45,9

500

49,7

45,4

47,8

49,0

1000

52,8

47,3

45,4

44,6

2000

49,3

43,4

41,9

40,7

4000

45,1

37,1

30,7

21,5

8000

31,3

10,9

DANAK 100/1818

Side 32 af 72

Bilag 11: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T4

Måleobjekt

Vestas V90 mode 0

Pulsen T4

Måledato

18. marts 2014

Vestas V90 mode 0

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 33 af 72

Bilag 12: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T4

6 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

6 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-7,4

-0,3

5,2

10,7

16,1

19,9

25,3

29,7

32,6

34,2

35,4

36,6

39,0

38,2

40,1

41,1

42,1

42,8

46,5

46,6

45,2

44,3

42,5

41,4

40,5

40,1

38,3

33,3

25,8

17,4

1/3-oktav

Bag. støj

-13,5

-8,1

-3,6

1,3

7,1

9,8

15,3

21,1

25,1

25,9

23,8

25,6

29,0

29,1

29,9

31,1

34,1

33,4

32,6

33,7

34,8

33,8

32,1

30,1

28,5

31,2

33,2

29,9

17,1

9,3

7,6

1/1-oktav

Korrigeret Frekvens

Korrigeret

-8,6

-1,1

4,5

11,4

10,1

15,5

19,4

31,5

26,3

24,9

29,0

31,7

36,5

33,4

35,1

36,3

125

41,7

38,6

37,6

39,6

250

44,2

40,6

40,1

41,4

500

46,2

42,3

46,2

46,3

1000

50,6

44,9

44,1

42,2

2000

47,4

41,2

40,0

39,1

4000

43,8

37,6

33,2

25,7

8000

34,0

17,0

DANAK 100/1818

Side 34 af 72

Bilag 13: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T4

8 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

8 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-3,7

2,4

7,5

12,4

17,4

21,8

28,9

38,7

37,8

38,9

38,2

39,1

41,8

41,7

43,2

44,4

44,3

45,2

45,9

48,3

49,8

48,0

47,0

45,7

44,5

43,6

43,0

41,3

36,6

29,2

20,7

1/3-oktav

Bag. støj

-9,5

-4,1

-0,5

3,3

8,6

11,3

16,1

22,0

26,0

26,9

25,1

26,5

29,4

30,4

30,9

32,1

34,2

33,7

33,0

34,2

35,4

34,3

32,6

30,7

29,3

31,9

33,7

31,3

19,5

11,1

9,3

1/1-oktav

Korrigeret Frekvens

Korrigeret

-5,1

1,3

6,7

13,2

11,8

16,8

21,5

31,5

29,6

28,6

38,6

37,5

43,0

38,6

38,0

38,9

125

44,5

41,5

41,4

43,0

250

47,8

44,2

43,9

44,9

500

49,6

45,7

48,2

49,6

1000

53,4

47,8

46,9

45,6

2000

50,5

44,3

43,3

42,5

4000

47,1

40,8

36,5

29,1

8000

37,3

20,4

DANAK 100/1818

Side 35 af 72

Bilag 14: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T5

Måleobjekt

Vestas V90 mode 1

Pulsen T5

Måledato

17. februar 2014

Vestas V90 mode 1

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 36 af 72

Bilag 15: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T5

6 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

6 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-7,2

0,0

5,6

11,3

17,3

19,6

25,6

29,7

36,0

35,7

36,8

37,8

38,4

38,1

39,7

40,6

40,5

42,5

43,1

45,9

47,0

44,1

44,2

43,1

42,4

41,7

39,8

34,8

26,0

16,9

1/3-oktav

Bag. støj

-16,5

-10,4

-5,1

0,1

6,5

9,4

17,4

21,9

29,4

29,1

27,2

28,2

29,9

29,5

30,4

33,5

32,5

32,7

32,5

32,8

34,0

32,0

28,7

28,4

25,8

21,8

17,2

12,9

10,2

9,4

6,5

1/1-oktav

Korrigeret Frekvens

Korrigeret

-7,7

-0,4

5,2

12,2

11,0

16,9

19,2

31,5

26,5

24,9

28,9

34,9

38,3

34,6

36,3

37,2

125

41,9

37,8

37,4

39,1

250

43,6

39,6

39,7

42,1

500

46,5

42,7

45,6

46,8

1000

51,2

46,8

44,0

44,1

2000

48,5

43,0

42,3

41,7

4000

46,2

39,8

34,8

25,9

8000

35,4

16,4

DANAK 100/1818

Side 37 af 72

Bilag 16: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T5

8 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

8 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-4,9

1,8

7,4

12,7

18,9

22,9

28,5

37,9

42,5

42,8

39,4

39,9

41,4

41,2

42,4

43,9

43,5

45,6

46,2

47,7

50,3

49,8

46,6

47,3

45,4

44,6

43,9

41,8

37,0

28,9

19,7

1/3-oktav

Bag. støj

-14,5

-9,3

-4,0

0,8

6,8

10,1

17,6

23,1

29,7

29,4

27,0

30,5

30,2

30,9

31,6

34,1

33,4

35,3

34,4

36,2

34,8

31,7

31,1

28,3

24,3

20,8

17,0

12,7

10,4

7,3

1/1-oktav

Korrigeret Frekvens

Korrigeret

-5,4

1,4

7,1

13,8

12,4

18,7

22,7

31,5

29,6

28,2

37,7

42,2

46,1

42,6

39,2

39,3

125

44,7

41,1

40,8

42,0

250

47,0

43,4

43,0

45,3

500

49,7

45,8

47,5

50,1

1000

54,0

49,6

46,5

47,2

2000

51,2

45,4

44,5

43,9

4000

48,3

41,8

36,9

28,8

8000

37,6

19,4

DANAK 100/1818

Side 38 af 72

Bilag 17: L

Aeq(10 sek.)

Måledata: Totalstøj og baggrundsstøj for T6

Måleobjekt

Vestas V90 mode 1

Pulsen T6

Måledato

20. januar 2014

Vestas V90 mode 1

Aeq(10 sek)

/dB re 20 uPa

Vindhastighed, m/s

Vindmølle i drift

Vindmølle standset

DANAK 100/1818

Side 39 af 72

Bilag 18: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 6 m/s for T6

6 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

6 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-7,1

-0,1

5,4

11,0

16,7

20,4

26,2

29,6

32,6

31,8

33,0

33,7

37,9

41,3

43,7

44,8

46,1

47,8

48,2

50,1

49,6

47,2

45,6

43,3

41,9

40,3

38,0

35,2

29,9

22,0

14,1

1/3-oktav

Bag. støj

-16,0

-11,2

-4,9

-0,9

5,2

8,1

12,7

16,6

19,2

20,6

20,1

20,8

23,2

26,7

26,1

27,9

28,0

29,4

30,1

29,5

27,8

26,6

24,5

20,7

17,6

15,0

12,6

10,2

7,6

6,1

1/1-oktav

Korrigeret Frekvens

Korrigeret

-7,7

-0,5

4,9

12,0

10,7

16,4

20,1

31,5

27,4

26,0

29,3

32,4

36,0

31,5

32,8

33,5

125

40,0

37,7

41,2

43,7

250

48,2

44,7

46,0

47,8

500

52,2

48,2

50,1

49,6

1000

53,9

47,1

45,5

43,2

2000

48,6

41,9

40,3

37,9

4000

43,1

35,2

29,9

21,8

8000

30,6

13,3

DANAK 100/1818

Side 40 af 72

Bilag 19: Totalstøj, baggrundsstøj og korrigeret totalstøj ved 8 m/s for T6

8 m/s

[dB re 20 uPa]

-10

100 160 250 400 630 1000 1600 2500 4000 6300 10000

Frekvens [Hz] - 1/3-oktav

Totalstøj

Bag. støj

Korrigeret

8 m/s

Frekvens

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

Totalstøj

-5,8

1,1

6,6

12,1

17,6

22,3

28,0

36,9

38,5

38,0

34,4

35,1

39,2

42,8

44,9

46,0

47,1

48,9

49,4

51,0

51,1

48,8

47,0

45,0

43,4

41,7

39,4

36,5

31,3

23,6

15,8

1/3-oktav

Bag. støj

-14,8

-9,6

-4,2

0,3

5,8

8,4

12,9

16,8

19,1

20,8

20,5

21,2

23,2

26,6

26,1

27,9

28,0

29,1

29,3

30,3

29,7

28,1

26,7

24,8

21,4

18,4

15,8

13,3

10,7

8,1

6,5

1/1-oktav

Korrigeret Frekvens

Korrigeret

-6,4

0,7

6,2

13,1

11,8

17,3

22,2

31,5

29,2

27,9

36,9

38,5

42,6

37,9

34,2

34,9

125

41,4

39,1

42,7

44,9

250

49,5

45,9

47,0

48,9

500

53,3

49,4

50,9

51,1

1000

55,1

48,7

47,0

45,0

2000

50,1

43,4

41,7

39,4

4000

44,4

36,5

31,2

23,4

8000

32,0

15,2

DANAK 100/1818

Side 41 af 72

Bilag 20: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T1

Kildestyrke

110

100

[dB re 1 pW]

160

315

630

1250

2500

5000

10000

Frekvens [Hz] - 1/3-oktav

6 m/s

8 m/s

Kildestyrke

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

LWA

6 m/s

39,7

47,0

52,5

58,4

63,4

67,2

73,2

76,5

82,7

81,2

83,3

85,1

88,4

86,6

89,2

91,8

92,7

93,4

96,2

96,7

96,8

95,4

94,2

92,8

92,7

92,0

90,1

86,0

80,9

72,1

61,0

105,4

8 m/s

41,0

48,5

54,1

59,5

65,0

68,7

75,5

81,0

91,4

87,8

85,0

86,2

88,4

87,7

88,5

91,2

92,0

92,8

95,3

96,1

96,7

95,7

94,3

93,2

92,9

92,2

90,5

86,5

81,6

72,7

62,1

105,5

6 m/s

8 m/s

59,6

60,8

74,5

76,6

85,6

93,2

90,9

91,5

94,5

94,2

99,1

98,4

101,1

101,0

98,0

98,3

94,8

95,1

81,5

82,2

DANAK 100/1818

Side 42 af 72

Bilag 21: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T2

Kildestyrke

110

100

[dB re 1 pW]

160

315

630

1250

2500

5000

10000

Frekvens [Hz] - 1/3-oktav

6 m/s

8 m/s

Kildestyrke

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

LWA

6 m/s

39,6

46,6

52,2

58,1

65,3

67,1

73,5

78,5

81,1

81,5

84,6

83,6

85,8

85,2

87,0

88,8

88,4

88,8

89,3

93,2

92,5

91,6

91,2

90,7

90,1

89,4

89,2

86,1

80,0

71,4

62,0

102,1

8 m/s

44,2

50,9

56,3

61,6

67,3

71,4

77,6

84,6

90,3

88,1

88,4

87,5

89,0

87,2

89,1

92,0

90,4

90,5

91,7

93,4

95,3

94,7

92,0

92,6

91,7

91,5

89,2

84,3

76,8

68,5

104,5

6 m/s

8 m/s

59,4

63,0

74,9

78,9

85,3

93,0

89,5

93,1

92,0

94,7

93,6

95,7

97,2

99,3

95,5

96,9

93,3

95,6

80,6

85,1

DANAK 100/1818

Side 43 af 72

Bilag 22: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T3

Kildestyrke

110

100

[dB re 1 pW]

160

315

630

1250

2500

5000

10000

Frekvens [Hz] - 1/3-oktav

6 m/s

8 m/s

Kildestyrke

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

LWA

6 m/s

39,4

46,6

52,3

58,4

63,1

67,2

73,1

76,0

81,6

81,3

82,8

84,0

86,8

86,9

90,0

92,2

90,6

93,6

93,1

95,5

96,1

94,7

92,9

91,7

91,2

89,8

88,7

85,2

78,8

69,4

58,7

104,4

8 m/s

39,0

46,3

52,1

58,1

63,0

67,0

73,8

78,7

90,6

86,1

83,4

85,0

88,0

90,6

92,4

91,2

94,2

93,6

96,0

97,2

95,5

93,6

92,8

91,6

90,1

88,9

85,3

79,0

69,8

59,1

105,2

6 m/s

8 m/s

59,6

59,3

74,4

74,9

85,1

92,1

89,6

90,7

95,0

95,5

97,4

97,9

100,3

101,1

96,8

97,5

93,1

93,3

79,3

79,5

DANAK 100/1818

Side 44 af 72

Bilag 23: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T4

Kildestyrke

110

100

[dB re 1 pW]

160

315

630

1250

2500

5000

10000

Frekvens [Hz] - 1/3-oktav

6 m/s

8 m/s

Kildestyrke

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

LWA

6 m/s

39,9

47,3

53,0

58,6

63,9

67,9

73,3

77,5

80,1

81,9

83,5

84,7

87,0

86,0

88,1

89,1

88,5

89,8

90,8

94,7

93,3

92,5

90,6

89,6

88,4

87,5

86,0

81,7

74,1

65,4

103,0

8 m/s

43,4

49,7

55,2

60,2

65,2

69,9

77,1

87,0

85,9

87,0

86,4

87,3

90,0

89,8

91,4

92,6

92,3

93,3

94,1

96,6

98,0

96,2

95,3

94,0

92,7

91,7

90,9

89,2

85,0

77,5

68,8

106,1

6 m/s

8 m/s

59,9

61,7

74,7

78,1

84,9

91,4

90,1

92,9

92,7

96,2

94,6

98,1

99,0

101,8

95,8

98,9

92,2

95,5

82,5

85,8

DANAK 100/1818

Side 45 af 72

Bilag 24: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T5

Kildestyrke

110

100

[dB re 1 pW]

160

315

630

1250

2500

5000

10000

Frekvens [Hz] - 1/3-oktav

6 m/s

8 m/s

Kildestyrke

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

LWA

6 m/s

40,7

48,0

53,6

59,4

65,4

67,6

73,3

77,3

83,3

83,0

84,7

85,7

86,2

85,9

87,5

88,0

88,2

90,5

91,2

94,1

95,2

92,4

92,5

91,4

90,7

90,1

88,2

83,2

74,3

64,9

103,7

8 m/s

43,0

49,9

55,5

60,8

67,1

71,1

76,6

86,1

90,6

91,0

87,6

87,8

89,5

89,2

90,4

91,8

91,5

93,7

94,3

95,9

98,5

98,1

94,9

95,6

93,8

93,0

92,3

90,2

85,4

77,2

67,8

106,7

6 m/s

8 m/s

60,7

62,2

74,9

78,0

86,7

94,5

90,3

93,1

92,0

95,4

94,9

98,1

99,7

102,4

96,9

99,6

94,6

96,8

83,8

86,0

DANAK 100/1818

Side 46 af 72

Bilag 25: Vindmøllens kildestyrke, L

, ved 6 m/s og 8 m/s for T6

Kildestyrke

110

100

[dB re 1 pW]

160

315

630

1250

2500

5000

10000

Frekvens [Hz] - 1/3-oktav

6 m/s

8 m/s

Kildestyrke

12,5

31,5

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

4000

5000

6300

8000

10000

LWA

6 m/s

40,7

48,0

53,3

59,1

64,8

68,5

74,5

77,8

80,8

79,9

81,2

81,9

86,1

89,6

92,1

93,2

94,4

96,2

96,6

98,5

98,0

95,5

93,9

91,7

90,3

88,7

86,4

83,6

78,3

70,3

61,7

106,1

8 m/s

42,1

49,1

54,6

60,2

65,7

70,6

76,3

85,3

86,9

86,3

82,7

83,3

87,5

91,1

93,3

94,3

95,4

97,3

97,8

99,3

99,5

97,1

95,4

93,4

91,8

90,1

87,8

84,9

79,7

71,9

63,6

107,4

6 m/s

8 m/s

60,4

61,5

75,8

77,6

84,4

91,0

88,4

89,8

96,6

97,9

100,6

101,7

102,3

103,6

97,0

98,6

91,5

92,9

79,0

80,4

DANAK 100/1818

Side 47 af 72

Bilag 26: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T1

Måleobjekt

Turbine 1 i Pulsen Vindmøllepark

Måledato 28. november 2013

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

68 Hz

44,8 dB

Tone nr. 2

46 Hz

31,3 dB

p,tone

45,0 dB

p,krit.støj

38,4 dB

ΔL

6,6 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

5 dB

Ingen

DANAK 100/1818

Side 48 af 72

Bilag 27: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T2

Måleobjekt

Turbine 2 i Pulsen Vindmøllepark

Måledato 4. februar 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

68 Hz

41,6 dB

Tone nr. 2

46 Hz

32,5 dB

p,tone

42,1 dB

p,krit.støj

37,7 dB

ΔL

4,4 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

0 dB

Ingen

DANAK 100/1818

Side 49 af 72

Bilag 28: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T3

Måleobjekt

Turbine 3 i Pulsen Vindmøllepark

Måledato 28. november 2013

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

70 Hz

43,9 dB

Tone nr. 2

46 Hz

30,9 dB

p,tone

44,1 dB

p,krit.støj

38,3 dB

ΔL

5,8 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

5 dB

Ingen

DANAK 100/1818

Side 50 af 72

Bilag 29: Tonalitet i 125 m afstand på plade; 72 Hz - Vindmølle T4

Måleobjekt

Turbine 4 i Pulsen Vindmøllepark

Måledato 18. marts 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

22 Hz – 122 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

72 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

70 Hz

40,7 dB

Tone nr. 2

48 Hz

39,8 dB

Tone nr. 3

94 Hz

36,0 dB

p,tone

44,1 dB

p,krit.støj

39,7 dB

ΔL

4,4 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

0 dB

Ingen

DANAK 100/1818

Side 51 af 72

Bilag 30: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T5

Måleobjekt

Turbine 5 i Pulsen Vindmøllepark

Måledato 17. februar 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

70 Hz

46,3 dB

Tone nr. 2

46 Hz

38,1 dB

p,tone

46,9 dB

p,krit.støj

40,9 dB

ΔL

6,0 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

5 dB

Ingen

DANAK 100/1818

Side 52 af 72

Bilag 31: Tonalitet i 125 m afstand på plade; 70 Hz - Vindmølle T6

Måleobjekt

Turbine 6 i Pulsen Vindmøllepark

Måledato 20. januar 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

70 Hz

41,0 dB

Tone nr. 2

46 Hz

37,8 dB

p,tone

42,7 dB

p,krit.støj

36,2 dB

ΔL

6,5 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

5 dB

Ingen

DANAK 100/1818

Side 53 af 72

Bilag 32: Tonalitet i punkt 1 – 500 m vest for vindmølle T1; 70 Hz

Måleobjekt

500 m vest for Turbine 1 i Pulsen Vindmøllepark

Måledato 26. marts 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

68 Hz

29,0 dB

Tone nr. 2

46 Hz

20,6 dB

p,tone

29,6 dB

p,krit.støj

26,6 dB

ΔL

3,0 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

0 dB

Ingen

DANAK 100/1818

Side 54 af 72

Bilag 33: Tonalitet i punkt 2 – 575 m vest for vindmølle T3; 70 Hz

Måleobjekt

575 m vest for Turbine 3 i Pulsen Vindmøllepark

Måledato 26. marts 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

68 Hz

30,4 dB

p,tone

30,4 dB

p,krit.støj

30,1 dB

ΔL

0,3 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

0 dB

Ingen

DANAK 100/1818

Side 55 af 72

Bilag 34: Tonalitet i punkt 3 – 500 m nord for vindmølle T3; 70 Hz

Måleobjekt

500 m nord for Turbine 3 i Pulsen Vindmøllepark

Måledato 22. maj 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

70 Hz

30,8 dB

Tone nr. 2

46 Hz

28,1 dB

p,tone

32,7 dB

p,krit.støj

31,0 dB

ΔL

1,6 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

0 dB

Ingen

DANAK 100/1818

Side 56 af 72

Bilag 35: Tonalitet i punkt 4 – 855 m nord for vindmølle T6; 70 Hz

Måleobjekt

855 m nord for Turbine 6 i Pulsen Vindmøllepark

Måledato 22. maj 2014

Analyseværktøj NoiseLAB Batchprocessor 3.1.1.4

Måleforskrift Vindmøllebekendtgørelsen nr. 1284 af 15. december 2011

Analyseparametre

Måletidsrum

1 minut

Tidsvægtning

Hanning

Frekvensvægtning

Analysebåndbredde

2 Hz

Beregning af tonehørbarhed

Regressionsinterval

1,0 x kritisk bånd

Dominerende kritisk bånd

20 Hz – 120 Hz

Bredde af kritisk bånd

100 Hz

Centerfrekvens, f

c,krit

70 Hz

Toner i kritisk bånd:

Frekvens

p,tone

(nr. i)

Tone nr. 1

70 Hz

31,7 dB

p,tone

31,7 dB

p,krit.støj

28,4 dB

ΔL

3,3 dB

Kriterieværdi, ΔL

ts,kriterie

4,5 dB

Tonetillæg

Andre kritiske bånd med tonetillæg (f

c,krit

0 dB

Ingen

DANAK 100/1818

Side 57 af 72

Bilag 36: Kort over vindmølleplaceringer i Pulsen Vindmølleparken

Tallene 1 – 6 markerer vindmølle T1 – T6. Bogstaverne A-O markerer de nærmeste nabo-

positioner. Kortet er hentet fra WindPRO-beregning leveret af Voer Vindmøllelaug I/S.

Støjkurverne på figuren er ikke fra beregningen i denne rapport.

DANAK 100/1818

Side 58 af 72

Bilag 37: Foto af måleposition ved T1 – 28. november 2013

Plademåling

Vindmåling

DANAK 100/1818

Side 59 af 72

Bilag 38: Foto af måleposition ved T2 – 4. februar 2014

Plademåling

Vindmåling

DANAK 100/1818

Side 60 af 72

Bilag 39: Foto af måleposition ved T2 – 3. marts 2014

Plademåling

Vindmåling

DANAK 100/1818

Side 61 af 72

Bilag 40: Foto af måleposition ved T3 – 28. november 2013

Plademåling

Vindmåling

DANAK 100/1818

Side 62 af 72

Bilag 41: Foto af måleposition ved T4 – 18. marts 2014

Plademåling

Vindmåling

DANAK 100/1818

Side 63 af 72

Bilag 42: Foto af måleposition ved T5 – 17. februar 2014

Plademåling

Vindmåling

DANAK 100/1818

Side 64 af 72

Bilag 43: Foto af måleposition ved T6 – 20. januar 2014

Plademåling

Vindmåling

DANAK 100/1818

Side 65 af 72

Bilag 44: Foto af måleposition ved punkt 1 – 26. marts 2014

DANAK 100/1818

Side 66 af 72

Bilag 45: Foto af måleposition ved punkt 2 – 26. marts 2014

DANAK 100/1818

Side 67 af 72

Bilag 46: Foto af måleposition ved punkt 3 – 22. maj 2014

DANAK 100/1818

Side 68 af 72

Bilag 47: Foto af måleposition ved punkt 4 – 22. maj 2014

DANAK 100/1818

Side 69 af 72

Bilag 48: Effektkurve – mode 0

DANAK 100/1818

Side 70 af 72

Bilag 49: Effektkurve – mode 1

DANAK 100/1818

Side 71 af 72

Bilag 50: Effektkurve – mode 2

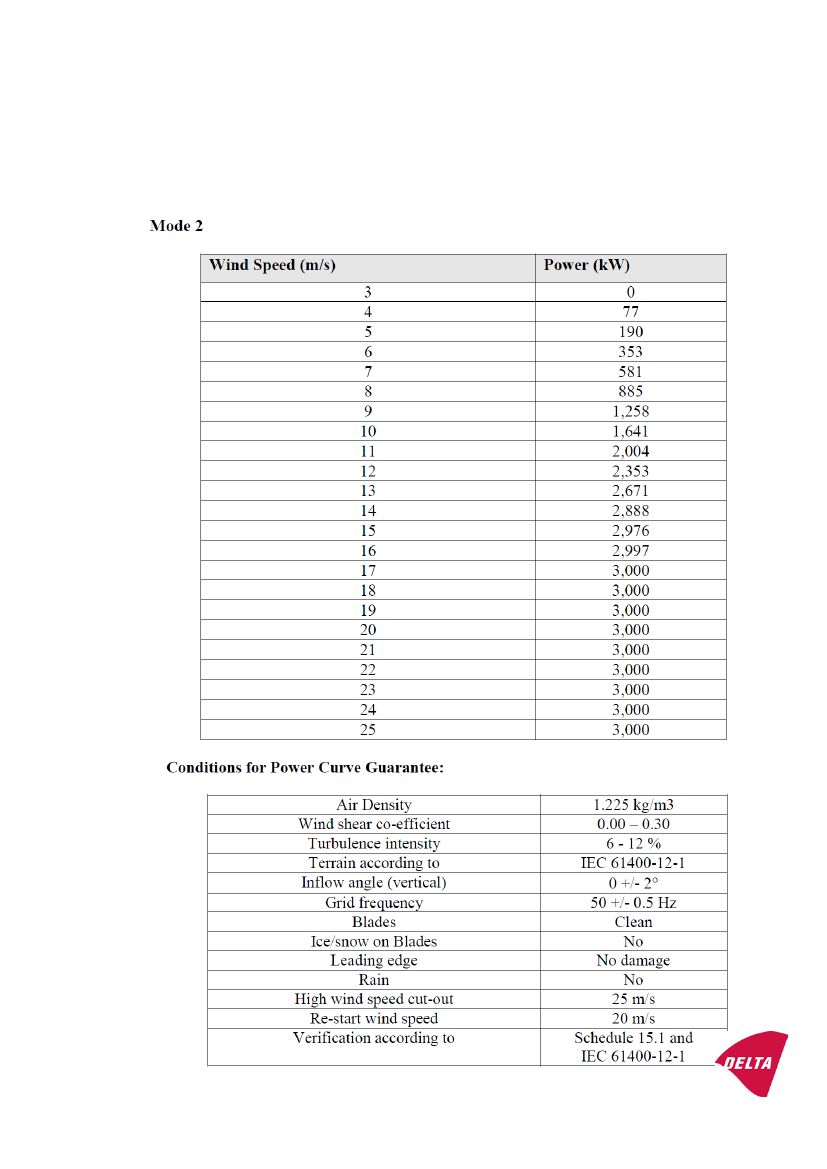

DANAK 100/1818

Side 72 af 72

Bilag 51: Måleinstrumenter

Kalibrering

Nr.

17L047

17L051

17L027

02L022

02L023

14L005

14L013

14L014

06L059

06L067

06L064

09L044

09L037

09L038

10L013

10L014

11L018

11L019

Udstyr

Anemometer

Kalibrator

Lydkort

�½” Mikrofon

Forforstærker

Målesoftware

Harddiskoptager

Producent

Risø

Schiltknecht

Brüel & Kjær

National Instruments

G.R.A.S.

DELTA

Sound Devices

Model

P2546A

Windmaster mkII

4231

NI9233

NI9234

40AE

26CF

Vindmaas

noiseLAB Wind

744T

788T

Sidste

17. feb. 2014

27. sep. 2013

23. juli 2013

14. jan. 2013

4. nov. 2013

12. dec. 2012

20. juni 2013

21. juni 2013

16. dec. 2013

15. maj 2013

16. aug. 2013

2. sep. 2013

24. apr. 2013

2. sep. 2013

24. okt 2013

5. marts 2013

13. maj 2014

10. april 2014

Næste

Feb. 2016

Sep. 2015

Juli 2015

Juli 2014

Maj 2014

Dec. 2014

Juni 2015

Dec. 2014

Maj 2014

Aug. 2014

Sep. 2015

Apr. 2015

Sep. 2015

Okt. 2015

Marts 2015

Maj 2016

April 2016
